Giętarka do rury profilowej
Podczas budowy szklarni, pracy na działce ogrodowej lub układania rurociągu konieczne staje się zgięcie rury lub metalowej taśmy pod pewnym kątem. Do tych celów istnieje specjalne narzędzie - giętarka do rur. Możesz go kupić w sklepie lub zrobić giętarkę do rur profilowych własnymi rękami. Takie urządzenie może giąć produkty wykonane z aluminium, miedzi i stali.
Gatunek
Modele urządzeń różnią się zasadą działania:
- Najmniejsza moc to narzędzia ręczne, które mogą zgiąć rurę o minimalnej średnicy.
- Większe produkty będą wymagać sił napędowych hydraulicznych. Ten model jest używany przez profesjonalistów i pozwala wykonać znaczną część pracy w krótkim czasie.

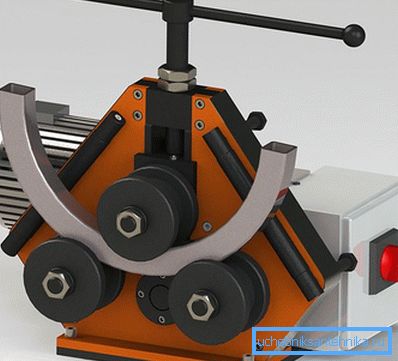

- Giętarka do rur z napędem elektrycznym produkowana jest w opcji stacjonarnej i mobilnej. Dzięki niemu można zginać rury o różnych średnicach, a model ręczny jest skonfigurowany tylko dla jednego rozmiaru. Zastosowanie elektromechanicznego narzędzia gwarantuje dokładny kąt zgięcia i nie powoduje deformacji profilu rury.
Metody oddziaływania
- Nawijanie - rura jest przymocowana do wałka gnącego, który zwija go na siebie, tworząc określony kąt.
- Metoda arbalestowa - rura spoczywa na dwóch nieruchomych rolkach, a trzecia wciska ją na środku.
- Rolling - konstrukcja ma trzy ruchome rolki umieszczone w jednej płaszczyźnie. Centralny wałek roluje i naciska na produkt.
- Bieganie - rura jest zaciśnięta na szablonie, a ruchoma rolka obraca ją wokół konturu.
Rury nie mogą być zaginane pod dowolnym kątem, istnieją specjalne katalogi, w których dopuszczalne wartości są wskazane dla produktów o różnych przekrojach i grubościach ścianek.
Tworzenie narzędzi

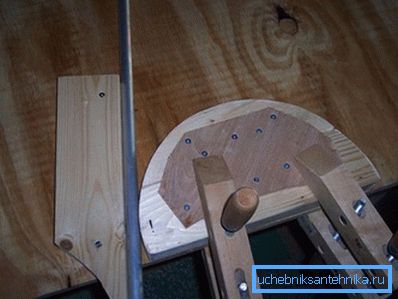

Jak zrobić narzędzie do gięcia rur? Najprostsza wersja ręcznej giętarki do rur wykonana jest z drewna. Szablon jest cięty, który pasuje do kształtu giętkiego produktu. Jego grubość jest nieco większa niż rozmiar rury. Zapewnienie niezawodnego zamocowania pozwoli na wycięcie na kolbie zukosowanego profilu. Wzór składa się z dwóch połączonych płyt. Element obrabiany jest pewnie zamocowany na krawędzi stołu lub stołu warsztatowego. W pobliżu znajduje się przykręcana drewniana płyta, która będzie służyć jako punkt skupienia rury.
Proces gięcia rur aluminiowych lub cienkościennych jest profilowany w następujący sposób - koniec produktu jest wprowadzany w szczelinę między szablonem a ogranicznikiem, w przeciwną stronę i delikatnie go zginaj. Rura leży na końcu drewnianego szablonu. Aby zmniejszyć wysiłek, możesz umieścić metalowy pręt w produkcie lub umieścić na nim większą rurę. Dzięki niemu możesz wykonać łuk do szklarni. Aby pomieścić długą rurę, szablon jest instalowany na otwartej przestrzeni, na przykład na ścianie lub ogrodzeniu.

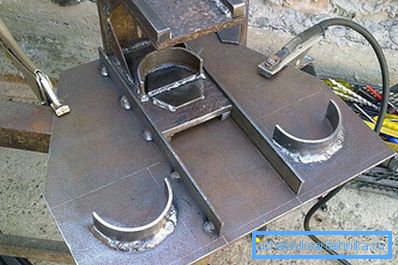

Na tej samej zasadzie konstrukcja wykonana jest z metalowych haczyków. Na tej podstawie rysowany jest potrzebny promień, a szczegóły są pakowane wzdłuż linii. Ich położenie można zmienić dla różnych średnic gięcia rur.
Ręczna maszyna do gięcia

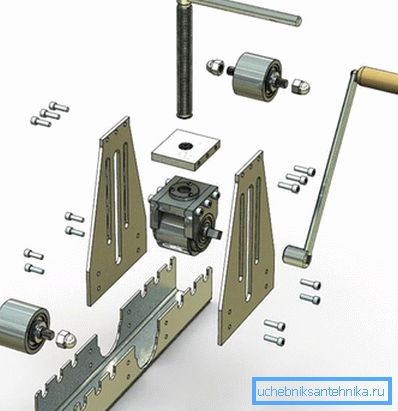

Aby wykonać ręczną giętarkę do rur, musisz mieć (lub narysować maksymalnie) rysunki i wykonać niezbędne dla nich części. Konstrukcja giętarki do rur zapewnia stopniowe zginanie rury w trybie oszczędzania. To urządzenie jest używane przez profesjonalistów, aby nie deformować produktu.

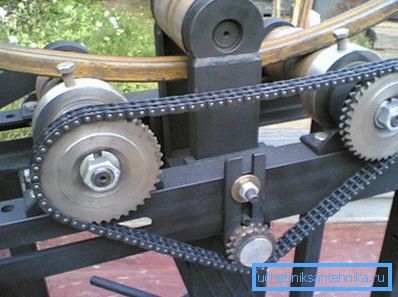

Rama do maszyny może być wykonana z metalu lub drewna. Łatwiej jest pracować z drewnianymi częściami, ale szybko się zużywają i mają mniejszą produktywność. Modele wykonane własnoręcznie, w których ciągnięcie rur odbywa się poprzez obracanie środkowej rolki dociskowej, ale łatwiej jest wykonać maszynę z przewijaniem jednej z rolek nośnych. Jeśli napęd łańcuchowy jest zainstalowany na takiej konstrukcji, wówczas wydajność wzrośnie. Do produkcji prostego projektu będzie wymagać:
- Mocna metalowa podstawa, która jest zamocowana na płaskiej powierzchni.
- Wykonuje się 4 prostokątne płyty, w których wierci się otwory w celu zamocowania wałów.
- Śrubowe płytki mocujące są połączone z podstawą.
- Rolki o odpowiedniej średnicy są wkładane do gotowych rowków. Wały są mocowane za pomocą kołków i nakrętek.
- Konstrukcja do montażu wału zaciskowego, który odkształca rurę, jest wykonana z czterech kształtowych rur i płyty przyspawanej od góry.
- W płytce wykonuje się otwór, aby zainstalować śrubę, za pomocą której centralny wał zostanie naciśnięty i podniesiony.
- Aby naprawić główny wał, będziesz potrzebował części w kształcie litery U, umieszczonej między stojakami. W jego bocznych częściach znajdują się otwory do mocowania wału, a śruba jest przymocowana do górnej płyty.
- Uchwyt do zwijania rury jest przymocowany do jednego z niższych wałów.
Istnieje wiele opcji produkcji giętarek do rur, wyróżnia je złożoność wykonania. Film pomoże poradzić sobie z niuansami wykonywania złożonych prac. Jeśli nie masz spawarki i umiejętności obsługi złożonych narzędzi, możesz wykonać prosty szablon.
Wideo
Sprawdź wybrane filmy, które pokazują, jak zrobić najprostsze giętarki:

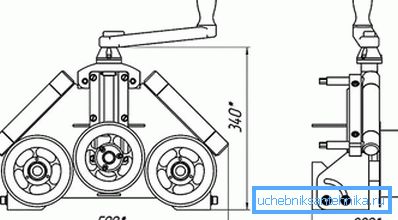

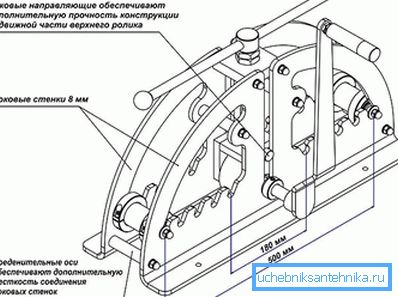

Schematy i rysunki
