Instalacja mierników ścieków

Zapewnienie budynków mieszkalnych z komunikacją techniczną jest ważnym aspektem zwiększania komfortu życia. Mieszkanie w indywidualnym domu wyróżnia się wysokim zużyciem wody na potrzeby gospodarcze bez późniejszego wykorzystania: podlewanie ogrodu, ogrodu, zużycie wody przez ludzi i zwierzęta itp. Aby nie płacić za usługi odprowadzania ścieków za zużytą wodę, wymagany jest montaż liczników ścieków. Licznik pokaże, że w rzeczywistości do sieci kanalizacyjnej trafia znacznie mniej wody niż do domu.

Miernik przepływu ścieków to zaawansowane technologicznie urządzenie, które ma w swojej konstrukcji elementy elektroniczne i zapewnia dokładność i niezawodność pomiarów. Konstrukcja podstawy urządzenia i zespołów przyrządów umożliwia pracę w środowisku agresywnym chemicznie, bez utraty niezawodności i dokładności pomiarów.

Jak działają?

Liczniki ścieków podzielone są na następujące rodzaje, w zależności od tego, jaka zasada działania leży u podstaw ich pracy:

• ultradźwięki;
• elektromagnetyczny;
• wahadło wahadłowe.

Zgodnie z metodą pomiaru, urządzenia dozujące ścieki dzielą się na dwa rodzaje:

• Obliczanie poziomu przepływu w rurze. Ilość ścieków jest określana w zależności od wielkości kanału.
• Obliczanie natężenia przepływu wraz z poziomem przepływu odcieku w rurze. Ilość ścieków określa się zgodnie z zasadą "prędkość obszaru".

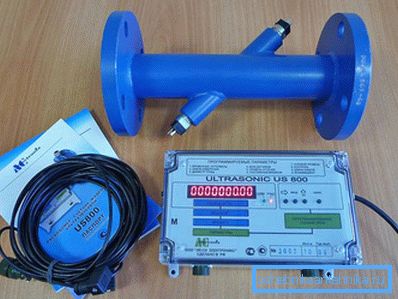

Ultradźwiękowe liczniki

Precyzyjne urządzenia zaprojektowane do pomiaru ilości ciekłych ścieków. Pomiary wykonuje się za pomocą czujników wykorzystujących metodę prędkości kwadratowej, które można łatwo zainstalować w kolektorze. Stosowany w kanałach otwartych, systemach samonapływowych, rurociągach bezciśnieniowych, w przemyśle do rachunkowości komercyjnej. Podczas montażu urządzeń z czujnikami hydrostatycznymi, oprócz monitorowania objętości wyładowczych, monitorowane jest napełnianie sieci kanalizacyjnej.

Instalacja odbywa się w rurociągu lub kanałach bez wykonywania dodatkowych prac budowlanych.

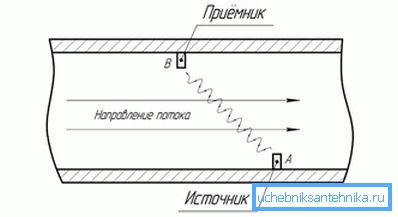

Działanie czujników ultradźwiękowych polega na pomiarze różnicy czasu przejścia drgań ultradźwiękowych w kierunku przepływu płynu i przeciwko niemu. Czujniki (przetworniki piezoelektryczne) są montowane na odcinku pomiarowym, który inicjuje wzbudzenie tych impulsów.

Czujnik ultradźwiękowy jest zainstalowany pod kątem względem sekcji przepływu. Prędkość można zmierzyć za pomocą jednej lub dwóch wiązek drgań ultradźwiękowych. Czujniki działają naprzemiennie, najpierw jako nadajnik, a następnie jako odbiornik. Ruch cieczy powoduje zmianę czasu pełnego propagowania sygnałów wzdłuż strumienia i przeciwko niemu. Na podstawie odebranych sygnałów określa się szybkość i objętość odcieku w rurociągu.

Zaletami urządzeń tego typu jest ich wszechstronność, możliwość montażu w rurociągach o dowolnej geometrii o średnicy do 9 m. Pomiary występują w dowolnym kierunku przepływu. Konstrukcja dodatkowych studni lub komór pomiarowych do zainstalowania urządzenia nie jest wymagana.

Wady urządzeń obejmują potrzebę ciągłego czyszczenia czujników. Heterogeniczność ścieków, obecność pęcherzyków, zawiesiny zmniejszają niezawodność wskaźników. Błąd pomiaru sięga 5%.

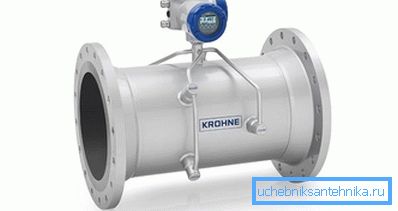

Zasada elektromagnetyczna

Są to proste, ale niezawodne przyrządy do pomiaru objętości ścieków, w tym nieoczyszczone. Nałożyć na systemy kanalizacji grawitacyjnej i ciśnieniowej, pod warunkiem, że ciśnienie w kanalizacji ciśnieniowej nie przekracza 40 barów.

Zasada działania przepływomierzy opiera się na pomiarze siły elektromotorycznej (EMF), która występuje w ściekach podczas przechodzenia przez sztuczne pole magnetyczne. Natężenie przepływu jest wprost proporcjonalne do wynikowego emf, które jest przekształcane na sygnał podawany do kontrolera urządzenia wyświetlającego. Pomiar objętości odpadów jest możliwy tylko wtedy, gdy przewodzą prąd elektryczny, ponieważ działanie urządzeń opiera się na prawie Faradaya (indukcja magnetyczna). Płyn przechodzący przez pole magnetyczne działa jak ruchomy rdzeń. Inicjuje on prąd elektryczny, w zależności od prędkości ruchu ścieków.

Zaletą urządzeń elektromagnetycznych jest ich wszechstronność, umożliwiają pomiar wszelkiego rodzaju ciekłych odpadów, które przewodzą prąd elektryczny, w tym nieoczyszczone dreny. Urządzenia stale wyświetlają bardzo precyzyjne dane, zależnie od dostępności samoczyszczącego się systemu elektrod.

Wskazówka! Wady obejmują niestabilną pracę w obecności silnych zakłóceń elektromagnetycznych. Koszt przepływomierzy zależy od średnicy rury lub kanału, ponieważ wydajność konwertera pierwotnego musi zawsze być pełna.

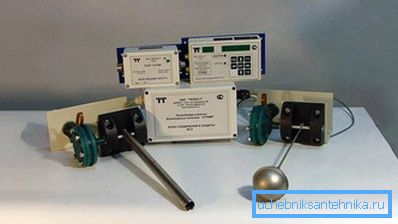

Dźwignia pomiarowa wahadła

Zakres urządzeń - swobodny przepływ otwartych i zamkniętych kanałów kanalizacyjnych. Zasada działania polega na pomiarze poziomu i średniego natężenia przepływu. Pomiary są przeprowadzane w sposób ciągły. Wymiary kanału, informacje o aktualnej wartości poziomu przepływu pozwalają obliczyć aktualną wartość przekroju poprzecznego odcieku. Objętość ścieków jest określana jako iloczyn przepływu ścieków na jednostkę czasu pomiaru. Wydajność urządzenia definiuje się jako iloczyn przekroju przepływu przy jego prędkości.

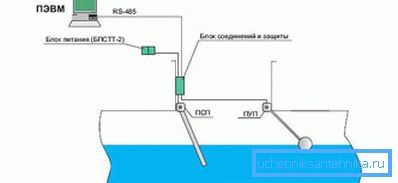

Urządzenie jest urządzeniem z dźwignią zamocowaną na osi, na której sztywno zamocowany jest kulisty pływak. Na drugim końcu dźwigni zainstalowany jest czujnik kąta wychylenia dźwigni względem pionu do linii poziomej. W przypadku braku zapasów dźwignia znajduje się w pozycji pionowej. W obecności wypływu podnosi się lub opada, zmieniając kąt nachylenia w zależności od poziomu odcieku w rurze. Przez wskazania kąta nachylenia określa się poziom ścieków.

Do pomiaru prędkości używanej przez inny węzeł, którym jest obrotowy nóż ze stali nierdzewnej. Ostrze jest zamocowane na osi. Jeden koniec ostrza swobodnie pogrąża się w płynnych odpadach. Na osi czujnika jest nieruchomy, co pokazuje natężenie przepływu pod kątem ugięcia ostrza, w zależności od natężenia przepływu.

Urządzenia te zapewniają wysoką dokładność mierzonych parametrów rozliczania ścieków niezależnie od obecności zanieczyszczeń w rurze i innych czynników.

Zanim wybierzesz modelowy przepływomierz, musisz wiedzieć, jakie wymagania są nałożone na system kanalizacyjny i jakiego typu przewód wodny jest używany.

Sieci kanalizacyjne można podzielić na otwarte i zamknięte. Zamknięte sieci dzielą się na ciśnienie i bez ciśnienia. Dla kanałów swobodnego przepływu i otwartych. Wyładowanie przepływa przez kanały ciśnieniowe pod wpływem pomp, w swobodnym przepływie, a także otwiera się pod wpływem siły ciężkości ze względu na nachylenie rurociągu.

Do pomiaru w rurociągach ciśnieniowych należy używać przyrządów z czujnikami. Przepływomierze elektromagnetyczne lub ultradźwiękowe wybiera się na podstawie szacunkowych kosztów ścieków.

Ustanowienie rozliczania ścieków w rurociągach grawitacyjnych jest trudniejszym zadaniem. Otwarte lub zamknięte kanały charakteryzują się ruchem ścieków pod wpływem grawitacji pod działaniem siły ciężkości przy niskiej prędkości.

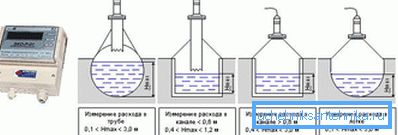

Urządzenia mierzące tylko poziom cieczy dają wskazania do dalszych obliczeń objętości ścieków, biorąc pod uwagę dane przekrojów kanałów. W przypadku kanałów otwartych należy zastosować przepływomierze wahadłowe.

Dokładniejsze wyniki dają urządzenia drugiego typu, mierzące zgodnie z zasadą prędkości kwadratowej. Poziom płynu w kanałach swobodnego przepływu nie jest stały. W prywatnym domu, odpływ może występować okresowo, tam odpływ będzie rozładowywany przez większość czasu, więc dane o obszarze przepływu i jego prędkości w pewnym okresie czasu są wykorzystywane.

Przepływomierze ultradźwiękowe i elektromagnetyczne służą do pomiaru prędkości w zamkniętych kanałach bezciśnieniowych. Wybrane modele dobierane są w zależności od średnicy rurociągu.

Ściekowa stacja pomiarowa

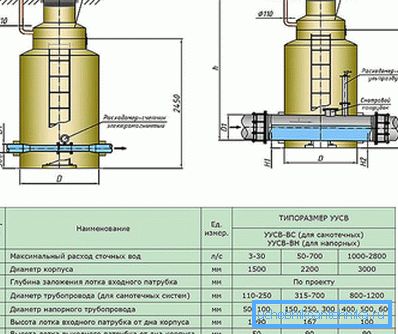

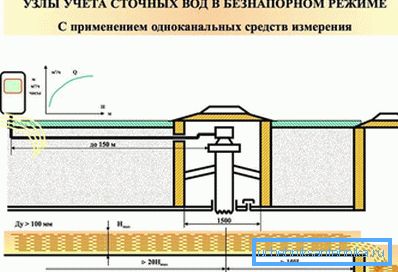

Stacja pomiarowa ścieków to połączenie mierzenia przepływu ścieków, studni, do umieszczania urządzeń pomiarowych i ich konserwacji oraz długości rury, na której wykonywane są pomiary. Przyrządy pomiarowe składają się z przetwornika pierwotnego (czujnika) i przetwornika wtórnego, w którym odbywa się przetwarzanie, przechowywanie i wyświetlanie mierzonej informacji. Odwiert jest zbudowany specjalnie w tym odcinku rurociągu. Rurociąg musi być prosty w segmencie pomiaru spływu.

Przed wyborem rodzaju przepływomierza należy ocenić konieczność i wykonalność instalacji urządzenia pomiarowego i wyboru miejsca do montażu urządzenia.

Podczas budowy jednostki pomiarowej w danym budynku miejsce należy wybrać do punktu podłączenia do wspólnej kanalizacji.

Wybierając przyrząd pomiarowy, urządzenie musi rejestrować wartości przepływu odpadów w całym zakresie kosztów dla istniejącej średnicy rurociągu. Dokładność pomiarów powinna być wysoka, błąd nie może przekraczać 5%. System rachunkowości powinien gromadzić wszystkie informacje, dostarczać informacje o całkowitej skumulowanej objętości, okresach pomiaru i przestoju. Zasilanie przepływomierza musi być nieprzerwane za pomocą wolnego źródła zasilania.

Sekcja rurociągu, w której zainstalowane jest urządzenie pomiarowe, musi być prosta. Przepływomierz powinien znajdować się w najniższej części pojedynczej sieci kanalizacyjnej, w której znajduje się maksymalne napełnienie rurociągu.

W każdej lokalizacji wymagany jest projekt uzgodniony z działami i organizacjami obsługującymi sieć kanalizacyjną. Po otrzymaniu wszystkich zezwoleń i projektu jest umowa na usługi subskrypcji.
