Jak wyciąć wątek na rurze

Przy wykonywaniu różnorodnych napraw związanych z przywracaniem elementów zaopatrzenia w wodę, wymianą urządzeń hydraulicznych, rejestrów ogrzewania i innych rzeczy, konieczne jest stosowanie części stalowych rurociągów z gwintowanymi sekcjami. W tym artykule wyjaśnimy, jak samemu przeciąć nici na rurze. Jeśli znasz cechy cięcia i zaopatrzenia w odpowiednie narzędzie, to wykonasz to zadanie jakościowo i stosunkowo szybko.

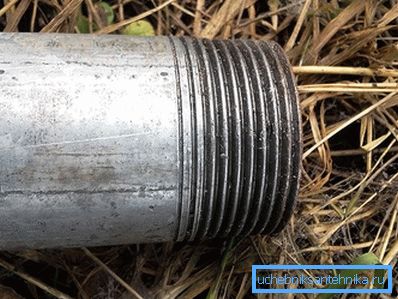

Funkcje cięcia rur

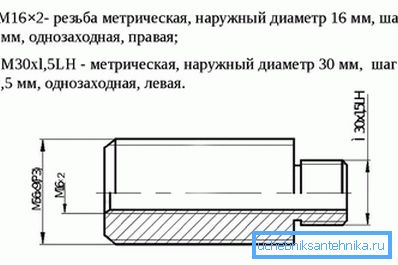

Od dawna służy do cięcia nici na elementach rurowych nie metrycznych, ale tak zwanej nici calowej, która różni się od zwykłego innego kąta profilu nici (55^? przeciwko 60^? w metrach). Dodatkowo gwint calowy ma mniejszą wartość nachylenia, co tłumaczy się małą grubością ścianki rury.

Mały skok oznacza, że ​​gwinty nici będą dłuższe na tej samej długości nici. W związku z tym zwiększa się niezawodność połączenia.

Wątek jest po prawej i lewej stronie. Patrząc na prawą nić, patrząc od końca produktu, idą w prawo, i odpowiednio, po lewej, po lewej stronie. Znacznie częściej używany wątek prawoskrętny.

Ustalenie, który gwint na jednej z gwintowanych sekcji jest bardzo prosty: jeżeli podczas przykręcania elementu oporowego, obraca się zgodnie z ruchem wskazówek zegara, to znaczy, że nić jest prawą.

Na rurze wodnej kierunek zwojów nie ma znaczenia, ponieważ produkty po połączeniu nie obracają się, ale pozostają nieruchome. Oprócz gwintów rur w połączeniach stosowane są również gwinty mocujące, których skok jest większy. Wykonuje się na sprzęcie i otwory dla nich.

Metody gwintowania na rurach

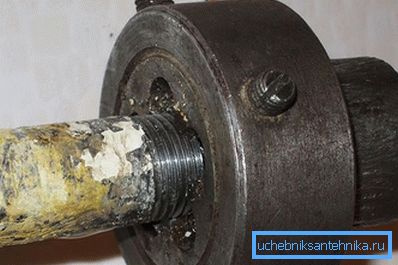

Gwint na rurach wodociągowych można przeciąć własnymi rękami za pomocą dwóch narzędzi - matryc (zwanych też Lerką) i matrycy śrubowej. Jaka jest między nimi różnica?

Matryca jest ręcznym narzędziem do gwintowania, którego zewnętrzna strona ma gniazdo pod ciałem w postaci dwóch przeciwnie rozmieszczonych rowków. A wewnętrzna strona jest płytą z gwintowanym otworem i rowkami do usuwania wiórów, odtwarzającą średnicę i skok wymaganego gwintu. Na końcu gwintowanego profilu znajdują się tak zwane obszary połączeń. Pełnią podwójną funkcję: zapewniają łatwość centrowania sekcji dwóch rur przed ich podłączeniem i poprawiają wydajność wiórów formowanych podczas gwintowania. Na końcowej powierzchni matrycy znajduje się oznaczenie średnicy nici. Do cięcia matrycę wkłada się w obudowę-driver, dostarczany z wyjmowanymi uchwytami do obracania matryc i mocuje się za pomocą śrub.

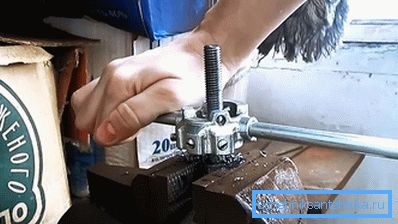

Jak prawidłowo przeciąć nici? Lepiej jest, jeśli przecinana rura jest bezpiecznie i równomiernie zamocowana w metalowym imadle. Najmniejsze odchylenie doprowadzi do tego, że nić zostanie przecięta ze spadkiem. Doprowadzi to do osłabienia ścianki rury i przekrzywienia całej połączonej sekcji instalacji wodno-kanalizacyjnej.

Aby zapewnić niezawodny kierunek, powinna być mała rewizja płyty. W tym celu tuleja prowadząca jest przyspawana do jednego z końców tłocznika, który powinien wchodzić w rurę z niewielką szczeliną (nie większą niż 0,2-0,4 mm), w miejscu nacięcia gwintu. Długość tulei prowadzącej musi wynosić co najmniej dwie średnice naciętego gwintu.

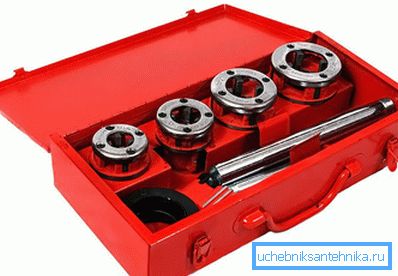

Klupp - bardziej profesjonalne narzędzie do cięcia gwintów (na sprzedaż jest zwykle zestawem kilku uścisków o różnych średnicach). Podstawową różnicą w matrycy ślimakowej jest to, że jej matryce są ślizgowe i składają się z czterech połówek, w związku z czym można je przystosować do cięcia gwintów o różnych średnicach, ale w jednym kroku. Podczas dopasowywania matrycy do sekcji rurowej matryce są wyprowadzane na powierzchnię i zabezpieczane w pożądanym położeniu. Regulację względnej pozycji matryc dzielonych matrycy wykonuje się poprzez przesunięcie jej podkładki.

Stempel ślimakowy ma już w swojej konstrukcji element prowadzący, dzięki czemu nie będzie skosu gwintu ciętego podczas jego stosowania.

Bardziej praktycznym rodzajem garbów jest grzechotka, w której konstrukcji przewidziano mechanizm zapadkowy. Gwintowanie odbywa się nie poprzez obrotowe, lecz poprzez ruchy wahające uchwytów z równoczesnym podawaniem matrycy. Klupp niezastąpiony, jeśli chcesz przeciąć gwint rury, bez wyjmowania jej z sekcji rurociągu.

Technologia cięcia

Sekwencja gwintowania na rurze składa się z następujących kroków:

1. Czyszczą wymagany odcinek rury od rdzy, smug farby i innych nieregularności zewnętrznej średnicy rury.
2. Obficie posmaruj pożądany odcinek rury olejem maszynowym lub sulfofresolem, aby obciążenie rączki podczas cięcia było znacznie mniejsze. To samo można zrobić dla matryc / matryc.
3. Bezpiecznie zamocuj rurę w imadle. W takim przypadku koniec rury wystającej do cięcia nie powinien przekraczać 5-8 jego średnicy, w przeciwnym razie dokładność cięcia nie jest gwarantowana. Matryce z tuleją prowadzącą lub śrubą nie wymagają takich ograniczeń.
4. Rura jest przygotowana do cięcia, dla której przez plik pobierany jest stożek wprowadzający o wysokości co najmniej połowy wysokości matrycy. W tym obszarze tworzy się bieżący odcinek nici, jeśli jest krytyczny, można go usunąć piłą do metalu.

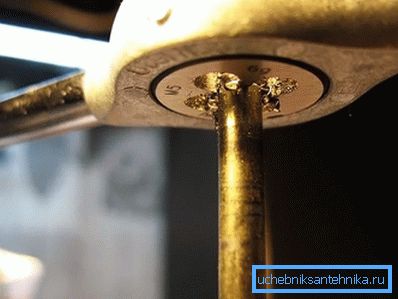

5. Umieść matrycę lub matrycę i energicznie obracając pokrętłem, uzyskaj wymaganą sekcję gwintowaną. Należy pamiętać, że długość ciętej nitki powinna wynosić kilka kolejnych obrotów. Aby zachować wierność, można kilkakrotnie przejechać płytą nad sekcją cięcia.

Tak więc, jeśli zastosujesz się do instrukcji i zaleceń sugerowanych w artykule, możesz szybko i dokładnie wyciąć nici na rurze. Czy masz jakieś pytania na ten temat? Następnie zadawaj pytania, pisząc komentarz do artykułu.
