Montaż metalowych rur

Układanie systemów inżynierskich w domu często wykonywane są przez samych właścicieli. Do instalacji wybiera się materiał, który można łatwo podłączyć do wspólnego rurociągu. Metalowe rury - popularna opcja do tworzenia systemu hydraulicznego w prywatnym domu lub mieszkaniu. Dzięki cechom konstrukcyjnym są elastyczne i trwałe, przy zachowaniu określonego kształtu. W tym artykule wyjaśnimy, jak zainstalować metalowe rury z tworzyw sztucznych własnymi rękami.

Charakterystyka i właściwości

Rury metalowo-plastikowe wyróżniają się udanym połączeniem dwóch materiałów w jednym projekcie, ich zewnętrzna warstwa jest wykonana z trwałego polietylenu ochronnego, a wewnętrzna część to polietylen o jakości spożywczej, który zapewnia bezpieczeństwo wody pitnej, a pomiędzy uszczelkami przylepnymi zachowana jest warstwa aluminium. Składnik metalowy jest niezbędny, aby zrekompensować rozszerzanie się plastiku podczas ogrzewania i nadać wytrzymałość rurom. Projekt określał właściwości i zakres stosowania produktów. Hydraulika rur metalowych - najpopularniejsza wersja ich zastosowania, dodatkowo materiał nadaje się do ogrzewania i ogrzewania podłogowego, jest instalowany w kuchni i łazience. Wśród zalet produktu:

1. Wysoka odporność na korozję i atak chemiczny.
2. Prostota instalacji i możliwość naprawy przy połączeniu z gwintowanym złączem.
3. Brak osadów w rurach.
4. Zdolność do utrzymania określonego kształtu.
5. Niedrogi koszt.
6. Długa żywotność.

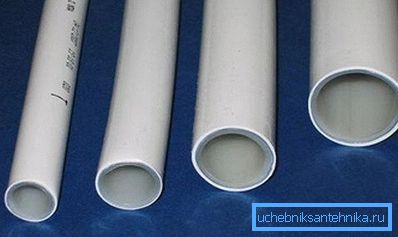

Średnica produktów wynosi 16-53 mm, ale najbardziej pożądane rury to O 16 i 20 mm, a same okucia wymagają, aby rozmiar był tańszy od innych rozmiarów. Rury są dostępne w cewkach o znacznej długości, dzięki czemu można wyciąć dowolną długość. Temperatura robocza rur waha się od 0 do +95 ° C. Podczas oznaczania produktów podaje się producenta, ciśnienie nominalne i temperaturę, średnicę i rodzaj materiału. Ta informacja wystarczy, aby wybrać, czy nie jest na rurze, oznacza to, że nie należy kupować takiego produktu.

Utworzenie schematu okablowania rur umożliwia obliczenie ich materiału i liczby łączników. Określa miejsce mocowania rur do ścian lub wycinanie bram dla ukrytego okablowania rurociągu. Możesz oznaczyć rurociąg bezpośrednio na ścianach - ułatwi to pracę.

Metody połączenia

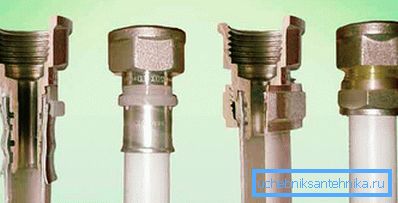

Instalacja jest możliwa na dwa sposoby:

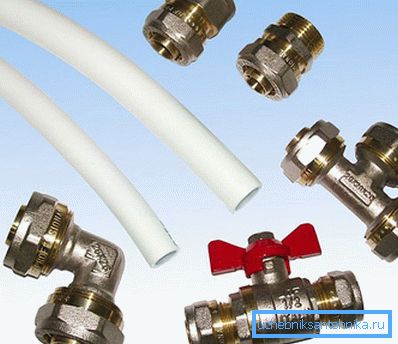

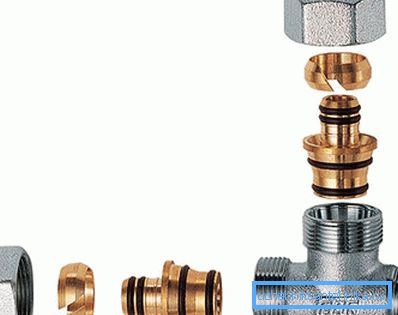

• gwintowane złączki zaciskowe;
• złączka wciskana (połączenie stałe).

Połączenie z gwintowanym złączem nie wymaga żadnych specjalnych narzędzi, może być demontowane i przerobione. Wadą jest wysoka cena części kompresyjnych oraz konieczność sprawdzenia i zaciśnięcia połączenia. Taki system nie może być ścianą w ścianie, a części ciała podlegają korozji i zużyciu.

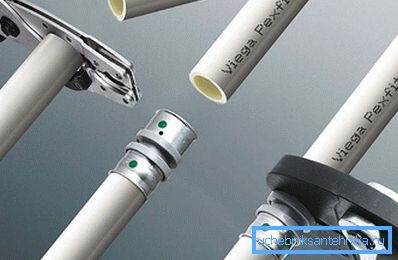

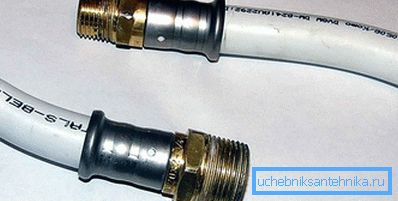

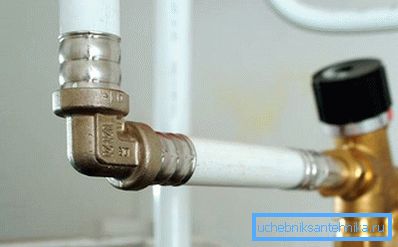

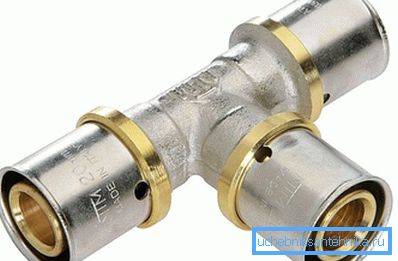

Złączki wciskane łączą rury niezawodnie i trwale, najczęściej stosowane do instalacji ukrytych przewodów ogrzewania podłogowego. Związek nie ma wad, ale wymaga specjalnej prasy i doświadczenia z tym sprzętem.

Mocowanie złączki zaciskowej nie jest składane.

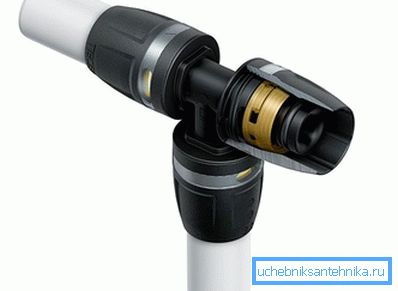

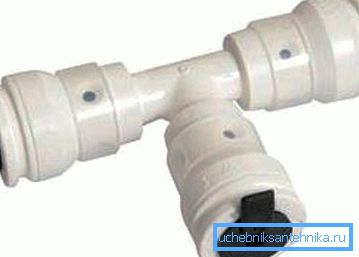

Poza rozważanymi metodami istnieje alternatywne połączenie - dopasowanie wciskane. Jest to połączenie samoblokujące, które nie wymaga użycia sprzętu. Wewnątrz nowoczesnej armatury zamontowane jest sprzęgło i pierścień sprężynowy, a także pierścienie uszczelniające, zapobiegające wyciekom. Podczas montażu konieczne jest włożenie rury do łącznika wciskanego do końca. Aby kontrolować utrwalenie krawędzi rury, w złączce złączki znajduje się okienko podglądu. Korpus produktu jest odporny na wstrząsy, wykonany jest z wytrzymałego polimeru.

Związek stosuje się do zimnej i gorącej wody i służy 50 lat. Materiał jest przyjazny dla środowiska i bezpieczny dla wody pitnej.

Narzędzia do pracy

• Naciśnij szczypce do połączenia jednoczęściowego.
• Ostre nożyce do cięcia metalowych rur.
• Kalibrator
• Klucze.
• Szlifowanie papieru i pliku.
• Miarka i ołówek.
• Sprężyna do gięcia rur.

Technologia montażu

Montaż rur z tworzyw sztucznych przeprowadza się w następujący sposób:

1. Wymagana długość rury jest mierzona, biorąc pod uwagę występowanie w łączeniu i przecięcie wzdłuż zamierzonej linii. Proces cięcia jest trudny ze względu na miękkość rury i jej skłonność do wypaczania. Jeśli krawędź jest ustawiona, jest wyrównana z kalibratorem. Ostre krawędzie rury i zadziory są czyszczone za pomocą okrągłego pilnika. Jeśli nie zostanie to zrobione, uszkodzą gumową uszczelkę łącznika i szczelność złącza zostanie przerwana. Cięcie rury odbywa się za pomocą specjalnych nożyczek, przy użyciu innych narzędzi, cięcie jest nierównomierne, a warstwa ochronna rury może zostać uszkodzona. W takim miejscu może wyciekać woda.
2. O-ringi znajdują się na złączce i wewnątrz gumowej uszczelki - przed podłączeniem upewnij się, że są odpowiednie. Po kontroli nakrętka zaciskowa i pierścień, który jest prosty lub zwężający się, jest nakładany na krawędź rury. Ostatnia opcja jest umieszczona na cienkiej stronie nakrętki.

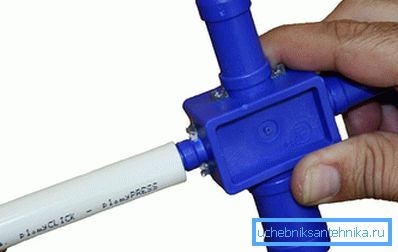

3. Kalibrator jest wkładany do krawędzi rury i obracany w różnych kierunkach. Jest to konieczne, aby zwiększyć średnicę wewnętrzną, proces ten nazywa się rozjaśnianiem. Aby uzyskać szczelne połączenie, rozmiar dyszy przekracza przekrój rury.

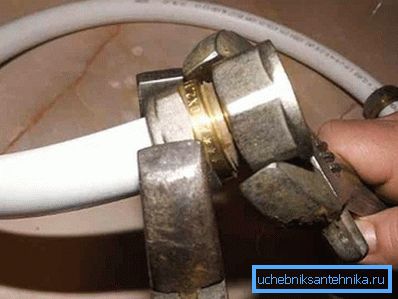

4. Po zwilżeniu złączki, naciągnięta jest na nią rura, nakrętka z pierścieniem uszczelniającym jest wciskana i dokręcana za pomocą klucza. Wygodne jest użycie dwóch narzędzi - jednego do przytrzymania złączki, a drugiego do dokręcenia nakrętki. Jest on napięty aż do pojawienia się charakterystycznego pęknięcia, jeśli nadal będzie się skręcać, metal pęknie.
5. W celu przejścia z rury metaloplastycznej do metalu stosuje się tuleję zaciskową. Umożliwia również łączenie rur o różnych średnicach. Montaż rur kanalizacyjnych odbywa się za pomocą złączek zaciskowych.

Jak prawidłowo zgiąć rurę

W przeciwieństwie do rur z tworzywa sztucznego, łączenie metal-tworzywo sztuczne może być zginane pod właściwym kątem, co oszczędza kosztowne dopasowanie, a brak połączeń eliminuje przecieki. Aby zgiąć rurę na kilka sposobów:

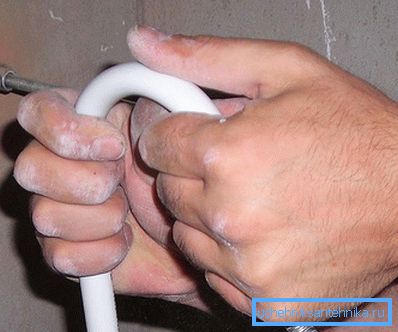

• Ręcznie, bez użycia narzędzi, metoda ta nadaje się do zginania pod małym kątem do 20 °.
• Po nagrzaniu ogrzewanym przez suszarkę budowlaną, zagięcie wykonuje się prostym ruchem. Ta metoda wymaga ostrożności, nie można przegrzać plastiku.
• Za pomocą specjalnej sprężyny, która jest włożona w rurę, i pozwala łatwo i dokładnie zgiąć produkt. Dla każdej sekcji wybrana jest odpowiednia sprężyna.
• Specjalna giętarka do rur, to narzędzie pomoże mistrzom, którzy nie mają doświadczenia. Algorytm użycia jest prosty - pożądany kąt jest ustawiony i rura metalowo-plastikowa jest włożona do urządzenia, podczas mieszania uchwytów, wykonywane jest zginanie.

Gięcie rury O16 mm (wykonane ręcznie) musi być takie, aby wynikowa odległość między rurami okazała się nie mniejsza niż 80 mm.

Rurociąg przymocowany do ściany

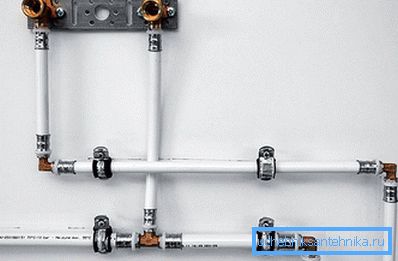

Do mocowania rur metalowo-plastikowych używać specjalnych klipsów, w których produkt jest po prostu wkładany. Wykonane są dla różnych odcinków rur. Przed rozpoczęciem instalacji znaczników klipów rurociąg będzie leżeć płasko. Mocowanie do ściany odbywa się za pomocą śrub lub kołków, jego skok wynosi 1 metr, dzięki czemu unika się zapadania się rur. W miejscu obrócenia rurociągu jest on zamocowany po obu stronach.

Po rozważeniu wszystkich metod instalacji, możesz wybrać dla siebie najbardziej przystępny i akceptowalny.
