Montaż rur z polipropylenu

Rury z tworzyw sztucznych stopniowo zastępują metal we wszystkich systemach inżynieryjnych w domu - instalacje wodno-kanalizacyjne, ogrzewanie i ścieki. Ich popularność była promowana przez długi czas działania, rozsądną cenę i prostą instalację. Rury z polipropylenu nadają się do transportu ciepłej i zimnej wody. Zawierają stabilizatory, które zapewniają specjalną odporność na wysokie zmiany ciśnienia i temperatury.

Każda osoba może własnoręcznie wykonać instalację rur propylenowych, a aby uzyskać wysokiej jakości połączenie, nie trzeba posiadać profesjonalnej wiedzy - wystarczy zastosować się do technologii.

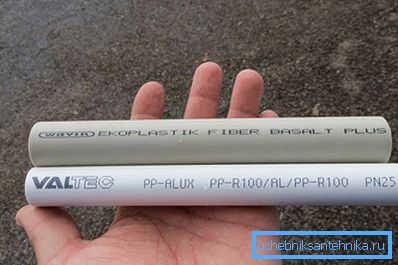

Oznakowanie

Rury z polipropylenu nadają się do dowolnych celów, ale powinny być dobrane zgodnie z cechami wskazanymi przez oznaczenie:

• PN 10, 16 - Rura o cienkich ściankach służy do dostarczania zimnej wody.
• PN 20 - wzmocniony włóknem szklanym i może być stosowany do gorącej i zimnej wody.
• PN 25 jest rurą o grubych ściankach i warstwą aluminiowej folii wzmacniającej, stosowaną w systemie grzewczym i ogrzewaniu podłogowym.

Wzmocnienie rury jest wykonywane w celu skompensowania rozszerzalności po podgrzaniu. Jest to znacząca wada propylenu, ponieważ traci kształt w temperaturach powyżej + 20 ° C. Umieszczenie aluminiowego paska pomiędzy warstwami plastiku pozwala uniknąć wydłużania materiału. Średnica rur jest oferowana w szerokim zakresie rozmiarów od 16 do 125 mm.

Plusy rurociągu z propylenu

• osad wapienny nie osadza się na gładkiej powierzchni plastiku;
• niska waga ułatwia instalację;
• granice temperatury pracy od -10 do +90 ° C;
• trwałość 50 lat;
• nie pękaj, gdy zamarza woda;
• nie są przewodnikami elektryczności.

Aby przedłużyć żywotność systemu ogrzewania rur propylenowych należy monitorować temperaturę wody w zakresie +70 ° C.

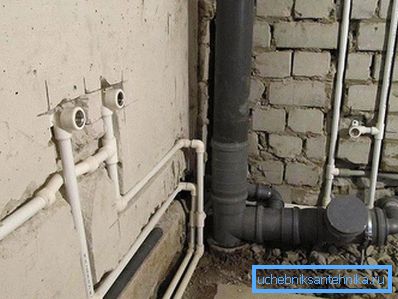

Metody rozprowadzania rur wodociągowych

Okablowanie rur od punktu podłączenia do głównej linii do punktów końcowych - krany, toalety, wanny, może być otwarte lub ukryte w ścianie. Druga opcja nie psuje wyglądu domu, ale jest trudniejsza do zainstalowania i użytkowania. Wymaga solidnych odcinków rur i dostępu do stawów. Metodą otwartą rury układa się w pobliżu podłogi iw płaszczyźnie pionowej - w rogach pomieszczeń.

Schematem okablowania jest kolektor - zimna i ciepła woda jest dostarczana do wspólnego kolektora, a od niego jest kierowana punkt po punkcie i zgodna - jest to prostszy sposób, gdy rury są wykonywane bezpośrednio za pomocą trójników. Istnieje inna opcja z gniazdami pętli, ale nie jest popularna.

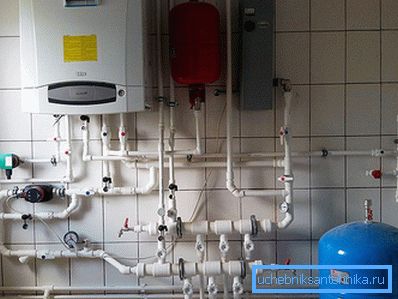

Układ ogrzewania

Sporządzając plan instalacji ogrzewania, wszystkie szczegóły są brane pod uwagę, wskazane jest położenie łączników i łączników. Wskazuje lokalizację mocowania rur i grzejników. Połączenie odbywa się za pomocą jednej lub dwóch rur, od dołu lub z boku. Mała rozszerzalność liniowa jest również nieodłącznym elementem wzmocnionych rur, co należy wziąć pod uwagę w projekcie. Ergonomia systemu - ważne kryterium, należy określić minimalną liczbę zwojów.

Funkcje instalacji

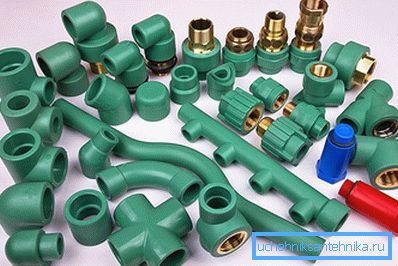

Połączenia rurowe wykonywane są za pomocą łączników, części te są gwintowane, służą do tworzenia rozłącznych połączeń i wykonane z jednego tworzywa sztucznego, które służą do utworzenia stałego złącza spawanego. Elementy łączące muszą być dobrej jakości, ponieważ szczelność rurociągu zależy od tego. Nie instaluj zdeformowanych części. Podczas pokonywania zakrętów stosowane są rogi lub rury gięte za pomocą specjalnej technologii, co nie zawsze jest możliwe. Lutowanie pionowych i poziomych części urządzenia odbywa się pod kątem prostym, aby zapewnić swobodną ekspansję termiczną. Jeżeli rurociąg z ciepłą i zimną wodą znajduje się w pobliżu, wówczas gorący powinien być wyższy, w przeciwnym razie na zimnym pojawi się kondensat.

Gwintowane elementy są kosztowne, więc starają się dokładnie policzyć ich liczbę i nie ładują ich zapasem, a łączniki i rury są niedrogie, więc kupuje się je więcej niż wymagana ilość, ponieważ niektóre materiały mogą ulec pogorszeniu podczas nieudanego spawania.

Mocowanie rur odbywa się z krokiem 500 mm, należy go kupić wraz z resztą materiału. Prace na rurach lutowniczych wykonywane są w temperaturze pokojowej nie niższej niż + 5 ° C.

Narzędzia do pracy

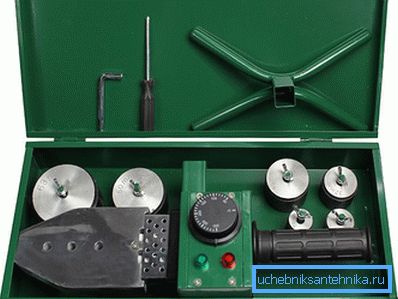

1. Lutownica elektryczna do rur z zestawem dysz o pożądanej średnicy.
2. Ostre nożyce do metalu.
3. Ruletka, ołówek.
4. Golarka - narzędzie do usuwania zbrojonych rur.

Materiały

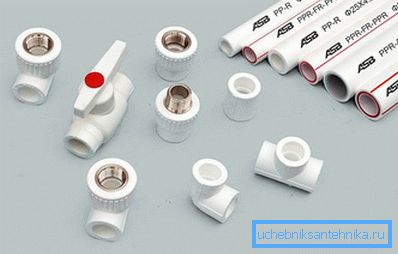

Oprócz rur z tworzywa sztucznego o pożądanej średnicy, o standardowej długości 4 m, będziesz potrzebował wyposażenia:

• łączniki do prostych długości;
• trójniki i krzyże na gałęzie;
• korki do hermetycznego uszczelniania końców rur;
• złączka gwintowana do łączenia z instrumentami i zaworami;
• zawory kulowe;
• zaciski do montażu rur na ścianach.

Rurociąg jest instalowany po zainstalowaniu grzejników hydraulicznych i mocujących. Układ rur jest oznaczony na ścianach, elementy mocujące są ustalone poprzez znakowanie.

Lutowanie

W przypadku instalacji rur wybierają dogodne miejsce, można lutować poszczególne węzły, a następnie podłączyć je do wspólnego rurociągu.

1. Po zainstalowaniu dyszy na lutownicy urządzenie zostaje włączone do sieci w celu ogrzewania. Normalna temperatura urządzenia wynosi 260 ° C, gdy dojdzie do wyzwolenia przekaźnika.
2. Kawałek wymaganej długości wycina się z rury, najważniejsze jest, aby nie uszkodzić materiału nożyczkami i przeciąć pod kątem prostym. Jeśli zadziory pozostaną, zostaną dokładnie wyczyszczone.
3. Końce cięcia odtłuszczają.
4. Jeśli używana jest rura z warstwą zbrojenia, jest ona wstępnie czyszczona za pomocą golarki. Narzędzie usuwa warstwę do dolnej warstwy propylenu, a następnie wykonuje się te same czynności, co w przypadku konwencjonalnej rury.
5. Teraz mierzona jest głębokość lutowania, w tym celu krawędź rury jest wprowadzana do złączki lub złącza, a głębokość nurkowania jest oznaczona kreską. Rura jest ogrzewana od zewnątrz, a złączka od wewnątrz. Są one jednocześnie wkładane do dysz, jeśli z powodu braku doświadczenia nie można tego zrobić, należy najpierw założyć opaskę. Czas retencji części na dyszy zależy od ich średnicy - 16 mm - 4 sekundy, 20 mm - 5 sekund, 25 mm - 7 sekund, 32 mm - 8 sekund. Im większa rura, tym dłużej się rozgrzewa.
6. Usuwają części w tym samym czasie z płynnym ruchem bez obracania i natychmiast wkładają je do siebie aż do zamierzonej linii. W tej pozycji przytrzymaj przez 5-6 sekund, aby naprawić plastik.

Nie wolno przesuwać części, inaczej szew nie będzie ciasny.

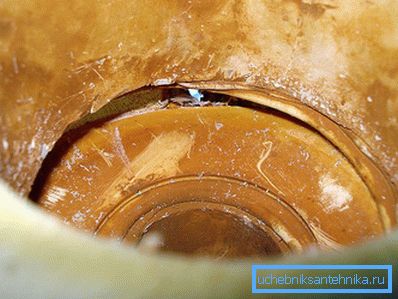

Patrząc w rurę, możesz ocenić jakość szwu, jeśli materiał był przegrzany, będzie kropla nakładająca się na wewnętrzną przestrzeń. Nieudane połączenie powinno być traktowane jako doświadczenie i wykonać nowe. Wszystkie elementy są sukcesywnie spawane w jednym wzorze.

Konieczne jest odpowiednie rozdzielenie sekwencji części łączących, aby nie trzeba było spawać w odległym miejscu.

Łącząc następny odcinek z główną autostradą, trzeba trzymać lutownicę na wadze, jedną z dysz włożyć do rury, a trójnik umieścić na drugiej.

Nie dopuścić do zawilgocenia i zanieczyszczenia rur, prowadzi to do deformacji szwów i pojawienia się nieszczelności podczas pracy. Wszystkie części do instalacji systemu muszą pochodzić od jednego producenta, w przeciwnym razie będą różnić się składem chemicznym i nie będzie można uzyskać szczelnego połączenia.
