Sposób podłączenia kotła do sieci wodociągowej: schemat

Aby dom był miejscem odpoczynku, ważne jest, aby warunki życia były wystarczająco wygodne. Jest to prawie niemożliwe bez ciepłej wody, co pozwala zachować higienę osobistą i utrzymać ogólną czystość. Nabycie kolumny gazowej jest zawsze doskonałym rozwiązaniem, ale w niektórych obszarach ich instalacja jest po prostu niemożliwa.

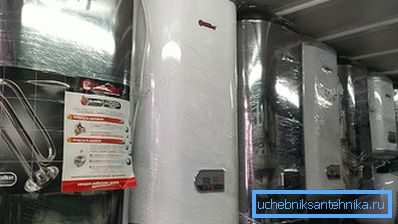

Zasada jest jedna, ale istnieje wiele rodzajów podgrzewaczy wody.

Kocioł jest urządzeniem do podgrzewania i konserwacji gorącej wody. Źródłem ciepła mogą być różne elementy. Wszystkie grzejniki można podzielić na dwa główne typy:

1. Ze zbiornikiem.
2. Płynie.

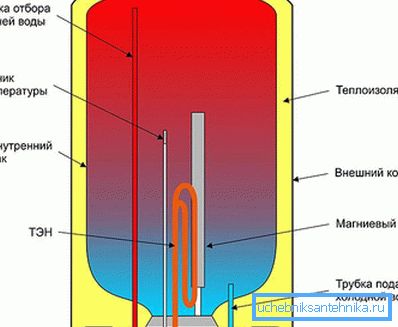

Projekt pierwszego przewidziano na obecność pojemności. Może mieć różną objętość. Aby temperatura nie spadała przez dłuższy czas, pomiędzy wewnętrznym zbiornikiem a zewnętrznym panelem znajduje się izolacja. Zwykle wykonany jest z pianki poliuretanowej. Im większa jego grubość, tym dłużej woda pozostanie gorąca. Drugi typ przeznaczony jest do natychmiastowej ciepłej wody. Ma mniejszy rozmiar, a jego konstrukcja zapewnia elementy grzewcze o większej mocy, co zapewnia szybki transfer ciepła. Z reguły zarówno w pierwszym, jak iw drugim przypadku użytkownik ma możliwość dostosowania temperatury do pożądanej. Kontrola termostatu może być zarówno elektroniczna, jak i mechaniczna. Nie wpływa to na wydajność, tylko wygodę, ostateczny koszt i koszt kolejnych napraw.

Wszystkie kotły magazynowe są podzielone na:

• ogrzewanie bezpośrednie;
• ogrzewanie pośrednie;
• połączone.

W pierwszym przypadku wewnątrz zbiornika znajduje się grzałka, która zapewnia ogrzewanie cieczy. Niektóre modele mają dwa lub więcej. Można je przełączać naprzemiennie lub jednocześnie, aby zapewnić bardzo szybkie nagrzewanie. Zimna woda jest dostarczana przez dyszę, która zwykle znajduje się na dole. Wyładowanie odbywa się przez wyjście, które jest blisko, ale wewnątrz zbiornika jest dłuższe i sięga prawie do góry, gdzie wznosi się gorąca woda.

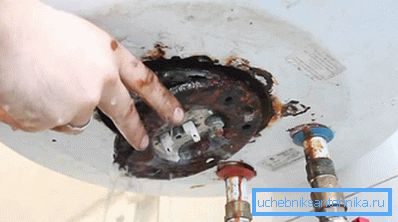

W pobliżu elementu grzejnego znajduje się anoda magnezowa. Jest to mały metalowy pręt, który zapobiega tworzeniu się kamienia na ścianach. Zaletami tego rozwiązania są łatwość instalacji, a także brak potrzeby koordynacji instalacji z różnymi usługami. Zbiorniki mogą mieć zarówno położenie poziome, jak i pionowe.

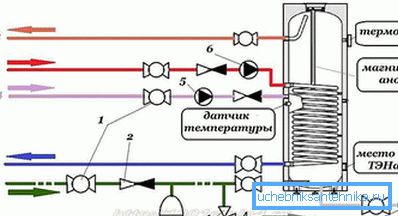

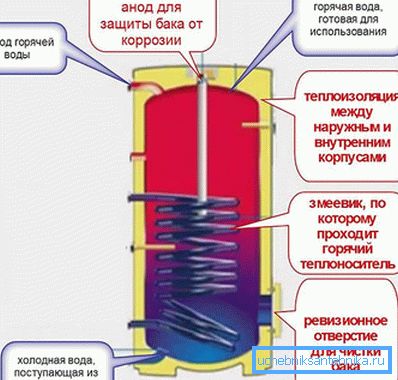

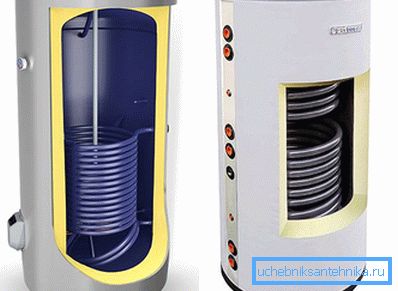

Pośrednie kotły grzewcze są zwykle wbudowywane w system grzewczy lub działają w połączeniu z układami solarnymi (specjalne panele, w których chłodziwo jest ogrzewane za pomocą energii słonecznej). Strukturalnie jest to dokładnie ten sam zbiornik co pierwszy typ, ale izolacja ma zwykle większą grubość. Również w nich jest nieobecny TEN. Ogrzewanie odbywa się dzięki cewce, przez którą przepuszczają obwód grzewczy lub z innego systemu. Mogą być montowane zarówno na ścianie, jak i na podłodze (dla zbiorników o dużej pojemności).

Konstrukcja posiada specjalne okno inspekcyjne, które umożliwia wykonanie konserwacji. Oprócz wlotu i wylotu mogą być jeszcze dwa. Ich cel - organizacja systemu recyklingu. Tworzony jest osobny obwód, wzdłuż którego stale porusza się gorąca woda ze zbiornika. Jest to konieczne, aby zapewnić ciągłe mieszanie się warstw płynu wewnątrz napędu, a także aby skompensować odległość do systemów składanych. W niektórych przypadkach, dopóki woda nie dotrze, większość pozostaje w systemie lub traci swoją oryginalną temperaturę. Zazwyczaj producent przewidział możliwość zainstalowania grzejnika, który zamienia ten podgatunek na ten, który zostanie opisany poniżej. Zaletą tego rozwiązania jest maksymalne wykorzystanie wydajności systemu grzewczego.

Spośród minusów można zauważyć złożoność instalacji, a także niemożność użycia w okresie letnim bez dodatkowego grzejnika.

Połączone systemy połączyły wszystkie najlepsze z powyższych dwóch opcji. Istnieje również cewka do pośrednich elementów grzewczych i grzewczych. Ten ostatni można aktywować, gdy moc obiegu grzewczego jest niewystarczająca lub latem, kiedy w ogóle nie ma ogrzewania. Wadami takich systemów są dość skomplikowane układy i trochę kapryśności w konserwacji. Poza tym będzie musiał znaleźć odpowiednie miejsce, ponieważ wymiary są świetne.

Wskazówka! W niektórych rodzajach pośrednich grzejników jest kilka cewek. Umożliwiają one podłączenie kilku systemów do wydzielania ciepła lub jeden z nich jest zaprojektowany do korzystania z ciepłej wody.

Co wybrać

Jeśli masz trudności z dokonaniem wyboru, musisz przeanalizować następujące punkty:

• Gdzie jest planowana instalacja nagrzewnicy? Jeśli grzejnik jest kupowany w prywatnym domu, w którym istnieje autonomiczny system ogrzewania, warto pomyśleć o zakupie pośredniego kotła grzewczego. Łatwiej mu znaleźć oddzielną witrynę instalacyjną. Wolumin będzie ograniczony tylko przez przydzieloną przestrzeń. W tym samym czasie jedno urządzenie będzie wystarczające, aby zapewnić wszystkie punkty wody. W przypadku małych mieszkań, gdzie przestrzeń jest ograniczona i jest tylko kabina prysznicowa bez łazienki, warto pomyśleć o podgrzewaczu przepływowym. Nie zajmuje dużo miejsca i zapewnia szybkie ogrzewanie. W innych przypadkach odpowiedni elektryczny kocioł magazynowy.
• Ile osób mieszka w tym samym domu? Od tego będzie zależeć od mocy i głośności urządzenia. Nie myśl, że im większa pojemność, tym lepiej dla użytkownika końcowego. W rzeczywistości takie podejście może prowadzić do irracjonalnych strat energii elektrycznej. Wszakże można użyć tylko 50 litrów, a 200 jest ogrzewanych, dla jednego mieszkańca wystarcza zbiornik o pojemności 30 litrów. Ta objętość wystarczy, aby wygodnie wziąć prysznic, umyć naczynia i umyć się rano. Dla rodziny 2? 3 osoby potrzebują urządzenia na 50-80 litrów. W takim przypadku wszyscy będą mogli wziąć prysznic z niewielką przerwą. Jest wystarczająco dużo podgrzanej wody na potrzeby kuchni itp. Jeśli są 4 lub więcej osób, musisz spojrzeć w kierunku zbiornika o pojemności 100 litrów lub więcej.
• W jakim celu urządzenie będzie używane głównie? W niektórych przypadkach rozsądne jest ograniczenie obszarów zużycia ciepłej wody. Na przykład, najczęściej gorąca woda służy do mycia naczyń i mycia. Do tych celów można włożyć osobny kocioł o małej pojemności - 10? 20 litrów, i włączyć większy grzejnik w przypadku, gdy istnieje potrzeba wzięcia prysznica lub kąpieli. Po raz pierwszy opracowano specjalne typy z górnymi połączeniami, które są montowane bezpośrednio pod zlewem i nie zajmują dużo miejsca.
• Czy istnieje autonomiczny system ogrzewania? Jeśli tak nie jest, to musisz spojrzeć w bok z elektrycznymi elementami grzewczymi. Z wyjątkiem sytuacji, gdy istnieje oddzielny heliosystem.
• Jaki jest stan okablowania elektrycznego? Jest to ważny czynnik, który może wpłynąć na wybór mocy TENA. Najczęściej projekt zapewnia grzałki elektryczne o mocy 1,5 kW dla dużych objętości? 2? 2,5 kW. W przypadku odbiorników o mocy 3 kW i więcej wymagane jest oddzielne zasilanie. Pamiętaj też, aby dbać o obecność uziemienia.
• Czy ściany wytrzymają planowane obciążenie? Kocioł o pojemności 80 litrów może ważyć do 20 kg, co oznacza, że ​​po napełnieniu wodą waży 100 kg lub więcej. W przypadku luźnych materiałów budowlanych jest to nie do zniesienia ciężar. W takich przypadkach może być konieczne zainstalowanie za pomocą sprzętu lub zainstalowanie specjalnej metalowej płytki, która będzie rozkładała obciążenie.

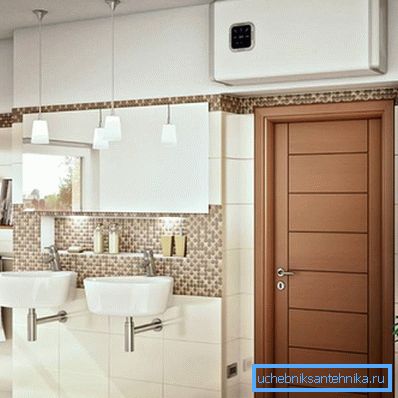

Wskazówka! Dodatkowo przy wyborze należy również wziąć pod uwagę konfigurację struktury. Kocioł nie musi być cylindryczny, jak kiedyś. Nowoczesne rozwiązania mają również opcje Slim, w których średnica jest zredukowana do minimalnej możliwej wielkości. Ponadto istnieją urządzenia prostokątne. Dokładniej, kilka mniejszych cylindrycznych zbiorników może być również umieszczonych wewnątrz, ale zewnętrzna powłoka ma inny kształt. W przypadku takich produktów łatwiej jest wybrać miejsce do instalacji, zajmują one również mniej miejsca.

Grzejniki elektryczne również mogą być różne. Najczęstsze zastosowanie grzejnika - rurowy grzejnik elektryczny. Jest w bezpośrednim kontakcie z wodą, jak kocioł. W przypadku tej opcji wymagane jest uziemienie w celu wyeliminowania wszystkich prądów błądzących. Bardziej progresywny jest suchy element grzewczy. W tym przypadku specjalne zbiorniki, do których wkłada się grzałkę, są osadzone w słupie wody. Przekazuje temperaturę nie bezpośrednio, ale przez "mediator". To rozwiązanie jest bardziej uzasadnione z punktu widzenia przydatności do naprawy, ponieważ nie trzeba wyjmować zbiornika, opróżniać go i zdejmować dolną pokrywę. Wystarczy tylko uzyskać dostęp do grzejników.

Przygotowanie do prac instalacyjnych

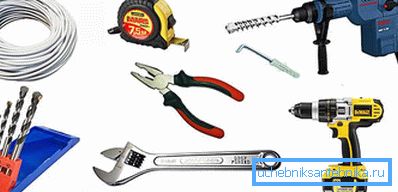

Zanim zaczniesz pracę, musisz przygotować narzędzie:

• perforator;
• wymagana średnica wiertła
• kołki i haki;
• kabel odpowiedni do przekroju;
• koło ruletki;
• wiertło;
• 2 regulowane klawisze;
• poziom budynku.

Wymagane okucia będą zależeć od konkretnych rodzajów rur, zostanie to omówione później. Wybierz miejsce instalacji. Lepiej jest, jeśli po prostu będzie dostarczać energię elektryczną, i dobrze jest również, jeśli dystrybucja wody jest bliska, więc będzie mniej strat w drodze od źródła do miksera. Jeśli zewnętrzny zbiornik jest wykonany ze zwykłej stali, wówczas pomieszczenie nie powinno mieć stałego wysokiego poziomu wilgotności, ponieważ Doprowadzi to do korozji. Pożądane jest utrzymanie stałej temperatury dodatniej w środku. W przeciwnym razie konieczne będzie zapewnienie, że system zapewnia ochronę przed zamarzaniem, która automatycznie włącza element grzewczy, biorąc pod uwagę warunki otoczenia. Konieczne jest również przeanalizowanie stanu ścian, jak opisano powyżej, oraz zakup dodatkowych pasków.

Wskazówka! Obwód elektryczny do podłączenia kotła musi koniecznie zawierać urządzenie zabezpieczające. Będzie wychwytywał najmniejszy prąd upływowy i zatrzyma przepływ w odpowiednim czasie, co uniemożliwi użytkownikowi pokonanie.

Ogólne chwile

Niezależnie od tego, którą potokę należy wykonać na pasku bocznym, istnieje kilka podstawowych punktów, których należy przestrzegać w każdej sytuacji.

• Przed rozpoczęciem jakiejkolwiek akcji przepływ jest blokowany, aby zapobiec zalaniu. Zwykle zawór znajduje się przed wodomierzem.

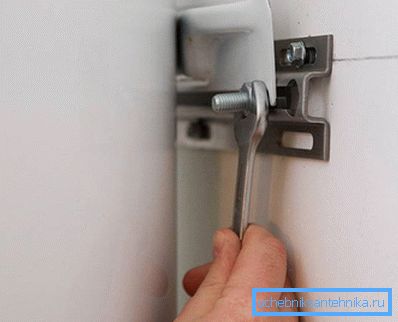

• Jeśli grzejnik jest zamontowany na ścianie, to dwa otwory są wywiercone za pomocą perforatora. Aby obliczyć prawidłową odległość między środkami, należy najpierw zmierzyć ją na płycie przyspawanej do kotła. Następnie etykiety są przenoszone na ścianę i wyrównane w jednej płaszczyźnie za pomocą poziomu budynku. Kołki są wkładane w otwory i haki są skręcone lub śruby kotwiące z hakiem są natychmiast wstawiane. Zbiornik jest zawieszony, należy wziąć pod uwagę, aby odległość do ściany nie była zbyt duża, ponieważ wtedy obciążenie elementów złącznych będzie wyższe. Powinien być poziom po poziomie w płaszczyźnie pionowej. Można to osiągnąć za pomocą regulowanego stojaka, który zwykle znajduje się w konstrukcji lub podszewkach.
• Przede wszystkim na rurach kotła zamontowane jest zdejmowane złącze typu amerykańskiego. Jest to ważne, ponieważ podczas serwisowania urządzenia znacznie łatwiej będzie odłączyć go od systemu.
• Następnie zainstaluj zawory kulowe. Nie możesz kupić poszczególnych przedmiotów, ponieważ Z amerykańskim są mechanizmy blokujące.
• Zawór zwrotny jest instalowany na zasilaniu zimnej wody, zapobiegnie wypływowi, gdy ciecz zniknie w całym systemie, a zawór strzałowy zapewni, że nadmiar zostanie rozładowany podczas ogrzewania i rozprężania.
• Istnieje inna opcja połączenia. Na dopływie zimnej wody jest pierwsza trójnik. Kran do odprowadzania wody jest podłączony do jednego z jego odgałęzień. Do drugiego - zawór strzałowy i inny zawór, który będzie nakładał się na cały przepływ.
• Podłącz wąż, aby odprowadzić nadmiar wody.
• Wszystkie połączenia gwintowane są uszczelnione taśmą holowniczą lub teflonową.

Wskazówka! Jeśli wiadomo, że w instalacji występują skoky ciśnienia, które są większe od tego, co może wytrzymać kocioł, to oprócz zaworu zwrotnego trzeba będzie również zainstalować ochronną skrzynię biegów. Jego zadaniem będzie normalizacja nacisku na dopuszczalne wartości.

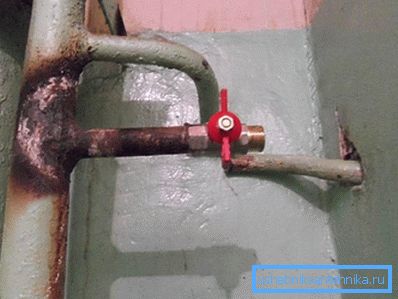

Połączenie z metalowymi rurami

W mieszkaniu starego domu zwykle używane jest okablowanie z metalowych rur. Łączenie się z nimi jest w pewnym sensie kłopotliwe, ale nie jest szczególnie trudne. Jeśli nie możesz połączyć się z gniazdem, głównym elementem, który będzie potrzebny, będzie siodło. Jest to metalowy zacisk z gumowymi uszczelkami, który zapewni połączenie z układem zasilania i wydechu. Konieczne jest wybranie go dla konkretnych rur, a połączenie gwintowane powinno być włączone? ".

• Określiło najlepsze miejsce do realizacji powiązań.
• Czyści farbę na szerokość wiązania.
• Górna część siodła jest nałożona na rurę, a otwór jest oznaczony.
• Następnie musisz wywiercić otwór na oznaczonej etykiecie.
• Te same czynności wykonywane są dla rury, przez którą zostanie odprowadzona ciepła woda.
• W przygotowanym miejscu zamontowane pielęgniarki. Ważne jest, aby ostrożnie instalować gumowe uszczelki, aby uniknąć przecieków w przyszłości. Dolna część jest podstawiona i bezpiecznie przymocowana za pomocą śrub.
• Ostatnim krokiem jest podłączenie kotła i kotła do zmontowanego zestawu dodatkowego wyposażenia. W tym celu lepiej użyć elastycznego węża ze stali nierdzewnej.

Wskazówka! Inną opcją nie byłoby użycie remisu, ale użycie trójnika. W tym celu za pomocą młynka odcina się niewielki odcinek rury. Nić jest wycinana z dwóch stron za pomocą miernika, zamontowany jest trójnik i połączenie z elastycznym wężem.

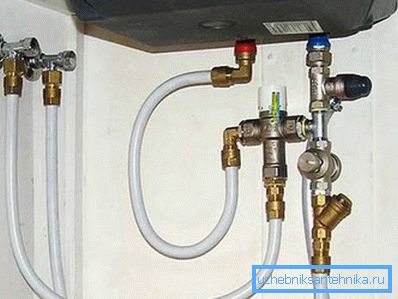

Połączenie z rurą metaloplastyczną

Do wykonania tych prac potrzebne są dwa trójniki do rury metalowo-plastikowej. Jeśli planujesz podłączyć je do kotła za pomocą elastycznego węża, to należy je zabrać z przejściem do gwintu? ", Jeśli dostawa jest planowana za pomocą tej samej rury, to powinna wynosić 16 mm. Dodatkowo musisz kupić przejście z rury metalowo-plastikowej na złączu gwintowanym.

• Wybierz miejsce do realizacji powiązań.
• Jest zaznaczone zgodnie z rozmiarem tee minus część rury, która przechodzi w połączenia.
• Za pomocą specjalnych nożyczek wyciąć niewielki obszar.
• Odkręcić nakrętki od teownika i razem z pierścieniami blokującymi umieścić na dwóch dyszach. To ważne, aby robić to teraz, ponieważ wtedy będzie to niemożliwe.
• Rury po obu stronach są spalone specjalnym urządzeniem. Możesz również użyć zwykłego śrubokrętu.
• Wstawiona koszulka. Rury opadają do oporu. Dwa pierścienie są przesunięte, a następnie wszystko jest zaciśnięte za pomocą nakrętek za pomocą klucza.
• Jeśli trójnik był ze złączem gwintowanym, to połączenie wykonuje się za pomocą elastycznych węży, tak jak w pierwszej wersji.
• Jeśli dostawa jest zaplanowana za pomocą rury, wówczas wycinane są dwa segmenty, których rozmiar będzie równy odległości od teownika do adaptera.
• Adaptery są montowane do zaworów kulowych.
• Sekcje rurowe są montowane w trójnikach i adapterach.

Wskazówka! Okucia stosowane są również do rur metalowo-plastikowych, które muszą być pod ciśnieniem. W takim przypadku kolejność czynności będzie taka sama, ale dodatkowo potrzebne będzie narzędzie do zaciskania.

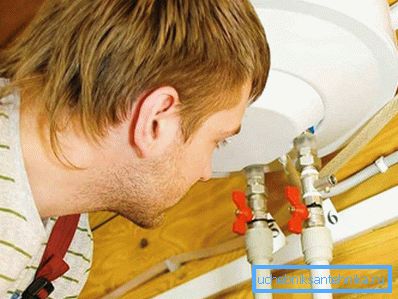

Podłączenie do rur z polipropylenu

Ponadto będziesz potrzebował lutownicy do rur z tworzyw sztucznych, specjalnych nożyczek, dwóch trójników, dwóch adapterów do połączenia gwintowego (MRN lub MRV), wszystko będzie zależało od gwintu, z jakim są zainstalowane zawory i zawory bezpieczeństwa, a także narożników - ich liczba będzie zależna od złożoności konfiguracji hydraulika.

• Wybierz miejsce do połączenia.
• Rura jest cięta na szerokość tee minus 2 cm, około 1 cm zostanie zatopiony w trójniku po każdej stronie.
• Za pomocą lutownicy, rura i złączka są ogrzewane, po czym są ze sobą połączone. Po artykulacji nie można ich przekręcić, ponieważ doprowadzi to do słabej szczelności.
• Ponadto za pomocą odcinków rur i narożników wkładka jest układana na rurach kotłowych.
• Na końcu lutowane złącze z metalowym gwintem.
• Wszystko jest bezpiecznie połączone i zaostrzone.

Wskazówka! Dobrze jest, jeśli przed kotłem zainstalowano kilka kolb z drobnymi filtrami, a także filtr solny - zmiękcza wodę i zmniejsza ilość osadów gromadzących się na ścianach i grzałce.

Pośredni podgrzewacz wody

System dostarczania rur będzie taki sam, jak w przypadku wersji elektrycznej. Istnieją jednak pewne niuanse, jak prawidłowo uporządkować kontur systemu grzewczego.

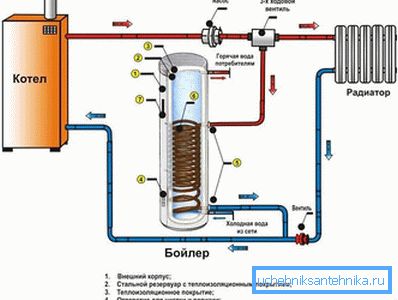

Pierwszy schemat polega na połączeniu z obecnością mechanizmu blokującego na 3 obroty. Najważniejsze jest to, że temperatura na termostacie jest niższa niż na termostacie kotła. Woda płynąca z grzejnika trafia do układu grzewczego. Jak tylko woda w kotle rozgrzeje się do określonej temperatury, zawór odcina przepływ do ogrzewania i wypuszcza wodę do zbiornika. W związku z tym priorytet ma jednostka cwu.

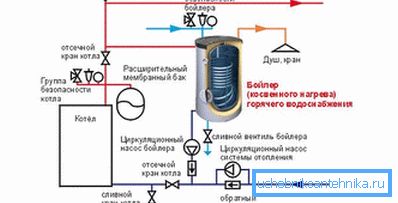

Druga obejmuje obecność dwóch pomp wymuszonych. Jeden, jak zwykle, znajduje się na rurze powrotnej systemu grzewczego, drugi znajduje się również na rurze powrotnej, ale już na tej, która pochodzi z cewki kotła. Ich praca jest kontrolowana przez termostat. Gdy temperatura w nim spadnie, włącza się pompa magazynująca, a ta, która krąży wokół całego obwodu grzewczego, wyłącza się i na odwrót.

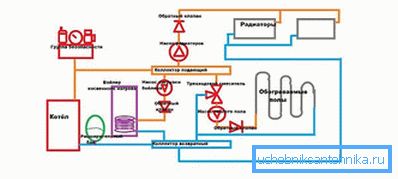

Trzecia metoda okaże się przydatna, jeśli dom korzysta z radialnego systemu grzewczego. Posiada kolektor, z którego gorąca woda z kotła może przepływać zarówno na gorącą podłogę, jak i na grzejniki. W takim systemie będzie wymagane zainstalowanie strzałek hydraulicznych. Zrekompensuje różnicę ciśnień, jaka będzie występować w wyniku działania kilku pomp dla poszczególnych obwodów.
