Szafka sterująca pompą

Szafka sterująca pompy jest mózgiem autonomicznego systemu zaopatrzenia w wodę, pozwala kontrolować ich pracę. Dzięki jego instalacji praca urządzenia jest dłuższa, a energia jest oszczędzana. Szafka to miejsce, w którym montowane są wszystkie urządzenia sterujące i zabezpieczające. Bloki takie tworzone są w celu zaopatrzenia w wodę, odprowadzania ścieków, gaszenia ognia, ogrzewania.

Cel

W szafie umieszczone są zwarte elementy sterujące kilku systemów inżynierskich: zaopatrzenie w wodę, jej odprowadzanie i odprowadzanie. W strukturze dystrybucyjnej zainstalowane są bloki kontrolujące zanurzeniową pompę głębinową, która zapewnia funkcjonowanie zaopatrzenia w wodę i ogrzewania oraz drenaż, wykorzystywaną do automatycznego pompowania wody. Wszystkie elementy sterowania i przełączania są chronione przez metalowe ściany przed wpływami zewnętrznymi. Funkcje tego urządzenia obejmują:

1. Organizacja ręcznego i automatycznego trybu sterowania, zabezpieczenie pomp przed zwarciami i ograniczenie przeciążeń, wyjątki trybu pracy niepełnej fazy.
2. Monitorowanie głównych parametrów sieci wodociągowej: poziom wody, ciśnienie w rurach, temperatura i inne dane, które wpływają na stabilność pompy. Informowanie o stanie działających mechanizmów.
3. Płynny rozruch i zatrzymanie silnika elektrycznego.
4. Ochrona przed zepsuciem.
5. Zredukowane zużycie energii.
6. Dostosowanie zmiany pompy w razie wypadku i wyjścia z jednego z systemów.
7. Powiadomić alarm za pomocą sygnału przekaźnika suchego przebiegu.
8. Wdrażanie pracy w trybie uśpienia, gdy nie ma analizy wody.
9. Podczas sterowania kilkoma pompami jednostka robocza jest okresowo zmieniana, co umożliwia równomierne zużycie sprzętu.

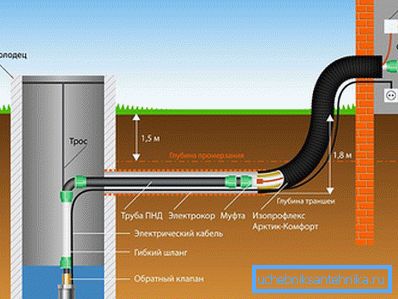

Zasada działania szafy polega na włączeniu silnika pompy, gdy sygnał dociera do czujnika, w koordynacji z jednostką sterującą, tryb pracy jest ustawiony. Sterowanie można wykonać w trybie ręcznym za pomocą przycisków i w trybie automatycznym. Druga opcja jest główna.

Standardowe wyposażenie

Szafki sterownicze dla wszystkich typów pomp mają taką samą konfigurację:

• Ciało to metalowe pudełko zawierające sprzęt elektromechaniczny.
• Sterowanie fazowe - trzy czujniki, które zgłaszają działanie każdej fazy. Jest umieszczony przed sprzętem.
• Panel przedni - przyciski Start i Stop są na nim zainstalowane, wskaźniki działania pompy i przekaźnika przełączają tryb automatyczny na ręczny.
• Bezpiecznik - Przekaźnik wyzwalany podczas zwarcia. Urządzenie ma element topiący, który płonie przy wysokim napięciu i otwiera obwód, chroniąc całe wyposażenie szafy i uzwojenie silnika elektrycznego przed uszkodzeniem.
• Stycznik - jest przełącznikiem, który dostarcza energię do zacisków pompy i odłącza urządzenie od napięcia.

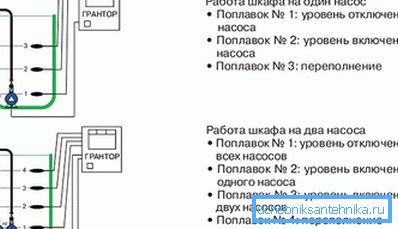

• Jednostka sterująca kontroluje tryby pracy pompy. Zaciski jego czujników znajdują się w studni lub zbiorniku, aw przypadku pompy odwadniającej - w zbiorniku septycznym. Zestaw czujników - zmniejszający i podnoszący poziom i przepełnienie wody, daje polecenie włączenia lub wyłączenia urządzenia.
• Przetwornica częstotliwości - zapewnia płynne uruchamianie i zatrzymywanie silnika asynchronicznego, reguluje prędkość obrotową na początkowym etapie i w momencie wyłączenia.
• Czujniki temperatury i ciśnienia są podłączone do stycznika, ich odczyty nie pozwalają na włączenie urządzenia w niedopuszczalnych warunkach - przy ujemnej temperaturze i wysokim ciśnieniu.

Wymiary szafy zależą od liczby urządzeń sterujących i przypisanych funkcji. Masywna konstrukcja ma wykonanie podłogowe, a w kompaktowym rozmiarze szafka jest przymocowana do ściany.

Rodzaje urządzeń

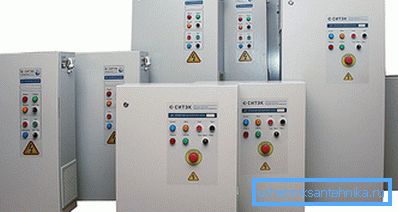

Istnieje kilka rodzajów szaf sterujących pomp:

• z bezpośrednim startem - urządzenia są kompaktowe i łatwe w zarządzaniu, włączają i wyłączają wymaganą liczbę pomp, wykonują automatyczną zmianę jednostek;
• z jedną przetwornicą częstotliwości - płynnie reguluj prędkość obrotową silnika, zmniejsz zużycie energii;

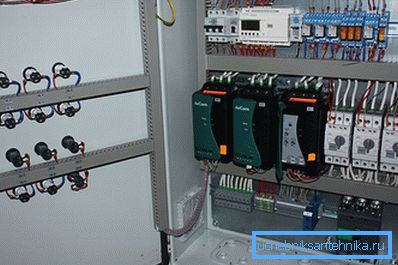

• z urządzeniem łagodnego rozruchu - zapewniają ochronę jednostek przed przeciążeniami mechanicznymi, uderzeniami hydraulicznymi i prądem rozruchowym;
• z przetwornicami częstotliwości zainstalowanymi we wszystkich silnikach (od 1 do 5) - obsługuje parametry pracy zgodnie z odczytami czujników, łączy pompy rezerwowe w trybie automatycznym.

Usługa

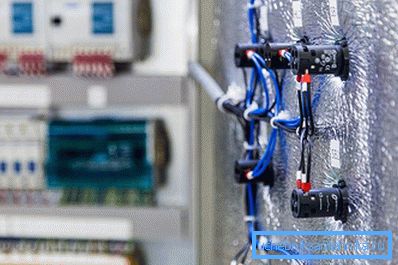

Producent dostarcza sprzęt paszportem technicznym i instrukcjami. Przed włączeniem automatyki powinieneś zapoznać się ze schematem i zaleceniami. Konserwacja szafek polega na czyszczeniu filtrów wentylacyjnych, wymianie zużytych części, dokręceniu styków i śrub mocujących. Wentylator i chłodnica konwertera muszą usuwać kurz. W przypadku poważnych uszkodzeń wykonywana jest obsługa gwarancyjna.

Wszelkie prace konserwacyjne na szafce wykonuje się przy wyłączonym zasilaniu.
