Do czego służy termostatyczny zawór mieszający stosowany w

Obecnie wielu właścicieli prywatnych domów i mieszkań, do ogrzewania domów i uzyskiwania niezależnego zaopatrzenia w ciepłą wodę, instaluje autonomiczne systemy grzewcze z własnym kotłem grzewczym. Umożliwia to utrzymanie komfortowej temperatury w domu przez cały rok, ponadto niewątpliwą zaletą takiego systemu jest stała dostępność ciepłej wody w domu.

Przegląd termostatycznego zaworu mieszającego

Zasada działania autonomicznego systemu grzewczego polega na tym, że płyn roboczy, który nieustannie przenosi ciepło z kotła do grzejników wodnych i rozprowadza je równomiernie w całym domu, krąży wokół zamkniętej pętli kotła gazowego, ciekłego lub na paliwo stałe. Ta sama zasada odnosi się do układu ciepłej wody, tylko w tym przypadku działa on nie zgodnie z obiegiem zamkniętym, lecz zgodnie ze schematem przepływu, przenosząc podgrzaną wodę z kotła do sanitarnych urządzeń sanitarnych.

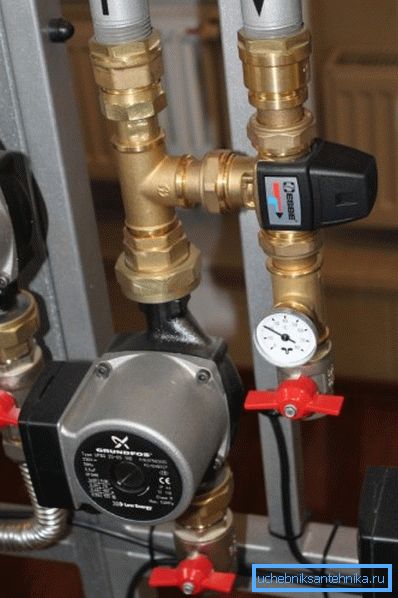

Aby stale utrzymywać temperaturę wody lub innego płynu chłodzącego w układzie na danym poziomie, stosuje się automatyczne urządzenie, które nazywane jest termostatycznym zaworem mieszającym do zaopatrzenia w gorącą wodę i autonomiczne systemy grzewcze.

Główne funkcje zaworu termostatycznego

Głównym celem trójdrożnego termostatycznego urządzenia mieszającego jest stabilne utrzymywanie zadanej temperatury płynu roboczego (wody, płynu niezamarzającego lub innego płynu chłodzącego) w systemach autonomicznego ogrzewania i ciepłej wody.

Zgodność z tym warunkiem podczas instalacji domowej komunikacji inżynierskiej własnymi rękami pomaga rozwiązać szereg następujących zadań:

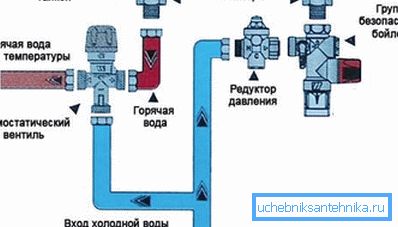

1. Woda w obiegu grzewczym CWU może być podgrzewana do temperatury +95 ° C, co może prowadzić do oparzeń przy otwieraniu kranów odbiorników, a w obecności zaworu mieszającego jego temperatura będzie miała stałą wartość nie wyższą niż + 60 ° C.
2. Niskie temperatury w obwodzie powrotnym ogrzewania mogą powodować kondensację., Zainstalowanie zaworu trójdrogowego pozwala podnieść temperaturę wody w rurze powrotnej do zalecanej wartości.
3. Dodawanie zimnej wody do linii doprowadzającej gorącą wodę bezpośrednio przed konsumentami pozwala zaoszczędzić do 25% paliwa lub elektryczności, które są wydawane na ogrzewanie.

Wskazówka! Oprócz głównego ogrzewania grzejnikowego i ciepłej wody do użytku domowego, takie urządzenia są również zalecane do stosowania w domowych systemach ciepłej wody.

Specyfikacje techniczne

W trybie normalnym dystrybutor termostatyczny może pracować bezawaryjnie przez kilka lat, prawidłowo wykonując swoje funkcje, podczas gdy istnieje kilka modeli tych urządzeń, które różnią się od siebie pod względem parametrów i rodzaju połączenia gwintowego do podłączenia do obwodu grzewczego lub zasilania wodą.

Zgodnie z instrukcją obsługi, w zależności od konkretnego modelu, nowoczesne trójdrożne zawory termostatyczne mają następujące cechy techniczne:

1. Obudowa urządzenia wykonana jest z wysokiej jakości mosiądzu lub brązu, który posiada powłokę ochronną i dekoracyjną z niklowanego chromu.
2. Maksymalne dopuszczalne ciśnienie w systemie ogrzewania lub ciepłej wody wynosi 10 kg / cm ?.
3. Maksymalna dopuszczalna temperatura chłodziwa wynosi: dla kotłów grzewczych - 95 ° C; do paneli słonecznych i ogrzewania wody w stacjach solarnych - 110 ° С.
4. Zakres ręcznej regulacji temperatury płynu roboczego, w zależności od konkretnego modelu, może być w następujących granicach od 20 do 60 ° C.
5. Rodzaj połączenia gwintowanego, w zależności od modelu, może być następujących typów: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
6. Nominalna przepustowość w trybie pracy może wynosić odpowiednio od 1,6 do 2,5 m? / Godz.

Wskazówka! Na pierwszy rzut oka cena tego urządzenia może wydawać się dość wysoka, ale biorąc pod uwagę oszczędności paliwa i zużytej energii elektrycznej, koszt jego zakupu może się opłacić w ciągu 1-2 lat.

Struktura wewnętrzna i zasada działania

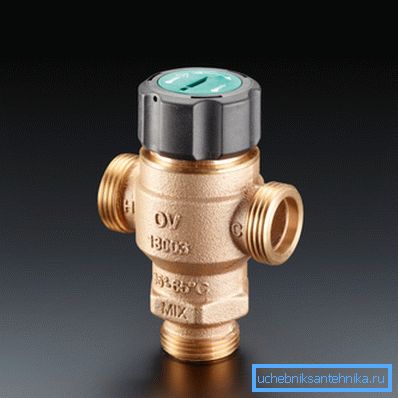

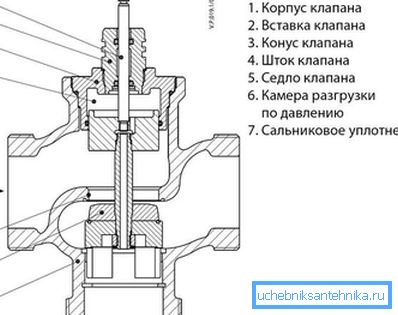

Strukturalnie termostatyczny zawór mieszający jest odlewanym metalowym korpusem wykonanym z brązu lub mosiądzu, który ma trzy gwintowane przewody do połączenia z rurociągiem. Wewnątrz znajduje się termoczuły element, ruchomy pręt i sprężynowy zawór, który może hermetycznie oprzeć się o jedno z dwóch siedzeń.

Ogólna zasada działania termostatycznego zaworu mieszającego polega na tym, że element wrażliwy na temperaturę zwiększa się pod wpływem ciepła i porusza się za pomocą ruchomego pręta, na którym jest zainstalowany zawór odcinający.

1. Gdy z dolnej dyszy wypływa gorąca woda, swobodnie wchodzi ona do odpowiedniej dyszy, aż element roboczy zostanie podgrzany do określonej temperatury.
2. Po podgrzaniu elementu wrażliwego na temperaturę powyżej określonej temperatury, zaczyna ono się rozszerzać i przesuwa zawór w dół, odcinając w ten sposób dopływ gorącej wody z dolnej dyszy i otwierając dopływ zimnej wody z lewej dyszy.
3. Po zmieszaniu w zimnej wodzie i wyrównywaniu temperatury korpus elementu roboczego wyburzenia zostaje ściśnięty, a płyta zaworowa pod wpływem sprężyny przyjmuje tę samą pozycję.

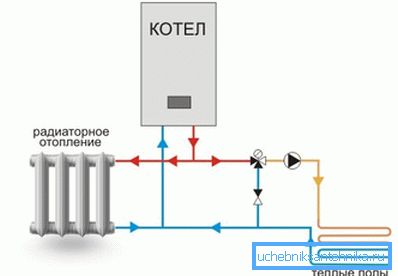

Zwróć uwagę! W układzie obiegu grzewczego kotła grzewczego instalacja zaworu mieszającego odbywa się w odwrotnej kolejności: gdy chłodziwo chłodzi się, gorąca woda z bezpośredniego rurociągu zasilającego jest mieszana z rurociągiem.

Wniosek

Podsumowując, należy zauważyć, że mechaniczny zawór mieszający jest dość prostym i bardzo niezawodnym urządzeniem, którego działanie może być niedostrzegalne na pierwszy rzut oka, ale jego użycie pomoże uniknąć wielu nieprzyjemnych konsekwencji w przyszłości, więc jego instalacja nie powinna być zaniedbywana.

Aby wizualnie ocenić swoją pracę w akcji, możesz obejrzeć film w tym artykule, a także zapoznać się z innymi schematami pokazującymi zasadę jego pracy na tej stronie.
