Zawór mieszający: urządzenie, zasada działania, zastosowanie

3-drogowy zawór mieszający jest powszechnym typem zaworów odcinających i sterujących stosowanych w układach hydraulicznych i pneumatycznych do rozwiązywania szeregu problemów. W instalacjach grzewczych i ciepłej wody ten typ osprzętu jest niezbędny i jest stosowany dość szeroko. Opowiemy o konstrukcji i przeznaczeniu zaworu mieszającego.

Zawór trójdrożny

Cel

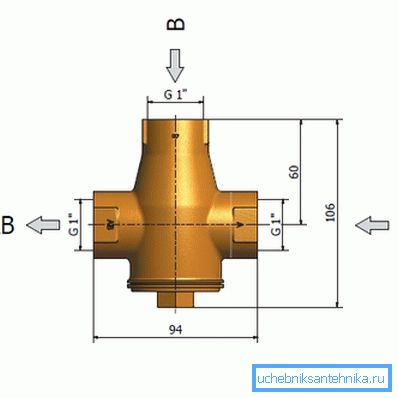

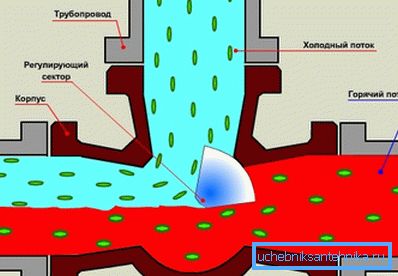

Zawory mieszające są stosowane dość szeroko, ponieważ pozwalają rozwiązać wiele problemów, a w większości z nich nie ma alternatywy dla tego typu zaworu. Urządzenie ma postać wspólnego tee, to znaczy ma dwa wejścia i jedno wyjście.

Jeśli wyślemy strumienie wody o różnych temperaturach (zimne i gorące) do wlotów, wtedy będziemy mogli uzyskać następujące opcje w punkcie sprzedaży:

1. Zimna woda płynie swobodnie od wlotu (A) do wylotu (AB), gorąca woda nie dostaje się do wylotu;
2. Zimna i ciepła woda docierają do wylotu (AB) w tym samym czasie, podczas gdy ich przepływy są mieszane, a woda ma średnią temperaturę;
3. Zimna woda jest zablokowana i tylko wysoka temperatura (B) wpływa do wylotu (AB).

Czasem jest też czwarta pozycja - gdy oba kanały są zamknięte i woda nie dostaje się do wyjścia. W tym przypadku urządzenie jest bardziej poprawnie nazywane zaworem czterodrożnym.

Jeśli podłączymy kanał do wyjścia, otrzymamy następujące wyniki:

1. Strumień przesuwa się z wyjścia (AB) do wejścia (A) i nie wchodzi na wejście (B);
2. Z rury wylotowej (AV) woda wpływa do wlotu (B) i nie wchodzi do wlotu (A);
3. Strumień jest podzielony na oba kanały.

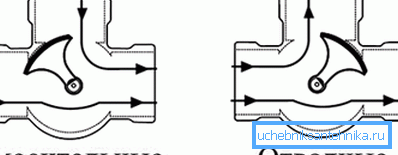

Zwróć uwagę! Widzimy, że urządzenie może mieszać dwa strumienie, otwierając przepływ jednego kanału i blokując przepływ drugiego, dzieląc przepływ na różne kanały i zmieniając przepływ na inny kanał.

Te funkcje są szeroko stosowane. W instalacjach dostarczających ciepłą wodę i instalacjach grzewczych w większości przypadków instaluje się zawory mieszające dla domu zimnej wody lub wody z rury powrotnej do gorącego płynu chłodzącego w celu uzyskania wymaganej temperatury zasilania.

Na przykład system ogrzewania podłogowego. Wiadomo, że dla konturów ogrzewanej podłogi temperatura nośnika ciepła musi wynosić 40-50 ° C, jednak kocioł wytwarza nośnik ciepła ogrzany do 90 - 95 ° C.

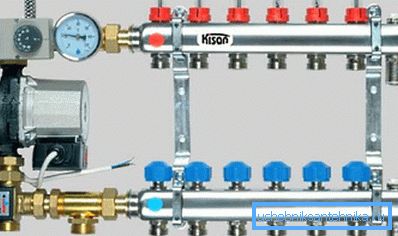

Aby rozwiązać problem, jednostka mieszająca jest zainstalowana przed kolektorem ogrzewania podłogowego, gdzie zawór trójdrożny służy do uzyskania temperatury cieczy od powrotu do zasilania, osiągając w ten sposób pożądaną temperaturę.

Trójdrogowe zawory są również stosowane w mikserach z elektronicznym lub termostatycznym sterowaniem, w systemach wentylacyjnych, w różnych elementach wyposażenia samochodowego i systemach hydraulicznych o szerokim zastosowaniu.

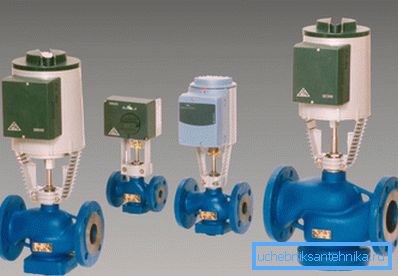

Oczywiście jednostki te znalazły najszersze zastosowanie w rurociągach transportowych i usługowych.

Urządzenie i zasada działania

Aby lepiej zrozumieć działanie zaworu mieszającego, należy wziąć pod uwagę jego urządzenie.

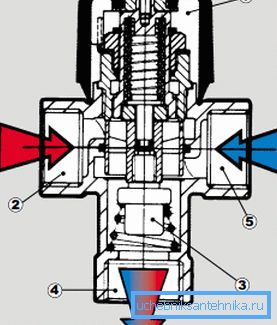

Jeśli nie podasz wszystkich szczegółów, produkt ma następującą strukturę:

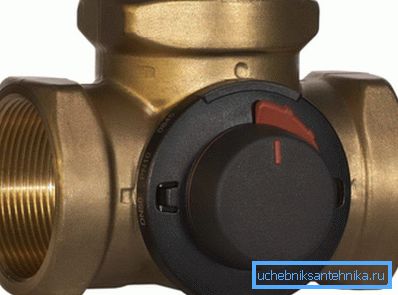

• Korpus z mosiądzu w formie trójnika i czwartego wyjścia, zamykanego za pomocą dyszy regulacyjnej;
• W gnieździe regulacyjnym jest zainstalowany mechanizm blokujący i regulujący, który jest stożkiem w kształcie stożka, kulki lub sektora, a także wrzeciona połączonego z korkiem, który umożliwia obracanie lub przesuwanie zaworu mieszającego;
• Korkowe siodło ze specjalnymi uszczelkami wykonanymi z kauczuku syntetycznego, plastiku lub PTFE;
• Pokrętło regulacji ręcznej, dysza termostatyczna lub serwo.

W przypadku ciepłej wody i systemów grzewczych najczęściej stosuje się zawory z systemem regulacji prętów lub stożków. Trzon jest połączony ze stożkową wtyczką, a kiedy porusza się w górę iw dół, przepływ jest regulowany.

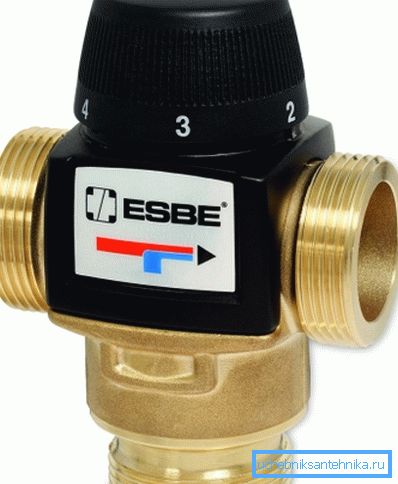

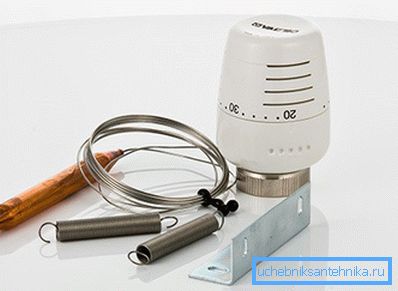

Z reguły do ​​sterowania takim mieszalnikiem stosowana jest głowica termostatyczna, której siłownik reaguje na rozszerzanie się specjalnej cieczy, która reaguje na zmianę mierzonej temperatury.

Czujnik temperatury można zainstalować wewnątrz urządzenia lub można go przenieść do odległego miejsca w systemie. Najczęściej głowica termiczna jest regulowana w zakresie 30 - 60 ° C.

W bardziej zaawansowanych automatycznych systemach sterowania lub inteligentnych systemach domowych, jednostki miksujące mogą być kontrolowane przez kontrolery. Następnie trzpień zaworu reguluje serwomechanizm, który odbiera polecenia od sterownika. Osiąga to najbardziej subtelną i precyzyjną kontrolę.

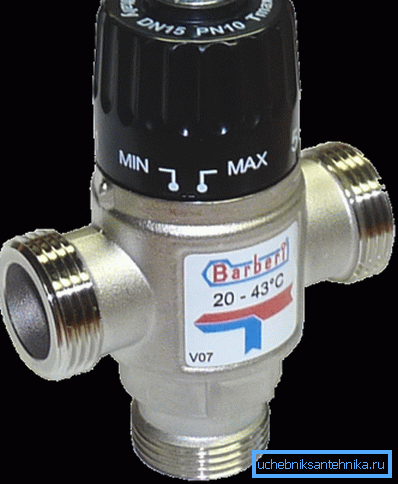

Ogólnie należy stwierdzić, że w nowoczesnych systemach grzewczych i ciepłej wody największą popularnością cieszą się termostatyczne zespoły mieszające, ponieważ umożliwiają one uzyskanie wody o określonej temperaturze bez interwencji człowieka.

Jednocześnie jest dość wysoka stabilność i niezawodność urządzenia, co jest bardzo ważne w przypadku systemów, których cena przekracza półroczne wynagrodzenie.

Zwróć uwagę! Większość nowoczesnych modeli ma taką konstrukcję, która pozwala na podłączenie do produktu różnych głowic - termostatycznych, z czujnikiem zdalnym, serwa i pokrętłami regulacji ręcznej.

Zgromadzenie

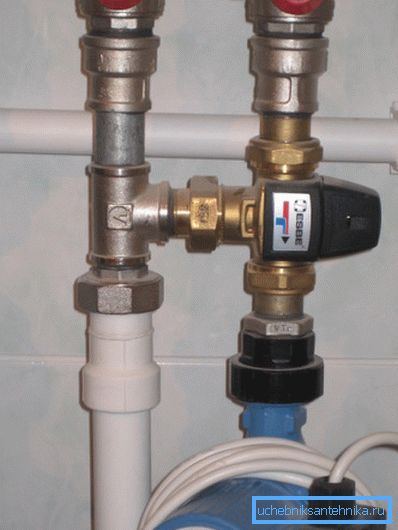

Jeśli planujesz zainstalować zawór samodzielnie, przyda Ci się trochę instrukcji.

W rzeczywistości nie ma nic trudnego do zainstalowania, szczególnie, że dotyczy to nowoczesnych modeli systemów zaopatrzenia w ciepłą wodę i ogrzewania, ale nadal.

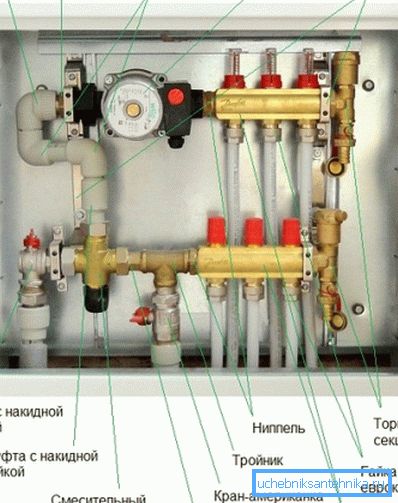

1. Po pierwsze, musimy natychmiast wziąć pod uwagę, że do normalnej pracy i konserwacji urządzenie powinno być łatwo usunięte. Aby to zrobić, zawory kulowe są zainstalowane po obu stronach, a połączenia muszą mieć nakrętki zabezpieczające lub amerykańskie adaptery.

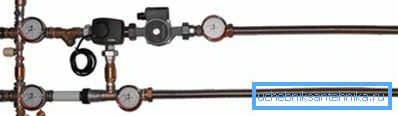

1. Po drugie, lepiej zaopatrzyć produkt w grube filtry do wody, a następnie jego mechanizm blokujący i regulujący będzie trwał dłużej.

Termostaty ze zdalnym czujnikiem, który jest instalowany na kolektorze doprowadzającym chłodziwo do konturów podłogi, są zwykle stosowane w węzłach mieszania ciepłych podłóg. Pozwala to na dokładniejszą regulację temperatury i zwiększa niezawodność systemu.

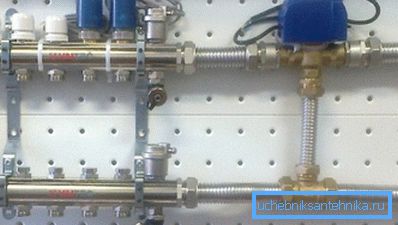

W przypadku instalacji na ciepłą wodę, szczególnie w zaworach ze sterowaniem elektronicznym, stosowany jest obwód z serwonapędem i kontrolerem. Pozwala to szybko dostosować temperaturę wody i szybko reagować na zmiany w niej.

Również w modelach z użytkowaniem CWU z ręcznym sterowaniem do przełączania przepływu w różnych kanałach. W tym przypadku nie jest to zawór mieszający, ale zawór rozdzielczy.

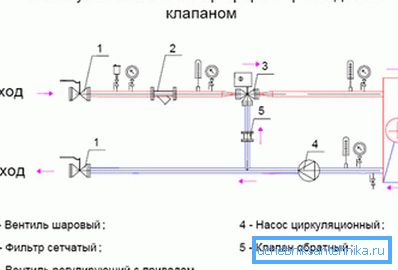

Do wiązania kotłów i grzejników, a także pośrednich systemów grzewczych należy stosować modele podobne do tych stosowanych w modułach mieszania pomp ciepłych podłóg.

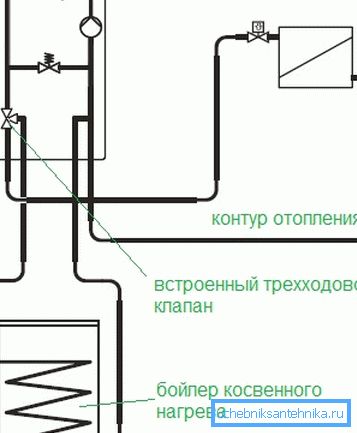

Często urządzenia są już zainstalowane w konfiguracji fabrycznej kotłów dwuprzewodowych do ogrzewania wody, co pozwala na uzyskanie oddzielnego płynu chłodzącego i oddzielnie gorącej wody.

Wniosek

Zawór do mieszania przepływu wody w różnych temperaturach jest nieodzownym elementem wielu układów hydraulicznych, w tym systemów grzewczych i ciepłej wody. Znajomość zasady działania i cech aplikacji pozwoli lepiej zrozumieć strukturę każdego schematu hydraulicznego.

Wideo w tym artykule pozwala na wizualizację pracy produktu.
