Adaptery do rur: jak rozmieścić połączenia rurociągów o

08-02-2018
Narzędzia

Adaptery do rur kanalizacyjnych, zaopatrzenia w wodę, ogrzewania itp. są te elementy, bez których układanie łączności z zasady nie byłoby możliwe. Lista zadań rozwiązanych przy pomocy takich produktów jest prawie nieograniczona, dlatego poniżej zamieścimy tylko najważniejsze informacje na ten temat.

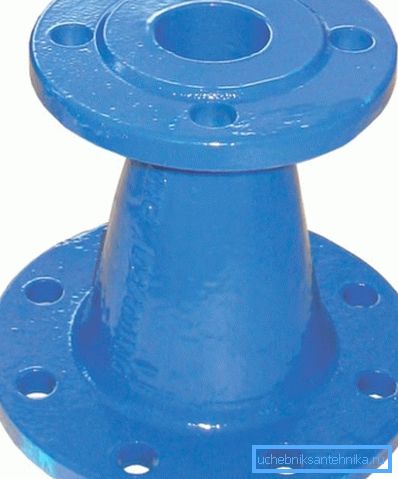

Często potrzebne są specjalne części do dokowania długości rurociągu.

Główne odmiany

Najpierw musimy zrozumieć subtelności terminologii.

Zasadniczo każda część używana do łączenia dwóch lub więcej odcinków rurociągu lub do łączenia zaworów jest nazywana dopasowaniem. W tym przypadku termin "adapter" jest zwykle nazywany tylko tymi łącznikami, które umożliwiają łączenie rur o różnych średnicach.

Konkluzja może być prosta: wszystkie adaptery należą do grupy okuć, ale nie każda oprawa może być nazywana adapterem.

Zwróć uwagę! W rzeczywistości taka dokładność jest charakterystyczna tylko dla literatury fachowej. W praktyce nawet specjaliści są myleni w korzystaniu z tych koncepcji, na przykład, kupując rury i adaptery hydrauliczne w sklepie, konieczne jest dokładne określenie, co masz na myśli.

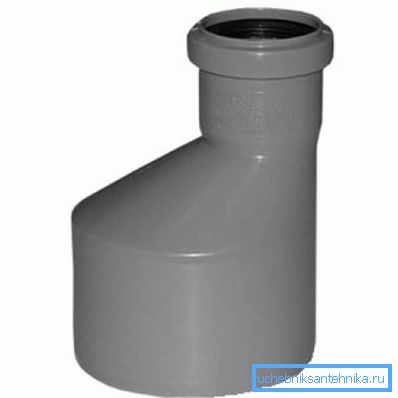

Redukcja kanalizacji

Adaptery do rur kanalizacyjnych, do systemów zaopatrzenia w wodę itp. może mieć inną konfigurację. W poniższej tabeli podajemy przykłady najczęściej używanych rodzajów takich produktów:

Rodzaj adaptera Zakres zastosowania
Sprzęgło Służy do łączenia odcinków rurociągu bez zmiany kierunku, a także w celu zwiększenia długości rury. Został zaprojektowany w celu zapewnienia maksymalnej szczelności złącza.

Łączniki, które służą do zmniejszania średnicy, są często nazywane redukcjami.

Trójnik (trójnik) Jest on montowany do odprowadzania z głównej linii sekcji o mniejszej średnicy lub do rozgałęzienia rurociągu na dwie tuleje.
Kolano Używane do wykonywania zakrętów pod różnymi kątami. W tym przypadku kolana o różnych średnicach są dość rzadkie: zwykle taka instalacja nie jest praktykowana z powodu ryzyka nierównomiernego rozkładu ciśnienia.
Krzyż Ma cztery wyjścia, które mogą być umieszczone prostopadle i pod różnymi kątami. Służy do formowania rurociągów.
Zdjęcie krzyżowe z zaczepami o różnych średnicach

Oczywiście jest to tylko najbardziej ogólny opis. Inne adaptery do plastikowych rur i kształtek do komunikacji metalowej można znaleźć na rynku, ale będą one wykonywać w przybliżeniu te same funkcje.

Funkcje wyboru i instalacji

Do metalu

Podczas montażu metalowych rurociągów do zaopatrzenia w wodę i odprowadzania wody najczęściej stosuje się złączki metalowe. Zwykle są one wykonane ze stali (dla systemów żeliwnych - z żeliwa), a dla poprawy właściwości antykorozyjnych pokrywane są metalami nieżelaznymi (chromowanie, niklowanie). Dużą popularnością cieszą się także adaptery ze stopów technologicznych, które przede wszystkim zawierają brąz i mosiądz.

Łączenie kapilarne

Zwróć uwagę! Wyroby z brązu i mosiądzu wytrzymują dłużej, ale ich cena jest wyższa niż stali z różnymi powłokami ochronnymi.

Zgodnie z konfiguracją, takie produkty wyróżniają się:

  • Modele do spawania lub lutowania. Spawane odmiany są zwykle montowane od końca do końca, ale te przeznaczone do połączenia z lutownicą są najczęściej wyposażone w gniazda na końcach przeznaczonych do montażu odcinków rur.
  • Adaptery z elastycznymi mankietami. Stosowany w instalacjach bezciśnieniowych, najczęściej - w kanalizacji. Również zgodnie z tym schematem technologicznym wytwarzane są adaptery do rur wentylacyjnych o średniej i dużej średnicy, ale ich połączenie można wzmocnić dodatkowym zaciskiem.

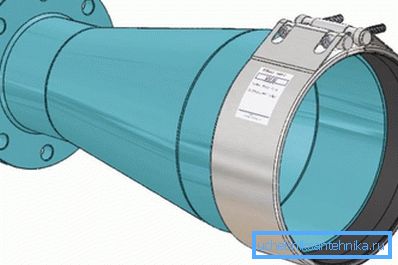

Model kombinowany z częścią karbowaną i kołnierzową
  • Konstrukcja kołnierza. Są używane do wyposażenia rurociągów o dużej średnicy, zapewniają wysoką niezawodność nawet przy znacznym nacisku.

Zwróć uwagę! W wielu sytuacjach stosuje się kombinowane modele, w których kołnierz jest zainstalowany na jednym końcu, a na drugim końcu jest zainstalowana dysza do gwintowania lub spawania.

  • Proste połączenia gwintowane (na zewnętrznym lub wewnętrznym stożku). Służy do łączenia różnych rurociągów wraz z uszczelkami i nakrętkami mocującymi w stanie połączonym.

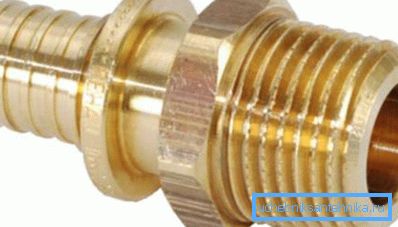

Mosiężny łącznik gwintowany do rur o różnych średnicach
  • Okucia do rur miedzianych do montażu tulei prasowanych. Zapewnij dość szybką i niezawodną instalację dzięki zastosowaniu specjalnego zagniatania. Wadą takich części jest niemożność demontażu bez naruszania integralności produktu.
Tuleja zaciskowa do komunikacji miedzianej

Do plastiku

Plastikowe łączniki do rur z tworzyw sztucznych są również dostępne w dość szerokim zakresie. Charakteryzują się mniejszą niezawodnością niż metalowe, ale są znacznie tańsze i są znacznie łatwiejsze do złożenia własnymi rękami.

Wśród odmian można zidentyfikować:

  • Produkty z polichlorku winylu i polietylenu do montażu za pomocą gumowych mankietów. Montowane bez dodatkowych elementów mocujących, mocowanie zapewnia wewnętrzny elastyczny pierścień. Stosowany w bezciśnieniowych systemach kanalizacyjnych.

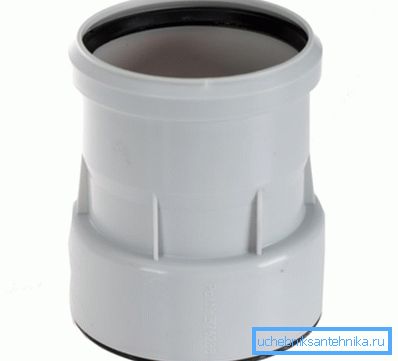

Model z mankietem
  • Kształtki PCV do mocowania kleju. Bardziej niezawodny niż poprzedni, ale również niezdolny do wytrzymania wysokiego ciśnienia.
  • Adaptery gwintowane polimerowe. Są używane stosunkowo rzadko, ponieważ nie są w stanie zapewnić odpowiedniej szczelności pod obciążeniem. Może być stosowany w rurociągach niskociśnieniowych, w wentylacji itp.
  • Adaptery z polipropylenu, spawane. Granat o wysokim poziomie niezawodności, ale z jednoczęściowym połączeniem. Do pracy z takimi łącznikami stosuje się specjalne lutownice ze zbiorami dysz, których wielkość odpowiada średnicy rurociągu.

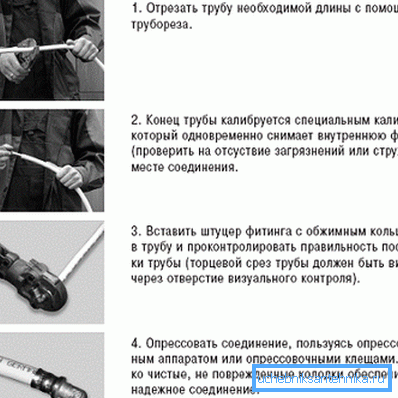

Instrukcja montażu dla zaprasowania
  • Konstrukcje metalowe i kompozytowe, w tym skorupy z tworzywa sztucznego i stalowe (czasami brązowe lub mosiężne) elementy mocujące. Ta grupa obejmuje adaptery zaciskowe do rur metalowo-plastikowych, a także łączone łączniki, za pomocą których można ustawić przejście "plastik-metal".

Wskazówka! Jeśli część nie ma gniazda, to najlepszym adapterem z żeliwnej rury do plastikowej jest tylko złączka zaciskowa.

Zakres tych lub tych produktów jest w dużej mierze zdeterminowany przez cechy systemu:

  • Praktycznie wszelkie elementy przejściowe mogą być stosowane w kanalizacji - ciśnienie wewnątrz rur jest niskie, dzięki czemu szczelność można osiągnąć prawie bez wysiłku.
  • Z instalacją hydrauliczną będzie to nieco trudniejsze. Tutaj najlepsze metody instalacji to spawanie plastyczne, a także zastosowanie połączeń gwintowych z częściami metalowymi.
  • W przypadku układu ciepłej wody pożądane jest zastosowanie materiałów kompozytowych wzmocnionych włóknem szklanym lub metalem, ponieważ różnią się one mniejszym stopniem deformacji temperatury.

Wniosek

Adaptery do rur PVC, a także łączniki do produktów z innych polimerów i metali mogą mieć bardzo różne kształty i wzory. Jednocześnie powinny one zapewnić najbardziej niezawodne i szczelne połączenie rurociągów o różnych średnicach, co często jest wymagane przy układaniu komunikacji.

Film w tym artykule pomoże ci zrozumieć niuanse wyboru i instalacji tych części, tak aby przed rozpoczęciem pracy dać czas na jej obejrzenie.
