Akcesoria do rur i narzędzi z polipropylenu do ich montażu

Jakie narzędzie do rur z polipropylenu jest potrzebne do instalacji systemów hydraulicznych lub grzewczych? Jakie okucia i zawory są używane w różnych przypadkach? Jaka jest sama instalacja? Spróbujmy odpowiedzieć na te pytania.

Technologia montażu

Zacznijmy od krótkiego opisu technologii instalacji i funkcji materiałowych.

Jest to konieczne, aby zrozumieć funkcję urządzenia.

1. Rury do wody - polipropylen i inne często wymagają dopasowania rozmiaru.. W takim przypadku końce odciętej dyszy powinny być ustawione dokładnie prostopadle do osi podłużnej i wolne od zadziorów.

Wskazówka: wskazane jest usunięcie zewnętrznej fazy od końca. W ten sposób zmniejszamy prawdopodobieństwo punktowania podczas łączenia połączenia.

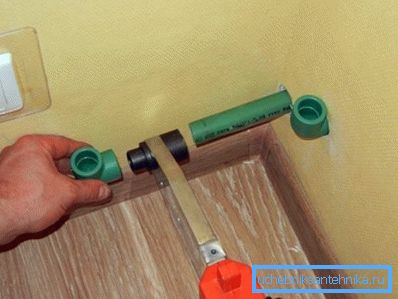

1. Następnie odcięta rura i łącznik do niej są stopione na niskotemperaturowej lutownicy nagrzanej do 240-260 stopni. Dysza o odpowiedniej wielkości umożliwia jednoczesne podgrzewanie obu elementów.
2. Po stopieniu się powierzchni pozostaje tylko ich połączenie i utrwalenie przez pewien czas niezbędny do zestalenia się tworzywa.. Czas nagrzewania, mocowania części i ich całkowite chłodzenie zależy od średnicy.

Podczas wykonywania instalacji działa własnymi rękami, należy wziąć pod uwagę szereg subtelności.

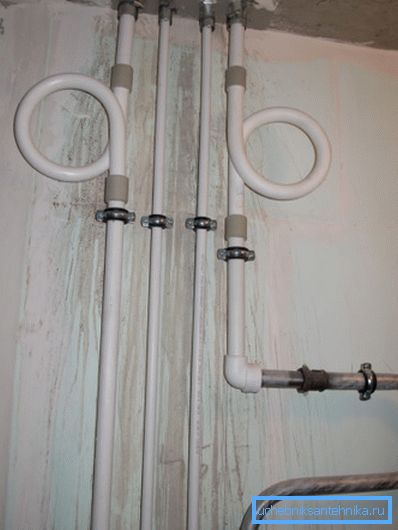

• Polipropylen jest materiałem o dość wysokim współczynniku rozszerzalności cieplnej. Mówiąc krótko, na gorącej wodzie i przewodach grzewczych zauważalnie wydłuży się po podgrzaniu. Aby zapewnić, że nie zwisają podczas wydłużania, długie rurociągi są dostarczane z kompensatorami - pierścieniowymi lub w kształcie litery U zakrętami.

• Wzmocniony polipropylen jest preferowany dla gorącej wody i ogrzewania: zbrojenie zwiększa wytrzymałość na rozciąganie rurociągu i znacznie zmniejsza wydłużenie podczas ogrzewania. Jako zbrojenie stosuje się cięte włókno szklane (włókno) i folię aluminiową.
• Zbrojenie aluminium wymaga wstępnego zdzierania w zakresie spawania. Instrukcja związana jest z faktem, że aluminium w kontakcie z wodą jest stopniowo niszczone w wyniku procesów elektrochemicznych, które przepływają między nim a innymi metalowymi elementami układu; zniszczenie folii spowoduje pęknięcie rury z katastrofalnym spadkiem jej wytrzymałości.

A teraz zapoznajmy się z narzędziami i komponentami, których instalator może potrzebować na różnych etapach pracy.

Akcesoria

Urządzenie do montażu

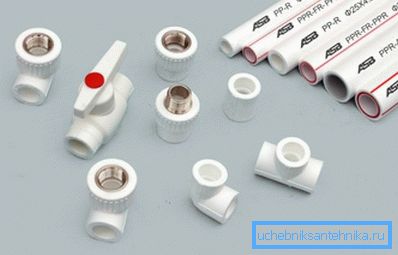

Okucia do łączenia rur, są również fasonine dla rur polipropylenowych, nie mają konkurentów pod względem taniego ze względu na prostotę ich urządzenia. W gruncie rzeczy jest to tylko kawałek tworzywa sztucznego z jednym lub więcej gniazdkami. Metalowe wkładki są potrzebne tylko do połączenia rurociągu z gwintami.

Zwróć uwagę! Zawory z polipropylenu to zwykłe zawory kulowe i dławiki, montowane w jednoczęściowej plastikowej obudowie i instalowane przy użyciu tego samego spawania w niskiej temperaturze. Ze względu na taniość polimerów ich cena jest nieco niższa niż w przypadku całkowicie metalowych odpowiedników.

Niektóre kształtki do rur z polipropylenu są warte uwagi oddzielnie.

Amerykanka

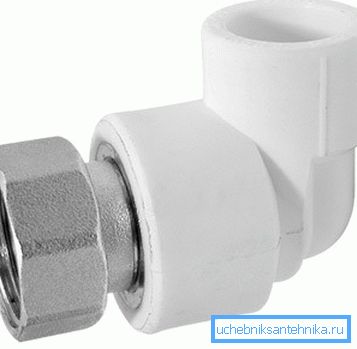

American do rur z polipropylenu - okucie, które pozwala na łatwe rozłączenie połączenia z urządzeniem hydraulicznym. Jest to z reguły połączenie lub narożnik z mosiężną (czasami chromowaną) wkładką, w tym nakrętką kołpakową.

Najczęściej Amerykanin jest używany w systemach grzewczych. Jest to funkcjonalny odpowiednik sgonu na wykładzinie przed grzejnikiem lub konwektorem: aby zdemontować urządzenia grzewcze, wystarczy odkręcić dwie nakrętki. Szczelność połączenia zapewnia gumowa, silikonowa, paronitowa lub fluoroplastyczna uszczelka.

Euroconus

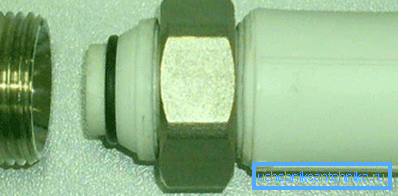

Euro stożek do rur polipropylenowych jest kolejnym rozwiązaniem do wykonywania rozłącznych połączeń polipropylenu z metalową częścią rurociągu. Opcje wykonania mogą się dość mocno różnić między sobą: pod eurokonem rozumieją zarówno produkt polipropylenowy do spawania, jak i metalowe złącze zaciskowe z rozciętym pierścieniem.

Kluczową wspólną cechą jest zastosowanie złączki z nakrętką nasadkową i stożkowym kształtem powierzchni, która zaciska pierścieniową uszczelkę.

Kolekcjoner

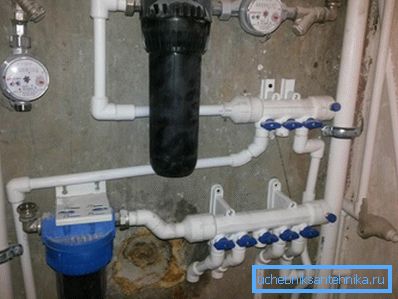

Kolektor do rur z polipropylenu stosuje się w przypadkach, w których woda lub płyn chłodzący jest rozcieńczany do urządzeń sanitarnych lub grzewczych nie sekwencyjnie, ale niezależnie. Tak więc, w przypadku zasilania wodą, można uniknąć spadku ciśnienia na jednym urządzeniu podczas korzystania z innego, jednak w przypadku ogrzewania okablowanie kolektora (wiązki) zapewnia niezależną regulację baterii lub ogrzewania podłogowego wody.

Kolektor może być całkowicie metalowy, w pełni polipropylenowy (do spawania) i polimerowy z mosiężnymi wkładkami do łączenia zaworów na gwintach. Czasami zawory są osadzone w kolektorze, a do przyłączenia do niego rurociągów często stosuje się wyżej opisane rodzaje odpinanych okuć.

Alternatywna nazwa to grzebień do rur z polipropylenu.

Kompensator

Wspomnieliśmy już o najprostszych kompensatorach: reprezentują cewkę lub zgięcie rurociągu. Jednak najprostsze rozwiązanie nie zawsze będzie jednoznacznie najlepsze: z ukrytą podszewką taki kompensator będzie znacznie trudniejszy w użyciu, a nawet z otwartym wyglądem, powstała konstrukcja będzie, powiedzmy, amatorem.

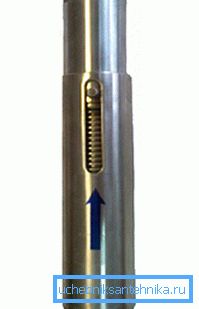

Mieszek kompensacyjny mieszkowy do rur z polipropylenu to po prostu odcinek falistej rury ze stali nierdzewnej. Często falowanie jest chronione przesuwalnym ekranem, co zapobiega jego przypadkowemu uszkodzeniu.

Główną wadą mieszków na tle zespołu lub pierścienia w kształcie litery U jest niewiarygodnie wysoki koszt. Na przykład, o średnicy 20 mm, kompensator mieszka będzie kosztować 2,5 - 3 tysięcy rubli, o średnicy 40 mm - już w 5 - 7 tysięcy.

Narzędzia

Lutownica

Jest to element grzejny z wymiennymi dyszami o kilku średnicach. Typowa moc elektryczna - od 600 do 2000 watów; koszt wynosi od 800 rubli za urządzenia podstawowe do 20 000 i więcej za importowany sprzęt skierowany do profesjonalistów.

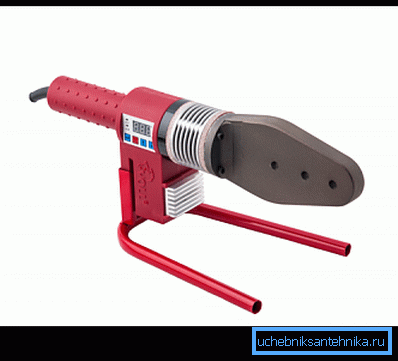

Przydatnymi opcjami są teflonowe powłoki płaskiego elementu grzejnego, co pozwala na stosowanie go do zgrzewania doczołowego rurociągów polietylenowych o małej średnicy oraz możliwość regulacji temperatury.

Odnośnik: polietylen - bardziej topliwy w porównaniu do polimeru polipropylenowego. Gotuje po podgrzaniu do 200 - 220 stopni.

Naprzeciwko urządzenia

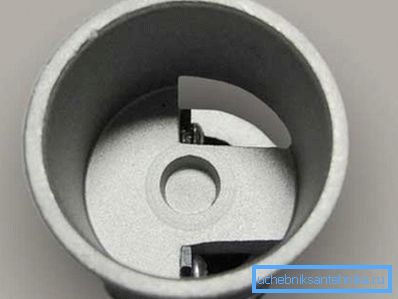

Okładzina do rur z polipropylenu - narzędzie przeznaczone do usuwania folii aluminiowej sklejonej między dwiema warstwami polipropylenu. Jest to metalowy rękaw z jednym lub dwoma końcowymi nożami, które po obróceniu przycinają folię na głębokość 2-3 mm. Podczas spawania wycięcie jest wypełniane stopionym polimerem; w ten sposób zapobiegając kontaktowi metalu z wodą.

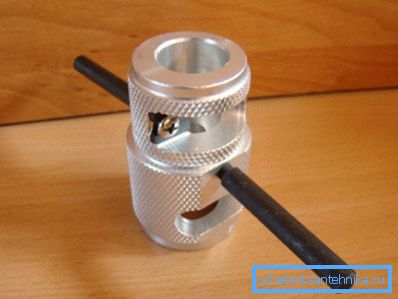

Golarka

Golarka do rur z polipropylenu różni się od końcówki tylko tym, że noże nie znajdują się na końcu trzpienia, ale po bokach. Usuwa warstwę folii poza rurą. Zarówno maseczki, jak i golarki sprzedawane są zarówno do ręcznego zdejmowania izolacji, jak iz możliwością zainstalowania wiertła w kasecie.

Wniosek

Mamy nadzieję, że nasza krótka wycieczka w podstawy instalacji polipropylenowej przyda się czytelnikowi. Jak zwykle dodatkowe informacje tematyczne można znaleźć w wideo w tym artykule. Sukcesy!
