Audyt kanalizacji: funkcje instalacji

Do normalnego funkcjonowania systemu kanalizacyjnego konieczne jest właściwe zaprojektowanie i zbudowanie go. Oprócz podstawowych elementów - rur - stosuje się wiele części pomocniczych. Jednym z nich jest inspekcja kanalizacji. Pomimo pozornej nieistotności odgrywa prawdopodobnie najważniejszą i odpowiedzialną rolę.

Konieczność zainstalowania audytu

Kanalizacja to dość skomplikowana sieć inżynieryjna, która może powodować wiele różnych problemów podczas pracy. Najczęściej kłopoty pojawiają się, gdy system kanalizacyjny do zbierania zużytej wody nie jest prawidłowo zmontowany (szczególnie jeśli niedoświadczeni rzemieślnicy montują go własnymi rękami). Często popełniane są również błędy w działaniu, których cena skorygowana osiąga koszt nowego systemu.

Głównym problemem w większości przypadków są blokady, czyli zatkanie kanalizacji z powodu gromadzenia się różnych śmieci. Łatwo go usunąć, pytanie brzmi, jak dostać się do pożądanego segmentu wewnątrz systemu odpływowego, ponieważ w większości przypadków ma on rozbudowany system i znaczną długość.

Aby rozwiązać wyżej wymienione problemy, stosuje się audyt na rurze kanalizacyjnej.

Funkcje konstrukcyjne

Szczegóły wyglądu

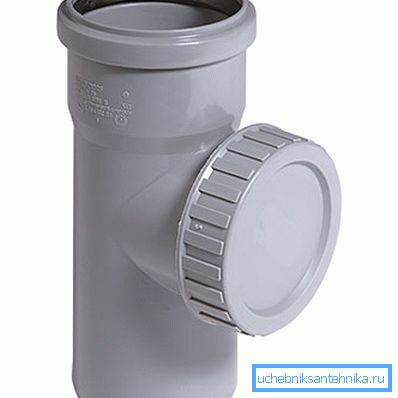

Rewizja kanalizacji jest specjalną częścią kształtową, wykonaną w formie trójnika, w której boczna odnoga jest zamknięta specjalną pokrywą.

Wcześniej, gdy głównym materiałem do produkcji rur kanalizacyjnych było żeliwne, część ta miała bardziej złożony kształt:

1. Prostokątny otwór w rurze był zamknięty specjalną żeliwną pokrywą, którą zamocowano czterema masywnymi śrubami.
2. Szczelność zapewnia gumowa uszczelka pokrywająca cały wylot..
3. Śruby mocujące są dokręcane po sprawdzeniu rur lub usunięciu blokady kanału w sposób specjalny - poprzecznie. W przeciwnym razie uzyskanie pożądanego stopnia szczelności było problematyczne.

Zwróć uwagę! Obecnie rury żeliwne są prawie nieużywane, ustępując miejsca produktom z PVC, które mają wiele zalet. W związku z tym zmieniła się konstrukcja zastosowanego audytu.

Cechy nowoczesnych kształtów:

• tworzywo sztuczne jest stosowane w przeciwieństwie do żeliwa;
• zmieniono formę.

Obecnie dziura stała się okrągła ze względu na charakterystykę produktu odlewniczego. Ponadto pokrywa nie jest mocowana za pomocą śrub, ale za pomocą zwykłego gwintu. Upraszcza to konserwację systemu kanalizacyjnego i zapewnia odpowiedni poziom szczelności.

Rodzaje konstrukcji

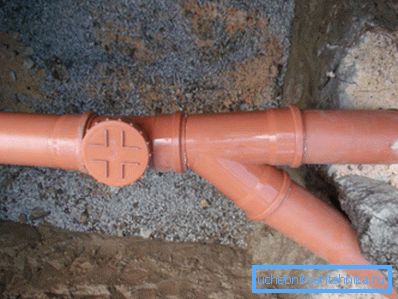

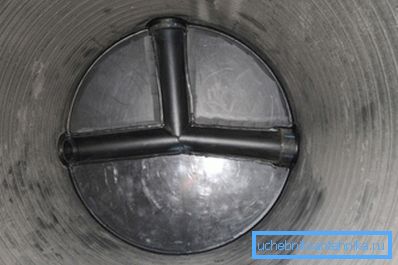

Do instalacji wewnętrznej kanalizacji zastosowano wersję polipropylenową, lakierowaną w charakterystycznym szarym kolorze. Części do instalacji na zewnątrz są koloru brązowego. Jednak w tym drugim przypadku (do obsługi głównych kanałów ściekowych) są wyposażone specjalne studnie widokowe.

Dlatego przedmiot ma tylko dwa typy:

• średnica 110 mm;
• o średnicy 50 mm.

Za szczególnie drobiazgową podajemy wszystkie parametry techniczne.

Procedura montażu tego elementu nie różni się od procesu łączenia wszystkich pozostałych części. Najważniejsze jest, aby wybrać odpowiednią stronę instalacji.

Głównym celem audytu jest monitorowanie stanu systemu kanalizacyjnego i, w razie konieczności, jego czyszczenie. Dlatego ważne jest zapewnienie wygodnego dostępu do węzła, ponieważ czasami do przepłukania rur używa się dużych i nieporęcznych urządzeń.

Istnieje możliwość zainstalowania tych elementów zarówno na rurach poziomych, jak i pionowych. Konieczne jest jedynie osiągnięcie niezbędnego stopnia szczelności wszystkich stawów.

Poniżej wymieniono główne zalety rewizji polipropylenu:

• w stanie wytrzymać ścieki o wysokiej temperaturze (do + 95 stopni Celsjusza);
• Ma gładką wewnętrzną przestrzeń, która pozwala uniknąć blokad podczas przejścia ścieków;
• nie wymaga barwienia ani stosowania innych środków antykorozyjnych;
• ma długą żywotność ponad 50 lat;
• utrzymuje duże obciążenia i nie zapada się pod wpływem niskich temperatur powietrza;
• toleruje ekspozycję na różne chemikalia.

Zwróć uwagę! Instalowanie poprawek nie jest kaprysem, ale koniecznością. Oszczędności związane z zakupem i instalacją tych części w systemie kanalizacyjnym mogą doprowadzić do całkowitej niesprawności w przyszłości, co będzie wymagało znacznych kosztów w celu zaradzenia tej sytuacji.

Funkcje instalacji poprawek

Wymagania technologiczne

Instrukcje dotyczące projektowania i instalacji systemów kanalizacyjnych (SNiP 2.04.01-85) wymagają instalacji tego ukształtowanego elementu w następujących przypadkach:

• z każdym obrotem rury odpływowej pod kątem 45 stopni lub większym;
• u podstawy każdej pionowej rury;
• po podłączeniu dwóch rur kanalizacyjnych do jednej;
• na prostej rurze o średnicy do 100 mm - co 15 metrów, więcej niż 100 mm - co 30 metrów;
• na pułapce zamontowanej na końcu kanalizacji prywatnego domu.

Pamiętaj, że gdy rurociąg jest ukryty, dostęp do audytu powinien być wyposażony we właz o wysokości co najmniej 30x40 cm.

Jeśli chodzi o wewnętrzny system kanalizacyjny, wymagania są następujące:

• centralne piony na pierwszym i ostatnim piętrze w przypadku braku dodatkowych oddziałów;
• centralne piony z trójnikami - na każdym piętrze;
• na rurach, do których podłączone są 3 lub więcej urządzeń sanitarnych - na początku odcinka;
• pokonywanie zakrętów - jeśli odcinek rury nie może być oczyszczony przez inny otwór.

Proces składania

Instalacja rewizji w systemie kanalizacyjnym nie sprawia trudności:

• oczyścić dzwon i gładki koniec rury z kurzu i gruzu;
• sprawdzić, czy jest tam zamontowany gumowy pierścień uszczelniający, który jest niezbędny do zapewnienia szczelności systemu;
• nasmarować gładki koniec rury za pomocą szczeliwa i włożyć go do gniazda rewizji aż do oporu;

• zaznaczyć na rurze miejsce, w którym będzie zlokalizowane cięcie gniazda;
• odciągnij rurę o około 1 centymetr od siebie.

Instalacja została zakończona.

Wniosek

Po ustaleniu, co jest wersją kanalizacyjną i dlaczego jest potrzebna, nie będziesz miał wątpliwości co do konieczności zainstalowania tego elementu w systemie. Bardziej szczegółowo na temat instalacji systemów kanalizacyjnych można dowiedzieć się z wideo w tym artykule.
