Centralizatory dla rur: wybór i zastosowanie

W tym artykule omówimy, w jaki sposób i dlaczego centralizatory są używane do spawania rur. Ponadto, rozważamy cechy konstrukcyjne najpopularniejszych modeli z tego, co jest obecnie na rynku. Czym jest centralizator i dlaczego jest potrzebny?

Wydajny sposób na wyrównanie szwu spawu

Nie jest tajemnicą, że istnieją specjalne urządzenia przystosowane do wykonywania idealnie płaskiego przekroju rur. Ale nawet jeśli cięcie jest tak gładkie, jak to możliwe, praktycznie niemożliwe będzie połączenie obu rur z sekcjami do wysokiej jakości spawania.

W rezultacie spoina będzie nierówna, a w rezultacie połączenie nie będzie szczelne. Rozwiązanie tego problemu może służyć jako wewnętrzny lub zewnętrzny centralizator dla rur.

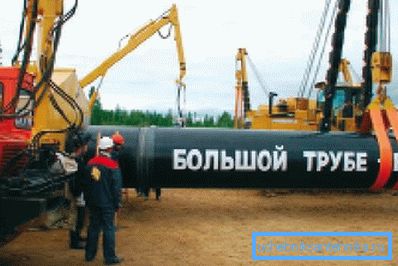

Funkcje operacji

Zarówno metalowe rury, jak i ich analogi PPU, przed spawaniem, muszą być nachylone względem siebie tak płynnie, jak to możliwe, tak aby na złączu nie było luki.

Wykonanie takiej kombinacji plasterków własnymi rękami jest prawie niemożliwe. Co więcej, kombinacja nacięć jest o rząd wielkości bardziej skomplikowana wraz ze wzrostem średnicy rur. Dlatego podczas montażu systemów kanalizacyjnych i innych rurociągów bez użycia osprzętu do ścieków stosowane są specjalne centralizatory.

Urządzenie obejmuje dwie połączone rury i umożliwia ich połączenie ze sobą tak precyzyjnie, jak to możliwe, mocując w tej pozycji. Po spawaniu wykonuje się gwarantowaną spoinę o wysokiej jakości. Następnie urządzenie zostaje zdemontowane, a rurociąg może być używany zgodnie z jego przeznaczeniem.

Główne odmiany

Po podjęciu decyzji o tym, do czego jest używany sprzęt centrujący, rozważ typy urządzeń, które są w sprzedaży.

Wszystkie centralizery, które dziś można kupić w odpowiednich sklepach, dzielą się na dwie główne kategorie - wewnętrzną i zewnętrzną.

• Urządzenia typu zewnętrznego są skracane jako TsN i są przeznaczone do instalacji i stosowania na zewnątrz rur. Urządzenia tego typu, niezależnie od wielkości, są łatwe w użyciu, łatwe do zainstalowania i zapewniają szybkie i efektywne centrowanie. Urządzenia typu zewnętrznego są reprezentowane przez szeroki zakres wyposażenia (konfiguracja mimośrodowa, łączeniowa, hydrauliczna i inne).
• Wewnętrzne centralizatory są skracane do CV i są instalacjami hydraulicznymi.. Urządzenia tego typu od wewnątrz pękają na krawędziach rur, przesuwając ich sekcje do siebie. Zaletą urządzenia jest możliwość zastosowania na rurach o różnych średnicach.

Charakterystyka poszczególnych modyfikacji

Po rozważeniu cech klasyfikacji ogólnej, rozważymy charakterystykę poszczególnych modyfikacji urządzeń centrujących.

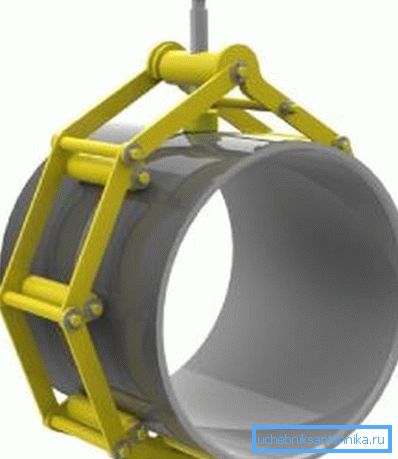

• TsZN - scentralizowany zewnętrzny centralizer przeznaczony jest do łączenia końców rur o średnicy złącza od 50 mm do 2 metrów.

Ważne: Eksploatacja urządzeń jest dozwolona w szerokim zakresie temperatur otoczenia od - 40 ° C do + 40 ° C. Urządzenie to konstruktywnie reprezentuje wielościan z lamelarnymi ogniwami na przegubach.

Elementy łączące są łączone za pomocą mechanizmu śrubowego.

• TsZN-G - zewnętrzny zwornik centralizatora jest zmodyfikowaną wersją poprzedniego urządzenia. Podstawową różnicą tej modyfikacji od poprzedniej jest prostota obsługi i brak konieczności stosowania znacznego wysiłku fizycznego. W rezultacie proces łączenia spawanych elementów jest znacznie przyspieszany bez pogorszenia jakości końcowego efektu. Urządzenie składa się z połączeń płytkowych na połączeniu zawiasowym, ale nie z mechanizmem śrubowym, ale hydraulika służy do ustawiania połączeń w ruchu. Dopuszczalna średnica rur waha się w zakresie 720-2020 mm

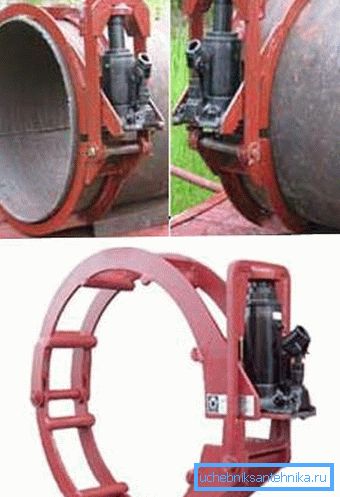

• TsAN-G - scentralizowana łukowata struktura zewnętrzna jest zaprojektowana do pracy przy średnicy przekroju 325-820 mm.

Urządzenie jest odłączalną strukturą składającą się z sekcji połączonych zawiasami. Zastosowanie urządzenia o takiej konstrukcji gwarantuje dodatkową wygodę przy montażu w złączu.

Urządzenie wykorzystuje łukowate sekcje, które są ściskane, regulując cięcia złącza. Liczba łukowatych odcinków zależy od średnicy rur.

Każda z sekcji jest wyposażona w specjalne ograniczniki, które bezpiecznie mocują łączone elementy, zapewniając jednocześnie optymalną jakość i szczelność złącza. Bezpośrednio na sekcjach znajdują się stałe siłowniki hydrauliczne, zaprojektowane dla maksymalnie rozwiniętej siły do ​​5 ton.

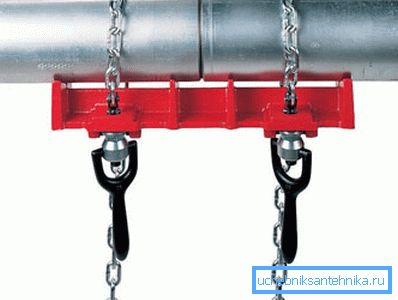

• Centralne Centrum Naukowe - zewnętrzny centralizator łańcuchowy to urządzenie z napędem ręcznym, zaprojektowane do pracy z przekrojem średnicy od 426 do 1420 mm.

W przeciwieństwie do analogów połączeń, instalacje łańcuchowe są w stanie zapewnić większą siłę podczas centrowania. Urządzenia tego typu mogą być wykorzystywane zarówno do budowy, jak i naprawy rurociągów.

Ważne: Konstrukcja łańcucha jest zbudowana za pomocą szybko odłączanych mechanizmów, co ma pozytywny wpływ na wydajność operacyjną.

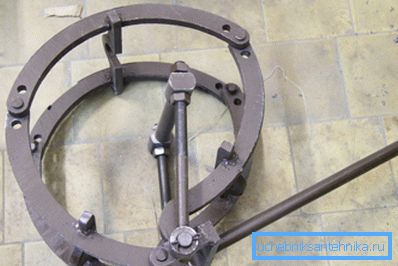

• TsNE - zewnętrzny mimośrodowy centralizator służy do pracy ze złączami o średnicy od 89 do 426 mm.

Urządzenie składa się z kilku łuków chwytających, napędzanych mimośrodowym zaciskiem. Urządzenie może, jest używane do pracy z rurami o różnych średnicach poprzez zmianę osi mimośrodu lub zastosowanie specjalnych przekładek.

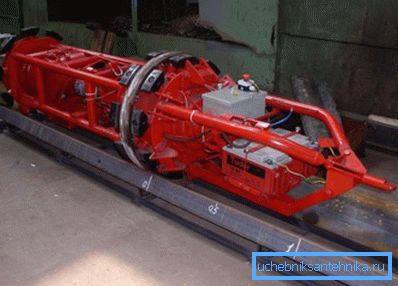

• TsV - centralizator hydrauliczny typu wewnętrznego jest przeznaczony do łączenia końców rur obrotowych i nieobrotowych.

Urządzenie, jeśli to konieczne, nie tylko łączy złącza, ale także nadaje im najbardziej regularny okrągły kształt. Zastosowanie takich urządzeń pozwala na budowanie rurociągów za pomocą ciągłego automatycznego spawania.

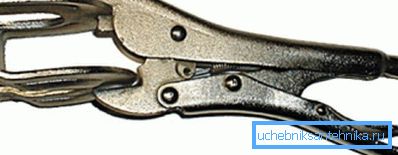

• CA - zacisk centrujący służy do pracy z rurami o małej średnicy.

Ta właściwość i rozsądna cena sprawiają, że urządzenie jest najbardziej popularne wśród nieprofesjonalnych i początkujących kolekcjonerów rurociągów. (Zobacz także artykuł Rura spoiny: Funkcje.)

Wniosek

Zbadaliśmy czym są centralizery, jakie są ich najbardziej popularne odmiany i jakie są ich instrukcje stosowania. Na podstawie tych informacji można wybrać urządzenie, które będzie odpowiadać cechom wykonywanej pracy.

Więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
