Deflektor rur - czym jest i dlaczego jest potrzebny

Nie wszyscy wiedzą, czym jest deflektor, ale wszyscy zauważyli kaptury w kształcie parasola nad kominami niektórych domów. Ten projekt nazywa się "deflektorem", co oznacza "odbłyśnik". Następnie przyjrzymy się bliżej temu elementowi komina, jego celowi i zastanowimy się, jak wykonać takie urządzenie samodzielnie.

Dlaczego potrzebujesz deflektora

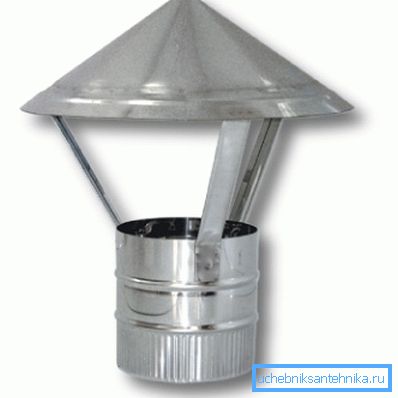

Konstrukcja deflektora jest dość prosta - najczęściej składa się z krótkiej rury z parasolem, która jest umieszczona na rurze komina. Deflektor nazywany jest również wiatrowskazem lub wędzarnią (dowiedz się, w jaki sposób zastępowane są rury kanalizacyjne).

Zwróć uwagę! Mgiełka ma nie tylko praktyczną funkcję, ale jest również starym elementem architektonicznym. Niektóre warianty jego wykonania do dziś pozostają prawdziwym dziełem sztuki.

Jeśli chodzi o cel praktyczny, komin jest przeznaczony przede wszystkim do zwiększenia siły ciągu, poprzez odchylenie strumienia powietrza. Stąd jego nazwa to "reflektor". Gdy wiatr jest odbity, strefa niskiego ciśnienia pojawia się przed kominem, co powoduje zwiększony ciąg.

Badania wykazały, że użycie nawet najprostszego komina zwiększa wydajność każdego komina o 20 procent, a jego wydajność nie zależy od kierunku wiatru i innych warunków.

Jednak nie jest to jedyna funkcja, sensowne jest instalowanie deflektorów na kominach z innych powodów:

• Chroni komin przed opadami atmosferycznymi.
• Zapobiega przedostawaniu się zanieczyszczeń do rury.
• Zapobiega przenikaniu żywych stworzeń.
• Chroni pokrycia dachowe przed iskrami.

Rodzaje deflektorów

Dominic ostatnio pojawił się we wszystkich rodzajach.

Mogą się różnić:

• Kształt czapki;
• Budowa;
• Materiały, z których są wykonane itp.

Dlatego w dalszej części przyjrzymy się bliżej ich gatunkom

Formularz

Teraz czapki z następujących form cieszą się największą popularnością:

• Z płaską nasadką;

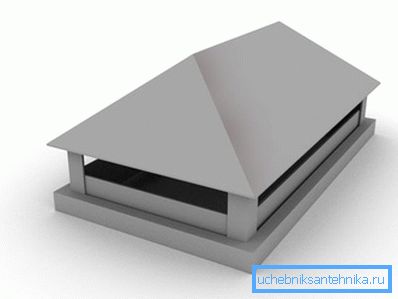

• Hip;
• Z półkolistą czapką;
• Stożkowy;
• Hip.

Wskazówka! Wybór deflektora zależy w dużej mierze od architektury budynku, na przykład deflektory miedzi z płaską nakrętką są zwykle stosowane w domach wykonanych w nowoczesnym stylu. W nowoczesnych budynkach czapki z półkolistym kapturem wyglądają lepiej.

Materiały

Jeśli chodzi o materiały na kominy, najczęściej są one wykonane z ocynkowanego żelaza. To prawda, że ​​ostatnio są produkty pokryte emalią lub nawet warstwą plastiku.

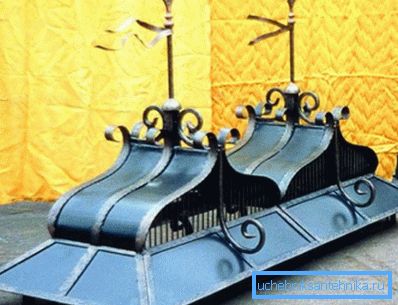

Rzadko spotyka się miedzianą łopatkę. Ponieważ dekoracja dachu jest zwykle używana kute produkty, które mogą mieć różne formy. Oczywiście cena projektanta flyuharok może być bardzo wysoka.

Konstrukcje

Projekty tych urządzeń, jest ich sporo, najbardziej popularne są ostatnio:

• TsAGI;
• Deflektor Grigorovich;
• "Zęby dymne";
• Otwórz Astato;
• Kulisty z rotacją;
• Round "Voller";
• Gwiazda "Shenard".

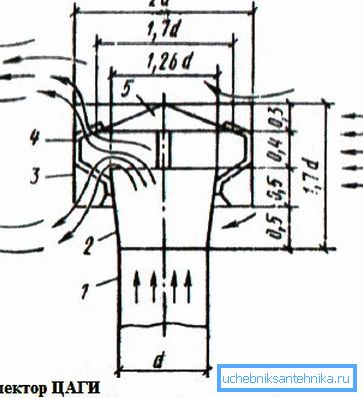

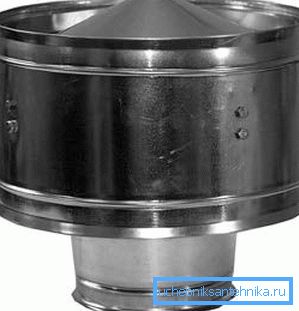

Najbardziej rozpowszechnionym deflektorem wylotowym jest komin Tsagi, dlatego jako przykład należy wziąć pod uwagę jego strukturę.

Tak więc ten projekt składa się z następujących elementów:

• Wlot;
• Obudowa deflektora;
• Dyfuzor;
• Wsporniki;
• Parasol.

Produkcja flyugarki

Należy zauważyć, że można wykonać deflektor na kominie własnymi rękami, a przy tym nie ma nic skomplikowanego. Konieczne jest tylko przygotowanie blachy i dokończenie rysunku, po czym pociąć części i złożyć je.

Na przykład deflektor typu zrób-to-sam dla okrągłej rury jest następujący:

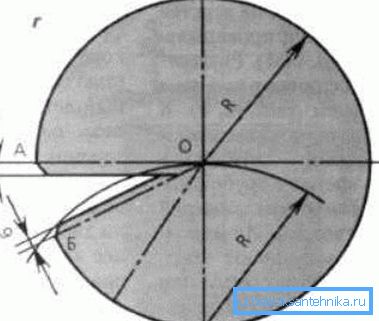

• Najpierw narysuj okrąg na arkuszu. Jego promień powinien być większy niż promień komina.
• Następnie, poprzez środek koła, należy narysować prostopadłe linie środkowe.. Następnie, w punkcie przecięcia O1, musisz umieścić nogę kompasu i wykonać wycięcie B, promień wycięcia powinien być równy promieniowi koła. Punkt przecięcia szeryfu musi być połączony z linią do środka okręgu.
• Następnie trzeba wyciąć kółko i wyciąć w nim segment AOB, który pozwoli uzyskać stożek. Konieczne jest pozostawienie krawędzi do złożenia.
• Następnie gotową część należy zwinąć w stożek i podnieść krawędzie.
• Następnie należy zepsuć cztery statywy do stożka i zainstalować produkt na rurachy Aby to naprawić, możliwe jest wykonanie otworów w szafach i kominie oraz przymocowanie konstrukcji za pomocą śrub lub wkrętów.

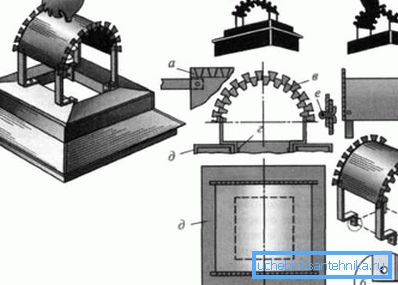

Deflektor kwadratowego lub prostokątnego komina własnymi rękami przedstawia się następująco:

• Przede wszystkim konieczne jest przecięcie prostokąta ze stali w takim rozmiarze, aby przy gięciu zachodził na otwór rury.
• W celu ozdobienia komina, z jego dwóch stron należy wykonać identyczne ukośne nacięcia, które znajdują się w tej samej odległości, co pozwoli uzyskać segmenty trapezowe.
• Następnie musisz wykonać cztery stojaki ze stali i przymocować je nitami do narożników prostokąta.
• Końce słupków są wygięte, jak pokazano na schemacie, w którym jest wykonany otwór.
• Prostokąt musi być wygięty łuk i wstawiony do komina. Aby naprawić konstrukcję, w kominie należy wywiercić otwory i włożyć gwoździe lub szpilki, które powinny wejść w otwory w kominach.

Ta praca się skończyła. Rozważaliśmy najprostsze projekty flyugarok. W razie potrzeby można wykonać bardziej złożone deflektory, a nawet udekorować je wiatrowskazem.

Wniosek

Deflektor jest ważnym elementem komina, ponieważ nie tylko zwiększa łaknienie, ale także zapobiega wielu problemom związanym z jego zatkaniem. Ponadto może odgrywać ważną rolę w projektowaniu domu, podkreślając jego przynależność do określonego stylu. Co więcej, takie urządzenie może być nawet wykonane niezależnie (patrz także artykuł Typy rur kanalizacyjnych i połączeń: kryteria wyboru).

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
