Często, wykonując różne prace w kraju lub w garażu, trzeba zgiąć rurę wokół pewnego okręgu, aby uzyskać prawidłowy kształt geometryczny. Osiągnięcie takiego wyniku jest możliwe tylko za pomocą specjalnego narzędzia, jednak będzie kosztowne zakupić urządzenie do kilku operacji. Aby rozwiązać ten problem, w tym artykule przyjrzymy się, jak samemu wykonać giętarkę do rur.

Giętarka do rur

Cechy wyposażenia

Cel urządzenia

Przy wytwarzaniu różnych konstrukcji metalowych, takich jak altanki, szklarnie, ogrodzenia, meble ogrodowe itp., Rury profilowane są bardzo popularne, ponieważ są trwałe, trwałe i niedrogie. Jednak technologia wytwarzania niektórych z tych struktur wymaga zginania rur w określonym promieniu lub pod pewnym kątem. Ponadto gięcie może być wymagane podczas instalacji rurociągu.

Niemożliwe jest wykonanie takiej operacji rękami, ale giętarka do rur pozwoli ci bez trudu poradzić sobie z zadaniem. Dzięki niemu można zginać rury pod kątem od 0 do 180 stopni. Najczęściej w takich urządzeniach stosowano napęd elektromechaniczny lub hydrauliczny.

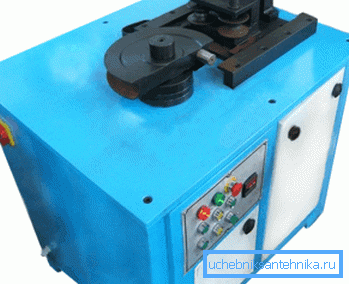

Elektromechaniczna giętarka do rur

Muszę powiedzieć, że to narzędzie jest dość wszechstronne, ponieważ pozwala zginać różne rodzaje rur:

  • Kotłownie;
  • Gaz;
  • Hydraulika;
  • Profil itp.

Jeśli chodzi o materiał, mogą być wykonane z:

  • Zostały;
  • Miedź;
  • Aluminium;
  • Metal-plastik.

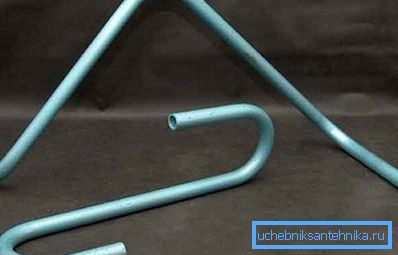

Zakrzywiona rurka

Jedyna średnica rury nie powinna być większa niż dwa cale. W rezultacie zakres tego narzędzia jest bardzo szeroki.

W szczególności jest używany:

  • W kotłowniach;
  • Stacje benzynowe;
  • Podczas instalowania systemów grzewczych i hydraulicznych itp.
Pneumatyczne narzędzia ręczne

Rodzaje urządzeń

Przed przystąpieniem do produkcji narzędzia należy rozważyć, jakie typy giętarki do rur istnieją:

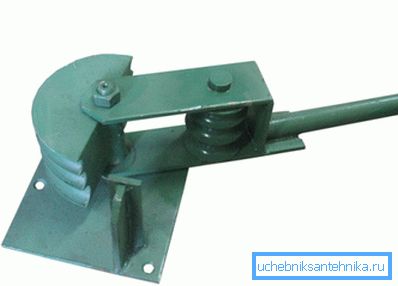

Podręcznik Zaprojektowany do wykonywania takich operacji, jak zginanie pierścieni i łuków o różnych promieniach. Jego waga jest zwykle niewielka, co umożliwia transportowanie narzędzia do miejsca pracy z metalowymi konstrukcjami. Cena takiego produktu nie jest stosunkowo wysoka.

Narzędzie może pracować z profilowanymi rurami o przekroju do 4x4 cm i okrągłymi, o średnicy do 3x3 cm.

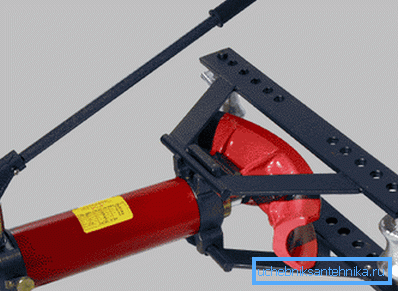

Hydrauliczny ręczny Napęd tego narzędzia ma instalację hydrauliczną, która zwiększa siłę operatora. W rezultacie rury o dużej średnicy mogą być gięte. Oprawa jest zalecana do montażu i demontażu rurociągów gazowych i wodociągowych.
Elektryczny Używany do pracy z rurami w skali produkcyjnej. Umożliwiają zginanie profilowanych produktów o przekroju do 80-40 mm. Limit średnicy okrągłych rur wynosi 30 mm.

Cechą tych produktów jest wysoka wydajność i dostępność dodatkowych funkcji, takich jak sterowanie za pomocą przycisków lub pedałów, obracanie w obu kierunkach itd.

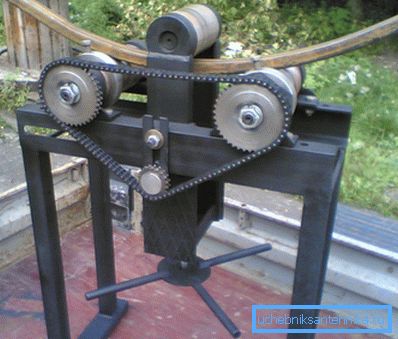

Stacjonarna giętarka do rur profilowanych

Ponadto wszystkie istniejące narzędzia różnią się warunkami eksploatacji dla:

  • Podręcznik - używany do użytku domowego lub bezpośrednio na miejscu instalacji rur.
  • Stacjonarne - to maszyny używane w przedsiębiorstwach, w których gięcie rur jest częścią procesu.

Wskazówka! Jeśli chcesz uzyskać duży promień rury, na przykład, do produkcji łukowatych szklarni, przewrócić deski i wyciąć półokrąg o pożądanym promieniu. Następnie możesz otoczyć fajkę własnymi rękami wokół tego urządzenia.

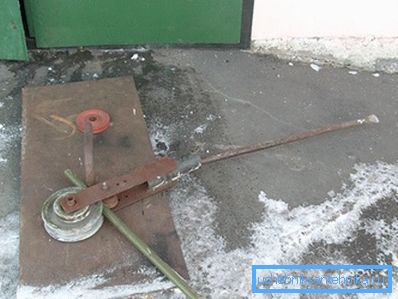

Proste domowe urządzenie do gięcia rur

Tworzenie narzędzi

Wykonywanie prostego urządzenia do gięcia jest dość proste.

Jedyne, czego potrzebujesz, to niektóre umiejętności hydrauliczne, a także pewne narzędzie:

  • Spawarka;
  • Bułgarski;
  • Miarka i ołówek.

Jeśli chodzi o materiały, będziesz potrzebował kilku arkuszy metalu o grubości 3 i 10 mm, a także kilka stalowych prętów.

Tak więc instrukcja wygląda następująco:

  • Pierwszym krokiem jest przygotowanie kół pasowych. Aby urządzenie było uniwersalne, tj. w przypadku rur o różnych średnicach należy zastosować dwa potrójne koła pasowe - parę dla rur półcalowych, parę dla rur calowych i parę dla rur trzy czwarte. Natychmiast muszę powiedzieć, że aby kupić takie koła nie będą działać, więc trzeba je zamówić w warsztacie.

Po każdej stronie koła powinno znajdować się wgłębienie odpowiadające połowie średnicy rury. Rolka nieruchoma powinna mieć minimalną średnicę, ponieważ będzie zależeć od minimalnego promienia gięcia.

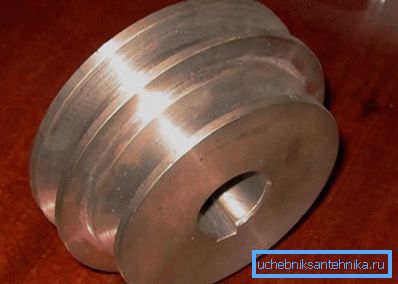

Na zdjęciu - podwójne koło pasowe
  • Następnie należy wykonać podstawę z metalu o grubości około 10 mm, która jest kwadratową płytą z otworami w rogach, do przymocowania do stołu.
  • Następnie w środku płyty należy zainstalować za pomocą spawania sworzeń, którego średnica powinna odpowiadać wewnętrznej średnicy małego potrójnego koła pasowego.
  • Po przygotowaniu łóżka konieczne jest wykonanie mechanizmu obrotu. Aby to zrobić, musisz najpierw ugotować część dwóch metalowych płyt w kształcie litery "U". Wysokość nóg części musi odpowiadać średnicy małego i dużego koła pasowego, tak aby w tej odległości całkowicie zmieścił się duży ruchomy krążek i połowa nieruchomego elementu.
  • Rękojeść o długości około 25 cm jest przyspawana do górnej części, a rura pełni rolę dźwigni.
  • Następnie na krawędzi części zamocowany jest duży sworzeń, który jest mocowany za pomocą zawleczek. Małe koło pasowe jest umieszczane na sworzniu bazowym z całą strukturą.
  • Teraz pozostaje tylko podkreślić nacisk - do tego przyspawana jest jeszcze jedna szpilka i kładzie się na nią koło pasowe.

Proces produkcji części zakończony. Teraz pozostaje tylko naprawić narzędzie na stole i możesz zacząć zginać rury.

Wskazówka! Aby zapobiec spłaszczaniu się rur podczas zginania, należy wypełnić go piaskiem, a końce należy posiekać przy pomocy choopy.

Wniosek

Każdy gospodarz domu może samodzielnie wykonać giętarkę do rur. Oczywiście operacja ta zajmie trochę czasu, jednak to narzędzie jest naprawdę przydatne i na pewno przyda się na farmie więcej niż raz.
