Giętarka do rur lub maszyna do toczenia rury profilowej
Nabycie prywatnego domu lub działki wiejskiej rzadko kojarzy się z chęcią biernego spędzania weekendu. Zajmie to sporo czasu, a na działce pojawi się szklarnia pokryta poliwęglanem, a nad werandą domu zainstaluje się fantazyjny wizjer, który może chronić przed kroplami deszczu i palącym słońcem.
Ramy dla tak ważnych i niezbędnych struktur stają się szkieletem utworzonym z wygiętych rur. Cóż, aby uzyskać wygięcie o danym promieniu i kształcie, potrzebne jest giętarki do rur. W tym artykule porozmawiamy o tym, jak zrobić podobną maszynę do rolek, bez której mistrz domowy nie może tego zrobić.
Co to jest giętarka do rur i dlaczego jest to konieczne?
Maszyna do zwijania rury profilowej lub giętarki do rur jest urządzeniem technicznym, które należy do narzędzi i mechanizmów używanych do pracy z produktami walcowanymi. Dzięki niemu można łatwo zgiąć profil zwykłych materiałów rurowych zgodnie z określonym promieniem. Jego główną zaletą jest możliwość zginania dowolnej liczby produktów o tym samym promieniu.
Zwróć uwagę! Rury gięte mogą być stosowane do montażu rurociągów transportujących ciepłą lub zimną wodę, a także do tworzenia ram różnego rodzaju i kształtów, które są często stosowane w budownictwie.
Wielu zastanawia się, dlaczego trugobib jest potrzebny. Wydaje się, że wzmacnia jeden koniec rury i pociąga za drugim. Ale w rzeczywistości nie wszystko jest takie proste.
Ta metoda prowadzi do następujących konsekwencji:
- Niemożność kontrolowania promienia;
- Gięcie produktu w ten sposób spowoduje utworzenie strefy koncentracji naprężeń, co obniży wytrzymałość konstrukcji;
- Zredukowana trwałość projektu.
Giętarka do rur jest po prostu niezbędna dla domowego rzemieślnika, więc dla wielu istnieje ostre pytanie o cenę takiej maszyny lub rozsądniej jest ją wykonać własnymi rękami.
Jak wybrać?
Gdy nabywa się jakiś instrument na własny użytek, każdy mistrz powinien kierować się zasadą jego uzasadnionej potrzeby.
Rada Narzędzie, za pomocą którego rury są zwijane, musi prawidłowo spełniać swoje funkcje, nie wymagając od właściciela dodatkowych kosztów.
Kryteria wyboru mechanizmu tego rodzaju:
- Typ napędu Wybór dokonywany jest w zależności od wymiarów rur, oczekiwanej ilości pracy i intensywności użycia narzędzia;
- Maksymalne parametry geometryczne przetworzonych produktów profilowych;
- Zasada działania maszyny, w zależności od specyfiki wykonywanych operacji.
Kolejnym ważnym czynnikiem jest rozmiar samej maszyny. W zależności od lokalizacji na pulpicie lub w oddzielnym rogu możesz wybrać stacjonarne narzędzie wielofunkcyjne.
Giętarka do rur
Głównym celem tego typu narzędzia jest zwijanie ukształtowanej rury, to jest nadawanie pożądanemu kształtowi wykroju.

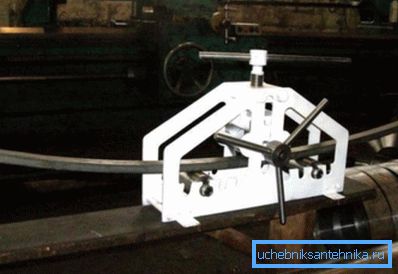

Najbardziej rozpowszechnionym wśród rzemieślników domowych jest dokładnie trójwalcowa wersja maszyny z napędem ręcznym. Taka jednostka to trójkątny wzór trzech rolek o szerokości równej przekrojowi poprzecznemu obrabianego przedmiotu.
Rolki znajdujące się w podstawie konstrukcji są połączone za pomocą napędu łańcuchowego. Górny walec jest częścią mechanizmu śrubowego z zaciskiem śrubowym lub naciśnij.
Ten górny walec może wykonywać ruch posuwisto-zwrotny w kierunku pionowym.
- Rura jest umieszczona na dolnych rolkach i dociśnięta do górnej, połączonej z mechanizmem śrubowym;
- Obracając rączką, kapitan wytwarza przeciągnięcie;
- Ponadto, bez usuwania obrabianego przedmiotu z młyna, zwiększamy ciśnienie, dokręcając śrubę zaciskową na kilka zwojów;
- Obrabiany przedmiot zostanie ponownie narysowany.
Opisany cykl należy powtarzać, aż rura będzie miała pożądany kształt.
Rodzaje giętarek
Pomimo tego, że urządzenie wydaje się dość proste, istnieje ogromna liczba takich konstrukcji. Według niektórych podstawowych funkcji są one podzielone na następujące kategorie.
Zgodnie z rodzajem napędu, maszyna do rury profilowej może być:
- Elektromechaniczne. Napęd dla takiego urządzenia jest konwencjonalnym lub krokowym silnikiem. Co więcej, zwykle łączymy się przez dolną skrzynię biegów, która pozwala na równomierne rozciąganie zastosowanych wysiłków w czasie, aby osiągnąć wysoką jakość gięcia;
Zwróć uwagę! Silnik elektryczny może napędzać walcarkę lub system dźwigniowy maszyny typu dorn.
- Hydrauliczny. Mocniejsza wersja projektu z napędem ręcznym. Zastosowanie jako mechanizm zaciskowy siłownika hydraulicznego zmniejsza wysiłek wymagany do zginania;
- Podręcznik. Najczęstszy rodzaj mechanizmu, który zwykle występuje w warsztacie każdego mistrza i dobrego właściciela.
Zwróć uwagę! Wypożyczanie przedmiotu obrabianego i wytwarzanie siły dociskowej jest wytwarzane tylko przez siłę wywieraną przez operatora.
Zgodnie z metodą gięcia walcownie można sklasyfikować w następujący sposób:

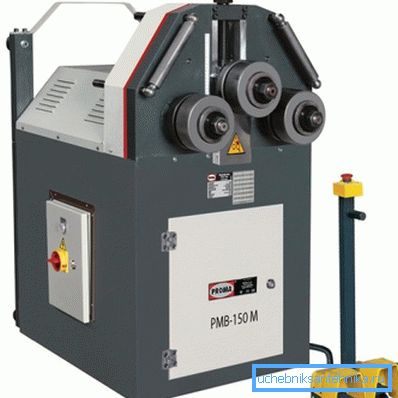

- Dornovoi - Z reguły produkcja przemysłowa. Najczęściej można spotkać elektromechaniczne lub hydrauliczne. Zalety tego projektu obejmują jakościowe odkształcenie z małym określonym promieniem gięcia;
- Segmentowy - do pracy z cienkościennymi rurami z miękkiego metalu. Powszechnie stosowane przez hydraulików i twórców systemów grzewczych. Składa się z dwóch dźwigni z uchwytami do giętych produktów. W miejscu ramion obrotowych ustawić trzpień o pożądanym promieniu. W tym przypadku wygięcie następuje po zamontowaniu rury za pomocą pokrętła
- Wiosna - jest gęstą sprężyną o określonej średnicy, do której przechodzi rura. Aby uzyskać wysokiej jakości gięcie, musisz mieć spore doświadczenie. Zwykle używane przez klimatyzatory;

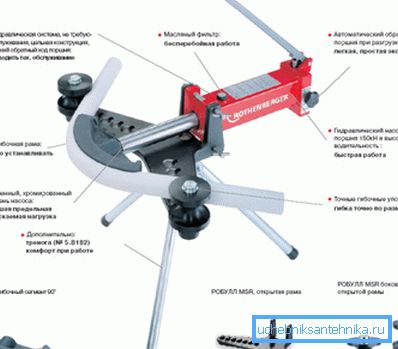

- Kusza - stosowane do odkształcania cienkościennych rur miedzianych, aluminiowych i stalowych. Jest to struktura w kształcie litery T, na której zamocowane są uchwyty na rurki, a pośrodku znajduje się ruchoma dźwignia z wymiennymi trzpieniami. Po naciśnięciu klamki dźwignia jest wysunięta, a mechanizm zapadkowy pozwala stopniowo zwiększać siłę zginającą.
Zrób to sam

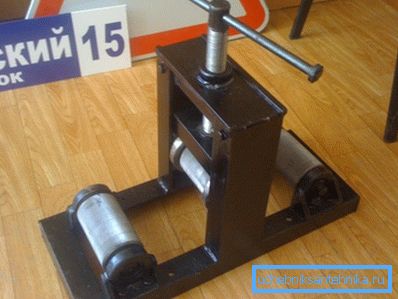

Na przykład rozważymy instrukcje tworzenia trójrolkowego modułu ręcznego:
- W roli ciała można zastosować blachy stalowe o grubości 3 mm, na które nakładamy znakowanie za pomocą zwykłego ołówka;
- Walce mogą być wykonane z krążków linowych wyposażonych w łożyska;
- Siedzisko do wałka jest wiercone za pomocą konwencjonalnej wiertarki elektrycznej;
- Naprzeciwko walca, dostatecznie wysoka nakrętka jest przyspawana na samej górze, która będzie częścią mechanizmu zaciskowego;
- Część w kształcie litery U jest spawana, wyposażona w otwory montażowe na śrubę rolkową. Spawana podkładka będzie odpowiedzialna za podnoszenie rolki dociskowej.
Podsumowując
Rury walcarki na zimno pozwolą Ci skutecznie giąć produkty różnych typów i rozmiarów. Budując się lub kupując taką jednostkę i instalując ją w swoim własnym warsztacie, możesz być pewny, że budowa ram nawet najbardziej dziwacznych form nie będzie już dla ciebie problemem.
Za pomocą takiego narzędzia stworzysz szklarnię, oryginalną szopę i wszelkie inne konstrukcje, których potrzebujesz.
A film w tym artykule ujawni ci jeszcze więcej niuansów tworzenia własnego narzędzia.
