Giętarka do rur profilowanych: cechy konstrukcyjne i

W tym artykule porozmawiamy o tym, jak wykonać giętarkę do rury profilowej przy użyciu dostępnych materiałów. Ponadto uwzględniamy cechy konstrukcyjne, które łączą wszystkie rysunki giętarki do rury profilowej.

Ale na początek określimy cechy działania urządzenia.

Funkcje aplikacji

Nie jest tajemnicą, że profilowana rura metalowa jest niezbędnym materiałem budowlanym do instalacji takich obiektów jak szklarnie, altany, zadaszenia itp.

Oczywiście łatwo jest kupić gotowe, używane lub nowe elementy z zakrzywionego profilu, ale cena takiego zakupu będzie wysoka. Możesz spróbować zmienić konfigurację pustego metalu własnymi rękami. Doprowadzi to jednak do deformacji produktu, a dokładniej do zmiażdżenia jego ścian.

Rozwiązaniem tego problemu będą domowe giętarki do rur profilowanych. Dlaczego domowe? Przyczyna wyboru domowego urządzenia jest oczywista - fakt, że maszyna wykonana prawidłowo ręcznie będzie o rząd wielkości silniejsza i trwalsza niż gama niedrogich urządzeń w ofercie.

Zasada działania urządzenia jest prosta: pomiędzy szybami jest umieszczony pusty w środku metal o prostokątnym lub okrągłym przekroju poprzecznym, którego położenie zmienia się zgodnie z pożądanym kątem zagięcia. Ponadto, wały są napędzane, dzięki czemu rura jest walcowana i gięta w wymagany sposób.

Cechą wszystkich maszyn do gięcia rur jest to, że mechaniczne obciążenie przedmiotu obrabianego jest rozkładane stopniowo i jednakowo w różnych punktach, przez co nie dochodzi do zagnieceń ścian.

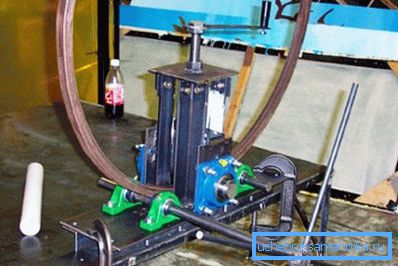

Konstrukcja giętarki do rur

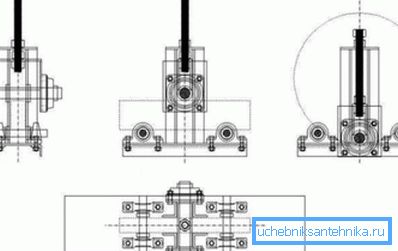

Rysunki ręcznego giętarki do rur profilowych mogą się różnić w zależności od rodzaju urządzenia i jego cech konstrukcyjnych.

Obowiązkowe elementy w konstrukcji modyfikacji z napędem ręcznym lub hydraulicznym to:

• rama (ramka), na której montuje się wszystkie elementy;
• dolna i górna deska;
• dwa lub więcej przystanków rurowych;
• szyby;
• siłownik hydrauliczny lub brama wyposażona w uchwyt.

Rama, na której zamontowane są wszystkie elementy, może mieć dwa typy:

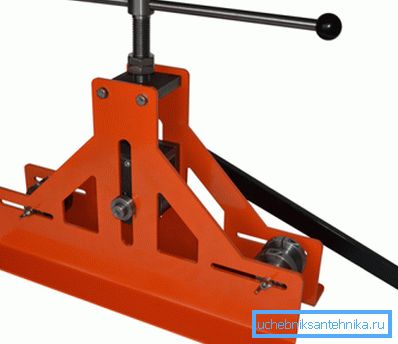

• zamknięty typ charakterystyka fabrycznych urządzeń;

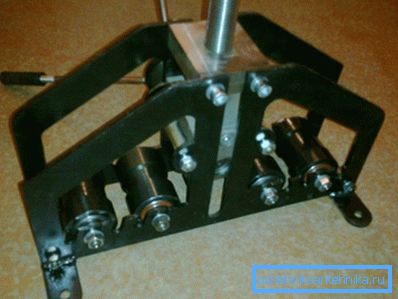

• typ otwarty ze względu na prostotę urządzenia jest typowy dla większości urządzeń improwizowanych.

Ważne: Instrukcja obsługi urządzeń z otwartą ramą jest o rząd wielkości prostsza niż wykonywanie podobnych operacji na zamkniętej ramie. Ale w drugim przypadku operacja jest bezpieczniejsza, ponieważ praktycznie nie ma otwartych komponentów mobilnych.

Cechy technologiczne

Osobno należy zwrócić uwagę na formę, która jest różnym wałkiem do rury profilowej giętarki do rur. Jeżeli podczas pracy z rurami o przekroju kołowym stosuje się wałki z zaokrąglonym wycięciem, to walcowane sekcje mogą być gięte za pomocą wałów o odpowiedniej konfiguracji wycięcia (patrz również artykuł Okucia do rur z tworzyw sztucznych - przegląd głównych opcji i ich cech).

Jednak biorąc pod uwagę fakt, że walcowanie profilu podczas gięcia nie implikuje potrzeby podtrzymywania ścian bocznych, można użyć wałów, których szerokość będzie wielokrotnie większa niż szerokość profilu, co z oczywistych powodów jest niemożliwe przy obróbce okrągłych rur.

Subtelności samoprodukcji

Po rozważeniu zasady działania i cech urządzenia, nadszedł czas, aby zdecydować, jak wykonać własną maszynę do gięcia rur dla kształtki.

Aby zmontować prostą ręczną giętarkę do rur, wymagane są następujące narzędzia i materiały:

• spawarka;
• zaciski;
• LBM "bułgarski" z dyskami do cięcia metalu;
• miara kwadratów i taśm;
• cięcie stalowego kanału lub kąta (wielkość dobiera się zgodnie z rozmiarami rur);
• duża śruba i nakrętka z odpowiednim gwintem (najlepszym rozwiązaniem byłaby brama całkowicie zdjęta z niepotrzebnej prasy ręcznej);
• 6 dużych jednowymiarowych łożysk;
• grubościenna rura o średnicy zewnętrznej odpowiadającej wewnętrznej średnicy łożyska;
• niepotrzebna stalowa korbowód z gwiazdką z roweru;
• dodatkowe koło rowerowe z tylnego koła;
• łańcuch rowerowy.

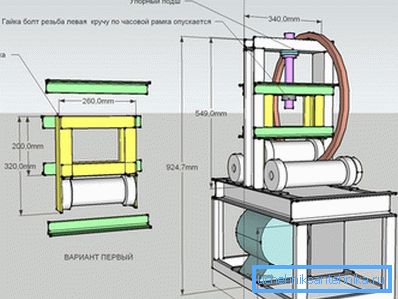

Po przygotowaniu wszystkich narzędzi i materiałów możesz zacząć pracę. Jako przykład wykorzystamy poniższy rysunek improwizowanej giętarki do rur w kształcie rury.

Instrukcja montażu jest prosta i składa się z następujących kroków:

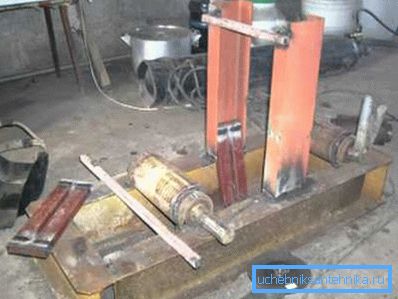

• Z kanału wycinamy półwyroby do produkcji poziomej ramy i spawamy je w solidną ramę. Jeśli istnieje solidna metalowa płytka o odpowiednich rozmiarach, możliwe jest znaczne uproszczenie i przyspieszenie instalacji.
• Półwyroby dla prowadnic pionowych są wycinane z kanału i przyspawane do rodzaju gilotyny "U". Pionowe prowadnice są przyspawane do ramy, jak pokazano na rysunku.
• W następnym kroku łożyska są przyspawane do ramy. Jeśli istnieją łożyska o takiej konfiguracji, jak pokazano na rysunku, można użyć połączenia śrubowego, nie spawane.

• W górnej poprzeczce prowadnic pionowych pod bramą wywiercony jest otwór. Wstępnie nakręcona nakrętka jest przyspawana do otworu.
• W otwory łożysk zamontowane na ramie wsuwa się rurkę, którą odcina się tak, aby na każdym końcu pozostał koniec 2-3 cm, które chwytamy rurami tak, aby obracały się wokół własnej osi, ale nie przechodzą z boku na bok.
• Następnie montujemy łożyska, resztki rury i kanał górny, który wzdłuż prowadnic zostanie opuszczony i wywrze nacisk na zakrzywioną rurę. Górna płaszczyzna tego węzła jest zaprojektowana tak, aby opierała się o koniec bramki i wywierała nacisk na cały węzeł, przesuwając go do łóżka.

• Wyposażamy dwa łożyska zamocowane po jednej stronie łóżka zębatkami przyspawanymi do końców rur.
• Korbę rowerową mocujemy za pomocą osi pedałów do jednej z gwiazd, która będzie pełniła rolę klamki.
• Między gwiazdkami naciągamy łańcuch, a urządzenie jest gotowe do pracy.

Ważne: nie wskazaliśmy dokładnie dokładnych rozmiarów, ponieważ takie instalacje są wykonywane z tego, co jest pod ręką. Należy jednak upewnić się, że grubość użytego metalu jest nie mniejsza niż 2-3 mm.

Wniosek

Teraz już wiesz, jak wykonać ręczną giętarkę do rur, którą można zastosować na farmie. Możesz znaleźć więcej przydatnych informacji, oglądając wideo w tym artykule (zobacz także artykuł Okucia do rur stalowych - analizujemy wszystkie funkcje).
