Giętarka do rur w domu

W procesie pracy z rurami często konieczne jest układanie rurociągu w trudno dostępnych miejscach, w których same bezpośrednie produkty nie są wystarczające. W takich przypadkach istnieje zapotrzebowanie na krzywoliniowe i zakrzywione elementy, które nie są dostępne w sklepach ze sprzętem komputerowym, a co, pytasz?

Najłatwiejszym i najtańszym sposobem rozwiązania problemu jest użycie specjalnego narzędzia - giętarki do rur, które omówimy w naszym artykule.

Narzędzie do gięcia rur

Urządzenia do gięcia rur mogą być:

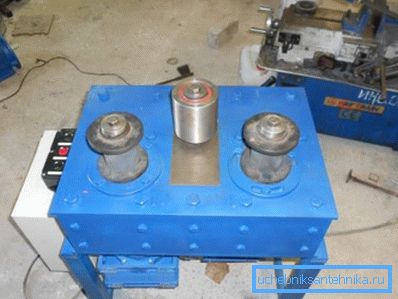

• Hydrauliczny - Wydajna giętarka do rur stalowych jest w stanie poradzić sobie z produktami o dużej średnicy, często wykorzystywanymi w obiektach przemysłowych.
• Mechaniczny. To narzędzie ma średnią moc.
• Tame. Są one stosowane do produktów o średnicy do 50 mm i profilowane o przekroju do 40 mm.

Uwaga! Używanie ręcznego giętarki do cienkościennych rur nie przesadza, ponieważ produkty nie mają wysokiej wytrzymałości na ściskanie i krzywizny. I wszyscy wiemy, że nawet małe pęknięcie jest zakazem używania.

Ponadto, narzędzia te różnią się również materiałem, z którego wykonane są zginane produkty:

• Hydrauliczne lub mechaniczne giętarki do rur ze stali nierdzewnej.

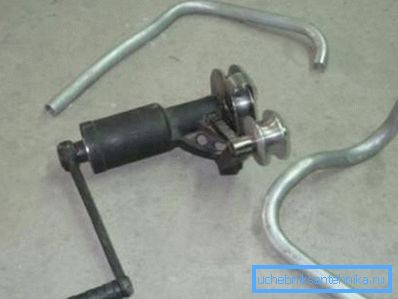

• Ręczna giętarka do rur metalowych.

Zwróć uwagę! Urządzenie do nadawania kształtów elementom rurociągu nie będzie odpowiednie dla produktów walcowanych profilowo.

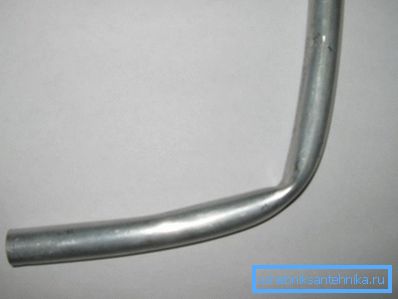

Na pierwszy rzut oka prosty proces gięcia produktów jest dość skomplikowany, dlatego należy zachować ostrożność, aby uniknąć następujących wad:

• Zgniatanie materiału, powodujące zwężenie wewnętrznej średnicy rury i odpowiednio zmniejszoną przepuszczalność. A powstawanie blokad w takich miejscach doprowadzi do napraw i inwestycji w celu przywrócenia sprawności systemu kanalizacyjnego.
• Rozciąganie i ścienianie ścianki rury, co wpływa na jej wytrzymałość, zmniejsza maksymalne dopuszczalne ciśnienie.

Zwróć uwagę! Właściwie dobrane narzędzia do każdego przypadku pozwolą na jakościowe wykonanie gięcia produktów zgodnie z określonymi parametrami. Dzięki takiemu narzędziu można zoptymalizować układanie komunikatów w budynku, efektywnie wykorzystując przestrzeń lokalu i nie uszkadzając wydajności rurociągu.

Jakiekolwiek giętarki do rur można nabyć w działach budowlanych supermarketów, po złożeniu na nie sumy pieniędzy lub samemu.

Narzędzie do gięcia rur okrągłych

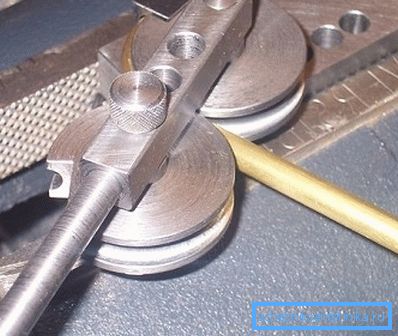

Konstrukcja giętarki do rur jest dość prosta - są to dwa obrabiane koła:

• Jeden z nich jest naprawiony na stałe.
• Drugi obraca się na orbicie wokół pierwszego w odległości równej średnicy zginanej rury.

Zasada działania urządzenia również nie powoduje trudności - produkt układa się między kołami pasowymi, a przesuwając swobodnie obracające się koło pasowe, wygina się wzdłuż określonego promienia.

Domowe narzędzie

Wykonując domowe giętarki do rur okrągłych, natychmiast zadbaj o ich wszechstronność, czyli możliwość gięcia produktów o różnych średnicach.

Dlatego konieczne będzie przygotowanie nie pary kół pasowych, ale przynajmniej trzech par (na samej drodze prowadzącej na farmie):

• Jedna para na pół cala średnicy.
• Kolejny - na 3/4 rurze.
• Trzecia obliczona na cal średnicy.

Nie można kupić niezbędnych kół pasowych, więc jeśli nie jesteś profesjonalnym torem, zamów je w najbliższym warsztacie.

Niuanse frezowania głównych części giętarki do rur to:

• Do produkcji koła pasowego należy przede wszystkim obserwować promień i głębokość rowka.
• Końce każdej pary kół powinny mieć wycięcie podobne do połowy odcinka rury.
• Ważny jest również stosunek średnic części. Stacjonarne koło pasowe powinno być mniejsze, ponieważ zależy od niego minimalny promień możliwego zginania. Średnica drugiego (walcowanie), aby przekroczyć rozmiar ustalony nie mniej niż dwa razy.

Dla twojej informacji! Cena toczenia jest niska, więc nie wpłynie znacząco na ostateczny koszt narzędzia.

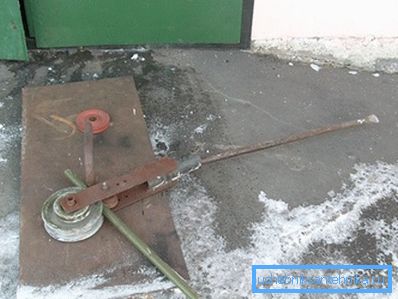

Następnie instrukcja niezależnych działań na urządzeniu giętarki do rur:

• Podstawa do montażu kół pasowych może służyć jako kwadrat, wycięty z blachy grubościennej (co najmniej 10 mm). Należy natychmiast wywiercić cztery otwory do zamocowania na blacie w warsztacie. Lub spawać kwadrat z kolumną do zagłębiania i betonowania z rury o średnicy 100-150 mm.
• Pośrodku blachy spawamy kołek o średnicy równej średnicy wewnętrznej mniejszego koła pasowego. Druga pionowa będzie służyć jako zatyczka dla wygiętego produktu.
• Kolejnym etapem jest stworzenie mechanizmu obrotowego. Z grubego stalowego paska o szerokości 50 mm trzeba spawać literę P. Wysokość naszego P-ki powinna być równa sumie średnicy dużego ruchomego koła i połowy stacjonarnej średnicy. Dla ich łączników w P-ke wiercimy otwory, odległość pomiędzy stopkami P-ki powinna nieznacznie przekraczać grubość koła pasowego.
• Spawamy uchwyt o długości około 250 mm na górę tej części. Włożona do niego rura służy jako dźwignia w procesie gięcia.

• Zbieramy wszystkie szczegóły. Mały krążek wkładany jest do wnętrza P-ki i montowany jest na ramie razem z nim, mocujemy duży za pomocą szpilek, a nasza giętarka do rur jest gotowa.

Wskazówka! Aby uniknąć powstawania defektów w miejscu zgięcia, zabezpieczyć się i wypełnić rurę piaskiem oraz ułatwić gięcie grubościennych produktów o dużej średnicy - ogrzać je.

Różne sposoby gięcia rur

1. Giętarka do rur aluminiowych jak również ręczna giętarka do rur miedzianych może być kilku typów:
2. Dźwignia.
3. W postaci kuszy.
4. Hydrauliczny.
5. Elektryczny.

1. Ciekawą opcją jest giętarka z rurką sprężynową do rur miedzianych. Jest to sprężyna wykonana z wysokiej jakości stali z przedłużeniem w kształcie lejka z jednej strony ułatwiającym unoszenie / podnoszenie. Rura jest umieszczona wewnątrz sprężyny, następnie wykonuje się zginanie. Trwały materiał sprężyny w tym samym czasie nie pozwala na złamanie i zmiażdżenie rury.
2. Podobna giętarka z rurką sprężystą stosowana jest również do rur metalowo-plastikowych, różnią się one przyłożonymi siłami.

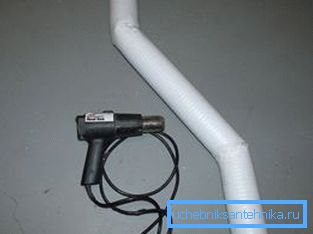

3. Wyroby z tworzyw sztucznych wygina się poprzez podgrzewanie na zakręcie - do tego można użyć suszarki budowlanej.

Wniosek

Konieczność użycia powyższego narzędzia jest bezdyskusyjna w przypadkach, gdy układanie rurociągu jest niemożliwe z powodu istniejących przeszkód. Jest również używany do podgrzewania elementów, na przykład do domowej suszarki do ręczników.

W prezentowanym wideo w tym artykule znajdziesz dodatkowe informacje na ten temat.
