Jak zrobić giętarkę do rur własnymi rękami w domu

Praca w domu lub na terenie wiejskim czasami wymaga zginania metalowej taśmy, okrągłej lub profilowanej rury wzdłuż pewnego promienia. Jeśli zdarza się to rzadko, nie ma sensu zakupić wyposażenia fabrycznego. W tym artykule omówimy sposoby, dzięki którym można zmontować giętarkę do rur własnymi rękami w warunkach domku lub w domu.

Trochę teorii

Najpopularniejszymi produktami z metalu są dzisiaj kształtki, które można wykorzystać do stworzenia:

• płoty;
• meble ogrodowe;
• sieci;
• tymczasowe schrony dla samochodów;
• szklarnie;
• układanie sieci wodociągowych;
• garaże.

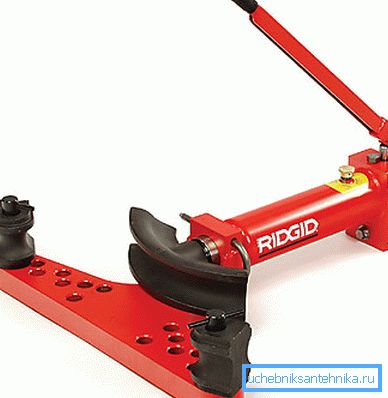

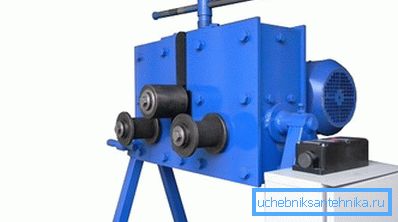

Podstawą technologii takich konstrukcji jest zdolność do właściwego gięcia rur pod wymaganym kątem. W przedsiębiorstwach do tego jest specjalny sprzęt, który pozwala na wykonanie zakrętów produktów pod kątem 0-180 °.

W tym przypadku praca jest wykonywana przy użyciu energii elektrycznej lub hydrauliki. Umożliwia to łatwe gięcie rur z różnych materiałów o średnicy do 50 mm.

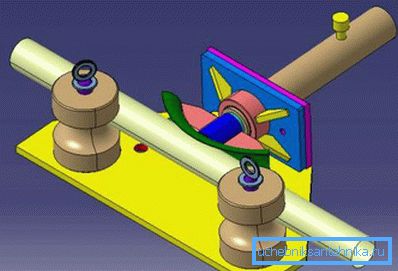

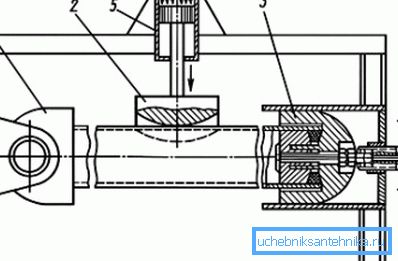

Cechy konstrukcyjne narzędzia

Składa się z:

• ramki - otwarte lub zamknięte;
• cylinder hydrauliczny - pełni rolę mechanizmu siły;
• dolny i górny pasek;
• dwa ograniczniki rur.

Rozważ więcej:

1. Wersja ręczna powinna być wyposażona w urządzenie ciśnieniowe zainstalowane w tylnej części skrzyni sprzętowej, a także w uchwyt i zawór przelewowy.
2. Olej wlewa się przez górną część cylindra, gdzie znajduje się odpowiednia wtyczka.

1. Dolny pręt instalacji jest przykręcony do gwintowanej części przedniej części łóżka, a następnie dociskany do nakrętki mocującej.
2. Górna mocowana za pomocą dwóch śrub i zamka.
3. Podczas pracy trzpień jest wysunięty, zdolny do powrotu z powrotem z powodu działania sprężyny umieszczonej w cylindrze hydraulicznym.
4. Oba paski urządzenia wykonane są w formie spawanej konstrukcji.
5. Otwory wykonywane są na poprzecznych płytkach, które służą do montażu ograniczników.
6. Poniżej znajdują się gwintowane otwory do regulacji śrub, regulacja wysokości.

1. Ogniskiem maszyny jest element w postaci sworznia, jest on instalowany w otworach na listwach. Pośrodku znajduje się "strumień", który służy jako przystanek dla wygiętej rury.
2. Segmenty gnące wykonane są z odlewu ze stali precyzyjnej.
3. Napęd do ręcznego wyposażenia jest mechaniczny i hydrauliczny, elektronarzędzia są elektryczne.

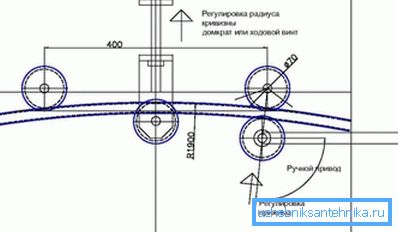

Rury profilowane, dzięki swojej konstrukcji, mają cienką ściankę, która umożliwia oszczędzanie metalu. Przekrój poprzeczny może być prostokątny, w kształcie kwadratu lub owalu, dlatego jeśli wykonasz rysunki giętarki do rur profilowych własnymi rękami, powinieneś pamiętać, że różnią się nieco od standardowych.

W takim przypadku rolki należy dobierać na podstawie profilu zamierzonej rury, która musi być zgięta, aby nie odkształcić jej przekroju.

Wykonujemy giętarkę do rur niezależnie

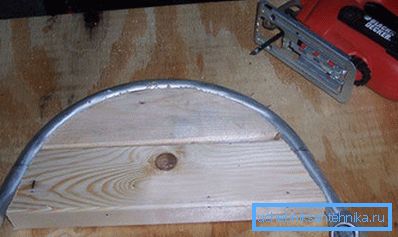

Z drewna

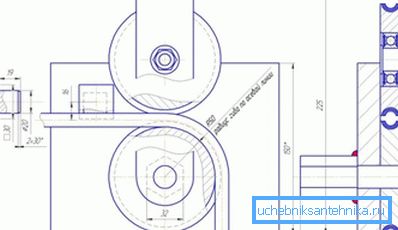

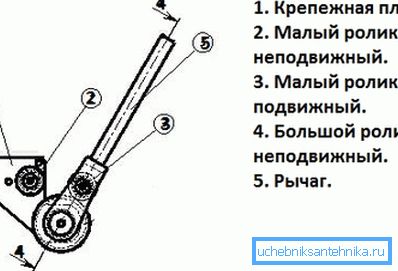

Taka giętarka do rur okrągłych jest jedną z najprostszych na Twoich rękach, ponieważ nie potrzebujesz do niej specjalnych detali, na przykład cylindra hydraulicznego. Konieczne będzie wykonanie połowy okręgu drewna, którego promień odpowiada twojemu wzorowi.

Wskazówka: upewnij się, że rura jest cicho umieszczona między stoperem a szablonem.

Ta opcja dobrze sprawdziła się w pracy z rurami wykonanymi z aluminium i stali. Utworzenie szablonu nie będzie trudne i nie będzie praktycznie żadnych kosztów finansowych.

Wskazówka: dla różnych średnic rur należy wykonać inne urządzenie.

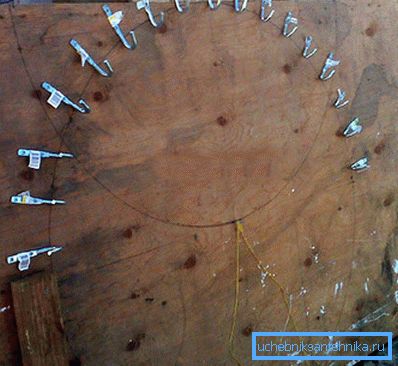

Od metalowych haczyków

Poniżej znajduje się kolejna opcja, która pozwala na wykonanie domowej konstrukcji gięcia rur bez większych trudności i kosztów finansowych:

1. Przygotuj metalowe haczyki o wysokiej wytrzymałości.
2. Zainstaluj je na solidnej podstawie w odległości do 50 mm od siebie, ale zależy to bezpośrednio od średnicy produktu, który chcesz wygiąć.
3. Powinieneś mieć półkole.
4. Na jednym końcu, ułóż dłoń w wygodę.

Metodę można uznać za uniwersalną, ponieważ pozwala pracować z różnymi średnicami, a cena urządzenia jest niska. Aby to zrobić, wystarczy zmniejszyć lub zwiększyć odległość między hakami, aby można było pracować z rurami o różnej grubości.

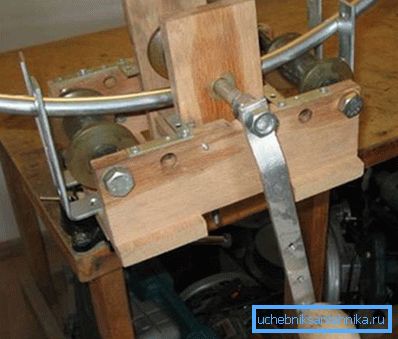

Z rolek i cylindra

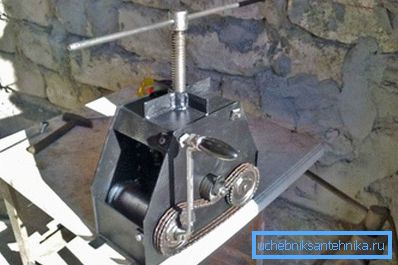

Rozważmy teraz bardziej złożoną strukturę - wykonanie giętarki do rur profilowanych własnymi rękami z walców i cylindra, który może zginać obrabiany element pod dowolnym kątem, nawet 360 °. W rzeczywistości, wykonasz ręczne giętarki do rur z własnymi rękami, podobne do sprzętu hydraulicznego.

Proces odbywa się dzięki obracającemu się cylindrowi i rolkom do mocowania przedmiotu obrabianego.

Pierwszy daje możliwość zmiany kąta rury według własnego wyboru, więc musi mieć możliwość swobodnego poruszania się. Poniżej znajduje się przewodnik po tworzeniu projektu.

Będziesz potrzebował:

1. 2 kawałki blach stalowych o długości do 300 mm i grubości 5-10 mm.

1. 4 szt. Naroży stalowych z półkami 50x50 mm.

1. Przygotuj drewniany szablon desek o grubości do 30 mm.

1. Weź stalową płytę i zabezpiecz ją od spodu.

1. Zamocuj narożniki o długości do 300 mm na podstawie konstrukcji, aby uzyskać wytrzymałość.

1. Założyć drugą blachę stalową na górze.

1. Wykonaj w nim otwór - wiertło lub spaw, o średnicy większej niż średnica śruby, która zostanie w nim zainstalowana. Funkcja śruby ma służyć jako podparcie dla zginanego materiału.

1. Przymocuj narożniki i rolki prowadzące do górnej płyty, orientując je do wnętrza konstrukcji.

Giętarka do rur, którą wykonałeś własnymi rękami, pozwoli zmienić kąt dowolnego produktu z profilu.

Wniosek

W tym artykule nauczyłeś się, jak zrobić giętarkę do rur własnymi rękami do standardowej rury i rury profilowej. Opowiadano o trzech projektach, które można wykonać niezależnie za niewielką kwotę. Wybór każdego z nich zależy przede wszystkim od średnicy przedmiotu obrabianego i jego ilości, ponadto istotną rolę odgrywa tu dostępność surowców.

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
