Krany do wentylacji: główne odmiany i ich charakterystyczne

Podczas instalowania okapu do kuchni z odpowietrznikiem do wentylacji, oprócz samego urządzenia, stosowany jest kanał powietrzny, który z kolei łączy kaptur z szybem wentylacyjnym. Kanał jest utworzony z prostokątnych lub okrągłych rur i kształtek, które umożliwiają zmianę kierunku trasy.

Podobna zasada jest stosowana w przemysłowych systemach wentylacyjnych, gdzie zgodnie z konstrukcyjnymi i specyficznymi cechami obiektu budowlanego, proste rury naprzemiennie z elementami kształtowanymi, które umożliwiają zmianę kierunku trasy pod wymaganym kątem.

W tym artykule omówimy główne typy elementów kształtowych używanych do zmiany kierunku kanału.

Funkcje konstrukcyjne

Zagięcie (kolano) to element łączący w kanale, który umożliwia zmianę przebiegu systemu wentylacji dłońmi. Nowoczesne łuki na sprzedaż to produkty wytwarzane z różnych materiałów, w tym ze stali czarnej, stali nierdzewnej lub ocynkowanej, tworzywa sztucznego (do instalacji ekstraktów domowych) itp.

Oddzielny rodzaj kolan ze względu na cechy konstrukcyjne, nie jest używany jako elementy łączące przy budowie kanałów powietrznych, ale jako przemysłowe zewnętrzne emisje boczne. W takich elementach instalowane są specjalne przegrody lub perola, które zapobiegają wnikaniu zanieczyszczeń i ciał obcych do rur.

Ważne: Obszar wentylacji jest ważnym parametrem, który należy wziąć pod uwagę przy wyborze produktu.

Obszar w tym przypadku jest określony wzorem: Sc = L x 2,778 / V.

• Sc jest obliczonym obszarem
• L to natężenie przepływu powietrza przechodzącego przez rurę.
• V to prędkość, z jaką powietrze przepływa przez wentylację,
• 2778 jest współczynnikiem, zgodnie z którym wymiary są spójne (na przykład metry i centymetry).

Klasyfikacja według rodzaju materiałów produkcyjnych

W zależności od rodzaju użytego materiału do produkcji, zakręty użyte do budowy systemów wentylacyjnych dzielą się na następujące modyfikacje:

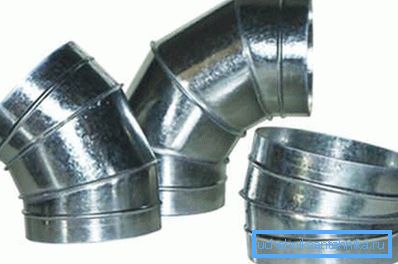

• Ocynkowane przewody odpowietrzające - wykonane z czarnej stali, pokrytej cienką warstwą cynku. Asortyment produktów reprezentowany jest przez modyfikacje stosowane w budowie systemów przemysłowych i domowych.

Główną zaletą tych produktów jest przystępna cena połączona z odpornością na korozję.

• Modyfikacje wykonane ze stali nierdzewnej są rzadko stosowane, ponieważ ich cena jest wysoka, a waga wywiera znaczny wpływ na powierzchnię ścian lub podłóg. Z reguły produkty ze stali nierdzewnej są wytwarzane z niewielkiej średnicy i są wykorzystywane wyłącznie do tworzenia domowych systemów wentylacyjnych.
• Czarne stalowe łokcie są popularne w budowie kanałów przemysłowych. Znaczenie tych produktów wynika z niskich kosztów. Użycie takich modyfikacji nie jest zalecane przy budowaniu systemów zaprojektowanych dla powietrza wywiewanego o nadmiernej wilgotności.

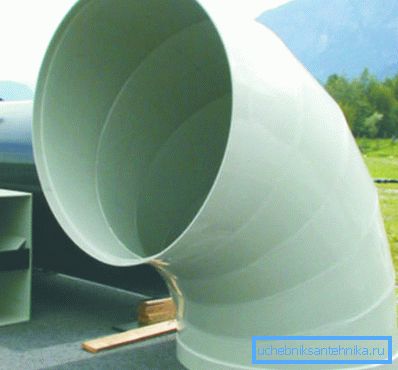

• Modyfikacje tworzyw sztucznych wykonuje się z materiałów polimerowych odpornych na obciążenia mechaniczne i odkształcenia. Produkty są używane wyłącznie do produkcji wentylacji domowej.

Inne kryteria wyboru

Po podjęciu decyzji, z jakich materiałów produkcyjnych wykonane są łuki wentylacyjne, należy wziąć pod uwagę pozostałe kryteria, zgodnie z którymi określa się instrukcję wyboru odpowiedniej modyfikacji.

• Zgodnie z konfiguracją przekroju rozróżnia się produkty okrągłe i prostokątne.. Bezpośrednio na wydajność systemu, kształt przekroju nie wpływa w żaden sposób. Wybór konfiguracji przekroju najczęściej wynika z kształtu otworu wylotowego na używanym urządzeniu wentylacyjnym.

Ważne: Różnicę w konfiguracji sekcji można skompensować za pomocą specjalnych adapterów. Musimy jednak pamiętać, że użycie adapterów zmniejsza kanał aerodynamiczny i negatywnie wpływa na wydajność całego systemu.

• Wyroby metalowe mogą być wykonane ze stali o grubości blachy od 0,55 do 8 mm.

Podczas montażu systemów domowych stosuje się kolana z najcieńszej blachy stalowej, których waga nie będzie miała mechanicznego wpływu na ścianę lub pokrycie, na którym jest zamocowany kanał wentylacyjny. Podczas montażu systemów przemysłowych stosowane są produkty z grubej blachy stalowej.

Dzieje się tak dlatego, że przy dużej średnicy kanału, tylko ze względu na zwiększoną grubość ścianki, można zapisać konfigurację przekroju.

• W zależności od rodzaju połączenia stosowane są kolankowe kolanka (stosowane do montażu systemów przemysłowych) lub modyfikacje typu sutków, w których do uzyskania wymaganej szczelności stosuje się gumową uszczelkę.

Modyfikacje za pomocą połączenia smoczka charakteryzują się prostotą i krótkimi terminami montażu. Ale takie kolana są używane tylko w systemach domowych, gdzie wydajność nawiewu jest niska.

• Zgodnie z kątem obrotu modyfikacje obliczone na 45 i 90 stopni są różne.. Jednakże, na życzenie klienta, można wykonać zakręty, których kąt jest wybierany zgodnie z pewnymi cechami placu budowy, na którym przeprowadzana jest instalacja.

Ważne: Promień skrętu jest charakterystyczną cechą kolana o okrągłym przekroju. W standardowych produktach promień skrętu jest równy średnicy przekroju. W razie potrzeby parametr ten można zmienić zgodnie z potrzebami klienta.

Czy można obejść się bez montażu kanału?

Jeżeli konfiguracja pomieszczenia nie implikuje możliwości prowadzenia kanału na zewnątrz lub do szybu wentylacyjnego, można zastosować okapy wyciągowe bez wentylacji.

Sercem takich urządzeń są zastosowane filtry absorpcyjne, które pochłaniają i gromadzą nieprzyjemne zapachy. Kaptury do kuchni bez wydechu w wentylacji, odmówi zainstalowania kanału. Ale filtry, jako wypełnienie, trzeba zmienić, w przeciwnym razie ich wydajność spada.

Wniosek

Teraz wiemy, co to jest instrukcja wyboru kanałów do montażu kanału powietrznego i możemy wybrać te komponenty, z którymi wentylacja będzie miała godną pozazdroszczenia wydajność (patrz również artykuł Grzejniki do wentylacji: rodzaje, instalacja, obliczenia).

Więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
