Sprzęt do lutowania miedzi: demontować funkcje

Od ponad 100 lat komunikacja z wykorzystaniem miedzi jest stale pożądana. Niektóre z nich wybierają jako wskaźnik dobrobytu, inne przyciąga godna pozazdroszczenia trwałość, ale niezależnie od tego, rury miedziane w każdej sferze wyróżniają się wysoką wydajnością i łatwością instalacji własnymi rękami.

Pomimo faktu, że materiał ten nie może być nazwany decyzją budżetową, plotki, że koszt zorganizowania kanalizacji lub ogrzewania z miedzi jest bajecznie wysoki, jest znacznie przesadzony.

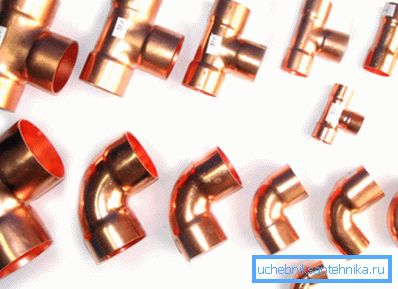

Rury naprawdę kosztują pieniądze, ale wyposażenie i inne połączenia są dla nich znacznie tańsze niż wysokiej jakości produkty z polipropylenu. Narzędzie Plus do lutowania rur miedzianych ma przystępną cenę.

Czego potrzebujesz do lutowania

Być może głównym aktorem stałego połączenia takich produktów jest palnik gazowy do lutowania rur miedzianych.

Ale opowiemy o tym nieco później, a teraz porozmawiamy o pomocniczych i nie mniej koniecznych adaptacjach.

• Do precyzyjnego cięcia rur specjaliści używają specjalistycznego narzędzia do cięcia rur.. Jest wyposażony w krajarkę o wysokiej wytrzymałości, która zapewnia wysoką jakość cięcia. Cena urządzenia zależy od średnicy produktów, z którymi może pracować. W domu można użyć metalu do metalu, wygodnie jest go ciąć, ale cięcie nie będzie równe.

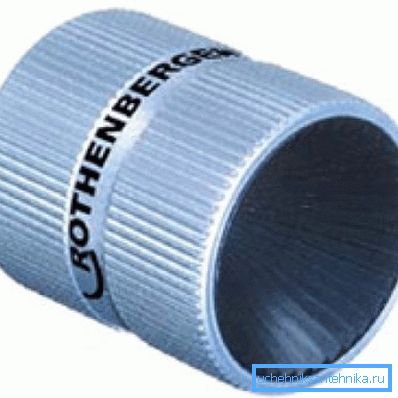

• Następne ważne narzędzie można uznać za phasmodus. Konieczne jest fazowanie, czyli zadziory i nierówności od krawędzi ciętej rury. Bez tego urządzenia łączenie elementów będzie dość problematyczne, a do układu mogą dostać się chipy. Możesz użyć pliku, ale jest on długi i kłopotliwy.

Ważne: 2 rodzaje produktów są produkowane, okrągły wybijak jest bardziej wygodny, ale jest zaprojektowany tylko dla średnicy do 36 mm. Podbicie typu ołówka może działać z każdą sekcją, ale musisz mieć pewną umiejętność, aby go użyć.

• Ekspander rur jest bardzo wygodnym urządzeniem. Faktem jest, że materiał do układania przewodów, z reguły, jest brany z tej samej sekcji i w celu połączenia 2 identycznych rur, użyj tulei przejściowej. Jeżeli jest ekspander rurowy, jeden z dwóch połączonych końców linii może być nieznacznie odsunięty od siebie i wykonany niezawodne połączenie bez użycia dodatkowych łączników.

Ważne: ekspander rur jest wprowadzany do rury na głębokość co najmniej 1 średnicy. W ten sposób możliwe jest dociskanie ścianek miękkiego stopu, jeżeli ścianki są grube lub stop miedzi jest wystarczająco elastyczny, wówczas krawędź produktu musi zostać spalona.

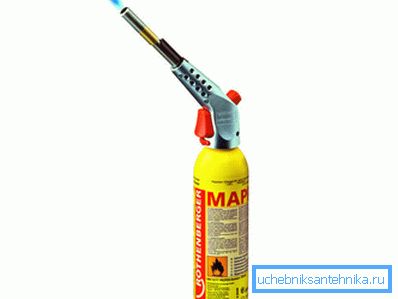

Ręczny kompaktowy palnik gazowy

Jak już wspomniano, głównym narzędziem roboczym jest palnik gazowy do lutowania rur miedzianych. Zasięg jest tutaj dość szeroki, do użytku amatorskiego, przy małych objętościach używany jest mały jednorazowy palnik propanowy do lutowania rur miedzianych.

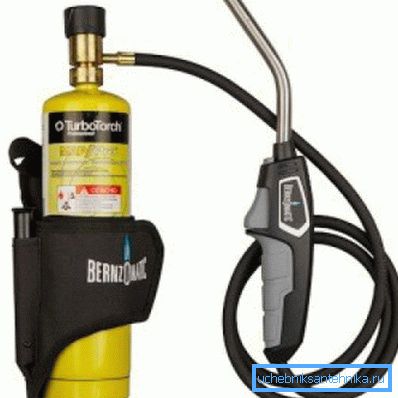

Istnieją modele półprofesjonalne i wreszcie, na dużych placach budowy, profesjonaliści używają mobilnej aparatury do lutowania rur miedzianych.

Pojawienie się na rynku palników ręcznych zamontowanych na niewielkiej butli gazowej otworzyło szerokie perspektywy na zbudowanie systemu własnymi rękami. Kompaktowość produktu determinuje wygodę pracy w trudno dostępnych miejscach, takich jak łazienki czy kuchnie.

Takie palniki można uzupełniać różnymi mieszaninami gazów o różnych temperaturach spalania. Wszystko zależy od rodzaju lutu i od tego, jakie stopy zostaną zamontowane.

Na uchwycie znajduje się specjalny zawór, za pomocą którego można regulować długość i ostrość płomienia. Dodatkowo, ten zestaw jest wyposażony w kilka wyjmowanych dysz, dzięki czemu można kontrolować szybkość nagrzewania materiału.

Bezpieczeństwo pracy zapewnia wbudowany zawór zwrotny. Ręczne palniki są całkowicie autonomicznym narzędziem, nie wymagają dodatkowych elementów podających. Z ich pomocą, przy pewnych umiejętnościach, możesz wykonywać wysoce profesjonalne szwy.

Modele wyposażone w reflektor płomienia są produkowane, co zapewnia oszczędność gazu i równomierne ogrzewanie powierzchni.

Profesjonalny sprzęt

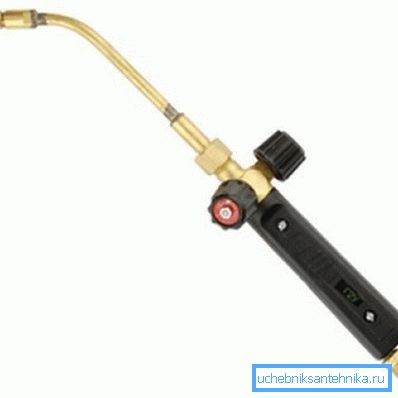

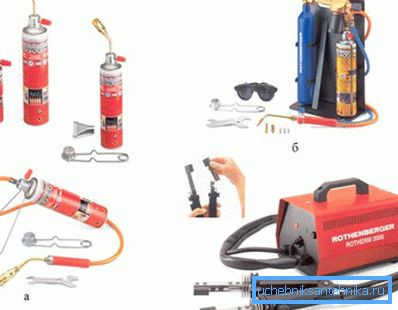

Profesjonalna aparatura do lutowania rur miedzianych, podobnie jak większość specjalistycznych urządzeń, jest bardziej kłopotliwa. Jeśli do podgrzania samodzielnego wkładu ręcznego używana jest mieszanina gazowo-powietrzna, specjaliści często lutują mieszaninę gaz-tlen. Tutaj temperatura spalania jest znacznie wyższa, w wyniku czego palnik może być używany do lutowania rur miedzianych twardym lutowiem.

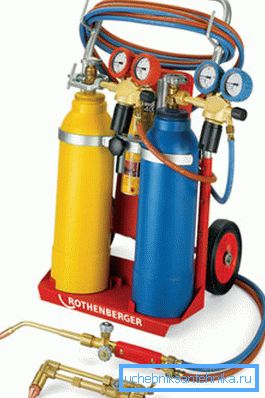

Cała instalacja oparta jest na małym ruchomym wózku i składa się z 2 butli gazowych z propanem butanem i tlenem. W niektórych przypadkach zamiast propanu-butanu można stosować acetylen. Z drugiej strony, tlen pełni funkcję aktywnego czynnika utleniającego, a gaz jest dostarczany do profesjonalnego palnika za pośrednictwem specjalnych węży gazowych.

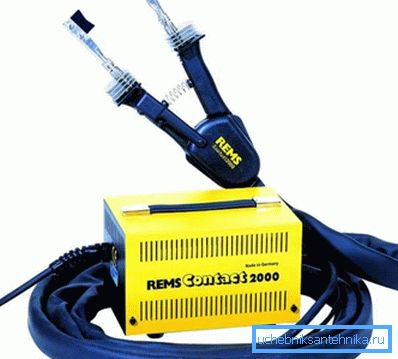

Ważne: w niektórych przypadkach do lutowania przy użyciu materiałów topliwych dozwolone jest stosowanie specjalnej lutownicy elektrycznej jako nagrzewnicy.

Kompozycje lutownicze

Do dobrego połączenia wymagane jest również lutowanie do lutowania rur miedzianych o optymalnej temperaturze grzania. Wizualnie wygląda jak zwykły drut o przekroju od 2 do 6 mm.

Jego temperatura topnienia jest nieco niższa niż temperatura miedzianej rury. Ze względu na efekt kapilarny, gdy się topi, przepływa pomiędzy rurami, tworząc sztywny, szczelny, trwały szew.

Spoiwa są twarde i miękkie.

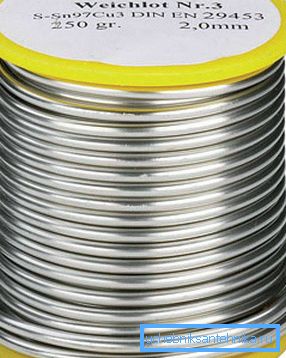

• Do instalacji systemów grzewczych często używa się zwykłego lutownicy z miękkiej cyny. Odnosi się do niskiej topliwości i jest w stanie zapewnić niezawodne połączenie w temperaturach do +180 ° C.

Ważne: lut na bazie cyny zawiera pewien procent ołowiu. Z tego powodu zabrania się stosowania w systemach transportujących wodę pitną.

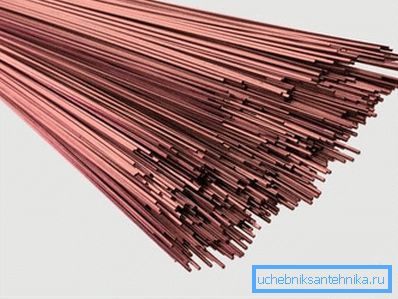

• Systemy klimatyzacyjne i rury w niskotemperaturowych komorach chłodniczych są połączone za pomocą stałego lutowia miedziano-fosforowego, w którym znajdują się wtrącenia srebra. Podczas lutowania czystego miedzianego rura miedziano-fosforowa lutownicza nie wymaga dodatkowego stosowania strumienia. Jeśli rura zawiera więcej niż 10% niklu lub potrzebujesz do lutowania brązu aluminiowego, wówczas kompozycja miedziowo-fosforowa nie będzie działać.
• W takich przypadkach stosuje się związki srebra, im wyższy procent srebra, tym lepsze będzie lutowanie. Na przykład związek zawierający do 35% srebra jest niezbędny do połączenia z żelazem.

• Strumień do lutowania rur miedzianych stosowany jest w przypadku połączeń z innymi metalami, mosiądzem, brązem lub żelazem. Zapewnia lepszą przyczepność powierzchni materiału i zapobiega tworzeniu się tlenków. Występuje w innej konsystencji, zarówno w postaci płynów, jak i w postaci żeli. Nałożyć pędzlem, a po pracy wytrzeć mokrą gąbką lub spłukać wodą.

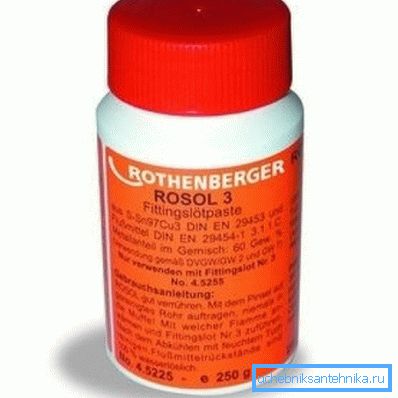

• Obecnie powszechnie stosowana pasta do lutowania rur miedzianych, można ją nazwać ulepszonym topnikiem. W zależności od przeznaczenia pasta zawiera proszek sproszkowanego lutowia, spoiwo i strumień w celu poprawy przyczepności. Zastosowanie takiego rozwiązania na powierzchni zapewnia szybką i wysokiej jakości przyczepność. Pasty te nie zawierają ołowiu, więc można je stosować wszędzie.

Kilka słów o technice lutowania

Wszelkie spawane prace wymagają przygotowania materiału. Bez względu na to, czy topnik, pasta lub praca zostaną wykonane bez tych związków, powierzchnia rury powinna być w każdym razie oczyszczona. Aby to zrobić, użyj szczotki do metalu lub specjalnej gąbki.

Wskazówka: Eksperci nie zalecają czyszczenia powierzchni papierem ściernym lub innymi materiałami ściernymi. Ponieważ cząstki ścierne mogą znacznie obniżyć jakość połączenia.

W przypadku domowych systemów grzewczych lub wodociągowych można się obejść bez użycia osprzętu, ale do podłączenia potrzebny będzie ekspander rur. Rozciąganie odbywa się w taki sposób, że szczelina między ściankami łączonych rur mieści się w zakresie 0,025 - 0,125 mm.

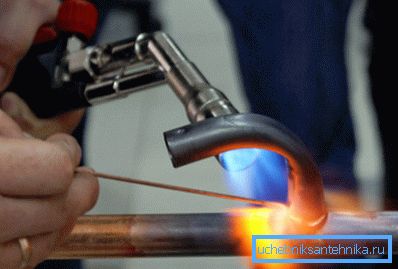

Następnie przejdź do rozgrzewania połączenia. Instrukcja wymaga, aby ogrzewanie było jednolite. Nie jest konieczne doprowadzanie metalu do temperatury topnienia, może to później prowadzić do defektu pracy lub pogorszenia charakterystyki związku.

Aby lut był równomiernie rozłożony na całej powierzchni kontaktu, konieczne jest jego stopienie z dotyku rozgrzanego metalu. Nie jest konieczne podgrzewanie samego lutowia za pomocą palnika, ponieważ jeśli metal nie jest wystarczająco nagrzany, połączenie dobrej jakości zakończy się niepowodzeniem. Produkt stygnie, zwykle w ciągu godziny.

Film w tym artykule pokazuje subtelności lutowania.

Wniosek

Lata doświadczeń w łączeniu wyrobów z miedzi pokazują, że dla początkujących najtrudniejszy jest wybór lutowia i powiązanych materiałów. Proces lutowania jest łatwy do opanowania, narzędzia do lutowania rur miedzianych są niedrogie i pod okiem mentora całą naukę można ogarnąć w ciągu jednego dnia (patrz także artykuł Rury i kształtki z polipropylenu: cechy, standardy, wskazówki montażowe).
