Trójnik kanalizacyjny: główne rodzaje i metody użycia

Nie jest tajemnicą, że system odprowadzania ścieków składa się nie tylko z rur, ale również z kształtek, takich jak trójniki do rur kanalizacyjnych. Szeroka gama różnych okuć ma swój własny cel i, jeśli to konieczne, służy do rozcieńczania głównego rurociągu w kilku kierunkach, w celu zmiany kierunku rury itp.

W tym artykule zajmiemy się jednak szczegółami, jakie są trójniki z tworzywa sztucznego kanalizacyjnego oraz w jaki sposób są stosowane w budowie domowych systemów odprowadzania ścieków.

Prostota montażu dzięki zastosowaniu specjalnych elementów łączących

Kanały zbudowane z rur PCV i elementów łączących charakteryzują się kilkoma zaletami, w tym:

• rozsądna cena;
• niska waga;
• absolutna odporność na korozję;
• długa żywotność bez konieczności regularnego czyszczenia;
• łatwość instalacji.

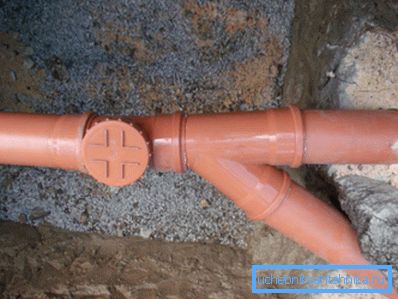

Mówiąc o nowoczesnym systemie usuwania odpadów z tworzyw sztucznych, chciałbym szczególnie zwrócić uwagę na taką jakość, jak łatwość instalacji. Instalacja jest naprawdę prosta i staje się możliwa dzięki zastosowaniu specjalnych elementów łączących - okuć.

Główne odmiany

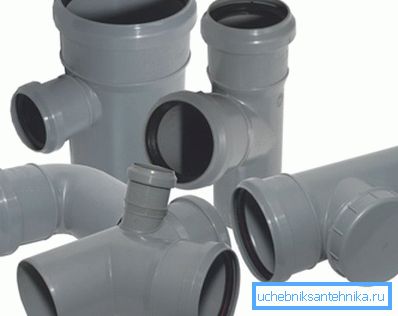

Przy budowie domowych systemów kanalizacyjnych stosowane są trzy główne rodzaje trójników łączących, które różnią się konfiguracją i są przeznaczone do wykonywania określonych funkcji.

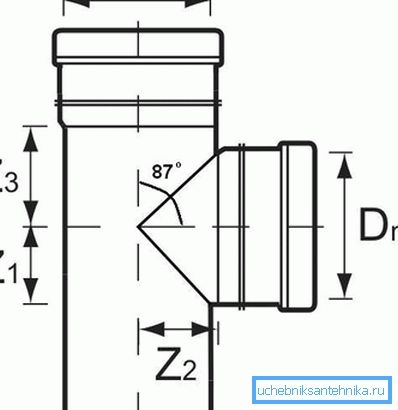

• Trójniki kanałowe 87 ° lub 90 ° - Głównym celem tej części jest połączenie pionowego pionu z poziomymi odcinkami rurociągu.

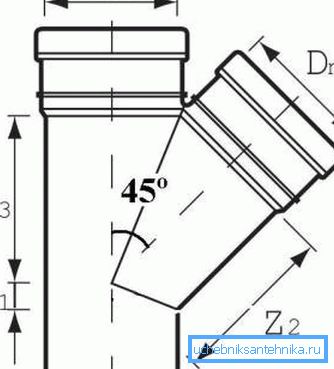

• Trójniki ściekowe 45 ° - Te elementy łączące służą do mocowania rur z tworzyw sztucznych w konstrukcjach większości poziomych gałęzi.

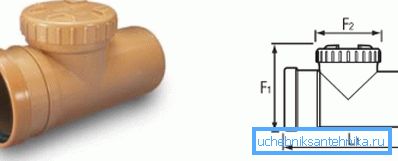

• Rewizje to rękaw z umieszczonym prostopadłym wylotem, który zamykany jest przez zdejmowaną pokrywę.. Po uruchomieniu systemu pokrywę można zdjąć w celu sprawdzenia stopnia zatkania lub w celu oczyszczenia drewniaka.

Wymienione odmiany są wystarczające do stworzenia kompletnego systemu utylizacji odpadów z gospodarstw domowych. Aby jednak liczyć na sukces w instalacji, należy wziąć pod uwagę rozmiary tych elementów łączących i ich zgodność ze standardowymi rozmiarami rur.

Trójniki, zgodnie ze średnicą połączenia rurowego, mogą mieć następujące wymiary przekroju poprzecznego: 110 mm, 160 mm, 200 mm, 250 mm i 315 mm. Na potrzeby budowy systemów przemysłowych o większej wydajności produkowane są elementy łączące o przekroju poprzecznym 400 mm i 500 mm.

Ponadto wymiary koszulki ściekowej 110 mm i inne modyfikacje mogą nie być takie same we wszystkich kierunkach. Na przykład, przekroje poprzeczne rur w kierunku poziomym mogą być takie same, podczas gdy pionowe lub ukośne ujście może mieć mniejszą lub większą średnicę.

Funkcje konstrukcyjne

Bez względu na wielkość i konfigurację, projekt koszulki polimerowej jest prosty. Produkcja produktu odbywa się w postaci konwencjonalnej rury ze zszytymi krawędziami. Dwie części wejściowe, na przykład 50 na 50 mm, są wyposażone w specjalne gniazda, które zawierają końce rur o odpowiedniej średnicy.

Aby uzyskać maksymalną gęstość, szczelność i niezawodność połączenia, gniazda mają specjalne gumowe pierścienie uszczelniające. Według producentów rur z polichlorku winylu i związanych z nimi akcesoriów prawidłowo zmontowane złącze służy co najmniej 20 lat bez konieczności wymiany uszczelki.

Zasady instalacji

Instrukcje dotyczące prac montażowych za pomocą plastikowych przegubów T charakteryzują się łatwą realizacją i mogą być wykonane ręcznie.

Instalacja potokowa zakończy się pomyślnie, jeśli zastosujesz się do następujących zaleceń:

• Podczas konstruowania okablowania poziomego używamy wyłącznie trójników z kranikiem 45 stopni.

Ważne: Jeśli używasz trójników z prostopadłym połączeniem podczas budowania okablowania poziomego, prawdopodobieństwo częstych blokad systemu kanalizacyjnego podczas późniejszej operacji znacząco wzrasta.

• Gniazda wyposażone w gniazdo powinny być skierowane do początkowego wyższego punktu sieci. Zatem gniazdo powinno funkcjonować jako wejście do elementu łączącego, zaś koniec rury powinien być wylotem.
• Uszczelek gumowych nie można całkowicie przyciąć ani usunąć. Uszczelka jest specjalnie umieszczona, aby połączenie było możliwie jak najbardziej szczelne i szczelne, dlatego nie powinno Cię dziwić, że musisz włożyć trochę wysiłku w instalację.

Wskazówka: Aby uprościć zadanie, przed montażem wystarczy nasmarować wewnętrzną powierzchnię podłączonych elementów wodą z mydłem. W takim przypadku rura będzie znacznie łatwiej wejść do gniazda, a wymagana gęstość połączenia zostanie osiągnięta.

• części przewodów łączących elementy o średnicy większej niż 50h32 mm celowe, w niektórych przypadkach konieczne, być zamocowane do sąsiedniej powierzchni za pomocą klamry wspornika uchwytu.
• Instalacja audytów powinna odbywać się na odcinkach rurociągu z wolnym dostępem. Z reguły w prywatnym domu takie elementy nie są w ogóle stosowane lub są ustawione w ograniczonych ilościach.

Modyfikacje z innych materiałów

Obecnie, oprócz powszechnie stosowanych systemów polimerowych, wytwarzane są metalowe, ceramiczne, a nawet azbestowo-cementowe kanały kanalizacyjne.

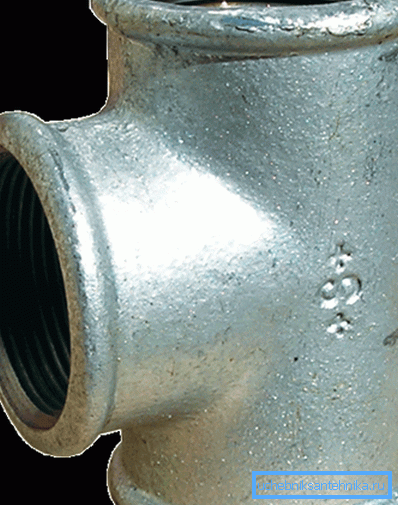

Oczywiście, przy łączeniu rur wykonanych z takich materiałów stosowane są odpowiednie elementy łączące. Na przykład do rur wykonanych z żeliwa używa się teownika żeliwnego, wyprodukowanego zgodnie z wymaganiami GOST 6942.14-69.

Elementy łączące tego typu mogą być wykonane w celu połączenia z gwintem, w kształcie dzwona i bez gniazda. Ceramiczne analogi azbestowo-cementowe i betonowe są wytwarzane tylko w odniesieniu do połączenia z gniazdem.

Wniosek

Teraz już wiesz, co to jest plastikowa koszulka sanitarna o wymiarach 110 do 110 na 110 mm lub jej żeliwny odpowiednik o wymiarach 100x100x50 mm. Poza tym odkryliśmy, jak zainstalować najpopularniejsze elementy łączące z polichlorku winylu.

Więcej przydatnych informacji można uzyskać, oglądając wideo w tym artykule.
