Uchwyt rury: niewidoczna, ale bardzo potrzebna część systemu

Niezawodność i trwałość rurociągów zależy nie tylko od jakości i szczelności połączeń, ale także od siły mocowania pojedynczych elementów na ścianie lub podłodze. Ponadto zastosowanie odpowiedniego rodzaju zacisków pozwala uniknąć zniszczenia, wibracji i wypaczenia gotowego systemu.

Instrukcje zawarte w tym materiale pozwolą Ci wybrać i zakupić najbardziej odpowiednie uchwyty dla twojego systemu hydraulicznego lub hydraulicznego.

Cechy konstrukcyjne elementów złącznych

Zaciski do węża

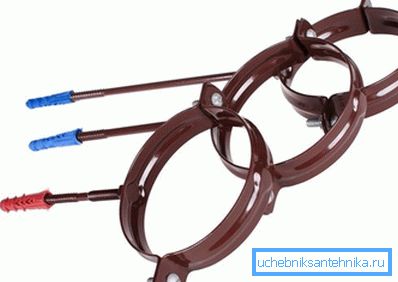

Tego typu produkty służą do mocowania do ściany, podłogi lub sufitu rur kanalizacyjnych. Ponadto ta sama konstrukcja ma uchwyt rury spustowej.

Zacisk umożliwia mocne mocowanie poszczególnych części, zapobiegając jednocześnie powstawaniu naprężeń i odkształceniom liniowym.

Zapięcie składa się z trzech głównych elementów:

• krawat okrągły lub półokrągły kształt;
• zacisk umożliwiający zamocowanie rury;
• łącznik, z którym element jest przymocowany do ściany.

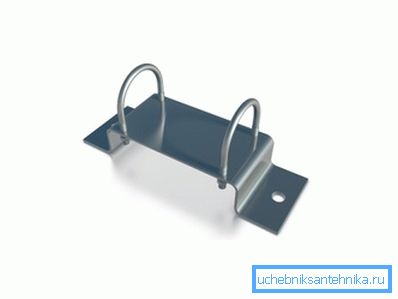

Zwróć uwagę! Istnieją zaciski montażowe o bardziej złożonym kształcie. Na przykład uchwyt do rur K939 to metalowa płytka o złożonym kształcie, wyposażona w dwa półkoliste uchwyty. Taka forma detali jest niezbędna do jej montażu na kolumnach lub ścianach o złożonej konfiguracji.

Materiał na jastrych jest zwykle plastikowy lub metalowy:

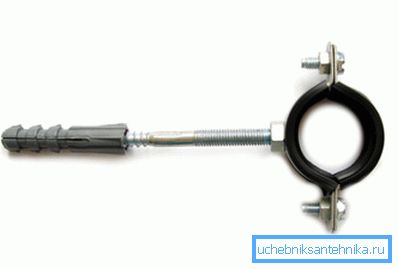

1. Metalowy krawat - jest podzielonym elementem składającym się z górnej i dolnej części, które są ze sobą skręcone. Dostępny jest również ozdobny, chromowany uchwyt 25 mm, który służy do mocowania rur wodociągowych nad dekoracyjną okładziną ścienną. Metalowe zaciski są często wyposażone w gumowe uszczelki, które tłumią oscylacje rur podczas pracy, co zmniejsza poziom wytwarzanego przez nie hałasu. Śruby służą do połączenia dwóch odłączanych elementów zacisku. Dekoracyjny uchwyt do rur 20 mm i 25 mm jest wyposażony w specjalną głowicę, która nie narusza atrakcyjnego wyglądu tych elementów.

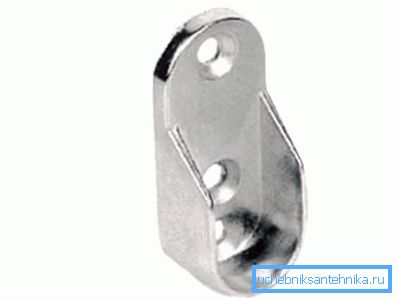

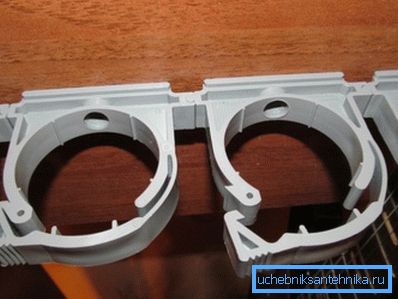

1. Plastikowy uchwyt do krawatów może być odłączany (mocowany za pomocą zatrzasków) lub jednoczęściowy (w kształcie U). W tym drugim przypadku rura jest po prostu wkładana do zapięcia, aż się zatrzyma. Taki system pozwala na produkcję zacisków do części o złożonym kształcie. Na przykład uchwyt do owalnej rury może być wykonany w całości z tworzywa sztucznego.

Zespół montażowy znajduje się w dolnej części części.

Istnieje również kilka odmian:

• W kształcie litery T - mocowanie odbywa się za pomocą kołka lub części śrubowej (śruby lub kotwicy);
• L-shaped - łącznik jest zgięty pod kątem 90 stopni.

Rodzaje elementów złącznych

Istnieją takie rodzaje elementów złącznych:

Niezależnie od rodzaju zacisku, łączniki są podzielone na dwa główne typy:

1. Trudne. Do tego służą łączniki zaciskane lub podpierające. Są instalowane na dzwonie rury kanalizacyjnej, złączki lub innej kształtowej części. Głównym zadaniem jest zapewnienie trwałości i niezawodności na skrzyżowaniu.
2. Pływający Tutaj musisz zainstalować przewodniki i typy podtrzymek. Średnica stołu musi być większa niż wymiary rurociągu. W tym przypadku szczegóły sieci kanalizacyjnej można przesuwać w kierunku podłużnym, unikając w ten sposób zniekształcenia temperatury systemu odwadniającego.

Wskazówka! Aby uniknąć odkształceń, konieczne jest również prawidłowe zainstalowanie kanalizacji. W szczególności, w przypadku wkładania gładkiego końca jednej rury do gniazda drugiej, należy zapewnić odpowiednią szczelinę 1 cm.

Funkcje montażu wsporników rur

Niezależnie instalując system kanalizacyjny, należy przestrzegać określonych zasad.

W przeciwnym razie możliwe są wypadki, koszt zamocowania znacznie przewyższa koszt elementów złącznych.

1. Instalacja domowego systemu odprowadzania ścieków w ogrzewanym pomieszczeniu powinna być wykonana za pomocą stałych elementów mocujących zainstalowanych w złączach i złączach. W takim przypadku nie można obawiać się liniowych deformacji plastiku.

1. Urządzenia pływające, które pozwalają kompensować liniowe rozszerzanie się rurociągu, są niezbędne do zamocowania rur spustowych używanych do zbierania i transportu gorących ścieków (temperatura wody przekracza 80 stopni Celsjusza). W tym przypadku schemat montażu mobilnego chroni części przed zniekształceniem i zniszczeniem.

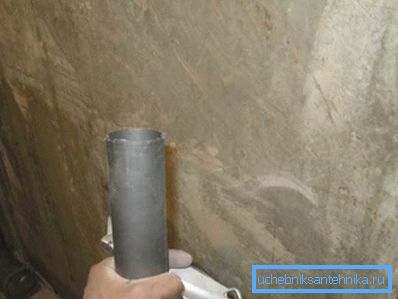

2. Przed układaniem rurociągów na wszystkich powierzchniach zaleca się zastosowanie linii środkowej, która posłuży jako wytyczna na etapie montażu. Pozwala to z góry upewnić się, że obserwowane jest prawidłowe nachylenie, aby obliczyć wymaganą długość części, liczbę łączników i zaciski mocujące. Następnie elementy prowadzące są przymocowane do ściany, a wspornik i zacisk są montowane razem z rurami.

1. Podczas instalacji części ściekowe są luźno wsuwane w łączniki, aby można je było przesuwać w kierunku wzdłużnym. Ostateczne sztywne zamocowanie można przeprowadzić dopiero po zakończeniu procesu montażu całego systemu.
2. Odległość między poszczególnymi jednostkami montażowymi jest obliczana na podstawie liczby ukształtowanych części. Jeśli jest długa sekcja rury, nie wyposażona w zaczepy, złączki, rewizje itp., Krok pomiędzy sąsiednimi elementami mocującymi powinien wynosić maksymalnie 2 metry.

Wskazówka! Najbardziej niezawodnym sposobem mocowania rurociągów jest ich przykrycie w betonowej lub kamiennej ścianie. Zaciski - tylko kompromis i tańsze rozwiązanie.

Wniosek

Staranne zamocowanie części rurociągu na ścianie gwarantuje nie tylko niezawodność, ale także komfort obsługi sieci kanalizacyjnej. Długie, niezamknięte obszary silnie wibrują i wydają nieprzyjemne dźwięki.

Więcej informacji na temat instalacji sieci kanalizacyjnej można znaleźć w wideo w tym artykule.
