Walce do rury profilowanej: rodzaje, zasada działania,

W jaki sposób można kształtować kwadratowy lub prostokątny przekrój za pomocą zwykłego łuku? W jaki sposób można wykonać samoobsługowe rolki do ukształtowanej rury? Jakie rozwiązania oferuje współczesny przemysł? Spróbujmy odpowiedzieć na te pytania.

Dlaczego tego potrzebujesz

Dlaczego muszę zginać rurę profilową?

Podajmy kilka przykładów.

• Łuk łukowy jest nie tylko piękny, ale także praktyczny: nigdy nie będzie zbierać śniegu.
• Zakrzywiony wizjer nad gankiem wygląda znacznie lepiej niż prosty projekt z jedną rampą.

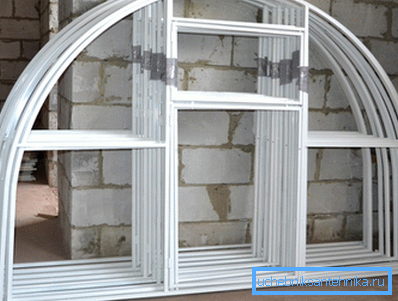

• Łukowata szklarnia jest wyjątkowo trwała, doskonale wytrzymuje obciążenia śniegiem i wiatrem.

Nawiasem mówiąc: montaż szklarni z kształtek rurowych jest dobrym biznesem, wymagającym obecności jedynie notorycznie zginanych rolek i spawarki.

Rodzaje rolek

Czym właściwie są?

Mechaniczny

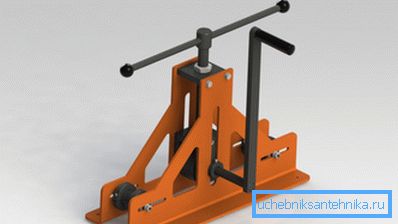

Najprostsza konstrukcja to mechaniczny trójwalcowy młyn. Takie maszyny często można znaleźć w sprzedaży; ich cena zaczyna się od około 15 - 20 tysięcy rubli. Jak są ułożone?

Zgodnie z nazwą, konstrukcja oparta jest na proftrub z trzema rolkami. Jeden z nich może zostać przesunięty względem dwóch pozostałych w kierunku prostopadłym do płaszczyzny łączącej je; do przemieszczenia wykorzystywany jest mechanizm śrubowy, który pozwala nawet osobie o dość zwykłych fizycznych możliwościach rozwinąć znaczny wysiłek.

Jedna z rolek jest dostarczana z uchwytem, ​​który umożliwia jej obracanie, a przez to pociągnięcie zgiętej rury.

Istnieje kilka modyfikacji, które pozwalają kilku poprawić wydajność giętarki do rur:

• Łączenie rolek ze wspólnym łańcuchem zapewni ich synchroniczną rotację., w ten sposób zapobiegając ślizganiu się rury.
• Zamiast łańcucha można zastosować bieg..
• Zastosowanie utwardzonych rolek zwiększa ich zasoby kilka razy.
• Ponadto rolki można wymieniać., co pozwoli zgiąć bez zacięć zarówno profilowanych, jak i okrągłych rur.

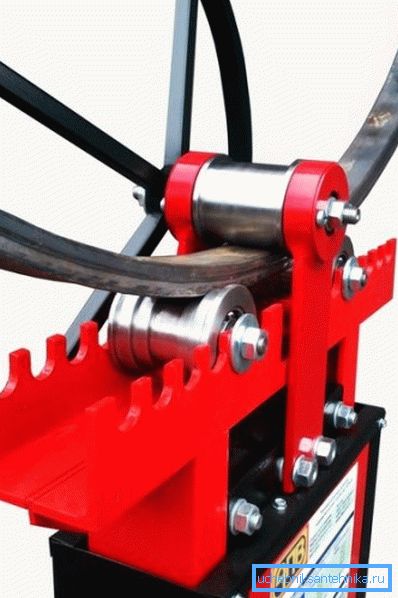

Elektryczny

W tym przypadku część prac ręcznych zostaje przeniesiona na silnik elektryczny.

W sprzedaży dostępne są dwie opcje wykonania elektrycznych giętarek do rur:

• W prostszych rozwiązaniach silnik elektryczny jest odpowiedzialny tylko za ciągnięcie rury. Pozycjonowanie rolki gnącej odbywa się ręcznie.

• Zaawansowane modele rolek wykorzystują energię elektryczną zarówno do ciągnięcia, jak i do przemieszczania rolki (oczywiście za pomocą przekładni, która zwielokrotnia siłę).

Hydrauliczny

Ta kategoria obejmuje zarówno potężne maszyny przemysłowe o masie kilkudziesięciu ton, jak i stosunkowo niewielkie urządzenia. Ich wspólną cechą jest użycie cylindra hydraulicznego: ciśnienie oleju pompującego w nim, możesz wytworzyć ogromną siłę na roli deformującej.

Promień zgięcia

Niezależnie od urządzenia giętarki do rur, istnieje ogólny wzór: im większa grubość rury (jej przekrój jest równoległy do ​​promienia gięcia), tym większy minimalny promień gięcia. Podajemy wartości podane dla ich maszyn przez jednego z krajowych producentów - są one dość typowe.

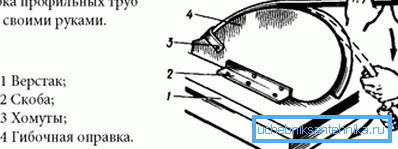

Bez giętarki do rur

Czy można wygiąć łuk z kształtowanej rury bez rolek?

Technicznie jest to możliwe, ale wynik może być niezadowalający.

Instrukcje dotyczące gięcia nie są tak skomplikowane, jak wymagają dużej ilości prac przygotowawczych.

1. Szablon o kształcie powierzchni odpowiadającym potrzebnemu łukowi jest wykonany z drewna lub sklejki.
2. Pętla jest dołączona do szablonu - element ustalający, do którego wstawiany jest jeden z końców rury.
3. Dalsza praca sprowadza się do zastosowania brutalnej siły na jej drugim końcu. Aby zwiększyć wysiłek można użyć różnych dźwigni.

Szalone ręce

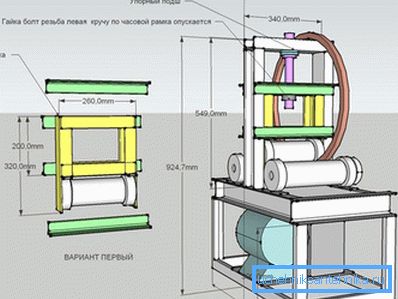

Różne schematy i rysunki zwojów dla rury profilowej robią to sam w ostatnich latach dosłownie zalały Internet.

Natychmiast rozczarujemy najbardziej ekonomicznych czytelników: niektóre szczegóły będą musiały zostać zamówione.

Które?

• Się rzucają. Mogą być cylindryczne lub z rowkami do gięcia rur okrągłych.
• Klipsy do łożysk.
• Podczas korzystania z transmisji łańcuchowej - gwiazdki.

Oczywiście, bez odniesienia do konkretnego projektu, jest niewdzięcznym zadaniem udzielenie porady na temat montażu rolek.

Postarajmy się jednak zwrócić uwagę na zalecenia właścicieli własnych urządzeń, podkreślając główne punkty.

• Uchwyt napędu musi mieć obrotowy uchwyt. W przeciwnym razie pierwsze modzele na rękach pojawią się w odległości kilku metrów od rozpostartej rury.

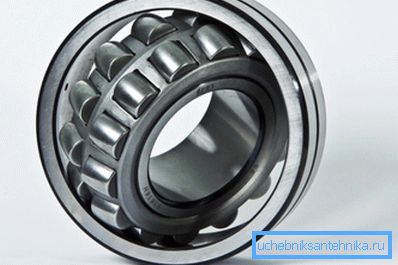

• Łożyska lepiej jest samocentrować. Mocowanie obu łożysk każdej rolki dokładnie na tej samej osi w domu nie jest prawdziwym zadaniem; najmniejsza niewspółosiowość zwiększy siłę ciągnącą.

• Śruba napędzająca wałek dociskowy może być zaczerpnięta ze starego imadła.

Przy okazji: alternatywą dla mechanizmu śrubowego jest samochodowy podnośnik dowolnego typu. Pozwoli ci to rozwinąć ogromny wysiłek przy minimalnym zastosowaniu własnej siły.

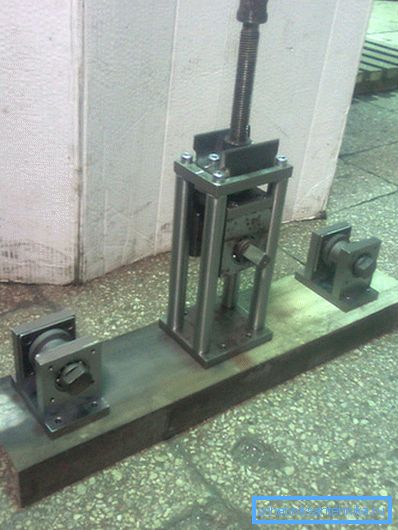

• Jako łóżko lepiej jest użyć segmentu kanału o odpowiednim rozmiarze. Siła zginająca łóżko będzie bardzo znacząca; Spawana rama wykonana z rogu lub cienkiej rury może się po prostu zgiąć.

Wniosek

Mamy nadzieję, że materiał oferowany uwagę czytelnika pomoże mu wybrać lub wykonać narzędzie do jego upodobania. Jak zawsze, możesz znaleźć dodatkowe informacje tematyczne w filmie w tym artykule. Sukcesy!
