Wybór narzędzia do lutowania rur polipropylenowych

Mistrzowie hydraulicy używają specjalnego narzędzia do lutowania rur polipropylenowych, który jest zwykle nazywany lutownicą, i który pracuje w sieci 220 V 50 Hz, co jest całkiem do przyjęcia dla prawie wszystkich budynków przemysłowych i mieszkalnych.

Modyfikacja takich urządzeń może różnić się od siebie mocą, rozmiarem, masą, a nawet wyglądem (płaskie i cylindryczne), ale mimo to zasada spawania pozostaje taka sama. Poniżej dokonamy krótkiego przeglądu niektórych modeli, rozważymy podstawowe zasady pracy z nimi, a także pokażemy wideo w tym artykule.

Lutowanie i lutowanie Polipropylen

Przegląd narzędzi

Uwaga Oprócz samej jednostki grzejnej zestaw do lutowania rur polipropylenowych obejmuje również specjalne dysze o różnych średnicach, które odpowiadają standardowemu przekrojowi rur z propylenu. Takie elementy mogą być ze stopu aluminium, który może być również pokryty teflonem. Ostatnia opcja jest droższa, ale podczas pracy z teflonem PP nie przykleja się, co ułatwia pracę.

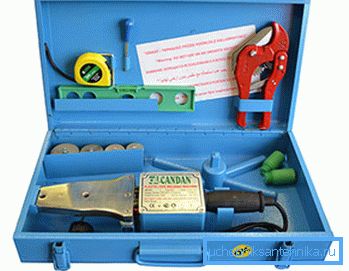

• Lutownica elektryczna do lutowania rur polipropylenowych CANDAN SM-06 ma podwójny element grzewczy, czyli dwa elementy grzejne o mocy 750 W, co pozwala zaoszczędzić energię elektryczną w okresie oczekiwania, utrzymując jednocześnie gorące narzędzie. W przeciwieństwie do SM-01 i SM-03, przy modyfikacji CM-06 można użyć dyszy o średnicy nie większej niż 40 mm, ponieważ tutaj część grzewcza jest nieco zwężona, co z kolei przyczynia się do mniejszego zużycia energii.
• Zestaw wraz z urządzeniem ma 4 sparowane dysze dla 20 mm, 25 mm, 32 mm i 40 mm, metryczny miernik taśmy, poziom, klucz do zakładania dysz i nożyczek, a wszystko pasuje do metalowej obudowy. Termostat lutownicy jest przeznaczony do ogrzewania do 300 ° C, ale maksymalna temperatura jest używana niezwykle rzadko. Urządzenie może działać z domowej sieci elektrycznej 220 V 50 Hz, wyposażonej w automatyczną torbę nie mniejszą niż 16A.

• Lutownica CANDAN SM-04 jest bardziej przeznaczona do spawania rur z polipropylenu o dużym przekroju poprzecznym, część grzewcza wykonana jest w formie tarczy, w której znajduje się tylko jeden otwór do mocowania wymiennej pary okładzin. Modyfikacja SM-04 ma niewielką masę, co zwiększa nie tylko łatwość transportu, ale także zwiększa łatwość obsługi w różnych pozycjach, ale jednocześnie jest dość mocnym urządzeniem z dwoma elementami grzejnymi o mocy 1000W każdy, co pozwala zaoszczędzić energię elektryczną w okresie oczekiwania utrzymując narzędzie w cieple.
• Zakres temperatury ustawiony przez termostat może wynosić od 50 ° C do 320 ° C - dzięki temu można pracować w zimnych piwnicach i na zewnątrz w wietrznej pogodzie. Opakowanie zawiera również 3 dysze dla 50 mm, 63 mm i 75 mm, metryczną miarę taśmową, poziom, klucz do zakładania dysz i nożyczki, i wszystko pasuje do metalowej obudowy. Ale w razie potrzeby instrukcja umożliwia dodatkowo zakup dysz parowych na 20 mm, 25 mm, 32 mm, 40 mm, 90 mm i 110 mm - wystarczy moc lutownicy

• Elektryczny sprzęt do lutowania rur polipropylenowych Eral ER-01 (LUX) służy do spawania rur i kształtek z polipropylenu o średnicy od 16 mm do 75 mm, ma łączną moc 1500 W, co zapewniają dwa PET o mocy 750 W każdy. Część grzewcza ma płaski kształt z trzema otworami do mocowania wymiennych dysz, a specjalna podstawa umożliwia zamocowanie urządzenia, zarówno w pozycji poziomej, jak i pionowej.
• Zakres temperatury ustawiony przez termostat może wynosić od 50 ° C do 320 ° C - dzięki temu można pracować w zimnych piwnicach i na zewnątrz w wietrznej pogodzie. Opakowanie zawiera również 4 dysze do 20 mm, 25 mm, 32 mm i 40 mm, metryczną miarę do taśmy, poziom, klucz do ustawiania dysz i nożyczki, i wszystko to pasuje do metalowej obudowy. Jeśli to konieczne, można dodatkowo kupić parę dysz o średnicy 50 mm, 63 mm i 75 mm - wystarczy moc lutownicy

• Elektryczna maszyna do lutowania rur polipropylenowych o dużym przekroju, część grzewcza wykonana jest w formie tarczy, w której znajduje się tylko jeden otwór do mocowania wymiennej pary podszewki. Wersja ER-03 ma niską masę, co zwiększa nie tylko łatwość transportu, ale także zwiększa łatwość obsługi w różnych pozycjach, ale jednocześnie jest dość mocnym urządzeniem z dwoma elementami grzejnymi o mocy 1000W każdy, co pozwala zaoszczędzić energię elektryczną w okresie oczekiwania utrzymując narzędzie w cieple.
• Zakres temperatury ustawiony przez termostat może wynosić od 50 ° C do 320 ° C - dzięki temu można pracować w zimnych piwnicach i na zewnątrz w wietrznej pogodzie. Opakowanie zawiera również 3 dysze dla 50 mm, 63 mm i 75 mm, metryczną miarę taśmową, poziom, klucz do zakładania dysz i nożyczki, i wszystko pasuje do metalowej obudowy. Ale jeśli to konieczne, modyfikacja pozwala dodatkowo zakupić parę dysz na 20 mm, 25 mm, 32 mm, 40 mm, 90 mm, 110 mm i 125 mm - wystarczy moc lutownicy

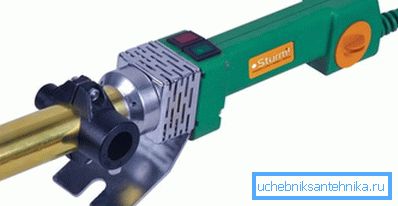

• Elektryczne urządzenie do lutowania rur polipropylenowych STURM TW-7218 różni się nieco od lutwi miedzianowstych w kształcie cylindrycznym, chociaż ma taki sam okresowy rodzaj ogrzewania przy maksymalnej temperaturze 300 ° C. Moc tego urządzenia wynosi 1880 W, co pozwala mu działać z domowej sieci elektrycznej 220 V 50 Hz, która jest chroniona przez automatyczną 16A. niesparowane dysze, które są dostarczane od producenta, mają powłokę teflonową, z której cena naturalnie wzrasta.
• Czas nagrzewania niesparowanego uszczelnienia na cylindrze wynosi 10 minut w temperaturze pokojowej.. Oprócz lutownicy ze stojakiem, metalowa obudowa zawiera również 3 niesparowane elementy mocujące dla 20 mm, 25 mm i 32 mm, klucz sześciokątny i śrubokręt.

Spawanie rur

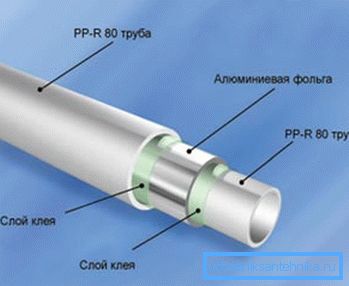

Różne rury polipropylenowe stosowane są w różnych temperaturach w systemie zaopatrzenia w wodę, gdzie do zimnej wody używana jest rurka o całej ścianie, PPR ze wzmocnieniem aluminiowym służy do dostarczania gorącej wody, a włókno szklane służy jako warstwa wzmacniająca do ogrzewania.

Uważa się, że PPR z aluminium może wytrzymać temperaturę wody do 90 ° C bez deformacji, ale PPR z włóknem szklanym może wytrzymać do 150 ° C, ale w gorącej wodzie i podgrzaniu ciecz zwykle nie nagrzewa się więcej niż 80-85 ° C. Dlatego PPR jest zazwyczaj używany jako opcja na gorąco. z aluminium. (Zobacz także artykuł Polipropylenowe rury kanalizacyjne: cechy.)

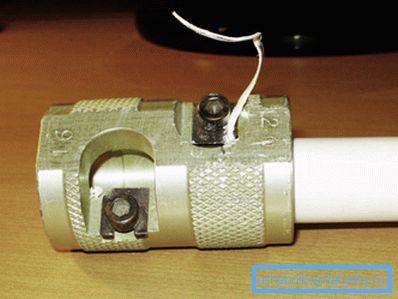

Warstwa wzmacniająca może znajdować się w środku ścianki polipropylenu, ale może być również położona bliżej szczytu - okazuje się, że dysza grzewcza usunie PPR, usuwając folię, a to obniży jakość złącza. Aby tego uniknąć, stosuje się trymer, który usuwa koniec folii aluminiowej, ale lepiej jest wybrać rury z centralnym wzmocnieniem - oszczędza to czas.

Uwaga Większość rzemieślników woli pracować z rurą z folii aluminiowej, używając jej również do zimnej wody, ponieważ gorący PPR ma grubsze ścianki.

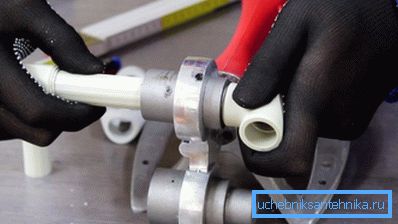

Na górnym zdjęciu widać etapy spawania rury polipropylenowej za pomocą lutownicy, ale każda z tych chwil wymaga pewnego czasu. Trzymanie rury i złączki na gorącej dyszy powinno trwać 5-10 sekund, a jednocześnie należy trzymać w rękach podłączonego węzła, aby lut mógł się ochłodzić.

Wniosek

W przypadku sparowanych i niesparowanych elementów dodatkowych nie ma ograniczeń, dlatego głębokość wlotu rury i osprzętu jest regulowana własnymi rękami i nie powinna przekraczać 15 mm. W przeciwnym razie koniec będzie opierał się o przegrodę łącznika, co zmniejszy przepustowość rurociągu.
