Zacisk wentylacyjny - rodzaje i przeznaczenie
Kołnierz wentylacyjny jest ważnym elementem mocującym kanały powietrzne i inne elementy systemów wentylacyjnych. Co więcej, może wykonywać różne funkcje, odpowiednio, może mieć różne wzory. W tym artykule rozważamy najpopularniejsze typy takich elementów złącznych, które są używane podczas montażu systemów wymiany powietrza i ich przeznaczenia.
Informacje ogólne
Często właściciele domowych instalacji wentylacyjnych nie zwracają uwagi na wybór elementów złącznych, ale jakość instalacji, odpowiednio, skuteczność i trwałość całego systemu zależy od tych części. Ponadto, aby zaciski dla rur wentylacyjnych rozwiązały zadania, które są dla nich ustawione, należy je właściwie wybrać, ponieważ, jak wspomniano powyżej, mogą mieć one inną konstrukcję.
Należy zauważyć, że te elementy złączne są powszechne ze względu na szereg ich zalet, takich jak:
- Prosty mechanizm blokujący, który zapewnia łatwy montaż wentylacji.
- Ryzyko nieplanowanego ujawnienia jest wykluczone.
- Dzięki zwartej budowie wygodnie jest przeprowadzić instalację w ograniczonej przestrzeni.
Standardowy zacisk wentylacyjny z gumową taśmą może służyć do mocowania zarówno pionowych, jak i poziomych konstrukcji. Dlatego możemy powiedzieć, że takie elementy złączne są również dość wszechstronne.
Rodzaje elementów złącznych
Podczas instalowania wentylacji najczęściej stosuje się następujące rodzaje zacisków:

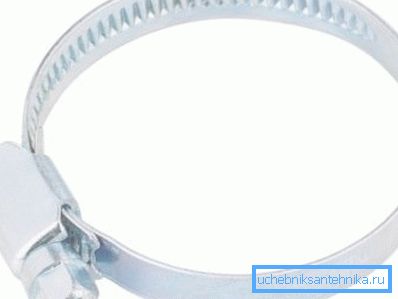

| Standardowy | Produkt może być zarówno z gumowym pierścieniem uszczelniającym, a bez niego korpus wykonany jest z ocynkowanej stali. Rozmiar jest wybierany zgodnie ze średnicą kanału. |
| Nylon | Służy do mocowania elastycznych dysz falistych. Produkty mogą mieć różne długości i szerokości. Długość jest dobierana w zależności od średnicy rur i mieści się w przedziale 80 - 1220 mm. |
| Taśma | Detal wykonany jest w postaci wstęgi ze stali nierdzewnej o szerokości 9-12 mm. Aby to naprawić, użyj specjalnych klipsów wykonanych ze stali nierdzewnej. Służy do mocowania elastycznych dysz. |
| Z gumową uszczelką i nakrętką | Konstrukcja składa się z dwóch części w kształcie półkolistych, mających występy do łączenia ze sobą. Na górze produktu znajduje się przyspawana nakrętka, z którą można powiesić rury. Dzięki temu może być stosowany do mocowania kanałów powietrznych do ścian, sufitu lub podłogi. |
| Z kombigaykoy | Konstrukcja jest podobna do poprzedniej, jedyna zamiast zwykłej nakrętki jest przyspawana do spawanego gniazda. |

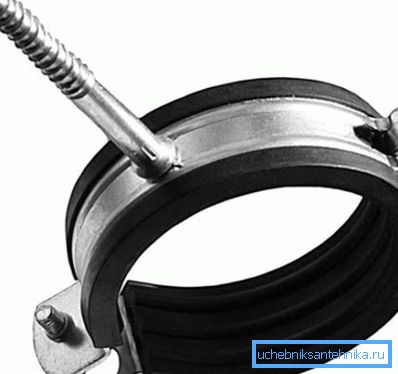

| Ze śrubą samogwintującą i gumowym profilem | Śruba samogwintująca umożliwia przymocowanie konstrukcji do ściany lub na przykład do sufitu. Takie elementy złączne są często stosowane podczas instalowania kominów i rur wentylacyjnych. |

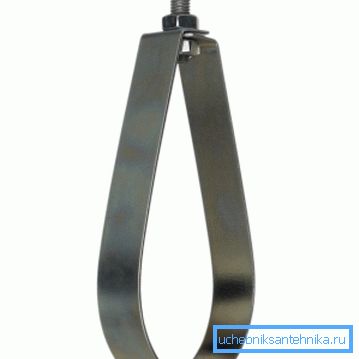

| Zraszacz | Produkt służy do swobodnego zawieszania kanałów powietrznych. Za pomocą pręta gwintowanego można zmienić wysokość uchwytu. |
Zwróć uwagę! Elementy złączne z gumowymi uszczelkami mogą zmniejszyć hałas o 15 decybeli, a także zmniejszyć wibracje systemu.
Zacisk montażowy
Wybór montażowy
Przed samodzielnym zainstalowaniem systemu należy wybrać odpowiedni zacisk.
Aby to zrobić, musisz skupić się na następujących parametrach:
- Grubość taśmy stalowej;
- Szerokość elementów złącznych;
- Zakres dopuszczalnego dokręcania;
- Wewnętrzna średnica;
- Ładowność
Oczywiście ważne są również cechy konstrukcyjne, na przykład, jeśli potrzebujesz tylko wysokiej jakości połączenia dwóch rur, wówczas do tych celów najlepiej użyć standardowego uchwytu z gumową uszczelką. Jeśli chcesz naprawić kanał na ścianie, powinieneś użyć konstrukcji ze śrubą.
Zwróć uwagę! Wybierając elementy złączne, należy zwrócić uwagę na ich powłokę antykorozyjną, ponieważ wpływa to na trwałość produktu. Ponadto nie należy kupować części, których cena jest najniższa.
Instalacja
Jak wspomniano powyżej, montaż łączników na rurze jest niezwykle prosty.
Instrukcja jest następująca:
- Jeżeli konstrukcja łącznika jest taka, że nie jest całkowicie rozłożona, wówczas należy najpierw założyć jedną z podłączonych rur.
- Następnie dwie rury lub inne części są ze sobą połączone.
- Następnie pierścień należy umieścić na skrzyżowaniu dwóch części.
- Następnie należy dokręcić klucz za pomocą klucza lub śrubokręta, zapewniając niezawodne połączenie części.

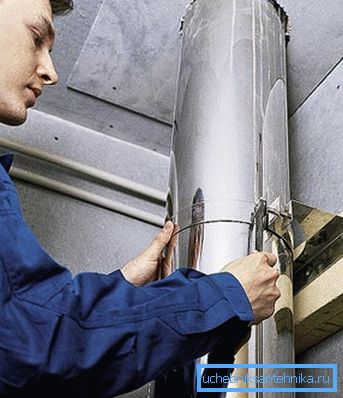

Jeśli zainstalowany jest zacisk do wentylacji ze śrubą samogwintującą, konieczne jest przede wszystkim zamocowanie go na ścianie lub suficie, a następnie zamocowanie w nim rury.
Zwróć uwagę! Podczas montażu kanałów należy uwzględnić obciążenie elementów złącznych i obliczyć odległość między nimi. Maksymalna odległość nie powinna przekraczać czterech metrów. W takim przypadku zacisk musi mocno zacisnąć przewód, aby zapobiec jego wibracjom.
Tutaj, być może, wszystkie ważne punkty, które musisz wiedzieć o oprzyrządowaniu do systemów wentylacyjnych.
Wniosek
Na pierwszy rzut oka może się wydawać, że wartość zacisku w systemie wymiany powietrza nie jest duża. Jednak niezawodność instalacji zależy od elementów złącznych, dlatego wybór tych produktów powinien być poświęcony mniej uwagi niż innym elementom systemu. Szczególnie ważne jest, aby wybrana konstrukcja odpowiadała przypisanym do niej zadaniom.
Z filmu w tym artykule dowiesz się dodatkowych informacji na ten temat.
