Zaciski do mocowania rur pvc i innych metod mocowania

W procesie instalacji systemów rur z tworzyw sztucznych bardzo ważna jest nie tylko jakość samego materiału, ale także poprawny dobór łączników, który zapewnia sprawne i niezawodne działanie powstałego rurociągu. W tym artykule rozważymy różne sposoby mocowania i instalacji autostrad wykonanych z rur PVC, do realizacji których można wykorzystać zaciski i zaciski do mocowania rur według GOST 24137 80.

Rodzaje elementów złącznych dla produktów z polichlorku winylu

Proces mocowania rurociągu podczas instalacji nie będzie wymagał zakupu specjalistycznego sprzętu.

W celu wytworzenia niezawodnego i wysokiej jakości mocowania materiałów PCV przy układaniu trasy rurociągu stosowane są uchwyty do rur następujących typów:

• Plastikowe klipsy;
• Zacisk montażowy.

Etap montażu

Samodzielna instalacja elementów mocujących wymaga przestrzegania niektórych zasad, aby zapewnić sprawną i długotrwałą eksploatację rurociągu. Aby uniknąć powstawania ugięć linii, należy ściśle zachować zalecaną odległość między łącznikami. (Zobacz także artykuł Sprzęgła rur: funkcje.)

Przepisy techniczne i przepisy przewidują, że zaciski i zaciski do mocowania rur powinny być zlokalizowane w następujący sposób:

1. Okres montażu dla rur o małej średnicy (nie więcej niż 20 mm):
2. Zimne otoczenie systemu - 80 cm;
3. Gorąca woda na autostradzie (ponad 60 stopni) - 65 cm;
4. Aby zainstalować rurociąg o średnicy 40 mm, odstęp między łącznikami powinien wynosić 95 cm dla dostarczania gorącej wody i 110 dla zimnej wody;
5. Autostrady o średnicy 110 mm lub większej są mocowane za pomocą elementów położonych w odległości 185 cm od siebie dla transportu zimnego płynu i 160 cm dla przepływu gorącej wody.

Montaż klipsa

Zaciski instalacyjne do rur PCV produkowane są w technologii nylonowej.

Jest to ten rodzaj dodatku, który pozwala produktowi nadać ważne cechy wydajności, takie jak:

• Zwiększony współczynnik stabilności termicznej;
• Wysoka wytrzymałość, odporność na działanie typu mechanicznego;
• Łatwość i prostota instalacji;
• Niska cena.

Produkty takie jak klipsy są dostępne na rynku w szerokim zakresie rozmiarów, dzięki czemu można wybrać najbardziej odpowiedni do mocowania rur o różnych średnicach. W celu wytworzenia niezawodnego mocowania tego rodzaju elementów wybiera się tak, aby średnica wewnętrzna dokładnie odpowiadała zewnętrznej średnicy rury.

Uchwyty do magistrali w kształcie zatrzasku zapewniają ruch osiowy podczas procesu rozszerzania, gdy temperatura wzrasta. Z tego powodu są one najczęściej stosowane przy tworzeniu systemu do transportu ciepłej wody lub systemów grzewczych.

Rada Jeśli chcesz na przykład ułożyć kilka odnóg rurociągu blisko siebie w celu przymocowania do ściany, możesz użyć podwójnych klipsów.

Korzystanie z zacisków węża

Jeśli system komunikacyjny jest tworzony z materiałów o dużych średnicach do transportu mas o poważnej masie, wówczas bardziej celowe jest stosowanie nie plastikowych klipsów, ale zacisków. Strukturalnie, taki produkt jest konwencjonalnym klejem typu "tie", wewnątrz którego znajduje się starannie ułożona gumowa uszczelka.

Ten rodzaj elementu pozwoli zrekompensować drgania układu w procesie transportu dużych objętości medium. Dzieje się tak dlatego, że w trakcie poważnych i znacznych wahań w sieci pozwalają bezpiecznie utrzymać pozycję każdej z jej sekcji.

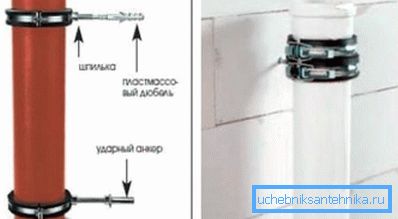

Zaciski do mocowania rur z PVC są zakończone kołkami i specjalnymi kołkami. Na rynku znajdziesz zarówno plastikowy, jak i stalowy zacisk rurowy.

Pomimo tego, że mocowanie za pomocą takich elementów jest uważane za raczej sztywne, podejmując wysiłki w procesie mocowania systemu, można uzyskać następujące wyniki:

• Sztywne mocowanie rurociągu, osiągalne tylko przy maksymalnym dokręceniu wszystkich śrub. Ta właściwość pozwala na użycie elementów złącznych do zamocowania części systemu w celu zminimalizowania przemieszczenia;
• Pływający uchwyt do produktów PCV. Jeśli łączniki nie zostaną odpowiednio dokręcone, pojawi się niewielka szczelina, umożliwiająca swobodny ruch rurociągu. Ten typ instalacji może być wymagany w przypadku wahań temperatury w środowisku pracy.

Główne typy zacisków

Istnieją zaciski w następującej formie:

1. Opaski kablowe. Takie dość proste produkty są również nazywane zaciskami. Producenci dostarczają im elementy mocujące znajdujące się wewnątrz. Służą do mocowania i mocowania kabli na różnych powierzchniach, zarówno w pionie, jak iw poziomie. Takie jastrychy są wykonane z poliamidu, który jest wytrzymałym polimerem;
2. Zaciski do rur. Ciężar zacisku do mocowania rur jest największy, ponieważ zrobić je ze stali. Składają się z dwóch części skręconych ze sobą. Niezawodność i szczelność mocowania zapewnia gumową uszczelkę po wewnętrznej stronie produktu, ale istnieją opcje bez niej;
3. Łączniki budowlane do mocowania rur służą do tworzenia rusztowań. Mają one godną pozazdroszczenia siłę i pozwalają nie tylko połączyć szczegóły lasu, ale także przymocować je do powierzchni nośnych;
4. Pas lub robak służy do łączenia rur i węży, a także do mocowania do ścian i sufitów.

Zwróć uwagę! Uchwyty ślimakowe oprócz funkcji mocowania pozwalają zachować szczelność węży.

Oprócz klasyfikacji według rodzaju, takie łączniki są klasyfikowane w zależności od materiału, z którego są wykonane:

1. Metaliczny;
2. Plastik.

Kolejność elementów złącznych za pomocą zacisków

Stosując takie produkty jak zacisk do mocowania rur 110 lub o innym rozmiarze podczas procesu instalacji, możliwe jest dość szybkie przeprowadzenie wszystkich prac związanych z układaniem rur.

Aby to zrobić, należy wykonać następujące instrukcje krok po kroku:

1. Przede wszystkim należy zaznaczyć całą drogę.

Rada Na tym etapie nie wolno zapominać, że system kanalizacyjny jest ustawiony pod kątem. Jeśli zajmujesz się instalacją systemu zaopatrzenia w wodę w nieogrzewanych pomieszczeniach, musisz również zainstalować pod stromizną, aby uniknąć stagnacji i gromadzenia się wody.

1. W miejscu instalacji trasy należy oznaczyć położenie elementów złącznych, biorąc pod uwagę dopuszczalne odległości między nimi;
2. Wiercenie otworów w miejscach instalacji kołka;
3. Za pomocą młotka i śrubokręta należy zamocować zaciski w miejscach wcześniej oznaczonych i nawierconych;
4. W końcowym etapie wstawiamy rury do zacisków i dokręcamy je do wymaganego poziomu.

Podsumowując

Za pomocą produktów takich jak klipsy i zaciski, będziesz w stanie samodzielnie i wystarczająco szybko zainstalować potok bez użycia specjalistycznego narzędzia i bez specjalnych umiejętności.

Naprawione w ten sposób rury wykonają wszystkie funkcje przypisane im przez długi czas bez żadnych problemów. Wideo w tym artykule powie jeszcze więcej informacji o tym, jak produkować zapięcia z PVC.
