Zaciski do rur metalowych - rodzaje i zastosowania

Chociaż metalowe zaciski nie są bezpośrednio zaangażowane w transport cieczy lub gazu przez rurociąg, jednak odgrywają ważną rolę w instalacji systemu. Najczęściej są one stosowane do mocowania rur, jednak niektóre z ich typów pozwalają na awaryjną naprawę rurociągu, w przypadku jego rozhermetyzowania.

Następnie przyjrzymy się bliżej tym produktom, rozważymy ich rodzaje i cechy aplikacji.

Informacje ogólne

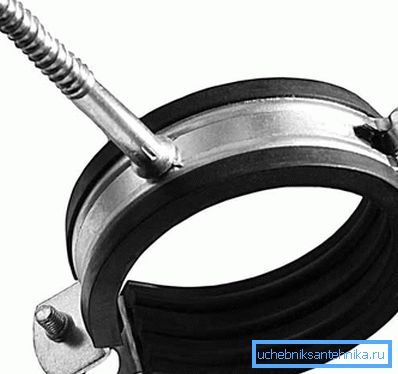

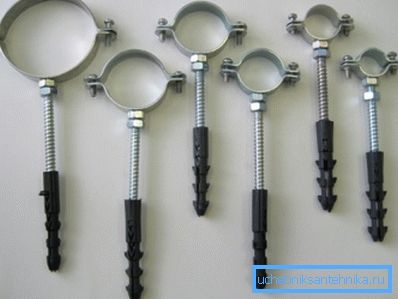

Z reguły zaciski to obręcze składające się z dwóch części, przymocowanych do siebie za pomocą śrub łączących. Metalowe zaciski stalowe do mocowania rur są również elementami do mocowania ich do różnych płaszczyzn.

Może to być:

• Kołek z tworzywa sztucznego z kołkiem samogwintującym;
• Łączenie nakrętek.

Dzięki zapięciom zaciski można przymocować do ściany, sufitu lub podłogi. Co do zacisków naprawczych, są one z reguły szersze i nie mają łączników, ale poza tym nie różnią się zbytnio od powyższych.

Niezależnie od rodzaju produktów ich zaletą jest niska cena i łatwość instalacji. Zazwyczaj instalacja zajmuje kilka minut.

Zwróć uwagę! Z reguły uchwyty są instalowane na połączeniach rurociągu, co pozwala zapewnić szczelność i trwałość połączenia.

Główne cechy tych części to:

• Wewnętrzna średnica części;
• Grubość;
• Szerokość;
• Zakres dokręcania.

Ponadto produkty różnią się:

• Konstrukcje;
• Cel

Następnie przyjrzyj się bliżej cechom mocowania i naprawy metalowych zacisków.

Zaciski do rur

Funkcje specjalne

Przede wszystkim należy stwierdzić, że zadanie mocowania rur często nie ingeruje w konstrukcję ruchu wzdłuż osi. Jest to szczególnie ważne w przypadku rurociągów grzewczych i ciepłej wody, w których rozszerzalność cieplna może być dość znaczna.

Jednocześnie niezawodne mocowanie ma szczególne znaczenie dla rurociągów kielichowych, w których połączenia rurowe wykonywane są za pomocą gumowych uszczelek. Nawet niewielkie odchylenie od osi może prowadzić do odkształcenia dziąsła, aw konsekwencji do obniżenia ciśnienia w rurociągu. Przykładem takich systemów są swobodnie płynące ścieki z tworzyw sztucznych.

Dlatego istnieją dwa rodzaje montażu:

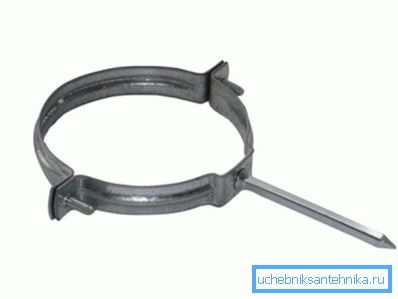

W zależności od rodzaju połączenia, tj. ruchomy lub stały, projekt produktu może się nieznacznie różnić. Na przykład zamek błyskawiczny ma zaokrąglenie wewnątrz i można go używać bez wkładki.

Jednak w każdym przypadku metalowy zacisk do mocowania rur charakteryzuje się wysoką niezawodnością i trwałością. Ponadto nadaje się do instalacji różnego rodzaju rur i wszelkiego rodzaju rurociągów.

Zgromadzenie

Proces mocowania uchwytów własnymi rękami nie jest wielkim problemem. Najważniejszą rzeczą jest prawidłowe określenie ich położenia, biorąc pod uwagę fakt, że ustawione są pionowo w odległości 2-3 metrów od siebie i poziomo w odległości 1,5 - 2 metry.

Podczas mocowania uchwytów należy użyć gumowej uszczelki. Pavda, jak wspomniano powyżej, podczas instalacji ruchomych uszczelek sprzętowych nie można używać.

Wskazówka! Jeśli dwie rury przechodzą obok siebie, można użyć podwójnego zacisku do mocowania metalowych rur, aby ustalić je względem siebie.

Procedura montażu jest następująca:

• Przede wszystkim na ścianie lub innej płaszczyźnie, w pobliżu której przebiega rurociąg, zaznaczono punkty mocowania elementów. Zaleca się wykonanie tej procedury przed zainstalowaniem rurociągu.
• Następnie kołek jest montowany zgodnie ze standardowym schematem, a zacisk jest do niego przymocowany za pomocą śruby.
• Następnie rurka jest wkładana do zacisku, a łącznik jest zaciśnięty.

Zwróć uwagę! Przesuwane metalowe zaciski do rurociągów nie powinny być zbyt ciasne, aby nie zakłócały rozszerzalności cieplnej rur.

Zaciski do rur

Funkcje konstrukcyjne

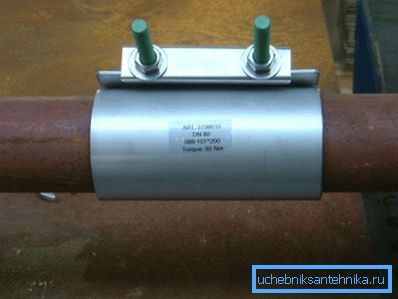

Podczas uszczelniania przecieków ten produkt jest używany jako bandaż.

Dlatego jego projekt składa się z dwóch elementów:

• Zaciskany materiał wykonany ze stali;
• Wewnętrzna pieczęć nazywana jest mankietem.

Najczęściej kauczuk falisty służy jako uszczelnienie, które uszczelnia uszkodzony obszar rurociągu. Oprócz uszczelnienia, materiał ten pełni inną funkcję - zapobiega deformacji rury w przypadku silnego dokręcenia śrub mocujących.

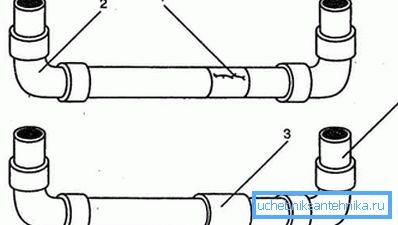

Algorytm instalacji bandaży

Instrukcje dotyczące eliminowania nieszczelności za pomocą zacisku węża są następujące:

• Przy pierwszych oznakach rozprężania się systemu, musisz szybko zidentyfikować uszkodzony odcinek rurociągu.
• Ponadto, zgodnie z rozmiarem uszkodzenia, wybiera się zacisk, który powinien całkowicie go pokryć.
• Następnie uszy produktu schylają się, tak aby mogły utrzymać rurę wokół nich.
• Po umieszczeniu bandaża w miejscu uszkodzonym, należy dokręcić śruby, aż uszczelka gumowa zostanie dociśnięta do rury tak mocno, jak to możliwe.
• Jeśli śruby są zbyt długie, należy je przeciąć za pomocą szlifierki.

To zakończyło naprawę rurociągu. Wykonanie wszystkich powyższych czynności nie zajmie więcej niż pięć minut. W rezultacie taki bandaż będzie w stanie zapewnić szczelność uszkodzonego obszaru przez kilka lat.

Jednak nie zapominaj, że ta operacja dotyczy sytuacji awaryjnej i tymczasowej. Dlatego wadliwy obszar jest nadal pożądany tak szybko, jak to możliwe, aby zastąpić nową rurkę lub napar.

Wniosek

Zaciski metalowe to najwygodniejszy typ łączników do rurociągów domowych. Co więcej, ich właściwa instalacja zwiększy żywotność systemu i zapewni jego normalne funkcjonowanie. A w sytuacjach awaryjnych, zacisk pozwala szybko wyeliminować wyciek (patrz także artykuł Piec do kotła z rury własnymi rękami: proste i bardzo przystępne metody produkcji).

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
