Zawory rurowe i inne narzędzia do ręcznego gwintowania

Jakiego rodzaju narzędziem jest kurek do rur? Czym różni się płyta od matrycy śrubowej i czy koło różni się od zapadki? Jak wyciąć wewnętrzny lub zewnętrzny wątek własnymi rękami? W jakich przypadkach preferowane są połączenia gwintowe do dostarczania wody, a kiedy - spawane? W artykule postaramy się odpowiedzieć na te pytania.

Definicje

Najpierw definiujemy terminologię:

• Kran to urządzenie do cięcia i zamiatania (czyszczenie z karbowania, rdzy itp.) Gwintów wewnętrznych. W naszym przypadku - fajka.

Przydatne: gwint rury różni się od metrycznego tym, że jego wielkość nie jest określona przez faktyczną średnicę grzbietów lub wgłębień, ale przez kanał warunkowy (DU) dołączonej rury lub kształtki.

• Die - zewnętrzne narzędzie do gwintowania, wykonane w formie nakrętki z węglików spiekanych z otworami do usuwania wiórów.
• Klupp różni się od tablicy tym, że składa się z kilku oddzielnych sektorów. Dlaczego tego potrzebujesz? Faktem jest, że stopy twarde i stale szybkobieżne stosowane w produkcji narzędzi z gwintem są droższe. Tymczasem siła i twardość są wymagane tylko dla grzbietów, które bezpośrednio przecinają nitkę; reszta płyty łączy tylko kilka grzbietów razem. W przypadku matrycy funkcja ta jest przekazywana do posiadacza.

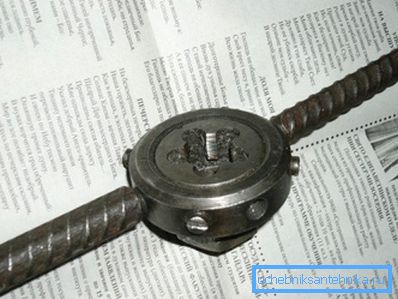

• Vorotok - rama do kranu lub matryc, wyposażona w parę uchwytów, używana jako dźwignia. Pozwala ci ciąć wątek bez żadnych dodatków.

• Uchwyt (trzpień) to po prostu okrągłe lub sześciokątne pokrętło bez uchwytów.. Dlaczego jest potrzebny? W praktyce, instalacje hydrauliczne nie są rzadkie, gdy nić musi być cięta nie w imadle lub zacisku, lecz bezpośrednio na wykładzinie lub pionie przy ścianie. Uchwyty zapobiegną obracaniu się narzędzia, a trzpień można obracać zwykłym kluczem gazowym.

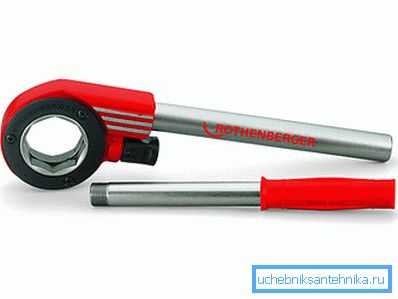

• Ratchet - korba z jednym uchwytem, ​​podwójnym nadwoziem i sprzęgłem cofania. Pozwala ci również przyciąć wątek przy ścianie. W przeciwieństwie do trzpienia, na którym klucz gazowy pozostawia zwiastun, grzechotka nie otrzymuje mechanicznych uszkodzeń w trakcie pracy i jest o wiele wygodniej jej używać.

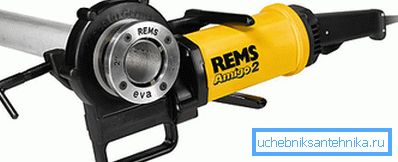

To ciekawe: w sprzedaży można znaleźć elektryczne kołki gwintowe do rur, pozwalające na to bez wysiłku fizycznego. Rura jest zaciśnięta za pomocą własnego narzędzia zaciskowego; narzędzie tnące jest napędzane przez silnik elektryczny o małej mocy poprzez skrzynię biegów. Narzędzie jest dość wygodne w użyciu, ale jego cena - od 20 do 80 tysięcy rubli - sprawia, że ​​zakup jest celowy tylko dla profesjonalistów.

Szczegółowy opis

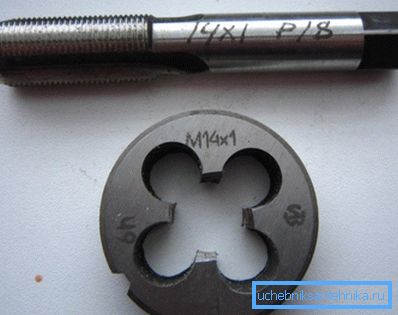

Dotknij

Zewnętrznie narzędzie przypomina zwykłą śrubę, nie zakończoną nakrętką, lecz krótkim krótkim trzpieniem. Na początku wątku zmniejsza się rozmiar grzbietów, co zapewnia płynne wejście przy minimalnym wysiłku. Kran wyposażony jest w podłużne rowki, odprowadzające wióry.

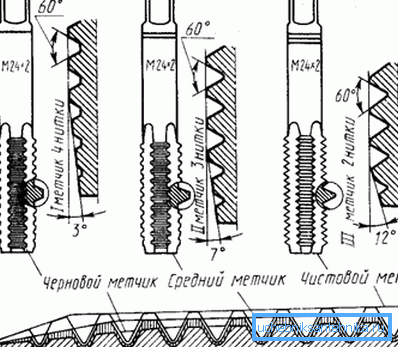

Z reguły przy wycinaniu nici używany jest zestaw dwóch lub nawet trzech narzędzi. Na przykład, podczas przecinania nici o średnicy pół cala, przyszłe połączenie (wywiercony element cylindryczny) najpierw przechodzi przez zgrubny gwint rury 1: 2, a następnie kończy. Podczas cięcia w jednym przejściu zwiększa się zużycie narzędzia, a jakość nici jest znacznie gorsza.

Kości

Oprócz tego, że narzędzie to jest przeznaczone do gwintowania zewnętrznego, płytkę odróżnia się od kranu inną cechą: nić jest cięta w jednym przejściu.

Jak wygląda kostka? Jeśli kurek 1 1: 2 wygląda jak śruba o średnicy 2,5 cala, to odpowiednia matryca przypomina przypuszczalnie nakrętkę z węglika spiekanego. Od zwykłej nakrętki odróżnia ją gwint o tym samym gładkim (stożkowym) podejściu i kilku kanałach dla wiórów.

Przydatne: część wejściowa (stożkowa) płytki ma długość 2-3 zwojów; całkowita grubość odpowiada 8 do 10 zwojów.

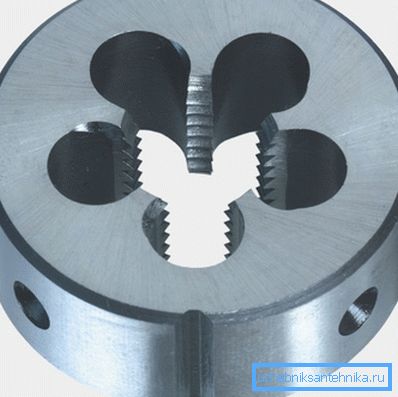

Na zewnętrznej cylindrycznej powierzchni matrycy znajduje się kilka stożkowych wgłębień, na których opierają się śruby mocujące je w podstawie.

Klupp

Opisaliśmy już zasadniczą różnicę w stosunku do matrycy: siekacze są mocowane tylko za pomocą trzpienia i mogą ulegać zmianom, gdy ulegają uszkodzeniu niezależnie od siebie.

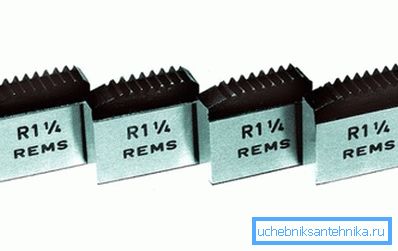

Przydaje się potencjalny nabywca znać tylko jedną subtelność: jeżeli zewnętrzna średnica matrycy jest ściśle regulowana przez GOST 9740-71, zgodnie z którym są one wykonane, to przecinaki matrycy ślimakowej mogą mieć inny kształt i być mocowane na różne sposoby.

Kupując zamiennik, lepiej zwrócić uwagę na produkty tego samego producenta, który wykonał trzpień. W przeciwnym razie sytuacja jest możliwa, gdy siekacze po prostu nie pasują.

Gwinty rurowe

Ogólnie rzecz biorąc, dla ślusarza informacje o gwintach rur nie mają zbyt dużej wartości praktycznej.

Jednak w celach edukacyjnych przedstawiamy kilka interesujących faktów.

• Występują cylindryczne i stożkowe gwinty rur. Wszystkie urządzenia hydrauliczne są zaprojektowane do stosowania cylindrycznych gwintów, a stożkowe są wymagane głównie w rurociągach wysokiego ciśnienia.
• Przy średnicach większych niż 6 cali rury są spawane lub łączone za pomocą kołnierzy.
• Pomimo dużego rozrzutu nominalnych średnic, regulacja cięcia gwintów cylindrycznych rur GOST 6357-81 zapewnia tylko cztery skoki gwintu.

Odsyłacz: angielski cal to 2,54 cm W związku z tym kran z rurą 2: 2 jest przeznaczony do gwintowania kompatybilnego z rurami o warunkowym przebiegu 2,5x2,54 = 6,35 cm (63 mm).

• Wiązanie nominalnych średnic gwintów rur z metrycznym systemem pomiarowym również podlega wyżej wymienionemu standardowi. Oto lista niektórych rozmiarów:

Gwint lub spawanie

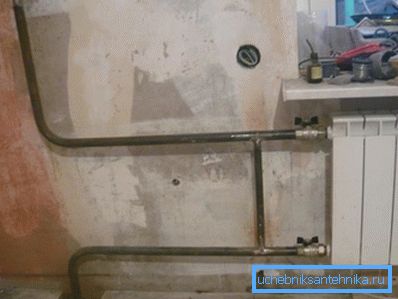

Piony i liniowe systemy grzewcze i zaopatrzenie w wodę mają nominalną średnicę, oczywiście znacznie mniejszą niż 6 cali. Odpowiednio, do instalacji związków można stosować jako spawanie i gwint.

Oczywiście mniej czasu poświęca się na spawanie: doświadczony spawacz spędza nie więcej niż 10 minut na styku; gwintowanie, łączenie i uszczelnianie połączenia będzie wymagało co najmniej trzy razy więcej czasu przy wyraźnie większych nakładach wysiłku.

Gdy połączenia gwintowane usprawiedliwiają się:

• Jeśli masz problemy z transportem narzędzia. Jest oczywiste, że łatwiej jest zabrać z daszkiem tabliczkę z uchwytem i parą kluczy gazowych za pomocą transportu publicznego niż elektryczny aparat spawalniczy, a jeszcze bardziej - parę cylindrów i zestaw węży z palnikiem.
• Jeśli to konieczne, spraw, aby połączenie było zwijane. Typowym przypadkiem jest sgon po zaworze na stalowej rurze wodnej. Wcześniej czy później zawór będzie wymagał wymiany, a rury będą musiały być oczyszczone z osadów mineralnych; umiejętność wykonania tej pracy bez spawania jest niewątpliwą zaletą.

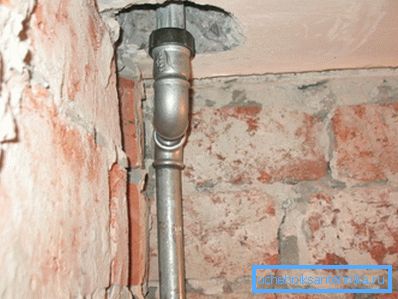

• Wreszcie nici nie mają alternatywy, jeśli rury ocynkowane są używane do instalacji komunikacji. Faktem jest, że spoina łamie cienką warstwę cynku, co sprawia, że ​​galwanizacja jest bezużyteczna: korozja niszczy obszar szwu z taką samą prędkością jak przy użyciu rur VGP wykonanych z czarnej stali. Ale w przypadku nitek sytuacja zmienia się radykalnie: warstwa cynku pozostaje nienaruszona, w wyniku czego zasób rurociągu wzrasta kilkakrotnie. Autor musiał otworzyć galwanizowane wieże grzewcze zamontowane na nitkach po pół wieku eksploatacji; jeżeli zapobiegnie się wielowarstwowemu malarstwu, oceniając stan rur, badanie wewnętrzne wykazało, że nie różnią się one od nowych.

Jak wyciąć wątek

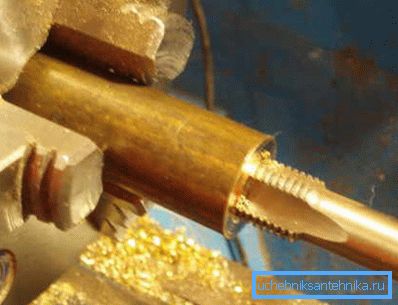

Wewnętrzny

Załóżmy, że mamy nawiercony stalowy kęs ze stalowym złączem o średnicy 32 mm (1 1/4 cala). Musimy przekształcić go w gotowe sprzężenie.

Jak wykonać tę pracę?

1. Zacisnąć obrabiany przedmiot za pomocą specjalnej klamry ze szczeliną w kształcie rombu pomiędzy szczękami.

Zwróć uwagę: w tym przypadku niepożądane jest stosowanie imadła. Skompresowane z obu stron obrabianego przedmiotu jest zdeformowane, stanie się owalnością.

1. Wsuwamy pokrętło rurki 1 1: 4 cala w pokrętło.
2. Nasmarować wewnętrzną powierzchnię elementu obrabianego. Smarowanie zmniejsza opór podczas cięcia i zmniejsza prawdopodobieństwo skaleczenia. Jakiego rodzaju używanego smaru jest taki sam: olej do maszyn do szycia, autol, smar, a nawet olej napędowy są równie odpowiednie do naszych celów.
3. Pozycjonujemy stożek ściśle wzdłuż osi przyszłego sprzęgu, dociskamy go do niego z maksymalnym wysiłkiem i obracamy bez zakłócania pozycjonowania i bez luzowania ciśnienia. Cięcie bez wciskania kranu do części jest możliwe dopiero po 2-3 pełnych obrotach; jeśli osłabisz siłę wcześniej, pierwszy sznur zostanie zerwany.
4. Po minięciu sprzęgła szorstkim kranem, wyjmij pokrętło i wyjmij je z drugiej strony. Powtórz operację, wykonując średnie i delikatne stuknięcia.

Co zrobić, jeśli masz tylko zwykły uchwyt:

1. Zaciskają trzonek kurka.
2. Kęs jest zaciśnięty za pomocą klucza gazowego (rurowego) i siedzi na swoim wejściu.
3. Dalsze operacje są identyczne jak opisane powyżej.

Przydatne: jeśli kran jest używany tylko do gwintowania używanych okuć, wystarczy mieć w swojej kolekcji tylko narzędzie do wykańczania.

Outdoor

Tutaj instrukcja cięcia gwintów obejmuje przygotowanie podejścia do płyty. Aby cięcie nie wymagało zbyt dużej siły zacisku, należy wyciąć fazę od zewnętrznej strony rury pod kątem około 30 stopni względem jej osi.

Zastanów się, jak możesz przygotować rozmowę w terenie:

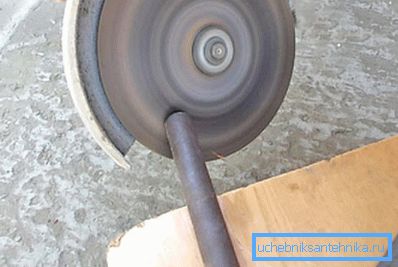

• Wycieranie wokół krawędzi młynka do rur z kółkiem na metalu.

• Wykonując tę ​​samą pracę z plikiem ręcznym.
• Na koniec, w przypadku braku narzędzia, krawędź rury o niewielkich umiejętnościach można po prostu skompresować za pomocą klucza do gazu. Główną subtelnością tej operacji nie jest przesadzenie i nie nadawanie owalności rury.

Co dalej:

1. Zewnętrzna powierzchnia krawędzi rury jest ponownie rozmazana.
2. Płyta jest dociskana do powierzchni czołowej ściśle prostopadle do osi podłużnej rury. Siła zaciskająca jest utrzymywana aż do wykonania 2-3 pełnych obrotów.
3. Dalej jest prosta praca mechaniczna: matryca jest przesuwana wzdłuż rury, aż do otrzymania nitki o wymaganej długości. Ostro zwiększona odporność oznacza zdzieranie wiórów; w tym przypadku płyta jest cofana o jeden obrót, wióry są usuwane, a powierzchnia jest dosmarowywana.

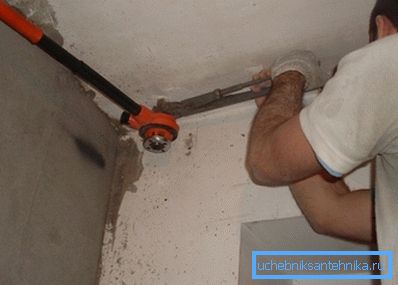

Podczas gwintowania zewnętrznego gwintu bezpośrednio na pionie lub tulei występuje jedna subtelność. Rura, na której przecinany jest gwint, jest koniecznie trzymana przez klucz do gazu tak, aby siła na nim kompensowała moment obrotowy występujący podczas cięcia.

Faktem jest, że znacznie łatwiej jest oderwać wkładkę od pionu lub pionu od akumulatora sąsiada, niż mogłoby się wydawać: dźwignia pozwala na bardzo duży wysiłek. Ponadto stan samych rur w starych zasobach mieszkaniowych często pozostawia wiele do życzenia.

Wniosek

Rozważymy zapoznanie się z narzędziami do ręcznego gwintowania i obsługiwanych technologii procesowych. Jak zwykle, wideo w tym artykule zaoferuje czytelnikowi dodatkowe informacje. Sukcesy!
