Co to jest - aksonometria ogrzewania? W tym materiale musimy wrócić do szkoły i ponownie zapoznać się z zapomnianym terminem. Ponadto postaramy się dowiedzieć, jakie zasady powinny być przestrzegane, sporządzając wykresy aksonometryczne dla systemów grzewczych.

Definicja

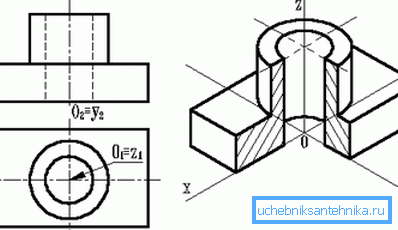

Termin aksonometria pochodzi z Grecji i pochodzi z dwóch słów: osi i miary. Znaczenie tego terminu znajduje się na graficznym obrazie trójwymiarowych obiektów poprzez rzutowanie ich na płaszczyznę.

Sposób wyświetlania obiektu:

1. Jest on powiązany z trzema osiami współrzędnych.
2. Wybrana jest tak zwana płaszczyzna obrazu, na którą obiekt ma być rzutowany.

Uwaga: żadna oś współrzędnej nie powinna być równoległa do niej.

1. Wszystkie punkty obiektu rzutowane są na płaszczyznę.

Ponieważ płaszczyzna obrazu nie jest równoległa do żadnej z osi współrzędnych, wzdłuż wszystkich osi rzut ma odchylenia od rzeczywistych wymiarów segmentów.

W zależności od tego, jak zniekształcenia są rozmieszczone wzdłuż osi, aksonometria może być nazwana:

• Izometryczny. W tym przypadku zniekształcenie na wszystkich osiach jest takie samo.

• Dimetryczny. Równe zniekształcenie wzdłuż dwóch osi.
• Trimetric - wszystkie zniekształcenia mają różne znaczenia.

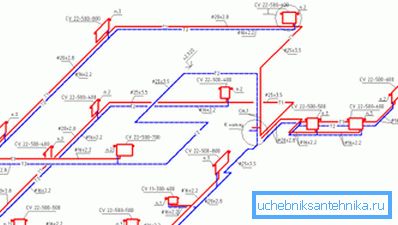

Schemat aksonometryczny systemu grzewczego jest tylko rzutem na płaszczyznę, która nie jest równoległa do ścian budynku lub jego podłóg. Projekcja oznacza elementy systemu i ich podstawowe parametry.

Wymagania prawne

Są one wyczerpująco określone w GOST 21.602-2003, który reguluje zasady sporządzania dokumentacji dla systemów budowlanych (w tym ogrzewania). Wyróżnijmy z tekstu dokumentu główne punkty, które są bezpośrednio związane z naszą tematyką.

Przepisy ogólne

Elementom systemów grzewczych przypisuje się oznaczenie składające się z oznakowania i numeru seryjnego w ramach tego programu. Jakie oznaczenia są używane?

W przypadku niektórych symboli graficznych dokument odnosi się do powiązanego GOST:

• Rurociąg powinien być oznaczony zgodnie z GOST 21.206 - 93.

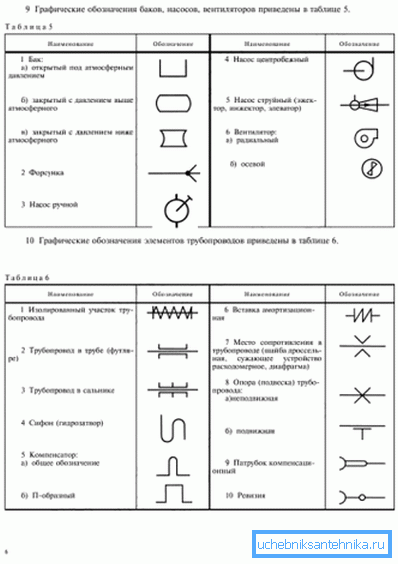

• Oznaczenia zaworów zwrotnych, dławików, zaworów zasuwowych, grzejników itp. można znaleźć w GOST 21.205-93.

Ponadto wśród przepisów ogólnych istnieje szereg dodatkowych wymagań dotyczących rysunków.

• Znaczniki wysokości są zaznaczone na liniach pomocniczych lub konturach elementów.
• Schemat nagrzewania aksonometrycznego można wykonać w skali 1:50, 1: 100 i 1: 200.

Wykaz wyznaczonych urządzeń i parametrów

Na schemacie wykonanym własnymi rękami należy oznaczyć:

1. Rurociągi o średnicach.
2. Izolacja termiczna przekrojów rurociągów. Jest przedstawiona graficznie.
3. Poziomy osi wszystkich rurociągów są względne do zera.

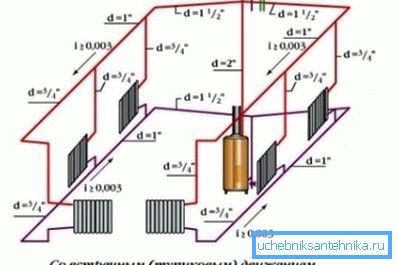

4. Butelki do butelkowania (oczywiście tam, gdzie są potrzebne - w systemach grawitacyjnych i domach górnej butelkowania).

1. Jeśli w poziomych sekcjach butelkowania występują luki - rozmiary sekcji.
2. Podpory, kompensatory i zawieszenia.

Ważna uwaga: w tym przypadku obraz jest dostarczany z usunięciem półki, powyżej którego wskazuje typ elementu. Pod półką należy podać symbol odpowiadający elementowi dokumentu.

1. Zawory odcinające. W tym przypadku używana jest półka na wynos, powyżej której wskazany jest rodzaj i średnica (DN) zbrojenia. Poniżej znajduje się oznaczenie elementu w katalogu.
2. Piony i planiści (poziome sekcje) ze znakami.
3. Grzejniki, konwektory i inne urządzenia grzewcze.

Obowiązkowe jest wskazanie ich rodzaju i podstawowych parametrów:

• Liczba sekcji grzejnika przekroju.
• Liczba sekcji (rur) rejestru i jego długość.
• Liczba i długość rur żebrowanych.
• Dla innych urządzeń grzewczych - ich typ.

1. Oznaczenia instalacji (kotłów, pieców z wymiennikami ciepła, pomp ciepła, zespołów wind, pomp obiegowych do ogrzewania itp.).
2. Urządzenia wbudowane (miski olejowe do kontroli temperatury i wyloty do instalowania zaworów regulacyjnych, umożliwiające pomiar ciśnienia).
3. Urządzenia do pomiaru parametrów systemu i pomiaru ciepła.

Co ciekawe: GOST pozwala budynkom wielopiętrowym na wykonanie szczegółowego schematu tylko dla podziemnej części budynku. W takim przypadku układ przewodów pionów i, w razie potrzeby, schemat połączeń na strychu są wykonywane osobno. Instrukcja związana jest z nadmierną złożonością projekcji aksonometrycznej całej komunikacji w, powiedzmy, 16-piętrowym budynku.

Specyfikacje

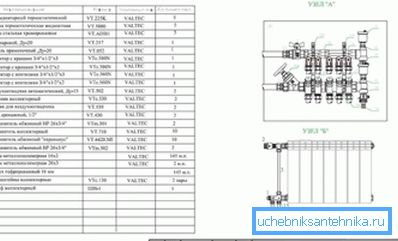

Norma określa szereg wymagań nie tylko dla samych rysunków, ale również dla ich specyfikacji.

Elementy wymienione w specyfikacjach należy wpisać w nich w następującej kolejności:

1. Urządzenia grzewcze (kotły, grzejniki itp.).
2. Zawory odcinające i sterujące (zawory, zasuwy, dławiki, zawory zwrotne).
3. Pozostałe elementy systemów grzewczych (odpływy, odpływy).
4. Konstrukcje wbudowane (szyby naftowe i gałęzie do zaworów sterujących).

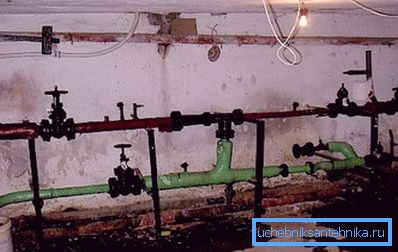

Co ciekawe, w rzeczywistych warunkach termometry i manometry nie są instalowane we wbudowanych strukturach. Cena urządzeń jest wystarczająco duża; w warunkach niezamknięcia bezpiecznie piwnic budynków mieszkalnych, w których rozsądniej jest je rozebrać po pomiarach.

1. Rurociągi (rozlewnie, piony, liner).
2. Izolacja termiczna.

Rurociągi są wprowadzane do specyfikacji dla każdej średnicy (z reguły - w celu zwiększenia zdalnego sterowania). Różne gięcia, kołnierze, krzyżyki do spawania i śruby nie są wprowadzane do specyfikacji.

Wniosek

Mamy nadzieję, że podane przez nas zalecenia i odniesienia normatywne pomogą czytelnikowi w sporządzeniu i przeczytaniu rysunków (patrz również artykuł Samodzielny system ogrzewania: cechy urządzenia).

Jak zawsze dołączone wideo oferuje dodatkowe informacje. Sukcesy!
