Aluminiowy grzejnik 500: rodzaje, metody produkcji i

23-07-2018
Ogrzewanie

W większości prywatnych domów system grzewczy jest niezależny. Jako grzejniki stosowane są najczęściej urządzenia aluminiowe, których charakterystyka techniczna ułatwia utrzymanie komfortowej temperatury powietrza w domu, a schemat połączeń jest przewidziany dla odległości centralnej 500 mm.

Poniżej wyjaśnimy przyczyny popularności takich urządzeń wśród właścicieli domów prywatnych, a także ich cechy. Dowiesz się o rodzajach i metodach produkcji, parametrach technicznych i zasadach selekcji.

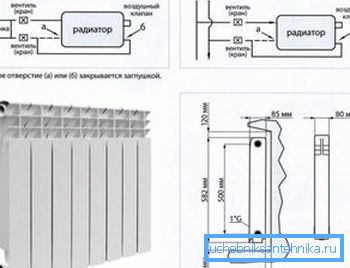

Produkt z odległością środkową 500 mm

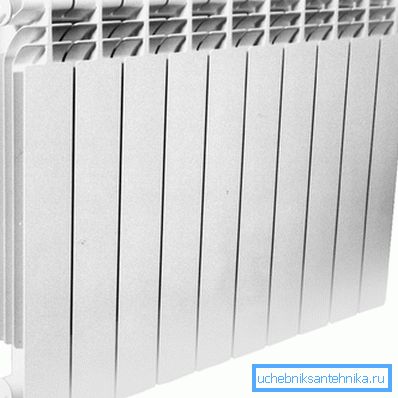

Promiennik bimetaliczny 500 na 80 na 80 składa się ze stalowej wkładki i zewnętrznej aluminiowej obudowy

Rodzaje i metoda produkcji

Ponieważ aluminium jest raczej miękkim metalem, nie jest używane w czystej postaci do wytwarzania grzejników. Aby zapewnić wytrzymałość narzędzi, stop rozcieńcza się specjalnymi dodatkami silikonowymi, a uzyskaną masę wykorzystuje się do produkcji zarówno pojedynczych sekcji, jak i kolektorów.

Objętość aluminiowej sekcji grzejnika 500 mm w każdym modelu jest inna

Najczęściej produkcja wykorzystuje dwie główne metody:

Casting
  1. Za pomocą tej metody odlewane są poszczególne sekcje, wykorzystujące w tym celu silumin, który jest mieszaniną aluminium i krzemu. I chociaż zawartość krzemu w stopie nie przekracza 12%, to wystarczy, aby zapewnić produktom niezbędną wytrzymałość.
  2. Odlewanie wycinków odbywa się pod podwyższonym ciśnieniem, co pozwala uzyskać produkty o szerokiej gamie form.
  3. Instrukcja umożliwia stosowanie produktów pod wysokim ciśnieniem - od 6 do 16 bar.
  4. Swobodny przepływ chłodziwa zapewniony jest przez rozszerzone kanały.
  5. Grube ścianki sekcji nadają urządzeniu dodatkową wytrzymałość.
Wytłaczanie
  1. Termin ten oznacza wytłaczanie, logiczne jest założenie, że wszystkie części są wytwarzane przez wymuszenie stopu przez otwór formujący.
  2. W ten sposób wykonywane są tylko pionowe części urządzeń.
  3. Materiałem do produkcji jest bezpośrednio aluminium, w którym dodaje się pewne kompozycje.
  4. Kolektory wykonane są tą samą metodą, ale są wykorzystywane do produkcji siluminu.
  5. Kiedy wszystkie detale kolektora są gotowe, są ściskane i łączone.
  6. Dzięki zastosowaniu tej metody tanie baterie docierają do końcowego odbiorcy. Jednak później nie można ich zmodernizować.

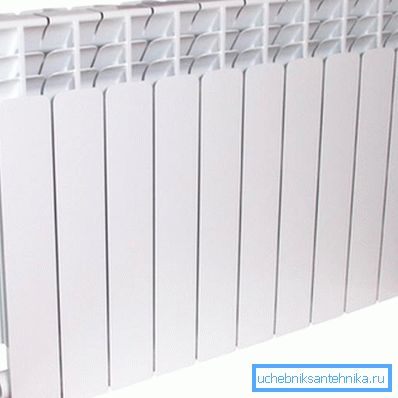

Grzejnik 20 na 500 w odległości 500 - 500 mm od środka, 500 mm - szerokość urządzenia, 20 barów - wytrzymuje ciśnienie

Rozważmy rodzaj grzejnika 500 na 80 - co to jest:

  • 500 mm - odległość między środkami kolektorów;
  • 80 mm - szerokość jednej sekcji.

Bateria anodyzowana

  1. Proces produkcyjny tego typu produktów jest dość skomplikowany.
  2. Do produkcji takich baterii zastosowano wysokiej jakości oczyszczone aluminium.
  3. Gotowe kaloryfery anodują, zmieniając w ten sposób strukturę metalu, co zwiększa jego odporność na korozję.
  4. W celu zwiększenia wymiany ciepła wewnętrzna przestrzeń grzejników jest absolutnie gładka. Osiągnięcie tego efektu pozwala na to, że wszystkie części grzejnika są połączone z zewnętrznymi częściami złączek.

Ze względu na specjalną metodę obróbki metalu i wewnętrzną strukturę, urządzenia takie są w stanie oprzeć się wygórowanym obciążeniom sięgającym 70 barów. Jednak ich cena jest przystępna nie dla każdego konsumenta.

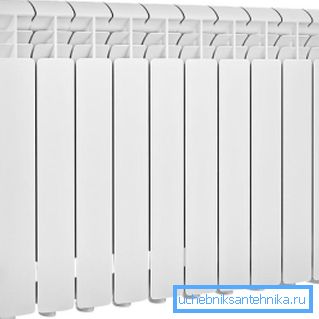

Grzejnik aluminiowy 500 na 80 od firmy

Parametry techniczne grzejników aluminiowych

Odległość między kolektorami (osiami)

W nazwach podanych na opakowaniach grzejników zawsze znajduje się cyfra oznaczająca odległość środka. Z reguły wartości te są standardowe i równe, zarówno 200 mm i 350 mm, jak i 500 mm. Dostępne są jednak również inne grzejniki, w których odległość między kolektorami wynosi od 200 mm do 800 mm.

Wskazówka: przed zakupem urządzenia zmierzyć wysokość przekroju między parapetem a podłogą, w której zostanie on zainstalowany.

Grzejników aluminiowych i bimetalowych 500 nie zaleca się montować w pobliżu żadnej powierzchni. Może to znacznie utrudniać cyrkulację gorącego powietrza, co skutkuje zmniejszeniem wydajności baterii.

Wskazówka: podczas instalowania chłodnicy instalacji grzewczej należy upewnić się, że co najmniej 100 mm wolnej przestrzeni pozostaje od progu i podłogi do grzejnika. Ze ściany grzejnik musi również oddzielić przestrzeń około 30 mm.

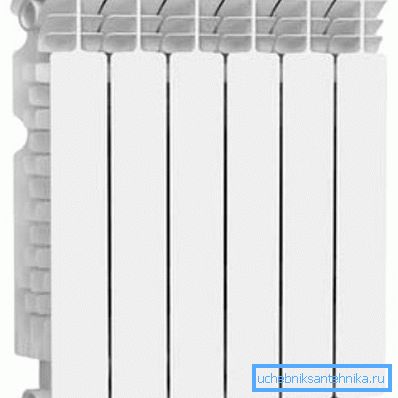

Grzejniki aluminiowe do ogrzewania 500 do 100 - do autonomicznych systemów grzewczych o szerokości przekroju 100 mm

O parametrach cieplnych

Istotną częścią promiennika ciepła jest promienisty transfer ciepła lub promieniowanie. Resztę ciepła przenosi się do powietrza przez konwekcję lub mieszanie mas powietrza. Ze względu na specjalną strukturę grzejnika, tj. żebrowane powierzchni, wymiana ciepła jest znacznie zwiększona.

Wymiana ciepła

Aluminiowy grzejnik ogrzewa pomieszczenie na dwa sposoby:

  • emisja ciepła - w paszporcie produktu wskazano w watach. Aby obliczyć całkowitą wartość parametru dla grzejnika, należy pomnożyć moc sekcji aluminiowego radiatora 500 przez ich liczbę w akumulatorze;
  • przez konwekcję.

Ze względu na wysoki stopień wymiany ciepła grzejniki mają niską bezwładność. Oznacza to, że nie muszą ogrzewać chłodziwa do wysokiej temperatury, a to z kolei chroni kocioł przed zużyciem.

Żywotność

Prawie wszyscy producenci grzejników aluminiowych gwarantują konsumentom, że ich produkty będą wiernie służyć przez 10 do 20 lat. Bardziej znani producenci rzucają kolejne 5 lat.

Jednak urządzenie może trwać znacznie dłużej. Konieczne jest jedynie okresowe sprawdzenie go i na czas, w celu wyeliminowania wszystkich wad. W zależności od wybranego modelu parametry techniczne grzejników są następujące:

  • długość między środkami rur lub osi zasilających - 200 mm, 350 mm i 500 mm;
  • ciśnienie układu - 6-16 bar;
  • moc cieplna lub moc grzejników aluminiowych 500 na podstawie 1 sekcji - 82 W-212 W;
  • masa sekcji - 1 kg - 1,47 kg;
  • pojemność przekroju - 250 ml - 460 ml;
  • najwyższy stopień nagrzewania wynosi 110 ° C;
  • okres gwarancji - do 15 lat.

Najsławniejsi producenci

Ocena bimetalicznych grzejników do ogrzewania wynosi 500 na 80, a aluminiowe stale się zmieniają, dziś najbardziej poszukiwane są:

  1. Faral - od Włoch po Rosję, ten producent dostarcza dwa rodzaje grzejników, z których jeden to Faral Green HP, a drugi - Faral Trio HP. Odległość między kolektorami wynosi 500 i 300 mm. Po zmontowaniu liczba sekcji grzejników zmienia się od 3 do 16. Jednocześnie są one mocowane między sobą za pomocą sutków.
Na zdjęciu - urządzenie grzewcze firmy Faral
  1. Kalidor - te akumulatory są produkowane, podobnie jak poprzednie, we Włoszech, wykorzystanie najnowszych technologii znacznie poprawiło parametry techniczne tych produktów. Grzejniki mają wysokie rozpraszanie ciepła i odporność na korozję. Farba nakładana jest w specjalny sposób, co daje jej dodatkową siłę.

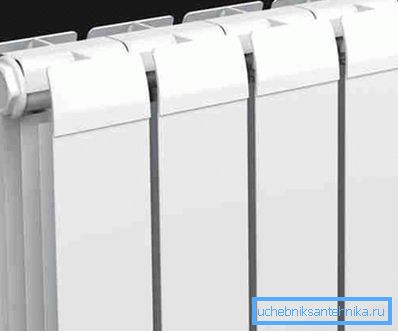

Rovall produkuje produkty do wytłaczania
  1. Rovall - specjalna popularność w Rosji nabyła kilka modeli tego producenta. Wynika to z szerokiego wyboru kolorów i wytrzymałości konstrukcji grzejników.

Wniosek

Każda nagrzewnica ma swoje własne parametry techniczne, w tym przypadku mówimy o grzejniku aluminiowym o odległości między środkami kolektorów 500 mm.

Branża oferuje klientom różne rozmiary grzejników, dzięki czemu można je zainstalować własnymi rękami tak wygodnie, jak to tylko możliwe i w wybranej lokalizacji. Wideo w tym artykule pozwoli ci znaleźć dodatkowe informacje na powyższy temat.
