Charakterystyka grzejników żeliwnych: rodzaje i projekty,

Ciężar i wymiary grzejników żeliwnych grzewczych zależą przede wszystkim od liczby sekcji w jednym urządzeniu, ale te same sekcje mogą się również znacznie różnić od siebie, ponieważ są one jednym, dwoma lub trzema kanałami.

Jednak pomimo dużej objętości, akumulatory z żeliwa są bardzo poszukiwane w systemach wodnych o scentralizowanym ogrzewaniu, ponieważ w pełni odpowiadają parametrom koniecznym do przenoszenia ciepła i wytrzymałości przy ewentualnych skokach ciśnienia nośnika ciepła.

Chodzi o te urządzenia, znajomości, prawdopodobnie każdemu obywatelowi Rosji, który osiągnął świadomy wiek, i to zostanie omówione, a także pokażemy wam wideo w tym artykule.

Grzejniki żeliwne

Grzejnik żeliwny to kolumnowo-radiacyjne urządzenie grzewcze, które składa się z kilku sekcji. Został wymyślony przez Franza San Galli w 1857 roku.

Rodzaje i projekty

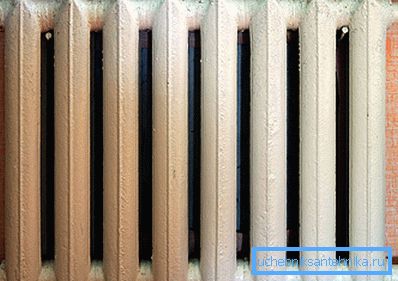

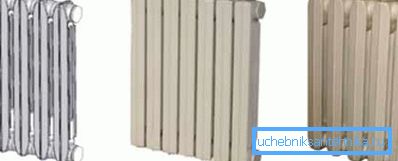

• Jak już wspomnieliśmy, to, ile waży żeliwny grzejnik, a także jego objętość, zależy bezpośrednio od liczby sekcji, a także od liczby kanałów w jednej sekcji tego urządzenia. Przykładowo, uważamy takie grzejniki z serii FM, które są wykonane zgodnie z wymaganiami GOST 8690-94. Wszystkie są przeznaczone do montażu, biorąc pod uwagę głębokość otworu pod oknem, czyli na małej, średniej i dużej głębokości, które można wypełnić na podstawie liczby kolumn w sekcjach.
• Urządzenia grzewcze serii FM są przeznaczone do scentralizowanych systemów podgrzewania wody w budynkach mieszkalnych, użyteczności publicznej i przemysłowych o minimalnym ciśnieniu roboczym 1,2 MPa (12,236 atm) i ciśnieniu (próbie) ciśnienia 1,8M Pa (18,344 atm) i temperaturze wody nie wyższej niż 150 ° C (ich cena jest najtańsza).

• Oczywiście, ciężar grzejników żeliwnych zależy również od sekcji., z którego jest zmontowany i są wykonane z żeliwa szarego w postaci glinki piaszczystej metodą wtrysku, co pozwala urządzeniu wytrzymać stabilne działanie przez około 40 lat lub dłużej.

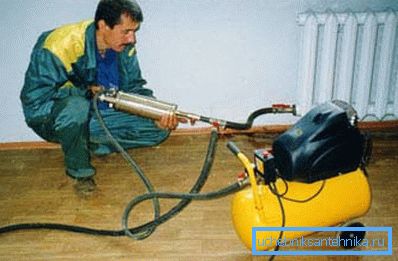

• Żeliwo jest dość odpornym metalem na niskiej jakości nośnik ciepła., to znaczy woda może mieć wysoką zawartość soli, zasad i rdzy, ale jest porowata, co przyczynia się do zatrzymywania różnych pierwiastków i sedymentacji szlamu, więc baterie wymagają regularnego mycia.

Kompletny zestaw podgrzewaczy żeliwnych składa się również z dwóch bocznych zaślepek (lewy gwint G 1?), A także dwóch futorki lub, jak się je nazywa, poprzez zaślepki (G 1? Prawy gwint) i otworu z lewą nitką G? do złączek do rur grzewczych. Łącząc ze sobą sekcje, stosuje się złączki stalowe i żaroodporne uszczelki gumowe zgodnie z TU 38.105376-92.

Uwaga Jednym z najbardziej negatywnych czynników, które mogą charakteryzować takie urządzenia grzewcze, jest ciężar promiennika żeliwnego i jego długie nagrzewanie, dlatego ściśle rzecz biorąc, nie jest on stosowany w autonomicznych systemach grzewczych - dużych kosztach energii dla kotłów dla dowolnego rodzaju paliwa. Jednocześnie emituje ciepło przez bardzo długi czas, co umożliwia przełączanie pomp do obiegu wody niezbyt często, a zatem takie baterie są prawie idealne do systemów scentralizowanych.

Tabela: Charakterystyka techniczna grzejnika żeliwnego dla jednego, dwóch i trzech kanałów

Charakterystyka Tabela FM-1-70-500-1,2

Charakterystyka Tabela FM-2-100-500-1,2

Charakterystyka Tabela FM-3-120-500-1,2

Montaż, demontaż

Jak już powiedzieliśmy, można zwiększyć lub zmniejszyć przenoszenie ciepła i objętość grzejnika żeliwnego poprzez dodawanie lub odkręcanie sekcji, które mogą mieć od dwóch do nieskończoności, chociaż więcej niż 15 sztuk jest mało prawdopodobne.

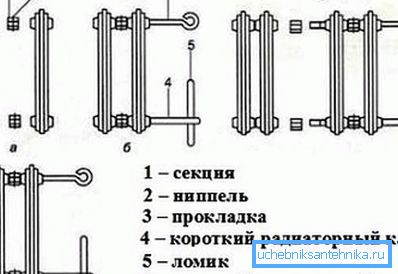

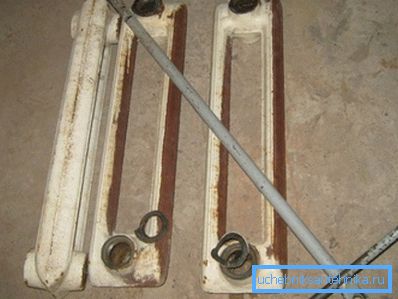

Najczęściej mamy do czynienia z sekcjami dwukolumnowymi widocznymi na zdjęciu górnym - są one połączone za pomocą smoczka i odpornej na wysoką temperaturę gumowej uszczelki. Wewnątrz smoczka ma zaokrąglony kształt z dwiema równoległymi płaszczyznami, co pozwala na zamocowanie główki klucza, ale wewnętrzna średnica może wynosić 1? ? lub 1?

Zgodnie z tym, wybiera się klucz, w którym głowica może być płaska lub powtarzać wewnętrzny kształt złączki - instrukcja w tym wydaniu jest cicha. Aby odkręcić jedną lub kilka sekcji, należy nacisnąć klucz, aby głowica dotarła do złączki, która znajduje się na złączu, dlatego najpierw jest ona nakładana na akumulator, aby oznaczyć głębokość zanurzenia na pręcie.

Wysiłki, które są wykonywane w celu obracania za pomocą bramki, zwykle nie są wystarczające, dlatego dźwignia jest zwiększana przez odcięcie rury - ta sama dźwignia jest również potrzebna podczas montażu, aby połączenie nie wyciekło.

Wniosek

Zawsze możesz złożyć i zdemontować żeliwny grzejnik własnymi rękami, jeśli do tego masz klucz z odpowiednią główką, tylko musisz zainstalować nowe uszczelki, a czasem nowe sutki. Podłączając akumulator do obiegu grzewczego, należy przewidzieć zawory odcinające do demontażu w sezonie grzewczym.
