Ciśnienie robocze w systemie grzewczym: badamy pracę

17-04-2018
Ogrzewanie

Jakie jest ciśnienie robocze w systemie ogrzewania budynku mieszkalnego, uważane za normę? Jaka może być jego maksymalna wartość? Jakie parametry lepiej ustawić dla systemu autonomicznego? Artykuł dotyczy ciśnienia i jego wpływu na działanie systemów grzewczych.

Rozkład temperatur i ciśnień w jednostce windy budynku mieszkalnego.

Jak się układa

Zanim dowiesz się, jakie ciśnienie w systemie grzewczym jest uważane za normalne, zapoznajmy się z projektowaniem tych systemów.

Systemy autonomiczne

Ta kategoria obejmuje obwody z pompą cyrkulacyjną (grawitacyjną) i pompy grzewcze wyposażone w pompy obiegowe.

W pierwszym przypadku, chłodziwo jest napędzane zmianą gęstości podczas ogrzewania: cieplejsze masy są przemieszczane z kotła do górnej części obwodu z zimniejszymi, a przechodząc przez grzejniki, dają im nadmiar ciepła. Głowa stworzona przez rozszerzenie jest bardzo mała i zwykle mierzona jest w dziesiątych częściach metra; odpowiednio, krążenie nie ma dużej prędkości.

W drugim przypadku płyn chłodzący powoduje ruch pompy małej mocy. Wytwarza ciśnienie od jednego do sześciu do ośmiu metrów, co znacznie przyspiesza ruch wody lub mieszaniny wody i glikolu w obwodzie.

Pompa cyrkulacyjna.

Odniesienie: miernik ciśnienia odpowiada ciśnieniu 0,1 kgf / cm2 (1/10 atmosfery).

Autonomiczne systemy grzewcze są podzielone na jeszcze jedną podstawę: mogą być otwarte i zamknięte.

  • Otwarty obwód komunikuje się z atmosferycznym powietrzem przez otwarty zbiornik wyrównawczy.. W związku z tym ciśnienie wody w instalacji grzewczej odpowiada wysokości słupa wody powyżej punktu pomiarowego. Jeżeli poziom wody w zbiorniku wyrównawczym jest 3 metry powyżej poziomu napełnienia, ciśnienie w wypełnieniu wynosi 0,3 atmosfery.
  • Obwód zamknięty z atmosferą nie jest zgłaszany, co rodzi szereg problemów z kompensacją rozszerzalności chłodziwa podczas ogrzewania. Aby je rozwiązać, stosuje się membranowy zbiornik wyrównawczy - zbiornik, którego część objętości zajmuje powietrze oddzielone od wody elastyczną membraną gumową. Ponadto system jest wyposażony w zawór bezpieczeństwa: resetuje nadmiar płynu chłodzącego, gdy zbiornik jest pełny.

W przypadku zamkniętego systemu grzewczego występują dwa parametry związane z ciśnieniem.

  1. Ciśnienie ładowania w grzałce zbiornika wyrównawczego. W temperaturze pokojowej, wody lub płynu niezamarzającego, jest ona równa ciśnieniu hydrostatycznemu w obwodzie.

Uwaga: ciśnienie hydrostatyczne w instalacji grzewczej prywatnego domu ponownie odpowiada wysokości słupa wody i przyjmuje się 10% jego wysokości w metrach.

  1. Ciśnienie upuszczania zaworu bezpieczeństwa. Zwykle wynosi 2,5 kgf / cm2.

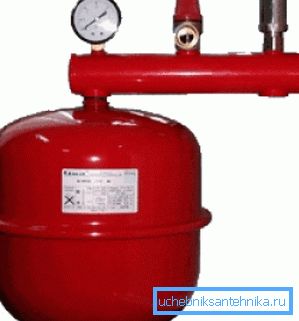

Grupa bezpieczeństwa do ogrzewania autonomicznego zawiera zbiornik wyrównawczy, zawór bezpieczeństwa, manometr i automatyczny odpowietrznik.

Aktualne ciśnienie statyczne w systemie grzewczym podczas jego pracy jest określone zarówno ilością wody w niej, jak i jej temperaturą. Po podgrzaniu wskaźnik z oczywistych powodów zaczyna wykazywać duże wartości.

CO

Jak działa system centralnego ogrzewania?

Ogrzewana instalacja grzewcza lub woda kotłowa wchodzi do budynku przez linię grzewczą. Na odwrotnej nici wraca, wydzielając trochę ciepła. Woda w obwodzie jest napędzana przez różnicę ciśnień między gwintami.

Centralne ogrzewanie działa z powodu różnicy ciśnień między gwintami toru.

Temperatura wody w rurze zasilającej zależy od aktualnej ulicy i jest z nią związana, tak zwany terminarz. Oto przykład takiego harmonogramu.

Temperatura ulicy, C Temperatura rury zasilającej, С
+8 53.2
0 72.4
-5 83,9
-10 95.3
-15 106,5
-20 117,5
-25 128
-30 139,3
-35 150

Temperatura rurociągu powrotnego również jest ściśle regulowana i przy maksymalnym natężeniu przepływu musi być równa +70 C. Niska temperatura powrotu oznacza, że ​​dom nie otrzymuje wystarczającej ilości ciepła; przeszacowane - ta energia przynosi zbędne wydatki.

Jednakże, jak łatwo zauważyć, różnica temperatur między przepływem a przepływem powrotnym jest zbyt duża dla normalnego działania ogrzewania. W tym trybie grzejniki na pionach zasilających zostaną przegrzane, a na odwrocie będą prawie nie zapewniać mieszkań z ciepłem.

Problem rozwiązuje oryginalna konstrukcja tak zwanej windy, czyli jednostki termicznej. Jego główna jednostka, winda, to trójnik z włożoną dyszą. Wyższe ciśnienie i cieplejsza woda zasilająca przepływa przez dyszę i przyciąga część zimniejszej wody z powrotu przez zasysanie do powtarzanego cyklu obiegu.

Schemat windy.

Dzięki tej subtelności w obwodzie zamienia się duża masa wody o bardziej stabilnej temperaturze. Podajmy jeszcze jeden wykres temperatury dla tego samego zakresu temperatur ulicznych, ale dla mieszaniny, która przepływa bezpośrednio do baterii.

Temperatura ulicy, C Temperatura mieszaniny,
+8 41.2
0 52.4
-5 58,9
-10 65,3
-15 71,5
-20 77,5
-25 83,5
-30 89.3
-35 95

Oprócz ogrzewania winda dostarcza do domu ciepłą wodę.

W starych domach były tylko dwa przyłącza wody:

  1. Przy przepływie (między zaworem wlotowym a windą).
  2. Na rurze powrotnej (między zaworem wlotowym a ssaniem).
Takie jednostki termiczne miały do ​​70 lat.

Jeżeli zasilanie cwu jest zasilane, zależy od aktualnej temperatury zasilania. W temperaturze 90 ° C i poniżej, gorąca woda jest pobierana z rury zasilającej, w wyższych temperaturach - od powrotu.

Główną wadą takiego schematu jest to, że w przypadku braku ekstrakcji wody woda nie krąży, a przed jej ogrzaniem konieczne jest spuszczenie kilkudziesięciu litrów przez mieszalnik.

Ponadto: podgrzewacze ręczników w starych domach można ogrzewać tylko wtedy, gdy w mieszkaniu jest oddzielenie wody. Otwierają eyeliner.

Od około lat 70. do lat 80. ubiegłego stulecia węzły windy uzyskały przepusty cyrkulacyjne: na zasilaniu i na linii powrotnej pojawiły się dwa zawory CWU. Tryby cyrkulacji od paszy do paszy i od powrotu do powrotu są zapewnione z podkładkami ustalającymi na kołnierzach między łącznikami. Średnica podkładki jest o około milimetr większa od średnicy dyszy windy.

Na każdej linii - dwa połączenia gorącej wody.

Co pokazuje wskaźnik

Jaką więc presję w systemie ogrzewania budynku wielokondygnacyjnego uważa się za normę?

I co dzieje się w tym samym czasie w głównym ogrzewaniu?

  • Latem, poza sezonem grzewczym, ciśnienie statyczne systemu grzewczego odpowiada wysokości słupa wody. W przypadku dziesięciopiętrowego budynku jest on w przybliżeniu równy 3 kgf / cm2, w pięciopiętrowym budynku - 1,5 kgf / cm2.
  • W przypadku zaworów otwartych i normalnej pracy windy ciśnienie w systemach grzewczych jest prawie wyrównane przez rurociąg powrotny i zwykle wynosi 3-4 kgf / cm2.
Manometr na zdjęciu pokazuje 3,8 kgf / cm2. Wartość jest dość regularna.

Pozwolić, ale w rzeczywistości nadmierne ciśnienie w rurach grzewczych jest niezbędne do ich cyrkulacji. Jak to się dzieje: kontur jest wyrównany na obratce, ale wszystko to się krąży?

Wszystko jest bardzo proste: po przejściu windy manometr pokaże tylko 2 metry (0,2 atmosfery) więcej niż na rurociągu powrotnym. Tak - tak, kropla zaledwie 2 metrów wprawia w ruch cały płyn chłodzący w wielkim domu z setkami grzejników.

A co z zachowaniem podkładek? Jaka jest na nich różnica?

Jeszcze mniej - od pół metra do metra. I to wystarczy: ze względu na bardziej złożoną konfigurację, spadek ciśnienia w instalacji grzewczej jest znacznie większy niż w pionach DHW.

Jeśli chodzi o autostradę, to w sezonie grzewczym około 8 atmosfer na paszy i 3 na linii powrotnej są uważane za normę. Jednak opór hydrauliczny rur i połączony z autostradą bliżej CHP w domu ugasi różnicę, a płyn chłodzący może osiągnąć odległe obszary o parametrach 6 / 3,5, a nawet 5/4 kgf / cm2.

Na koniec główne pytanie: dlaczego ciśnienie w systemie grzewczym? W końcu, kiedy system jest pełny, płyn chłodzący w każdym razie będzie krążył, czyż nie?

Nie tak.

Bez nadciśnienia słup wody nie może przekroczyć tych 10 metrów. W budynku mieszkalnym na 3 piętrach ogrzewanie po prostu nie działa.

Ponadto istnieje kilka subtelności.

  • Wcześniej czy później obwód będzie musiał zostać upuszczony i napełniony. Bez nadciśnienia jest to problematyczne.
  • Nie możemy zapomnieć o ciepłej wodzie. Jest zasilany przez tę samą sieć grzewczą. Bez ciśnienia gorąca woda nie dostanie się do mieszalnika.
Do pracy mieszacza wymaga nadmiernego ciśnienia w zaopatrzeniu w wodę.

Dostarczanie ciepłej wody

Jaka powinna być presja w systemie grzewczym - wydaje się, że się zorientowaliśmy.

A co wskaże manometr w systemie CWU?

  • Gdy zimna woda jest podgrzewana przez kocioł lub podgrzewacz przepływowy, ciśnienie gorącej wody będzie dokładnie równe ciśnieniu w linii wody zimnej minus straty w celu przezwyciężenia oporu hydraulicznego rur.
  • Gdy zasilanie cwu z rurociągu powrotnego do windy przed mikserem będzie takie samo 3-4 atmosfer, jak na rurze powrotnej.
  • Ale po podłączeniu CWU z ciśnienia zasilania w mieszalniku, węże mogą osiągnąć imponującą wartość 6-7 kgf / cm2.

Praktyczna konsekwencja: podczas instalowania kuchennego kranu własnymi rękami, lepiej nie być leniwym i zainstalować kilka zaworów przed wężami. Ich cena zaczyna się od półtora setek sztuk za sztukę. Ta prosta instrukcja da Ci możliwość szybkiego odcięcia wody w przypadku pęknięcia węży i ​​uniknięcia całkowitej jej nieobecności w całym mieszkaniu podczas naprawy.

Zawór szybko wyłączy wodę, jeśli występują problemy z wężami.

Wniosek

Mamy nadzieję, że nasz materiał będzie przydatny dla czytelnika. Dodatkowe informacje na temat działania systemu grzewczego i roli, jaką w jego pracy odgrywają krople ciśnienia, można znaleźć w załączonym filmie wideo. Sukcesy!
