Czapka chłodnicy. zasady pracy. schemat instalacji rodzaje

Korkami drogowymi są niezależne elementy konstrukcji, o których mówi się, że są "małą szpulą, tak drogami". Te proste ograniczniki umożliwiają wykonywanie wielu funkcji od uszczelnienia akumulatora, do możliwości łączenia kilku grzejników i instalowania zaworów regulacyjnych. Celem tego materiału jest zrozumienie, jak działa nasadka chłodnicy i jak ją zainstalować.

Zacznijmy

Wtyki akumulatora

Różne baterie mają swoje własne ograniczenia, zasady ich instalacji.

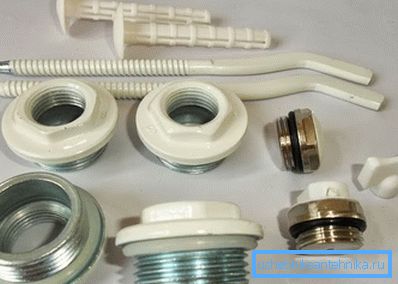

Teraz wszystkie nowe produkty na rynku są wyposażone w gotowe zestawy instalacyjne, które obejmują dwa rodzaje wtyczek:

• Głucha - produkty całkowicie blokujące wejście lub wyjście z grzejnika.
• Przejście - mają otwory o mniejszej średnicy do dodatkowego połączenia dźwigów regulacyjnych, dźwigi Mayevsky, podłączenia przewodów łączących.

Dla odniesienia! W gotowych zestawach znajduje się jeden ślepy korek, dwa punkty kontrolne lub dwaj Amerykanie, jeden punkt kontrolny z dźwigiem Mayevsky lub jego odpowiednik. Wsporniki (dwa lub trzy) są umieszczane w niektórych zestawach, w celu przymocowania baterii do ściany.

Właściciele starych grzejników żeliwnych również nie są zapomniani, ponieważ ich systemy grzewcze mają otwory o dwóch średnicach:

• Pół cala - dla rury o średnicy 20 cm;
• Trzy czwarte cala - dla rury o średnicy 25 cm.

Zasady działania dla zrozumienia

Zasada działania czaszy grzejnika jest prosta, ustawiona i zapomniana, znacznie ważniejsza jest znajomość kolejnej zasady - zasady umieszczania wtyczek w połączeniach gwintowych.

Dla twojej informacji! Wtyczki do grzejników, przykręcone nieprawidłowo, mogą nie tylko zmniejszyć przenikanie ciepła z chłodnicy, ale również całkowicie zatrzymać przepływ ciepła w baterii.

• Dlatego umieszczając wtyczki w produkcie, jeśli całkowicie zmienisz baterię, musisz przestrzegać zasady podobieństwa. Instalacja wtyczek jest taka sama jak w poprzednim przypadku;
• Jeśli zmienisz schemat dostarczania rur, pozostawiając stare grzejniki, lepiej jest nie tylko przestawić wtyczki, ale również je wymienić.

Przybliżony schemat połączeń: podstawowy klasyczny

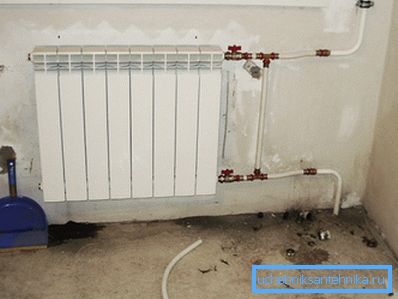

W przypadku podstawowego modelu klasycznego rozważamy połączenie dwururowe, w którym rura zasilająca z nośnikiem ciepła i rura odprowadzająca z chłodzoną cieczą pasują z jednej strony, z gorącym źródłem usytuowanym na górze i przepływem powrotnym z dna.

Instalacja jest następująca:

• Górne wejście jest zamknięte przez korek przez kran i połączenie z gorącą wodą;
• Przeciwne górne wejście zamyka podobny kikut pod kranem Mayevsky'ego, a raczej kran Mayevsky'ego;
• Dolne wejście (pod wlotem chłodziwa) jest wtyczką przez zawór zwrotny;
• Dolne, przeciwległe wejście jest ślepym zaułkiem.

Rodzaje połączeń uszczelniających

Pomimo połączenia gwintowego woda zawsze znajdzie miejsce do infiltracji i wyjścia.

Aby uszczelnić złącza i zapobiec przepływowi chłodziwa z układu, używa się następujących asystentów:

• Pasma lniane;
• Pasta specjalistyczna UNIPAC;
• FUM - taśma.

Dwie technologie uszczelniania:

• Pierwszy - cienkie, wąskie pasmo bez grudek i skrętów powstaje z włókien lnianych. Ta opaska owija staw w kierunku przeciwnym do nici.

Włókna są układane ciasno, bez przewijania, a jednocześnie równomiernie bez tworzenia się grzbietów. Aby zapobiec skręcaniu włókien, przesuwając je w jedno miejsce, nitka z włóknami jest przetwarzana za pomocą pasty UNIPAC;

• Drugi - Taśma FUM jest przykręcona do gwintowanego złącza. Technologia układająca coś w rodzaju bandażowania. Taśma owija się wokół całego obwodu rury w pierwszej turze, a następnie, z zachowaniem trzech czwartych szerokości poprzedniej trasy, taśma jest zakończona.

Porady ekspertów! Uważa się, że pierwszy rodzaj uszczelnienia jest bardziej niezawodny, jest on instalowany w połączeniach gwintowanych przez długi czas. Taśma FUM jest mniej trwała i ma zastosowanie do związków skontrolowanych co kilka lat. W pierwszej metodzie zainstalowano zaciski dla promienników żeliwnych bez zaworów odcinających.

Ustawianie, jak i co

Metoda uszczelniania jest oczywista, pozostaje ustalić, jak dokręcić korki w grzejnikach. I jest o czym rozmawiać.

Istnieje kilka podejść do rozwiązania tego problemu:

• Najłatwiej zrobić z bateriami żeliwnymi. Zatyczka do chłodnicy żeliwnej jest pewnie przykręcona za pomocą regulowanego klucza. Jedynym warunkiem wyboru narzędzia jest jego średnica.

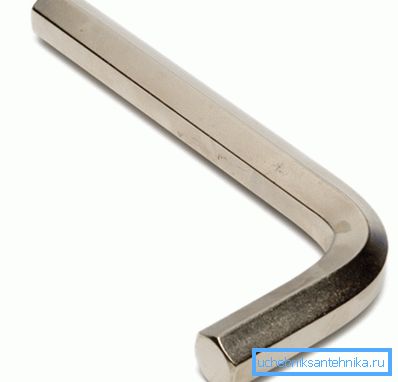

• Przy nowoczesnych akumulatorach jest nieco bardziej skomplikowany. Praktycznie wszystkie grzejniki używają kranów pod nazwą Amerykanka z nakrętką kołpakową, są one instalowane nie za pomocą klucza, ale za pomocą klucza imbusowego w kształcie litery L. Nawiasem mówiąc, ten sam klucz jest potrzebny, jeśli instalujesz kran w starych żeliwnych bateriach. Punkt kontrolny żeliwny chłodnicy zaakceptuje ten żuraw jako natywny, ale nie można obejść się bez sześciokąta.

Wskazówka! Sześciokąt pod Ameryką w zestawach takich kluczy jest rzadkością, znacznie częściej sprzedaje się niezależnie, jego cena jest do zaakceptowania. Czasami możesz zasugerować zastąpienie klucza domowej roboty pinezką. Jest to możliwe, ale nie pożądane.

• Teraz, nawet jeśli korek na żeliwny grzejnik się zmienia, potrzebne są dwa klucze: klucz imbusowy do amerykańskiego i klucz nastawny do zwykłego nakrętki. Oczywiście, jeśli jest to korek stopki lub żeliwny korek stopki jest zaślepiony, jest on instalowany tylko za pomocą regulowanego klucza.

Brutalna siła i niedobór

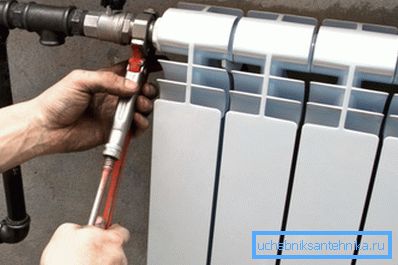

Żadna instrukcja nie będzie opisywać, że złoty zatrzymaj moment, w którym trzeba zatrzymać i zatrzymać wysiłki, aby dokręcić gwintowane połączenie. Oczywiste jest, że wszystkie działania wykonasz własnymi rękami i kierują się własnym doświadczeniem i uczuciami.

Ale przygotowaliśmy kilka wskazówek:

• Trial mocowania odbywa się bez nawijania, ręcznie, aby zwizualizować charakter połączenia, a także określić rodzaj nici - w prawo lub w lewo;
• Podczas końcowego mocowania klucz działa gładko, bez szarpnięć, szczególnie na etapie zamykania;
• Jeśli przeszkoda powstała przed całkowitym połączeniem części, połączenie należy rozmontować i sprawdzić, najbardziej prawdopodobną przyczyną przeszkody jest skulona taśma lub włókno zagęszczarki;
• Przy pełnym przejściu sterowania nakrętką nitki następuje płynne dokręcanie klucza bez dodatkowego wysiłku.

Wskazówka! Ostre wysiłki, szarpnięcia często prowadzą do zaciśnięcia kontroli, ale do uszkodzenia połączenia gwintowego. Jeśli możesz dokręcić niedokręcone nakrętki, nie możesz naprawić uszkodzonej nici, wymieniając ją. Dlatego traktuj proces ostrożnie.

Podsumowując

Łatwo jest zainstalować wtyczkę, wymiana lub przepisy są przeprowadzane bez większych wysiłków, jeśli wszystko zostało zrobione od samego początku. Film w tym artykule przygotował materiał na temat wiązania grzejników i korzystania z tych małych, ale niezbędnych pomocników.
