Czy oparta na podłodze dwuprzewodowa instalacja grzewcza

Obecnie stosuje się zarówno dwururowy, jak i jednorurowy system ogrzewania dwupiętrowego domu, a każdy z nich, jak to często bywa podczas porównywania, ma swoje pozytywne i negatywne strony, które kierują ich wyborem. W każdym razie, każdy z tych obwodów służy do dostarczania ciepłej wody do grzejników.

Co więcej, systemy te mają zastosowanie nawet przy większej liczbie pięter - najważniejszą rzeczą jest zapewnienie odpowiedniego ciśnienia do obiegu. Niemniej jednak, rozważmy zalety i wady obu obwodów, a aby pomóc w tym, co zostało powiedziane, pokażemy wam klip wideo na ten temat.

Obwody chłodnicy

Zalety obwodów grzejnikowych

• Prawdopodobnie główną zaletą ogrzewania jednoprzewodowego lub dwuprzewodowego grzejnika jest jego szeroka popularność dla całej populacji, względna prostota instalacji i przyzwoite ogrzewanie pomieszczenia, co potwierdza wieloletnie doświadczenie. Sam schemat jest dość prosty, dlatego można zobaczyć podobne układy w prawie wszystkich budynkach mieszkalnych i publicznych wysokich, przedsiębiorstwach przemysłowych, szkołach, szpitalach i tak dalej.
• Ale oprócz prostoty, są też jego uroki, na przykład można zainstalować termostat na każdym grzejniku, jak na powyższym zdjęciu, a to pozwoli ci stworzyć osobny mikroklimat w każdym pokoju, chociaż ogólna temperatura wody będzie taka sama. Ponadto w naszych czasach praktykuje się instalowanie kranów przed każdą baterią, co pozwala na wymianę bez spuszczania wody z całego systemu.
• Teraz zasadniczo można znaleźć dwa rodzaje konturów rur stalowych i polipropylenowych, chociaż ostatnio polipropylen stał się coraz bardziej pewny w czołowych pozycjach, przesuwając metal. Ale same grzejniki są nadal wykonane z metalu i są wykonane z żelaza, stali, aluminium i bimetalu (stal z aluminium).

Systemy jednoprzewodowe

Uwaga W każdym przypadku, niezależnie od tego, czy jest to układ jednoprzewodowy, czy dwururowy, przy rozdzielaniu ogrzewania stosowane są dwie rury - zasilanie i powrót. Różnica polega na schemacie elektrycznym grzejników.

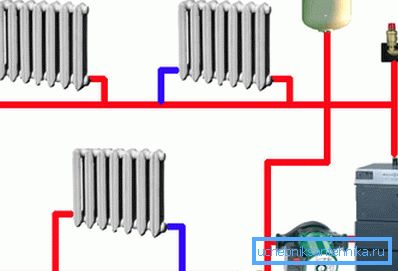

Rozumiem więc, co to jest jednorurowy schemat ogrzewania dwupiętrowego domu (lub jakiegokolwiek innego) i ocenić jego zalety i wady. Jak widać na górnym obrazie, obwód jest zapętlony na kotle grzewczym (może to być również piec z kotłem wodnym i pompą cyrkulacyjną wbudowaną w system), a grzejniki są w nim osadzone dwoma kranami.

To znaczy, z której rury płyn chłodzący wchodzi do akumulatora, powraca on do tej samej rury tylko kilka centymetrów dalej (samo połączenie może być niższe, jak na schemacie, górna i po przekątnej).

Jednocześnie nie jest konieczne podłączanie grzejników, jeżeli obwód jest poziomy od strony zasilającej lub powrotnej, może on również być pionem - wszystko zależy od układu domu i wszelkie instrukcje są tu niewłaściwe.

Ta metoda instalacji ogrzewania jest korzystna ze względu na jej niski koszt, ponieważ do konstrukcji użyto mniej materiału, co z kolei obniża koszty pracy. Zmniejszenie długości linii, co zawsze jest obserwowane przy takim schemacie okablowania, prowadzi do zmniejszenia ilości płynu chłodzącego w systemie, co pozwala na poświęcanie mniej energii na ogrzewanie.

Natychmiast możemy powiedzieć, że największy efekt jest możliwy tylko wtedy, gdy w jednym obwodzie są trzy lub cztery grzejniki, chociaż niektórzy twierdzą, że efekt jest możliwy nawet przy pięciu jednostkach, najważniejsze jest to, że obserwuje się prawidłowe ciśnienie w układzie. Problem polega na tym, że w każdym obszarze połączenia chłodziwo jest rozcieńczane zimną cieczą i po kilku punktach jego chłodzenie jest już zauważalne, nawet gdy chłodnica wyczuwa dłoń.

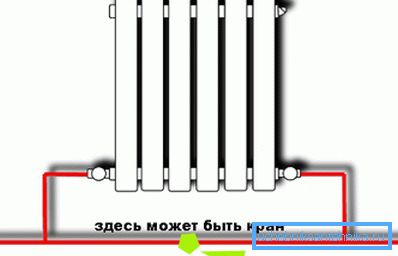

Ze względu na spadek temperatury płynu chłodzącego, w niektórych przypadkach mieszkańcy odcinają zawory odcinające w głównej części między wylotami chłodnicy, dzięki czemu płyn krąży bezpośrednio przez sekcje. To oczywiście podnosi temperaturę o kilka stopni, ale wtedy sytuacja z kolejnymi punktami staje się jeszcze gorsza.

Uwaga Jeśli naprawdę chcesz zainstalować system z jedną pętlą w dwupiętrowym budynku, to najlepiej dla każdej grupy 3-4 grzejników zainstalować osobny pion, zgodnie z zasadą kolektora.

Systemy z podwójnym obwodem

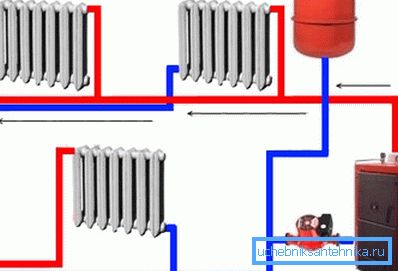

Najczęściej jednak instalując system grzewczy stosują systemy dwuprzewodowe, mimo że cena ich instalacji i materiału do aranżacji jest znacznie wyższa. Główną zaletą takiego systemu jest to, że cała gorąca woda porusza się wzdłuż tego samego obwodu, bez rozcieńczania po drodze, ale po prostu dając część objętości w każdym punkcie, który, jeśli jest wystarczający nacisk, nie wpływa na temperaturę nawet najbardziej rozdzielonych grzejników (patrz Również artykuł Dwururowy lub jednordzeniowy system grzewczy - odwieczne pytanie).

Przy ostatnim grzejniku cykl się kończy, a doprowadzany do niego płyn chłodzący dostaje się do rury powrotnej, do której nie jest podłączone żadne urządzenie - woda powraca bezpośrednio do kotła grzewczego.

Oczywiście w takiej kombinacji uzyskuje się więcej rur, a zatem zwiększa się objętość cieczy, która musi być ogrzewana. Ale aby zaoszczędzić energię, można wykonać kontur polipropylenu i zaizolować go w odpowiednich miejscach, aby straty ciepła były minimalne.

Wniosek

Podsumowując, chciałbym zwrócić uwagę na dwa punkty, z którymi na pewno będziesz musiał się zmierzyć, instalując ogrzewanie w dwupiętrowym domu własnymi rękami.

1. Po pierwsze, Serw zawsze powinien zaczynać się od góry, w tym przypadku od drugiego piętra.
2. Po drugie, Dodatkowa pompa cyrkulacyjna zawsze rozbija się na rurze powrotnej, najczęściej na kotle, chociaż są wyjątki.

Te dwie małe rzeczy optymalizują obieg chłodziwa.
