Czym są elektryczne kotły grzewcze: przegląd

Zacznijmy od faktu, że elektryczne kotły grzewcze mogą radykalnie różnić się od siebie nie tylko parametrami technicznymi (moc, wielkość), ale także zasadą działania, czyli sposobem ogrzewania nośnika ciepła i jego transportem.

Niemniej jednak, każda z tych jednostek doskonale nadaje się jako urządzenie grzewcze, albo do wiejskiego domu (rezydencji), albo mieszkania w wieżowcu, albo do scentralizowanej kotłowni obsługującej kilka domów.

Zobaczmy, jak te urządzenia mogą wyglądać w ogólności, gdzie najlepiej z nich korzystać, a także tematyczny klip wideo.

Różnice w sposobie ogrzewania chłodziwa

Element grzejny

• Jednostki, w których zainstalowano rurowy grzejnik elektryczny lub TEN, są nazywane - kotły TEN, a płyn w nich jest podgrzewany za pomocą tego urządzenia. Z reguły takie instalacje są dość kompaktowe, mają doskonałą konstrukcję i są montowane na ścianie.
• Główną zaletą elektrycznego kotła grzewczego nad gazem, olejem napędowym i paliwem stałym jest brak komina. Chodzi o to, że energia elektryczna nie ma produktów spalania, dlatego nie trzeba ich wywieźć na ulicę. Ta zaleta pozwala zamontować urządzenie w dowolnym wygodnym miejscu w pokoju, bez przywiązywania się do ściany wychodzącej na zewnątrz.

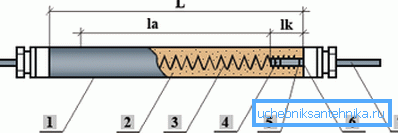

1. Obudowa z aluminium, stali lub tytanu;
2. Wypełniacz (piasek kwarcowy);
3. Spirala nichrom;
4. Pręt kontaktowy w wypełniaczu;
5. Sealant;
6. Izolator (porcelana);
7. Zewnętrzna część pręta stykowego.

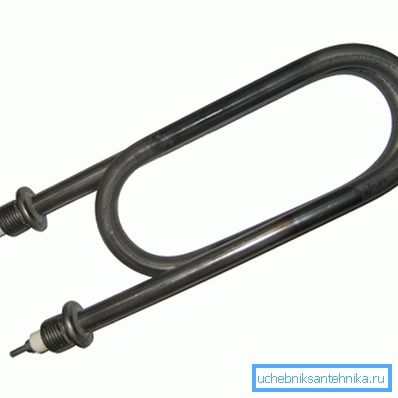

Uwaga TEN, która jest instalowana na elektrycznych kotłach elektrycznych do ogrzewania, ma zygzakowaty kształt. Ponadto mogą być dwa, a czasem nawet trzy sztuki na jednostkę (w zależności od mocy i projektu producenta).

Elektrody

• Kocioł elektryczny do ogrzewania elektrod różni się zasadniczo od TENovogo sposobem podgrzewania chłodziwa (z reguły jest to woda destylowana z dodatkowymi płynami zalecanymi przez producenta). Zarówno te, jak i inne jednostki działają z sieci zmiennych albo na 220 V, albo na 380 V (jednofazowe i dwufazowe) - wszystko zależy od mocy. Ale cena obu będzie mniej więcej taka sama, chociaż zużycie energii się zmienia.

• Częstotliwość prądu w naszych sieciach elektrycznych wynosi 50 Hz, niezależnie od napięcia, a to bezpośrednio wpływa na nagrzewanie chłodziwa. Elektrody w naczyniu, przez które przemieszcza się płyn, zmieniają swoją polaryzację 50 razy na sekundę, co powoduje, że jony chłodziwa zmieniają kierunek z tą samą częstotliwością, czyli 50 razy na sekundę. To powoduje, że się nagrzewa.
• Jak wiadomo, prąd porusza się po ścieżce najmniejszego oporu, co oznacza, że ​​jego ruch leży w odległości między dwiema elektrodami. - to sugeruje, że proces jonizacji nie jest w żaden sposób niebezpieczny dla konsumenta, mówiąc prosto, nie będzie porażony prądem. W przypadku wycieku płynu ze zbiornika zamknięty obwód między elektrodami zostaje przerwany, dlatego cały system jest wyłączony, więc w takich sytuacjach nie ma zagrożenia pożarowego. Jest to to samo, co w przypadku zerwania spirali - obwód otwiera się i urządzenie przestaje działać.

Przegląd modeli

Modele Tenovy

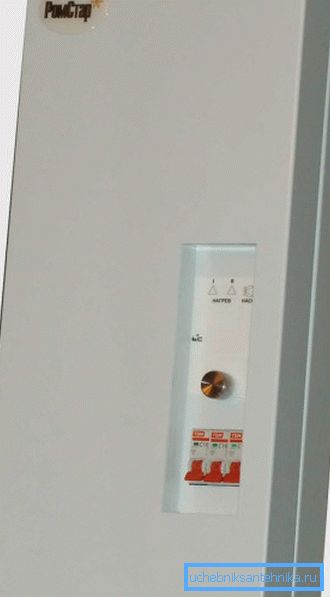

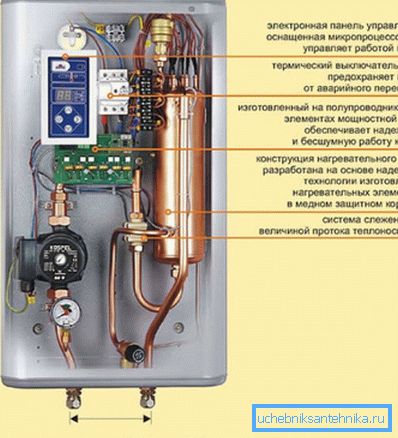

Obecnie elektryczne kotły grzewcze ROMSTAR produkowane są zarówno w wersji grzewczej jak i elektrodowej, tylko druga wersja ma mniejsze wymiary, a do nazwy dołączony jest prefiks mini (o tym również opowiemy). Takie urządzenie grzewcze składa się z metalowej obudowy, w której zbudowany jest wymiennik ciepła, elementów przełączających oraz elektronicznej jednostki sterującej i zabezpieczającej (przekaźniki mocy, czujniki temperatury, terminale itp.).

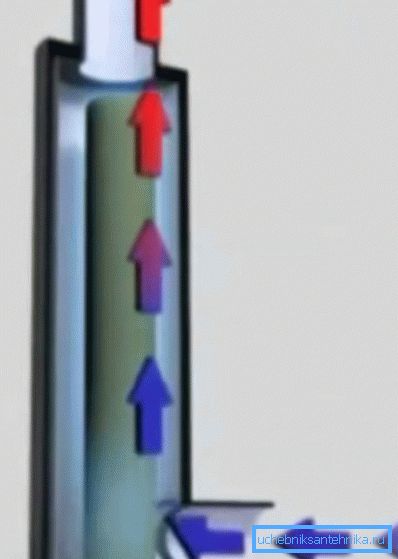

Główną częścią całego urządzenia jest wymiennik ciepła, który składa się z grzałek elektrycznych lub elementów grzewczych, zamknięty w naczyniu z dwoma przyłączami do wlotu i wylotu wody. Górna dysza służy do spuszczania nagrzanego płynu chłodzącego do urządzeń grzewczych za pomocą przełącznika przepływu, a dolna jest podłączona do rury powrotnej.

Elektroniczne zawory regulacyjne są zaprojektowane do analizowania i dalszego przetwarzania danych pochodzących z czujników w różnych trybach pracy. Wszystkie pozostałe części kotła wraz z zaworami sterującymi są mocowane wewnątrz obudowy za pomocą śrub i śrub.

Zakres temperatur w ROMSTAR jest w zakresie 10-85 ° C, ale jeśli temperatura wody wzrośnie do 90 ° C, włącza się wyłącznik i ogrzewanie zostanie zatrzymane. Biorąc pod uwagę cechy producenta, grzejniki mają zwiększoną niezawodność, ponieważ są wykonane z najnowszych materiałów. Udoskonalona automatyzacja, dzięki której takie kotły są niezawodne i bezpieczne w działaniu.

Uwaga W pomieszczeniu, w którym zainstalowany jest kocioł elektryczny, nie powinny występować wybuchowe opary i gazy, a także pył, który może wpływać na działanie kotła.

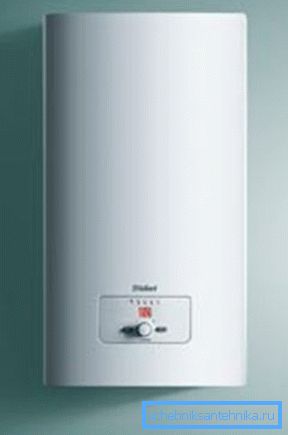

Doskonałą alternatywą dla ogrzewania gazowego są niemieckie kotły elektryczne ELOBLOCK - są niezawodne, ergonomiczne i kompaktowe. Instalacja takich urządzeń jest bardzo prosta, cicha w działaniu i, jeśli to konieczne, wystarczy zmienić ustawienia trybu.

Zalety ELOBLOCK obejmują sterowanie mikroprocesorowe jednym kluczem, wbudowane sterowanie zależne od warunków pogodowych, ochronę przed zamarzaniem oraz możliwość zastosowania urządzenia do ogrzewania podłogowego. Ponadto, kocioł może być sterowany za pomocą sygnału HDO lub przełącznika w dół, gdzie wskazanie ustawienia jest wyświetlane na wyświetlaczu LED, pośredni kocioł grzewczy może być podłączony do systemu.

I oczywiście jest to doskonały projekt obudowy, który można zharmonizować z prawie każdym wnętrzem.

Modele działające w sieci zmiennej 220 V / 50 Hz mają moc 6 i 9 kW, a te, które potrzebują 380 V / 50 Hz, są reprezentowane przez jednostki o wydajności 12, 14, 18, 21, 24 i 28 kW. Zbiornik wyrównawczy ma tutaj pojemność 7 litrów, maksymalna temperatura wody wynosi do 85 ° C, a ciśnienie robocze od 0,8 bar do 3,0 barów, chociaż zaleca się utrzymanie optymalnej wartości 1,0-2,0 bar.

Geometryczne wymiary urządzenia zgodnie z parametrami wysokość / szerokość / głębokość 740x410x330 mm, o masie 34 kg.

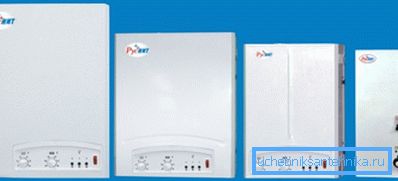

Elektryczny kocioł do ogrzewania RUSNIT jest produkowany przez rosyjską spółkę akcyjną o tej samej nazwie, która została utworzona w oparciu o zakład Red Banner w Ryazan (wcześniej zakład współpracował z Roscosmos). Obecnie JSC produkuje wysokiej jakości systemy grzewcze wykorzystujące elementy grzejne ze stali nierdzewnej, a całe urządzenie wykonane jest z najnowocześniejszych materiałów. Wydajność kotłów rzeczywistych sięga 93%, a najpotężniejsze modele są w stanie ogrzać pomieszczenie do 1000m².

RUSNIT M

KRAJ RUSNIT

RUSNIT NM

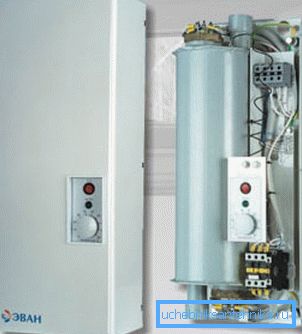

W przypadku kotłów EVAN, oprócz standardu, istnieją również takie klasy jak Economy, Comfort, Comfort RX, Lux i Professional - wszystkie różnią się pod względem kosztów i charakterystyki mocy, ale bardziej szczegółowo rozważymy tylko klasy Economy i Standard.

Takie urządzenia są wyposażone w elementy grzejne ze stali nierdzewnej, stalową obudowę i elektroniczne elementy sterujące, podwójne zabezpieczenie przed przegrzaniem, przełączanie przekaźników oraz blok do podłączenia pompy cyrkulacyjnej do systemu grzewczego. Ciśnienie robocze wynosi 0,8-3,0 bar, zalecany 1,0-2,0 bar, a wydajność kotła osiąga wartość 93%.

Funkcje klasy ekonomicznej

Charakterystyka klasa Standard

Oczywiście błędem byłoby nie wspomnieć o połączonych kotłach gazowo-elektrycznych - jest to prawdopodobnie najbardziej opłacalna kombinacja wszystkich możliwych opcji. Skoncentrujemy się na dość popularnym dwuprzewodowym modelu Zhytomyr -3 KS-GV-010 CH / KE-4,5.

Takie kotły grzewcze, w połączeniu z elektrycznością i gazem, mają z reguły kilka gniazd przyłączeniowych, co pozwala na zamontowanie podwójnego obiegu grzewczego (ogrzewanie podłogowe - grzejniki), a także podgrzanie wanny lub basenu. Mając w arsenale dwa rodzaje paliwa, zawsze możesz wybrać najbardziej opłacalny i nie przerywać pracy urządzenia podczas przerwy w zasilaniu.

Zhytomyr -3 KS-GV-010 CH / KE-4.5 jest jednofazowym dwuprzewodowym ogrzewaniem podłogowym o mocy 10 kW dla zużycia gazu i 4,5 kW dla zużycia energii elektrycznej, a optymalna powierzchnia grzewcza wynosi 100m² i 45m² odpowiednio.

Takie kotły grzewcze na gaz elektryczny mają sprawność do 95%, ale nie mniej niż 90%, przy maksymalnej temperaturze zasilania 90 ° C, a zalecany tryb to 60-80 ° C, podobnie jak każdy konwekcyjny zespół gazowy.

Warto zauważyć, że takie grzałki są w stanie pracować jednocześnie na dwóch nośnikach energii, co zwiększa moc, a ich masa nie jest większa niż 54 kg dla obwodu pojedynczego i nie większa niż 58 kg dla opcji dwuprzewodowych.

Kotły elektrodowe

Uwaga! W przypadku kotłów o przepływie bezpośrednim typu elektrodowego surowo zabrania się stosowania jakichkolwiek produktów ropopochodnych (olej, olej napędowy itp.) Jako chłodziwa, nie należy również stosować cieczy, które nie są zalecane przez producenta grzejnika. Instalacja kurków lub zaworów odcinających między rurą zasilającą a grupą zabezpieczającą jest surowo zabroniona!

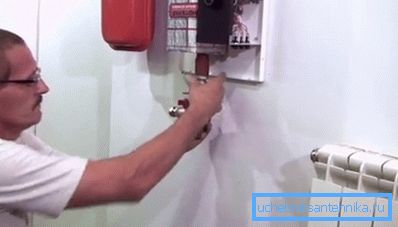

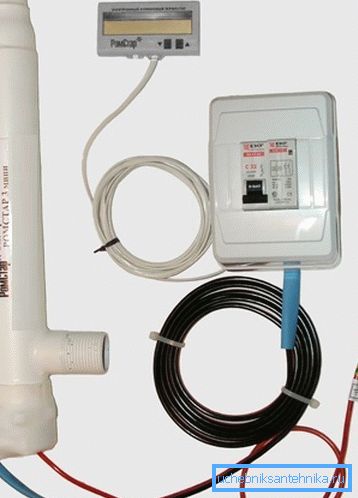

A teraz, zgodnie z obietnicą powyżej, opowiemy o modelach PMSTAR MINI, które są sprzedawane wraz z zasilaczem i termostatem do pokoju oraz, oczywiście, z instrukcją obsługi. Podczas instalowania ogrzewania własnymi rękami, musisz zainstalować taki kocioł w ściśle pionowej pozycji nad konturem przepływu. Ale jednocześnie nie należy go podnosić zbyt wysoko.

Przekrój pionu, jak również przekrój poziomego konturu, muszą być zgodne z projektem, ale minimalna średnica pionu będzie wynosić 25 mm i więcej, a wysokość pionu nad kotłem przymocowanym do ściany będzie wynosić co najmniej 2 m.

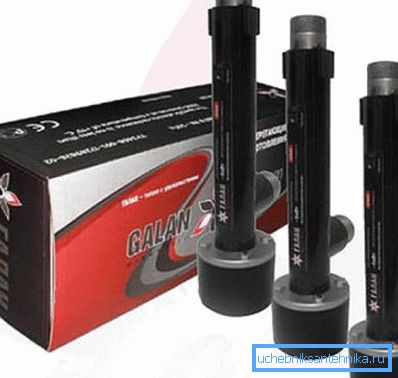

Obecnie firma GALAN rozpoczęła produkcję kotła foliowego GALAX, który wykonany jest w technologii sitodruku i zastąpił grzejniki rurowe, do których jesteśmy przyzwyczajeni.

Według producentów zużycie energii zmniejsza się tutaj o 25%, a jednocześnie samo chłodziwo nie styka się z grzałką, a moc jest równomiernie rozłożona na całym ciele urządzenia, co usuwa opór hydrauliczny cieczy. Ocena konkretnej jednostki w tym momencie nie jest całkiem prosta, ponieważ jest używana stosunkowo niedawno.

Wniosek

Wybierając kocioł elektryczny należy odeprzeć od szacowanej ogrzanej powierzchni i ilości płynu w układzie. Również w wiejskich domach może być potrzebny regulator napięcia, aby usunąć jego krople, które są szczególnie zauważalne wieczorem.
