Czym są kominki z ogrzewaniem wodnym

Zarówno w przypadku dużych rezydencji i domków letniskowych, jak i małych prywatnych domów na działce krajowej, wygodne i korzystne jest używanie kominka grzewczego z obiegiem wody. Oprócz kotła grzewczego zyskujesz również estetyczny dodatek do wystroju wnętrza pomieszczenia.

Warto zauważyć, że takie grzejniki mogą być używane o każdej porze roku, bez odniesienia do wspólnego obwodu - zawsze można ogrzać się w kominku, jeśli działa w trybie autonomicznym, bez podgrzewania czynnika grzewczego. Poniżej dokonamy krótkiego przeglądu takich jednostek, dowiemy się o sposobie ich instalacji, a ponadto zobaczymy krótki filmik na ten temat.

Thermocamps

Uwaga Nazwy takie jak kominki z obiegiem wody lub z płaszczem wodnym, termiczne kominki - wszystko to odnosi się do tematu, który omawiamy i ma to samo znaczenie.

Zasada urządzenia

• Ogólnie rzecz biorąc, każdy kominek jest modyfikacją pieca i każdego ustawiacza pieca, a nawet rzemieślnikiem, który jest zaznajomiony z fundamentem muru i ma rysunek, zanim jego oczy zdołają go zbudować własnymi rękami.. Przecież ten projekt jest niczym więcej jak kominkiem typu open z uproszczonym kominem, ale jeśli na górze jest płaszcz z wodą, to palenisko jest oczywiście zamknięte.
• Jeśli palenisko typu otwartego, ciepło z niego natychmiast trafia do pomieszczenia, ale w tym samym czasie połowa tej energii po prostu wlatuje do rury w najprawdziwszym znaczeniu tego wyrażenia. Dlatego obecność kotła wodnego wymaga pewnego uszczelnienia (drzwiczek pieca) i maksymalnego opóźnienia ciepła wytwarzanego wewnątrz konstrukcji. Jeśli poprawnie obliczyłeś projekt, jego sprawność może osiągnąć nawet 85%, a to już jest wskaźnik niektórych modeli kotłów na paliwa stałe, diesel, elektryczne i gazowe!
• Ale w kominku, bojler wodny nie jest zwykłego typu, w większości jest to zestaw połączonych ze sobą metalowych rurek umieszczonych wzdłuż ścian i na suficie paleniska. I, oczywiście, są w środku podwójnej metalowej obudowy, to znaczy poza strefą działania otwartego płomienia. W tym przypadku drewno opałowe, brykiety, palety, a także węgiel i węgiel można wykorzystać jako paliwo.

Koszulka do wody

Aby zainstalować system rurowy w swoim projekcie, musisz przygotować do tego footprint. Z reguły jest ona wykonana z blachy o grubości 4-5 mm lub z żeliwa, tylko w tym przypadku grubość powinna zostać zwiększona do 7-8 mm.

Z zewnątrz takie ciało pokryte jest odporną na wysoką temperaturę farbą lub pokryte cegłą dekoracyjną, ale mimo to powłoka nie będzie zbyteczna, nawet jeśli metal pokryje się dekoracyjnym wykończeniem.

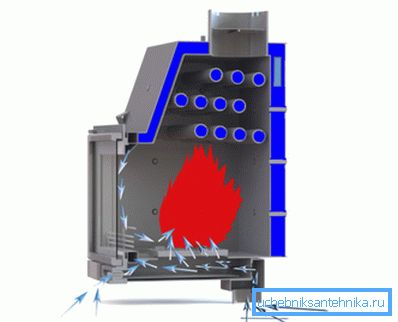

Płaszcz wodny może być wykonany z samych blach lub z układu połączonych rur, jak na powyższym zdjęciu. Nie będzie to miało znaczącego wpływu na wydajność, ale żywotność systemu rurowego, zamkniętego metalem, będzie co najmniej dwukrotnie wyższa ze względu na zmniejszenie prawdopodobieństwa przepalenia ściany.

Biorąc pod uwagę, że metal jest doskonałym przewodnikiem ciepła, fakt, że rury zostaną odgrodzone od otwartego płomienia przez stalową lub żeliwną przegrodę, nie wpłynie na ogrzewanie wody w układzie. O ile niewielki udział efektywności nie zostanie zużyty na ogrzewanie samej przegrody.

Uwaga Gorące powietrze powstaje w metalowej obudowie, a jeśli zostanie przewiezione do pomieszczenia, wyposażonego w specjalne kanały, grzejniki w ogóle nie będą potrzebne w pomieszczeniu, w którym zostanie zainstalowany kominek.

Kominki pirolityczne

Uwaga Po pierwsze, zrozummy terminologię i wyjaśnijmy sobie, że piroliza to rozkład termiczny materii organicznej na lżejsze cząsteczki, to jest w uproszczeniu, dym powstający w wyniku spalania substancji organicznych jest tylko produktem procesu pirolizy.

A teraz zobaczmy, co może dać piroliza w konstrukcjach grzewczych.

1. Po pierwsze, produkt pirolizy jest substancją organiczną, która nie została jeszcze spalona do końca, a zatem może zostać spalona w celu uzyskania dodatkowej energii cieplnej.
2. Po drugie, dym jest wtórnym ciepłem, a zamiast kierowania go do komina, możesz użyć tej energii, zwiększając w ten sposób efektywność całej grzałki.

Zwróć uwagę na górną figurę - w sekcji znajduje się wkładka generatora gazu, a dokładniej dwie skrzynki ogniowe:

• istnieje pomieszczenie z ograniczonym dostępem powietrza do układania i wypalania drewna opałowego;
• a na wierzchu aparatu spalanie produktów pirolizy (dymu).

W przypadku zapłonu, powietrze wchodzi do dolnej komory przez popiół (A), wchodzi także do wydmuchiwania szkła (B1), ale kanał B2 jest przeznaczony do doprowadzania gorącego powietrza do komory pirolizy, gdzie paliwo końcowe wypala się.

Główną zaletą gazowego kominka jest oczywiście bardzo wysoka wydajność - czasami może dogonić znak 100 procent, a to nie jest fikcja, ale rzeczywistość. Powietrze doprowadzane jest od góry do komory generatora gazu.

Dlatego w kotłach na paliwo stałe często palenisko znajduje się u góry, a komora dopalacza od dołu - to znacznie upraszcza projekt. Aby zachować efektywność spalania drewna opałowego, paleniska są koniecznie układane na cegłach szamotowych, a dopiero potem dekorowane. Chociaż całkiem możliwe jest zakupienie dekoracyjnej cegły ogniotrwałej.

Niektóre próbki

Metal PL-190, wykonany w Polsce z blachy stalowej 4-6 mm (w zależności od miejsca budowy) to kątowy kominek z płaszczem wodnym i bocznym otworem drzwi. Jeśli główne elementy wykonane są ze stali żaroodpornej, wówczas ościeżnice, korki i ruszt wykonane są z żeliwa. Średnica rury kominowej wynosi tu 180 mm, a emisja CO wynosi 0,4%, przy temperaturze wylotowej C16 ° C.

Wlot powietrza z tej konstrukcji jest wykonywany od strony ulicy, a ogrzewanie odbywa się za pomocą drewna opałowego, brykietów i peletów w trybie ciągłego spalania. Ciśnienie robocze w obiegu wodnym o objętości 32 l. Instrukcja podaje do 8 bar, moc nominalna to 8 W, wydajność wynosi 75%. Urządzenie wystarczy do ogrzania powierzchni 100 m2.

Metal PL-190, wykonany w Polsce z blachy stalowej 4-6 mm (w zależności od placu budowy) to bezpośredni rodzaj kominka z płaszczem wodnym i bocznym otwieraniem drzwi. Jeśli główne elementy wykonane są ze stali żaroodpornej, wówczas ościeżnice, korki i ruszt wykonane są z żeliwa. Średnica komina wynosi tutaj 180 mm, a emisja CO wynosi 0,4%, przy temperaturze wylotowej C16 ° C.

Wlot powietrza z tej konstrukcji jest wykonywany od strony ulicy, a ogrzewanie odbywa się za pomocą drewna opałowego. Brykiety i pelety w trybie ciągłego spalania. Ciśnienie robocze w obiegu wodnym o objętości 31-64 l. Instrukcja zapewnia do 8 bar, moc nominalną 12, 15, 19 W, sprawność 75%. Urządzenie wystarczy do ogrzania powierzchni 200 m2.

PL-210 ECO jest bardzo podobny pod względem wyglądu i produkcji do swoich odpowiedników, jedynie zasada generowania gazu generująca spaliny radykalnie zmienia jego działanie. Tak więc średnica komina wynosi już 200 mm, emisja CO wynosi 0,11%, a średnia temperatura gazu wylotowego to już 268? i wydajność 78%. Oczywiście jego cena jest prawie dwukrotnie wyższa, ale istnieje ogromna oszczędność paliwa.

Wniosek

Instalując w domu kominek z ogrzewaniem wodnym, znajdziesz nie tylko źródło ciepła, ale także przytulne miejsce do relaksu w zimnym lub nawet chłodnym sezonie. Ponadto, możesz go nie tylko kupić, ale dodać sam, korzystając z wyżej wymienionych zasad. Sukcesy!
