Dolny grzejnik liniowy: cechy instalacji i późniejszej

Dopływ do grzejnika jest trzy rodzaje:

• boczny jednostronny;
• krzyż;
• znajduje się poniżej.

Każdy z wymienionych typów posiada charakterystyczne zalety i pewne wady, które należy wziąć pod uwagę zarówno przy wyborze urządzeń grzewczych, jak i przy projektowaniu systemu grzewczego.

• Na przykład obecnie najczęściej spotykane jest boczne jednokierunkowe połączenie. Wynika to głównie z lokalizacji rur w mieszkaniach o typowym układzie.
• Metoda krzyżowa z reguły służy do łączenia urządzeń o dużej odległości od środka lub większej liczbie sekcji.
• Metoda podłogowa jest istotna w przypadku podłączania urządzeń grzewczych do rur, przeprowadzanych od dołu.

Tak więc każda z wymienionych wcześniej metod jest istotna w odniesieniu do konkretnej sytuacji. Przyjrzyjmy się bliżej, jak przebiega połączenie grzejników z niższym zapasem.

Podstawowe informacje

Nowoczesne grzejniki podłogowe z dolnym podłączeniem są istotne, jeśli rury grzewcze są układane pod podłogą. Muszę powiedzieć, że dzisiaj, przy aranżacji nowych mieszkań i domów, w większości przypadków praktykuje się ukryte układanie rur, co oznacza, że ​​urządzenia grzewcze są potrzebne dla tego rodzaju połączenia.

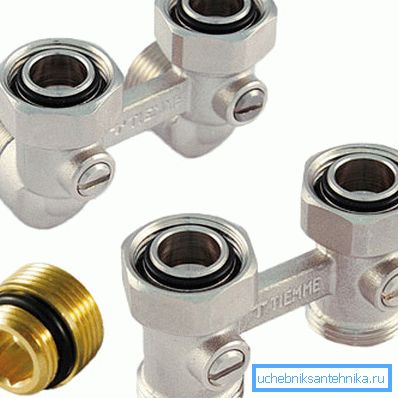

Ważne: Po wybraniu tej metody instalacji urządzeń grzewczych konieczne jest użycie specjalnego węzła przyłączeniowego do grzejników z dolnym podłączeniem. Takie podejście do prac instalacyjnych zapobiegnie zagrożeniu zalaniem w razie wypadku i utraty szczelnych połączeń.

Jak już wspomniano, każda metoda połączenia ma nie tylko zalety, ale także pewne wady. W tym przypadku wadą jest zmniejszenie efektywności energetycznej akumulatora o około 10% w porównaniu z analogami podłączonymi w innym obwodzie.

Jednak utratę wydajności można zrekompensować, wybierając odpowiednią grzałkę. Przedstawiono szeroki asortyment akumulatorów różniących się rodzajem materiałów użytych do produkcji oraz stopniem efektywności energetycznej.

Dlatego, aby korzystać z autonomicznego systemu ogrzewania z podłączeniem baterii od dołu, nie było zimno w pomieszczeniu, należy kupić aluminiowe lub metalowe urządzenia, które bardziej intensywnie oddają ciepło.

Co spowodowało konieczność użycia baterii z poniższym połączeniem

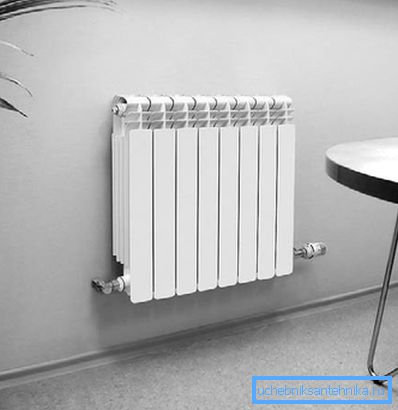

Jak już wspomniano, głównym powodem zainstalowania grzejników bimetalowych z dolnym podłączeniem jest lokalizacja rur pod podłogą. Ale okazuje się, że to nie jedyny powód.

Załącznik, wykonany poniżej, wygląda bardziej estetycznie niż bok lub krzyż. Faktem jest, że zaprojektowane w ten sposób wnętrze wygląda o wiele bardziej harmonijnie i harmonijnie.

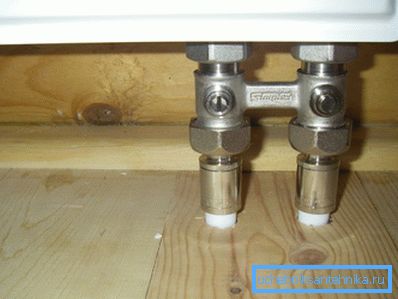

Łączenie z dnem jest bardziej praktyczne, ponieważ można to zrobić ręcznie przy użyciu specjalnego węzła lub bezpośrednio. Jeśli używany jest specjalny zespół, akumulator można odłączyć od systemu bez potrzeby spuszczania wody. Jest to więcej niż istotne, jeśli istnieje potrzeba naprawy jednego z urządzeń z działającym systemem.

Konieczność podłączenia od dołu może być spowodowana przez cechy konstrukcyjne samej baterii. Na przykład niektóre modele rurkowe lub panelowe w konfiguracji magazynowej mają wloty umieszczone nie po bokach, ale na dole.

Ważne: Standardowe oprawy dla dolnej wkładki są wyposażone w urządzenia grzewcze wykonane ze stali. Baterie bimetaliczne i aluminiowe ze standardowym zestawem niezbędnym do podłączenia do rur od spodu są w dużej mierze niezakończone. W rezultacie węzeł ten musi być zakupiony osobno i przymocowany do niższych gałęzi bocznych przewidzianych w standardzie.

Rodzaje grzejników

W standardowej konfiguracji nie wszystkie typy baterii są wyposażone we wszystko, co niezbędne do podłączenia niższego. Jeśli wybierzesz grzejniki wyposażone fabrycznie w urządzenie do łączenia rur ułożonych w podłodze, czas zwrócić uwagę na grzejniki stalowe z niższą rurą zasilającą.

Ta kategoria grzejników jest oferowana do sprzedaży poprzez następujące modyfikacje:

1. Baterie panelowe, które zgodnie z konfiguracją są podzielone na następujące modele:

• gładki;
• profil;
• higieniczny.

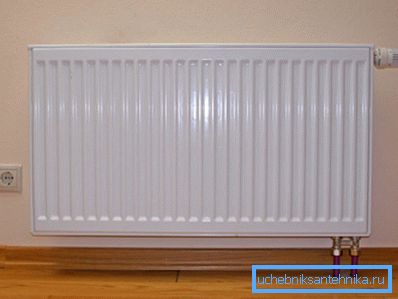

Modele profili są szeroko stosowane w życiu codziennym. Urządzenia te są łatwe do rozpoznania dzięki obudowie w kształcie pudełka z wytłoczeniem na przedniej stronie, wykonanej w postaci pionowych pasków. Ta modyfikacja jest popularna, ponieważ jej cena jest najbardziej przystępna, a dodatkowo dekoracyjne stemplowanie nadaje urządzeniu wyjątkowego uroku.

Gładkie i higieniczne modele są łatwe do zidentyfikowania dzięki brakowi tłoczenia. Takie grzejniki są rzadko używane w życiu codziennym, ponieważ instalowane są głównie w placówkach medycznych, budynkach użyteczności publicznej itp.

Cechy charakterystyczne tych baterii są łatwe w utrzymaniu, ponieważ są łatwe do czyszczenia z kurzu i prania z różnych zanieczyszczeń.

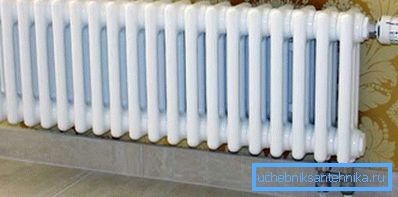

1. Baterie tubularne, a także panele, wykonane są ze stali, ale wyglądają atrakcyjniej. Rury, z których montowane jest urządzenie grzewcze, są połączonymi sekcjami, przez które cyrkuluje chłodziwo.

Takie modele w standardowej konfiguracji mogą być wyposażone w złączki do połączenia z rurami ułożonymi w podłodze lub w dolnej części ścian.

Jak mogę podnieść rurę na dole

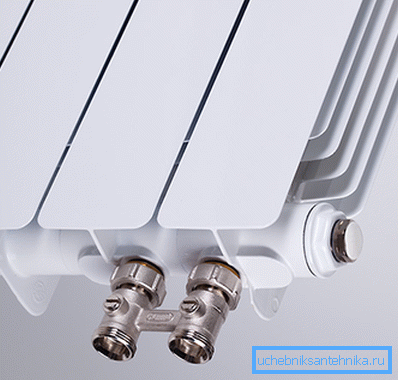

Grzejniki grzewcze aluminiowe i bimetaliczne z dolnym połączeniem w standardowej konfiguracji są rzadkością, a zatem mogą wymagać nabycia specjalnego węzła, przez który wykonane jest połączenie.

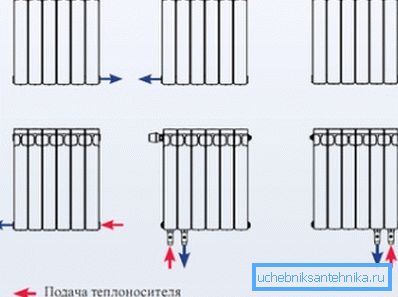

W tym przypadku należy pamiętać, że dolne połączenie może mieć następujące typy:

• Połączenie jednostronne, w którym obie rury łączą się z jednej strony. Jest to najbardziej popularne rozwiązanie, ponieważ rury do przepływu i powrotu z ukrytą wkładką są rozmieszczone z odstępem 10-20 cm Zaletą tego rodzaju połączenia jest dokładność całej konstrukcji.
• Wszechstronne połączenie polega na łączeniu rur po przeciwnych stronach akumulatora. Takie rozwiązanie jest często spotykane i często dyktowane przez cechy konfiguracyjne systemu grzewczego.

Funkcje instalacji

Instalacja urządzeń grzewczych i na przykład instalacja grzejników bimetalicznych z przyłączami bocznymi niewiele się od siebie różnią.

• Bateria jest zainstalowana na specjalnych wspornikach, które są wybrane zgodnie z typem grzejnika.
• Podczas wkładania baterii upewnij się, że szczelina od spodu nie przekracza 20 cm, ale nie mniej niż 10 cm. Jeśli odstęp jest mniejszy niż to konieczne, będzie to trudne do czyszczenia. Jeśli szczelina jest większa niż to konieczne, możliwe jest powstawanie zimnych obszarów, co niekorzystnie wpłynie na konwekcję powietrza.
• Okucia są przykręcane za pomocą taśmy uszczelniającej.

Wniosek

Zastanawialiśmy się więc, co jest instrukcją podłączenia grzałek do niższej podaży. Są pytania, które wymagają wyjaśnienia? Więcej użytecznych informacji znajdziesz, oglądając wideo w tym artykule.
