Domowy grzejnik: aktualne metody produkcji i metody ich
Pomimo faktu, że cena nowoczesnej baterii grzewczej nie jest tak wielka, nie musisz kupować takich urządzeń, ponieważ sam możesz sobie poradzić z ich montażem.
W tym artykule porozmawiamy o tym, jak iz wykorzystaniem jakich materiałów można wytwarzać domowe baterie, które pod względem efektywności energetycznej praktycznie nie będą gorsze od analogów fabrycznych.

Ocena ich możliwości
Oczywiste jest, że nie każda osoba będzie w stanie zbudować domowy grzejnik olejowy, taka konstrukcja jest trudna, ale stworzyć urządzenie, przez które woda będzie krążyć, ponieważ chłodziwo nie jest tak trudne.

Zgodnie z zasadą działania, domowe urządzenia grzewcze również nie różnią się od analogów fabrycznych, jednak nie zaleca się instalowania tych produktów w scentralizowanych systemach z wysokim ciśnieniem.
Rejestr ogrzewania - podstawa własnoręcznie wykonanych projektów

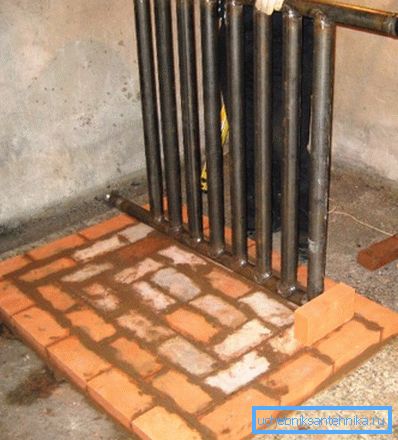

Domowe grzejniki z rur - to najczęstszy rodzaj urządzeń grzewczych wykonanych ręcznie. Nie jest to zaskakujące, ponieważ o rząd wielkości łatwiej lutować hermetyczny system z rury o rząd wielkości niż wytwarzać urządzenie grzewcze z wykorzystaniem technologii fabrycznej.
Produkty montowane na podstawie pojedynczej rury lub kombinacji rur nazywane są rejestrem. Rejestr jest hermetycznym systemem, przez który krąży jeden lub drugi płyn chłodzący. O sprawności energetycznej rejestru decyduje średnica i konfiguracja rur, a także materiał, z którego są wykonane.
Praktyka montażu grzejników własnymi rękami pokazuje, że najbardziej odpowiednim rozwiązaniem jest zastosowanie rur stalowych o gładkich ściankach o wewnętrznej średnicy przekroju 32 - 200 mm. Aby uzyskać maksymalną powierzchnię wymiany ciepła przy zachowaniu kompaktowych wymiarów, urządzenie ma kształt cewki lub rejestr jest wykonany w przekroju.
Wybór rur stalowych do prac instalacyjnych nie jest przypadkiem, ponieważ można je łatwo przygotować przy pomocy domowych urządzeń spawalniczych.
Wskazówka: aby dokonać rejestracji, nie trzeba iść do metalowej podstawy, aby kupić nowe rury. W końcu, aby wykonać zaplanowaną pracę, można użyć starych rur, które nie mają widocznych wad spowodowanych przez mechaniczne odkształcenia lub korozję.
Konfiguracja domowych urządzeń

Domowe grzejniki wykonane z miedzi lub stali mogą być wykonane w dwóch wariantach konstrukcyjnych:
- Rejestry sekcyjne składające się z prostych rur o dużej średnicy z zamkniętymi zaślepkami na końcach połączonych rurami o mniejszej średnicy przekroju poprzecznego.
- Serpentine rejestruje w kształcie litery S lub bardziej złożoną konfigurację.
Ważne: Aby zapewnić optymalny transfer ciepła, konfiguracja rejestru cewek powinna mieć odległość pomiędzy sąsiednimi rurami o 5 cm większą niż ich średnica.
Przyjrzyjmy się bardziej szczegółowo cechom strukturalnym wymienionych konfiguracji:

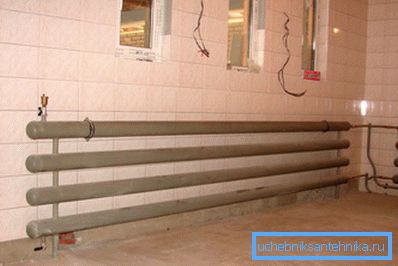

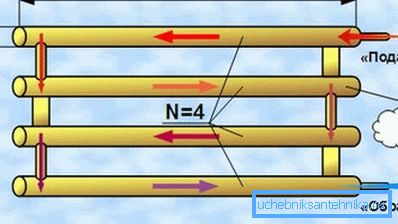

- Rejestr sekcyjny składa się z kilku rur ułożonych poziomo.

W celu cyrkulacji chłodziwa poziome elementy rejestru są wzajemnie połączone rurami o mniejszej średnicy. W rezultacie płyn chłodzący zaczyna przesuwać się wzdłuż górnej rury, docierając do rury łączącej, przez którą wpływa do dolnej sekcji i tak dalej.
W wersji fabrycznej takie konstrukcje są przeznaczone do ogrzewania wejść i innych urządzeń pomocniczych, w których estetyka wyglądu urządzenia nie jest tak ważna.

Połączenia wlotowe i wylotowe są gwintowane. W niektórych przypadkach, aby przyspieszyć prace instalacyjne, rury są po prostu mocno spawane.
Lokalizacja rur przejściowych dobierana jest tak blisko jak to możliwe do końca sekcji. Odbywa się to w celu lepszej cyrkulacji chłodziwa i zapewnienia większej wytrzymałości struktury kompozytowej.
Optymalnymi materiałami do samodzielnego montażu rejestrów sekcyjnych są rury stalowe ocynkowane o wewnętrznej średnicy 76-160 mm. Projekt należy zagotować tak, aby szczelność szwów była utrzymywana przy ciśnieniu roboczym do 13 atm.
Ważne: Optymalna konfiguracja rejestru to konstrukcja, w której nie ma więcej niż 3 odcinki poziome. Nadmierne nagromadzenie odcinków doprowadzi do zmniejszenia wydajności obiegu ogrzanego powietrza wewnątrz pomieszczenia.

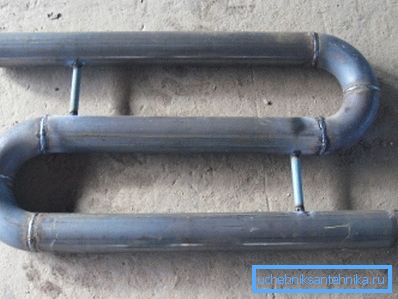

- Rejestry cewek są strukturalnie podobne do analogów selekcji. Główna różnica polega na tym, że funkcja zworki jest tutaj wykonywana przez zginanie głównej rury.

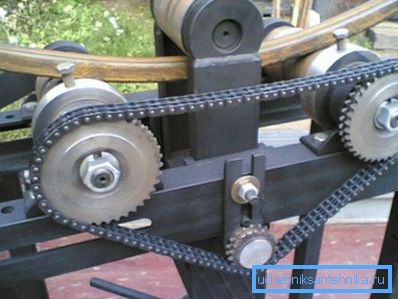

Istotną wadą konstrukcji cewek jest trudność samodzielnego złożenia, ponieważ trudno jest zgiąć rury o dużej średnicy, a zatem konieczne jest zagotowanie dwóch kolan przy każdym zakręcie.

W wyniku tego struktura spawana jest skomplikowana ze względu na dużą liczbę szwów, co może niekorzystnie wpływać na trwałość i szczelność rejestru.
Niemniej jednak konfiguracja rejestrów w kształcie litery "S" jest o rząd wielkości skuteczniejsza niż przekroje poziome, ponieważ zarówno poziome, jak i pionowe części grzejnika uczestniczą w ogrzewaniu powietrza w pomieszczeniu. Ponadto, ze względu na stałą średnicę w grzejnikach cewek, opór hydrauliczny jest znacznie niższy niż w przekroju poprzecznym.
Wybór materiałów

Czas eksploatacji, wymiana ciepła i ostatecznie cena grzejnika domowego zależy w dużej mierze od poprawności doboru materiałów produkcyjnych.
Wybór materiałów produkcyjnych odbywa się zgodnie z takimi kryteriami jak łatwość obróbki, prostota i jakość spawania, odporność na korozję i cena. Ponadto, jeśli grzejnik ma być używany w łazience jako suszarka na ręczniki, rura powinna wyglądać dobrze.

Wniosek można sformułować następująco:
- Podczas montażu urządzeń grzewczych do pracy oraz w gankach, garażach i innych pomieszczeniach gospodarczych zaleca się stosowanie rur gładkościennych ze zwykłej stali konstrukcyjnej St-3. Grubość ścianki powinna wynosić 2 mm, zarówno dla wytrzymałości całej konstrukcji, jak i dla najlepszej jakości spoiny.
- Aby zamontować podgrzewany wieszak na ręczniki, zaleca się zakup droższych rur ze stali nierdzewnej AISI 304 (oznaczenie paszportowe 08Х17М10). W rezultacie gotowa cewka, pod warunkiem wysokiej jakości montażu, będzie wyglądać świetnie dzięki błyszczącej powierzchni i jednocześnie będzie trwać o rząd wielkości dłużej niż analogowy zmontowany z czarnego metalu z powodu większej odporności na korozję.
Instrukcja montażu grzejnika zależy również od rodzaju użytych materiałów. Na przykład rury wykonane z tradycyjnej stali konstrukcyjnej są gotowane za pomocą konwencjonalnych elektrod. Do montażu konstrukcji ze stali nierdzewnej lepiej jest stosować spawanie argonem, ponieważ użycie konwencjonalnych elektrod nie pozwoli uzyskać schludnego i atrakcyjnego na zewnątrz szwu.
Wniosek
Więc dowiedzieliśmy się, jakie rodzaje domowych grzejników można złożyć. Ponadto dowiedzieliśmy się, z jakich materiałów należy zmontować. Wszystko jest proste, pozostaje kupić niezbędne materiały i zamontować grzejnik własnymi rękami.
Czy masz pytania wymagające dodatkowych wyjaśnień? W takim przypadku zalecamy obejrzenie filmu w tym artykule.
