Dwuprzewodowe kotły grzewcze - gwarancja ciepła w domu

Nie zawsze działa system scentralizowanego ogrzewania i ciepłej wody. Częściej zdarzają się sytuacje, gdy temperatura wody w akumulatorach pozostawia wiele do życzenia, ten sam problem występuje w przypadku gorącej wody. Dwuobiegowy kocioł grzewczy będzie prawdziwym ratunkiem w tej sytuacji.

Co robi instalacja kotła

Najważniejszym osiągnięciem jest niezależność od działania ciepłej wody i centralnego ogrzewania. Najważniejsze jest utrzymanie przepływu zimnej wody, a jej ogrzewanie zapewni kocioł.

Kocioł z podwójnym obiegiem zapewnia takie zalety, jak:

• Kotły nie zajmują tak dużo miejsca, dzięki czemu można je zainstalować nawet w małych mieszkaniach miejskich, gdzie powszechnym zjawiskiem jest brak wolnej przestrzeni. Nie ma potrzeby przydzielania im osobnego pomieszczenia;

• Zdecydowana większość nowoczesnych modeli wyposażona jest w urządzenia do regulacji pracy ogrzewania. Dzięki temu możliwe jest uzyskanie optymalnego mikroklimatu w mieszkaniu;

Zwróć uwagę! Oprócz regulacji działania ogrzewania, istnieje również znaczna oszczędność w kosztach ogrzewania.

• bezpieczeństwo po zainstalowaniu kotła w domu nie jest zmniejszone, producenci korzystają z ochrony wielu urządzeń przed przegrzaniem, więc nawet jeśli palnik się nie powiedzie, po prostu się wyłączy i nic strasznego się nie wydarzy.

Istnieje kilka drobnych wad:

• gorąca woda zacznie płynąć nie od razu, ale po jakimś czasie jest typowa dla gorącej wody. Faktem jest, że dwuprzewodowy kocioł grzewczy musi szybko mieć czas na ogrzanie zimnej wody przechodzącej przez rurę, a to zajmie trochę czasu;

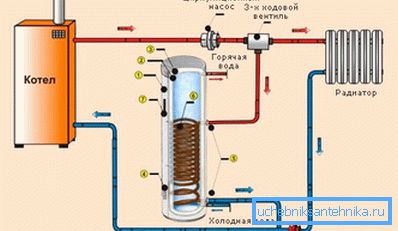

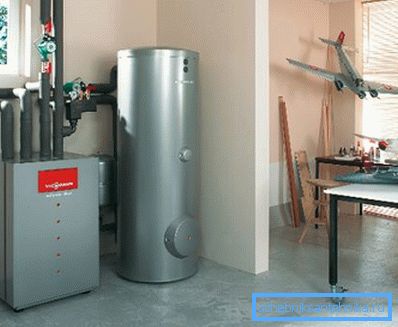

Zwróć uwagę! Jeśli zapotrzebowanie na ciepłą wodę jest duże, warto zatrzymać się na schemacie skumulowanej dostawy ciepłej wody (HWS). W tym przypadku zainstalowany jest kocioł, w którym jest przechowywanych kilkadziesiąt litrów gorącej wody.

• podczas używania go do dostarczania gorącej wody, gorąca woda jest dostarczana tylko w jednym punkcie demontażu. Jeśli powierzchnia mieszkania / domu jest duża, nie jest to bardzo wygodne;
• orurowanie dwuprzewodowego kotła grzewczego jest bardziej skomplikowane niż jednoprzewodowe.

Klasyfikacja podwójnego kotła

Klasyfikacja takiego urządzenia może być przeprowadzona według kilku kryteriów, na przykład według rodzaju zapłonu, metody instalacji, rodzaju paliwa itp. Przed wyborem konkretnego modelu dobrze byłoby, przynajmniej w ogólnej formie, zapoznać się z typami takich urządzeń.

Dzięki metodzie instalacji można zidentyfikować:

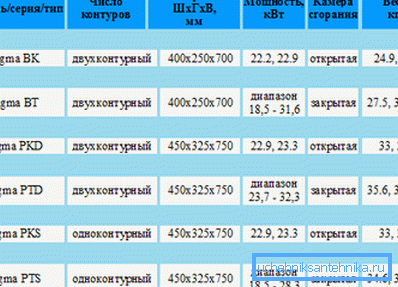

• modele ścienne - często używane w mieszkaniach miejskich;

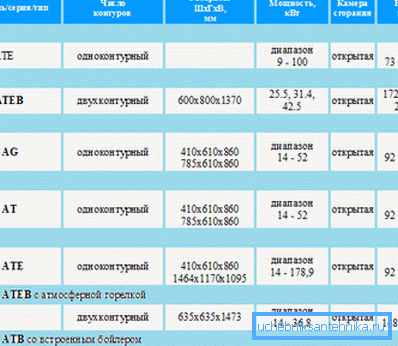

• analogi podłogowe - są potężniejsi, ale zajmują też miejsca, które nie są przykładem. Takie modele są najczęściej stosowane w domach prywatnych, a dla nich są wydzielone pomieszczenia.

Kotły dwuprzewodowe można sklasyfikować według rodzaju pracy:

• z otwartą komorą spalania (druga nazwa jest atmosferyczna) - wyróżniają się niskim kosztem, ale wydajność jest niska, temperatura gazów na wylocie wynosi około 1000 ° C. Powietrze do spalania paliwa pobierane jest bezpośrednio z pomieszczenia, w którym zainstalowany jest kocioł;
• modele z turbodoładowaniem - tutaj komora jest już zamknięta, a spalanie paliwa odbywa się z większą wydajnością;

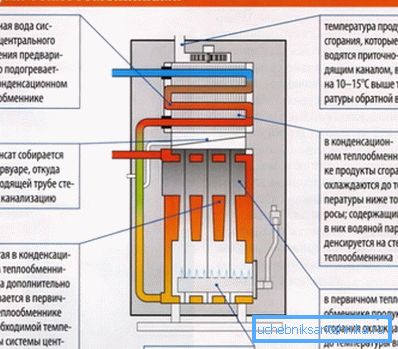

• Kotły kondensacyjne - do tej pory, pod względem wydajności, być może najlepszym rozwiązaniem. Na wylocie gazy mają temperaturę już rzędu 500 ° C, to znaczy wydajność urządzenia jest wyższa (według producentów, o około 30% w porównaniu z analogami atmosferycznymi). Jedyną wadą jest koszt, cena modelu kondensacji może być kilkakrotnie wyższa niż wartość "zasysanego".

Według rodzaju zapłonu można zidentyfikować:

• modele z elektronicznym zapłonem, w tym przypadku automatyka będzie sterować pracą palnika w oparciu o temperaturę płynu chłodzącego;
• oraz urządzenia, w których zapłon jest wykonywany za pomocą piezoelektrycznego piezoelektrycznego pieca. Główną zaletę można uznać za niezależną od energii elektrycznej, takie urządzenia są najczęściej stosowane w domach wiejskich i domach wiejskich, w których mogą wystąpić przerwy w dostawie prądu.

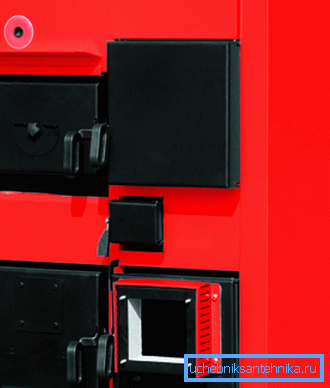

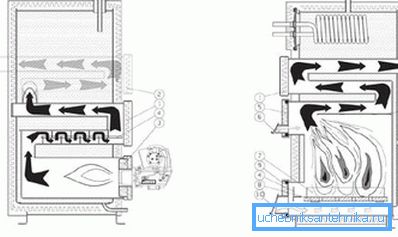

Oddzielnie stoją dwuprzewodowe kotły grzewcze. Takie urządzenia są przeznaczone do jednorazowego użycia 2 rodzajów paliwa. Stosowane są takie wiązki, jak drewno opałowe, gaz - olej napędowy, drewno opałowe - olej napędowy, gaz - elektryczność itp. Główną różnicą w stosunku do konwencjonalnych urządzeń jest to, że są jednocześnie dwie komory spalania (jedna na paliwo gazowe i na paliwo stałe).

Ponadto dość często są one dodatkowo wyposażone w grzejniki elektryczne, jednak w tym przypadku energia elektryczna działa jak ubezpieczenie, a nie główne źródło ciepła. Wymieniając paliwo, wystarczy wymienić palnik, odbywa się to ręcznie, bez konieczności dzwonienia do specjalistów.

Zwróć uwagę! Do takich urządzeń można podłączyć więcej niż jeden system grzewczy, ponieważ istnieje kilka wyjść. Tak więc pracę 2 lub nawet więcej obwodów grzewczych można zapewnić za pomocą jednego kotła dwupaliwowego.

Więcej o urządzeniu i zasadzie działania kotła dwuprzewodowego

Krótko mówiąc, zasada działania dowolnego kotła może być opisana po prostu. Paliwo jest spalane, uwolniona energia służy do podgrzewania wody, która jest następnie dostarczana albo do rur systemu grzewczego, albo do rurociągu ciepłej wody użytkowej. Jest to dość uproszczone podejście, więc bardziej sensowne jest rozważenie operacji i urządzenia kotła.

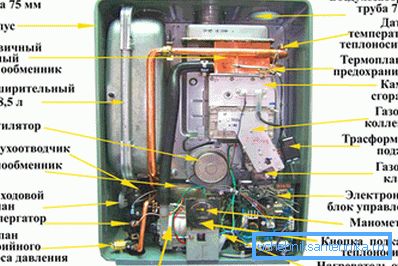

Kocioł 2-obwodowy urządzenia

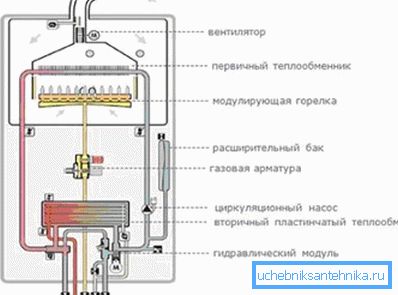

Charakterystyczną cechą takiego urządzenia jest obecność 2 wymienników ciepła, z których jeden służy do wstępnego podgrzewania chłodziwa, a drugi - do zaspokojenia potrzeb CWU. Na rynku możesz wybierać spośród 2 opcji:

• dwuprzewodowe kotły grzewcze z 2 oddzielnymi wymiennikami ciepła (pierwotnymi i wtórnymi). Podstawowy składa się z miedzianych rurek z żebrami z miedzianych płyt - potrzebujesz maksymalnego transferu ciepła na małym obszarze, więc używa się tylko miedzi. Wtórny - wykorzystywany do zaopatrzenia w ciepłą wodę;

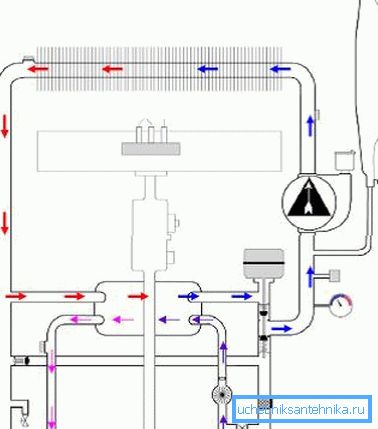

• w niektórych modelach stosowany jest schemat "rura w rurze", to znaczy w rurze o dużej średnicy (woda porusza się wzdłuż niej w celu ogrzewania), umieszczona jest mniejsza rura, woda do przepływu CWU wzdłuż niej.

Jak działa kocioł 2-pętlowy

Regulacja trybów pracy kotła odbywa się za pomocą zaworu trójdrogowego, który odpowiada za to, gdzie przechodzi gorąca woda - do instalacji grzewczej lub do instalacji ciepłej wody użytkowej.

Możliwe są 2 tryby pracy:

• w trybie ogrzewania domu główny wymiennik ciepła nagrzewa się podczas spalania paliwa, a zawór blokuje przepływ wody do rury gorącej wody;
• w trybie CWU wszystko dzieje się dokładnie odwrotnie - medium grzewcze systemu grzewczego chwilowo przerywa ogrzewanie, a cała woda gorąca przechodzi do systemu CWU.

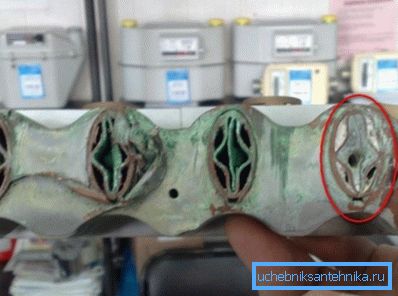

Biorąc pod uwagę ten tryb pracy kotła, lepiej jest pozostać na modelu z 2 oddzielnymi wymiennikami ciepła. Faktem jest, że po prostu ułatwia naprawy. Z biegiem czasu kompozycja wody z kranu spełni swoje zadanie, a wymiennik ciepła będzie musiał zostać zmieniony, jeśli będzie ich 2, wymiana będzie tańsza.

Czy możliwe jest jednoczesne stosowanie kilku kotłów

Czasami ten podział trybów pracy nie pasuje, w takim przypadku pojawia się pytanie, czy istnieje możliwość zainstalowania osobnego kotła do ogrzewania i zapotrzebowania na CWU.

Można argumentować, że:

• z czysto technicznego punktu widzenia jest to możliwe, ale połączenie dwóch kotłów grzewczych, pod warunkiem, że jedno z nich jest wykorzystywane specjalnie do zaopatrzenia w gorącą wodę, jest nielogiczne. Faktem jest, że w tym przypadku można zapomnieć o regulacji wody w mieszalniku, w tym przypadku wygodniej jest zainstalować kolumnę do podgrzewania wody;

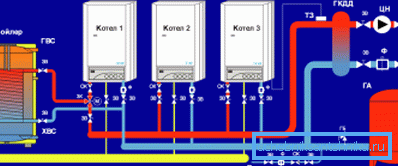

• Można podłączyć kilka kotłów małej mocy w kaskadzie (tj. Szeregowo). W takim przypadku każdy następny będzie włączony do pracy po mocy poprzednich nie wystarczy. Zapewni to najbardziej elastyczną opcję regulacji ogrzewania, można stosować zarówno kotły konwencjonalne, jak i dwupaliwowe.

Funkcje spinania

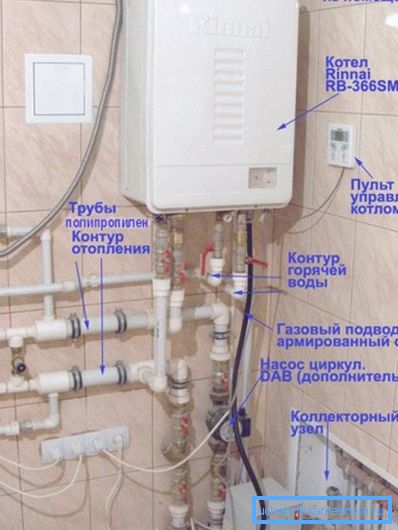

Pod taśmą rozumiemy prawidłowe podłączenie kotła do instalacji grzewczej. Jeśli chcesz, możesz wymienić więcej niż tuzin sposobów. nadaje się do różnych sytuacji. Główną różnicą w stosunku do podłączenia kotła jednoprzewodowego jest to, że zamiast jednego trzeba pracować z 2 wyjściami - system grzewczy jest podłączony do jednego, a CWU do drugiego.

Rozważ kilka ogólnych zaleceń:

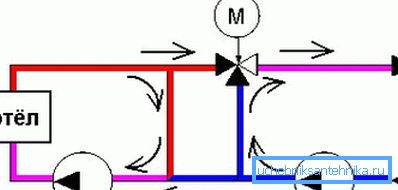

• Często zdarza się, że w obiegach grzewczych znajdują się konsumenci o znacząco różnych poziomach mocy (np. W niektórych pokojach konwencjonalne grzejniki są uzupełniane systemem "ciepłej podłogi"). W tym przypadku do obiegu grzewczego wprowadzany jest separator hydrauliczny (zwany również anodoid lub hydroakust). Pozwala to na maksymalne oddzielenie obiegu kotła i obwodu z włączeniem nagrzewnic małej mocy;

• orurowanie może być znacznie uproszczone, jeżeli kocioł ma już takie elementy układu ogrzewania jak pompa cyrkulacyjna, zbiornik wyrównawczy, system bezpieczeństwa;

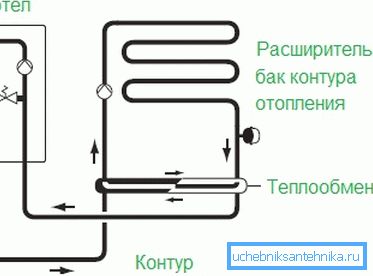

• ten sam kocioł może być wykorzystywany w połączonym systemie grzewczym, woda może być używana w oddzielnej części, a płyn przeciw zamarzaniu w innym obszarze. Instrukcja wiążąca w tym przypadku wymaga instalacji separatora. W rzeczywistości urządzenie to dzieli system grzewczy na dwa obwody, źródło energii dla nich jest powszechne, ale inne elementy (pompa, zbiornik wyrównawczy itp.) Są powszechne;

• Zasilanie ciepłą wodą jest podłączone do drugiego wylotu kotła.

Podsumowując

Zastosowanie 2-obwodowego kotła zmniejszy zależność domu od centralnego ogrzewania i ciepłej wody. Oczywiście koszt takiego urządzenia jest znaczący, ale opłacalność i oszczędności uzyskane dzięki regulacji działania systemu ogrzewania są tego warte. Proponowany materiał pozwoli ogólnie zapoznać się z typami kotłów, urządzeń i zasad działania, a także z niuansami ich połączenia.

Film pokazuje przykład opasania kotła dwuprzewodowego.
