Dystrybucja ogrzewania: jak wszystko działa

Jaki jest układ rur grzewczych w budynku mieszkalnym? Jakie jest górne okablowanie ogrzewania i jak różni się ono od dna? Jakie rozmiary rur są używane? Czym jest winda? Spróbujmy odpowiedzieć na te pytania.

Terminologia

Po pierwsze, aby uniknąć nieporozumień, definiujemy terminy.

• Winda lub węzeł termiczny - miejsce, w którym koncentruje się zarządzanie systemem ogrzewania i dostarczaniem ciepłej wody w budynku lub jego części.

Ponadto: jednostka windy doprowadza temperaturę i ciśnienie chłodziwa do optymalnej wydajności systemu grzewczego. Tak więc różnica między nitkami zasilania i powrotu trasy osiąga 4 kgf / cm2; jednocześnie kropla 0,2 kgf / cm2 wystarcza do cyrkulacji wody przez akumulatory.

• Winda wodna - główny element zespołu windy, komora mieszania, w której gorąca woda z paszy jest mieszana z wodą powrotną, która jest recyrkulowana do obiegu.
• Dusić się - rura łącząca przepływ i powrót w zespole windy. Dzięki temu zimna woda z rurociągu powrotnego wchodzi w powtarzający się cykl cyrkulacji.
• Butelkowanie (łoże desek) jest poziomą rurą, która dostarcza chłodziwo z zespołu windy do pionów.
• Piony - pionowe sekcje systemu grzewczego, które dostarczają wodę bezpośrednio do urządzeń grzewczych.
• Wkładki - przewody łączące pion z baterią.

Jakiego rodzaju schematy okablowania dla systemów grzewczych mogą być stosowane w budynkach mieszkalnych? Jakie elementy obejmują?

Piasta windy

Zestaw minimalnego dżentelmena dla najprostszej jednostki windy składa się z:

1. Pary zaworów wlotowych - przy przepływie i powrocie.
2. Miska na boisku i, rzadko, na linii powrotnej.
3. Właściwie winda z ssaniem i dyszą.
4. Zawory domowe odcinające system ogrzewania domu.
5. Pary zrzutów, pozwalające całkowicie opróżnić system.
6. Zawory regulacyjne do pomiaru ciśnienia i temperatury.

Opcjonalnie może być obecny:

1. Wstaw ciepłą wodę (jedną lub dwie na każdą linię). W drugim przypadku, aby zapewnić stałą cyrkulację przez obieg CWU, kołnierz pomiędzy wkładkami na każdej linii jest zakończony podkładką ustalającą.

1. Wiązania dla indywidualnych konsumentów (kioski handlowe, sklepy itp.). Tutaj wkłada się na kołnierz przed zaworami; podkładka ogranicza przepływ wody przez oddzielny obwód.

Butelkowanie

W zależności od ich lokalizacji istnieją dwa schematy dystrybucji ciepła.

Dół

Dolne butelkowanie lub system ogrzewania z niższym okablowaniem jest stosowany w większości nowoczesnych budynków. Zarówno karmienie, jak i odwrotne butelkowanie są w piwnicy. Piony są połączone parami ze zworkami umieszczonymi w mieszkaniu na piętrze lub na poddaszu; Na górze każdego skoczka znajduje się odpowietrznik (dźwig Mayevsky'ego).

Każdy pion jest skoczkiem między butelkowaniem. Nieunikniona nierównowaga pomiędzy najbliższym węzłem windy a pionami z dala od niego jest kompensowana różnicą w wielkości i drożności rur. Podajemy typowe wartości zdalnego sterowania dla obiegu grzewczego obsługującego wejście do nowoczesnego dziesięciopiętrowego budynku.

Jakie są zalety niższego okablowania rur grzewczych?

• Wszystkie zawory na pionach pary są skoncentrowane w jednym miejscu. Aby się rozłączyć, nie musisz wspinać się na strych.

• Resetowanie chłodziwa do technicznej piwnicy podczas napraw nie stanowi problemu.

Nawiasem mówiąc: piwnice są często wykorzystywane jako magazyny lub pomieszczenia gospodarcze sklepów. W tym przypadku nie musisz mówić o żadnej przewadze: będziesz musiał zrzucić piony przez wąż do kanalizacji.

Główną wadą niższego okablowania systemów grzewczych jest złożoność ich uruchomienia po resecie. Aby rozpocząć krążenie we wszystkich pionach, musisz odpowietrzyć powietrze. Tymczasem nie wszyscy mieszkańcy wyższych mieszkań są w stanie to zrobić; Nie zapomnij o pustych pomieszczeniach.

Top

Górne napełnianie lub grzanie z górnym rozkładem podaży jest dość przewidywalne, ponieważ nitka zasilająca jest umieszczona na strychu. Rura powrotna pozostaje w piwnicy. Każdy pion jest oddzielnym elementem niezależnym od innych pionów.

Na poddaszu, oprócz rozlewu butelek, w tym przypadku są:

1. Odłączanie pionów od podawania zaworu.
2. Korki do ich rozładowania (a dokładniej do zasysania powietrza niezbędnego do całkowitego wysuszenia grupy urządzeń grzewczych).
3. Zbiornik wyrównawczy. Pomimo nazwy, nie rekompensuje to zwiększenia objętości chłodziwa podczas ogrzewania (system nie jest autonomiczny, ale podłączony do magistrali grzewczej). Zbiornik umieszczony na górze dozownika, ułożony z minimalnym nachyleniem, służy do gromadzenia powietrza, które jest usuwane z niego przez zawór odpadów.

Taki układ systemu grzewczego został zastosowany masowo do około 1980 roku.

Jak wygląda na tle butelkowania?

• Głównym problemem jest złożoność resetowania uruchomienia oddzielnego pionu. Aby całkowicie go osuszyć potrzebujesz:

• Zamknij zawór na strychu.
• Zamknąć zawór w piwnicy i odkręcić korek.
• Odkręć korek na strychu.

To ciekawe: cały system ogrzewania domu z okablowaniem górnego zasilania jest resetowany i zaczyna się znacznie łatwiej, zwłaszcza, gdy reset ze zbiornika wyrównawczego ogrzewania jest doprowadzany do zespołu windy. Niestety: zrzucanie domu wiąże się z utratą dużej ilości chłodziwa, co jest niepożądane z punktu widzenia oszczędności energii cieplnej.

• Główną zaletą górnego wypełnienia jest to, że uruchomienie jest niezwykle proste i nie zależy od mieszkańców domu. Wystarczy tylko powoli (w celu uniknięcia uderzenia hydraulicznego), aby otworzyć zawory domowe na liniach zasilających i powrotnych, po czym pozostaje tylko wyładowanie powietrza ze zbiornika wyrównawczego.

Piony

Rozmieszczenie chłodziwa w urządzeniach grzewczych w prywatnym domu może być poziome i pionowe (stojące). W budynkach wielorodzinnych w różnych miejscach schematy te sąsiadują ze sobą: jeśli rozlewem jest zawsze okablowanie poziome, pionem jest pionowe okablowanie.

Co warto wiedzieć o pionach w bloku?

• Żadna z podłóg, z wyjątkiem górnej w domu z niższą butelkowaniem, nie powinna zamykać pary rozpórek między grzejnikami. Jeśli umieścisz grzejnik pomiędzy podnośnikami i podnośnikami na piątym piętrze dziesięciopiętrowego budynku, mieszkańcy górnych pięter zamarzną: krążenie nad wiązaniem prawie się zatrzyma.
• W domach nowych projektów jeden z bliźniaczych pionów często jest przestarzały (tzn. Nie łączy się z bateriami). Układ systemu grzewczego z pojedynczymi pionami umożliwia ominięcie podwójnych pionów z piwnicy, bez udziału mieszkańców. Wystarczy zainstalować wozidło na pojedynczym gwintu zamiast króćca i wyprzedzić go w celu rozładowania: śluza całkowicie wyleci na front wody.

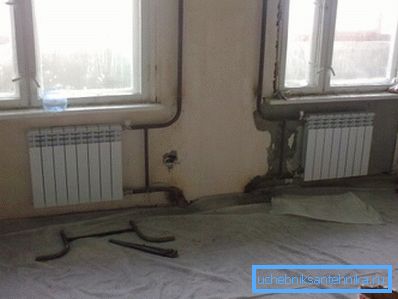

• W stalince na jednym pionie równolegle, dwa grzejniki są często połączone bez zmiany średnicy. W tym przypadku pion sam w sobie służy jako zworka między ich podszewkami. Taki

Okablowanie systemu grzewczego jest dość wydajne, ale tylko przy dużej średnicy (DU25) rur zasilających.

Konsekwencje praktyczne: jeśli chcesz wymienić przewody wewnętrzne własnymi rękami, użyj rur do podgrzania tej samej średnicy lub dławiąc zworkę. Instrukcja związana jest z faktem, że przy średnicy 25 mm wstęgi i okładzinach z warunkowym przejściem 15-20 baterie będą po prostu zimne.

Poziome okablowanie wewnętrzne

W wielu nowych budynkach można natknąć się na stosunkowo egzotyczny schemat: do mieszkania wchodzą lokale od pionów, które pozwalają na rozcieńczenie grzejników do dowolnego układu. Średnicę pionów i wylotów dobiera się tak, aby poziomy kontur w mieszkaniu nie ustawiał parametrów ogrzewania w mieszkaniach powyżej lub poniżej.

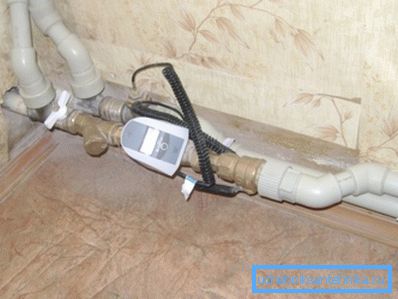

Oprócz arbitralnego układu, obwód poziomy z jednym wejściem i wyjściem pozwala dostosować rozliczanie energii cieplnej. Ponieważ wzrasta koszt ogrzewania na metr kwadratowy, instalacja liczników staje się coraz bardziej istotna.

Jak ustawić układ ogrzewania w poziomym konturze pojedynczego mieszkania?

W skromnej opinii autora, byłoby najbardziej rozsądne, aby dostosować układ Leningradu lub baraku do tej sytuacji.

• Wzdłuż obwodu mieszkania ułożony jest nieprzerwany pierścień o średnicy DN25 Pod drzwiami ogrzewa się je w jastrychu lub kładzie pod płaską podłogą.
• Urządzenia grzewcze przecinają się równolegle do pierścienia, nie łamiąc go. Rozmiar rur - DNU20. Schemat podłączenia oddzielnego grzejnika - dolny lub ukośny.
• Każdy grzejnik jest wyposażony w odpowietrznik w jednej z górnych wtyczek. Opcjonalnie można zainstalować przepustnice lub głowice termiczne i zawory odcinające na przewodach zasilających.

Wniosek

Mamy nadzieję, że nasze rekomendacje będą przydatne dla czytelnika. Dodatkowe informacje o tym, w jaki sposób można zrealizować okablowanie ogrzewania w mieszkaniu, będą dostępne w załączonym filmie wideo. Sukcesy!
