Dźwigi do grzejników: jak wybrać niezbędne zawory odcinające
Aby prawidłowo funkcjonować system ogrzewania, konieczne jest precyzyjne regulowanie ilości płynu chłodzącego, który wchodzi do akumulatora i usuwa z niego zgromadzone powietrze. Ponadto czasami - w razie wypadku lub konieczności planowej wymiany - konieczne jest całkowite zablokowanie dostępu płynu do panelu grzewczego. We wszystkich wymienionych wyżej przypadkach pomocne będzie dotknięcie grzejnika, za pomocą którego można samodzielnie wyłączyć różne części sieci klima- tycznej, nie przerywając całkowicie działania tej ostatniej i rozładowując akumulatory.

Woda z kranów
Cel sprzętu
Dźwigi zamontowane na grzejnikach są niezbędne nie tylko do zablokowania dostępu wody do sprzętu.
Wykonują wiele innych równie ważnych zadań:
- reguluj temperaturę grzejnika, ograniczając ilość gorącej wody przepompowywanej przez akumulator;
- wyjąć zatyczki powietrza z układu grzewczego, które znacznie zmniejszają efektywność jego pracy;

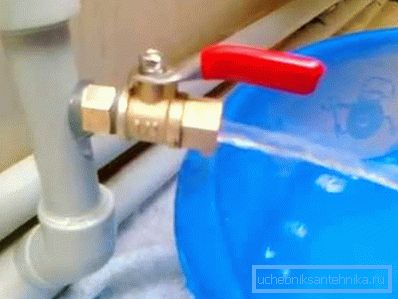

- Służą do napełniania i odprowadzania chłodziwa nie tylko w grzejnikach, ale również w rurociągach łączących je;

- może być użyty do odcięcia sieci grzewczej w razie wypadku, planowych lub awaryjnych napraw.
W oparciu o powyższe zadania konieczne jest rozróżnienie następujących rodzajów dźwigów:

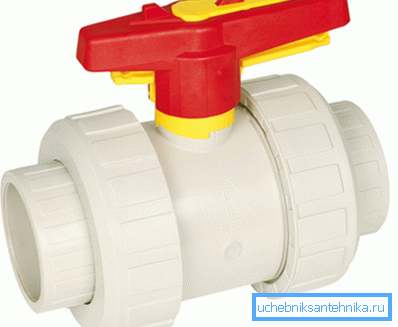

- Aby odłączyć główny rurociąg, część sieci grzewczej lub oddzielne urządzenie. Z ich pomocą można wyłączyć wodę w razie wypadku lub naprawy.

- Aby dostosować przepływ wody. W tym przypadku oprócz trybów "włączony" i "wyłączony" muszą być inne. Możliwość ustawienia temperatury w domu zależy od tego, jak dokładnie zawór może ustawić ilość dostarczanego płynu chłodzącego.
- Do odprowadzania gazu lub wody. W pierwszym przypadku zawory pomagają pozbyć się zamknięć powietrza, w drugim - aby usunąć płyn z rur i grzejników, po czym można je obejrzeć i wymienić.

Miejsca instalacji
Pomimo nazwy zawór do grzejnika można zamontować nie tylko na określonym urządzeniu, ale także w innych miejscach (w zależności od przeznaczenia funkcjonalnego):
- przy wejściu do głównego ogrzewania do piwnicy domu - otwierają się i zamykają na początku i na końcu sezonu grzewczego;

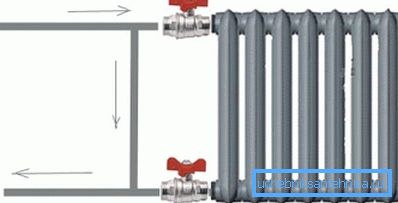

- do obejścia (rura między wlotem a wylotem akumulatora, który zapewnia bezpośredni przepływ chłodziwa) - tutaj potrzebne są zawory regulacyjne, aby zmniejszyć lub zwiększyć objętość płynącego płynu i przełączyć wymuszoną sieć na naturalną cyrkulację;
- na pionach - często takie dźwigi są montowane przy wejściach do mieszkania w wysokich budynkach i umożliwiają naprawę lokalnej sieci klimatycznej bez wyłączania całego systemu;
- na dyszach akumulatorów - ich głównym przeznaczeniem jest regulacja temperatury powietrza, ponieważ w tym przypadku odpowiednie są automatyczne zawory termostatyczne;

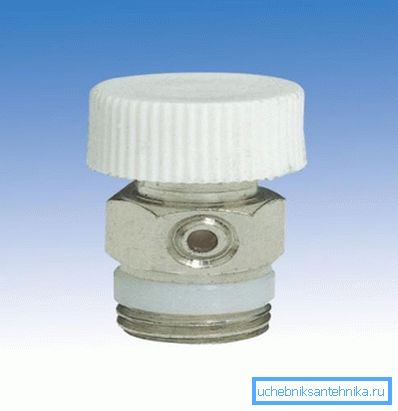

- w miejscach, gdzie może tworzyć się blokada powietrza - tutaj instalowane są kurki Mayevsky'ego, które służą do uwalniania powietrza, które gromadzi się, kiedy system jest napełniony płynem chłodzącym lub podczas jego pracy.
Zwróć uwagę! Zastosowanie zaworów regulowanych automatycznie pozwala bez udziału człowieka dozować ilość wody wchodzącej do baterii i usuwać nagromadzone powietrze z systemu. Wadą takich rozwiązań jest tylko jedna - wysoka cena.
Użyte materiały
Cechą zaworów odcinających i sterujących instalowanych w systemach grzewczych jest stały kontakt z czynnikiem chłodzącym, którego skład chemiczny i fizyczny często pozostawia wiele do życzenia.

Dlatego materiał w nich zastosowany musi być odporny na korozję i dobrze znosi mechaniczne działanie cząstek ściernych, które znajdują się w krążącym płynie.

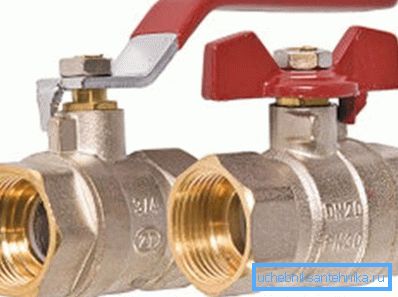

Najczęściej używane dźwigi wykonane są z następujących materiałów:
- mosiądz - mocowany do rurociągów ze specjalnymi łącznikami;

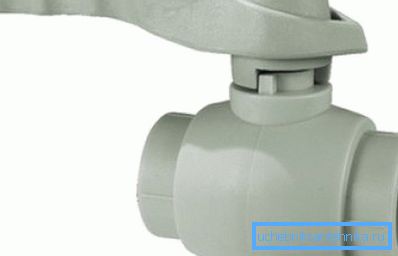

- polipropylen - jest instalowany na rurach polimerowych poprzez lutowanie.
Wskazówka! W niektórych sklepach sprzętu można znaleźć dźwigi siluminowe. Wyglądają jak mosiądz, ale kosztują znacznie mniej. Ich jakość, wytrzymałość i trwałość są niskie, dlatego nie należy używać takich zaworów do projektowania sieci inżynieryjnych.

Rodzaje dźwigów
Wszystkie istniejące dźwigi są podzielone na dwie grupy:

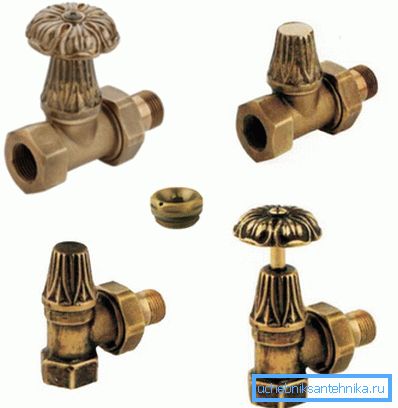

- Odcięcie. Są proste i kanciaste. Są montowane na grzejnikach i służą do blokowania dostępu i regulowania ilości gorącej wody wchodzącej do baterii. Ich zastosowanie pozwala chronić panel grzewczy przed uderzeniami hydraulicznymi i pneumatycznymi, które występują podczas napełniania układu płynem chłodzącym. Ponadto dają możliwość wyłączenia określonej baterii i naprawy, wyczyszczenia lub wymiany. Można je łatwo zamontować na bateriach za pomocą gwintów rurowych, tworząc całkowicie szczelne połączenie. Dobrze znosi silne ciśnienie płynu i ma atrakcyjny wygląd.

Wadą jest niemożność precyzyjnej regulacji temperatury w pomieszczeniu. Często stosowane w autonomicznych systemach grzewczych, w których przełączanie trybu odbywa się za pomocą panelu sterowania kotłem.

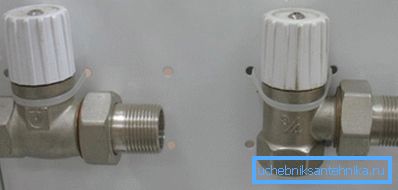

- Sterowany termostatem. Wewnątrz dźwigu znajduje się specjalny elastyczny pojemnik wypełniony cieczą lub gazem. Po podgrzaniu lub schłodzeniu odpowiednio zwiększa się lub zmniejsza, regulując dostęp wody do akumulatora, a tym samym temperaturę. Istnieją dwa rodzaje żurawi termostatycznych:
- z ręcznym sterowaniem - w tym przypadku należy obrócić pokrętło i ustawić temperaturę samodzielnie, koncentrując się na liczbach, które są przykładane do korpusu żurawia;
- automatyczne - w tym przypadku temperatura w pomieszczeniu jest kontrolowana za pomocą mikroczipa w zależności od warunków zewnętrznych (wykorzystywane są dane dostarczane przez specjalne czujniki).

Zalety najnowszego typu żurawi są oczywiste:
- możliwość zmiany temperatury akumulatora, w zależności od warunków pogodowych;
- oszczędność nośnika ciepła dzięki dokładniejszemu dostosowaniu działania sprzętu klimatycznego;
- ochrona przed zamarzaniem chłodziwa przy gwałtownym spadku temperatury zewnętrznej.
Klasyfikacja mechanizmów blokujących
Kurki grzewcze są klasyfikowane według jeszcze jednej cechy - projektu urządzenia blokującego.
Są to:
- Kula (kołnierz) - może być tylko w stanie włączonym i wyłączonym, opcje pośrednie nie są przewidziane;

- stożkowy - pozwala zamknąć otwór na przepływ wody, otworzyć go i umieścić zawór w pośrednich położeniach;
- automatyczna regulacja objętości przepływającego płynu jest regulowana za pomocą specjalnej elektroniki.
Zawory kołnierzowe są najczęściej instalowane na rurociągach. Jest tak, ponieważ ich konstrukcja jest w stanie wytrzymać wysokie ciśnienie płynu. Mogą niezawodnie służyć przez długi czas.

Jeśli chodzi o same grzejniki, używają stożkowych produktów wyposażonych w złącza. Obecność nici umożliwia ciasne zamocowanie zaworów sterujących do wlotu i wylotu baterii, a stożkowy mechanizm blokujący pozwala dokładniej regulować ilość dostarczanej wody.
Żuraw Mayevsky'ego
Oprócz kranów wodnych baterie powietrzne są montowane na grzejnikach. Nazywane są żurawiami Mayevsky. Służą one do usuwania powietrza, które nieuchronnie powstaje w rurach i grzejnikach podczas pracy systemu, a instrukcje instalacji systemów grzewczych przewidują instalację takich urządzeń w górnej części każdego panelu grzewczego.
Zasada działania
Główny element dźwigu Mayevsky służy jako zawór powietrza iglicowego. Mechanizm ten można aktywować za pomocą specjalnego klucza lub konwencjonalnego śrubokrętu.
Zawór powietrza należy zainstalować po stronie przeciwnej do zaworu wlotowego chłodnicy. Gdy nośnik ciepła jest napełniony, powietrze obecne w akumulatorze podnosi się i gromadzi w górnym górnym rogu urządzenia. Zainstalowany jest dźwig, przez który uwalnia się utworzona blokada powietrza.

Procedura pracy z zaworem Mayevskiego jest prosta: musisz odkręcić śrubę, aż pojawi się syczący dźwięk emitujący wychodzące powietrze. Jak tylko woda wynurzy się z otworu, zawór może zostać zamknięty.
Żuraw może mieć korpus polimerowy lub być wykonany z mosiądzu. Obie te opcje są dość niezawodne. Konieczne jest tylko upewnienie się, że wylot zaworu powietrza nie jest zatkany cząstkami stałymi, które czasami znajdują się w czynniku chłodzącym. Możesz go wyczyścić zwykłą igłą.

Wskazówka! Jeśli masz system ogrzewania z wymuszonym obiegiem w domu, musisz wyłączyć sprzęt pompujący przed zdjęciem śluzy za pomocą dźwigu Mayevsky. W przeciwnym razie gorąca woda przepłynie zbyt szybko i powietrze nie będzie miało czasu gromadzić się w górnej części grzejnika.

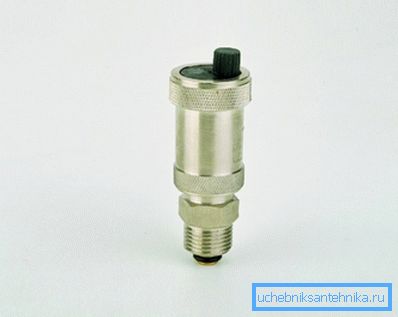

Automatyczne zawory powietrza
Każdy producent urządzeń sanitarnych stara się wytwarzać sprzęt, który reguluje niektóre parametry sieci inżynieryjnych bez interwencji człowieka. Dotyczy to również zaworów powietrza, które usuwają korki z akumulatorów i rur grzewczych.

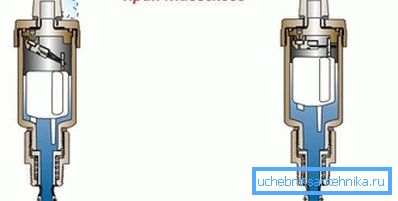

Automatyczny dźwig Mayevsky wygląda praktycznie nie inaczej niż jego protoplasta. Zasada jego funkcjonowania również się nie zmieniła. Jednak specjalny mechanizm niezależnie otwiera zawór, gdy ciśnienie powietrza w akumulatorze wzrasta powyżej ustawionej wartości.

W ten sposób zainstalowany automatyczny zawór powietrzny uwolni Cię od okresowej kontroli instalacji grzewczej, aby wykryć zacięcia i wyeliminować je ręcznie.
Cechy instalacji automatycznych dźwigów Mayevsky

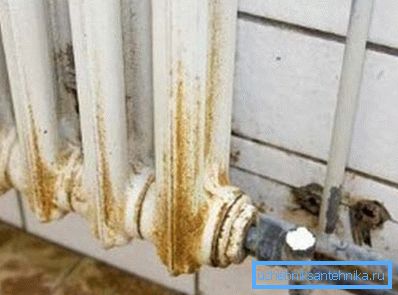

To urządzenie można zamontować na prawie wszystkich istniejących grzejnikach. Jednak właściciele rozproszonych baterii żeliwnych będą musieli się rozczarować. Żuraw Mayevsky nie pomoże im poradzić sobie z powietrzem w sieci klimatycznej.
Wpływa na to następujące okoliczności:
- Wewnętrzne powierzchnie żeliwnego grzejnika stopniowo stają się zardzewiałe podczas pracy, cząstki, które się odrywają, dostają się do płynu chłodzącego i mogą zatkać otwarcie boczne automatycznego zaworu powietrza.
- Centralny system zaopatrzenia w wodę, którego część stanowią baterie żeliwne, nie jest wyposażony w filtry, które zatrzymują cząstki stałe w płynie przenoszącym ciepło. Ponadto często do wody dodaje się różne agresywne chemikalia, które również niekorzystnie wpływają na działanie zaworów powietrznych.
- Z grzejników podłączonych do miejskiego systemu grzewczego, często w okresie letnim odprowadzają one wodę. Dlatego po napełnieniu układu mogą powstać zbyt duże kołki, które nie zadziałają przez otwór 2 mm. Będziemy musieli użyć bardziej efektywnych metod.

Zwróć uwagę! Wszystkie zalety automatycznych dźwigów Mayevsky ujawniają się tylko podczas projektowania autonomicznych układów sterowania, w których można kontrolować jakość płynu chłodzącego, jego temperaturę, ciśnienie i inne równie ważne parametry pracy.
Wniosek
Zawory odcinające i sterujące do organizacji cyrkulacji wody i powietrza w systemie grzewczym odgrywają bardzo ważną rolę. Oprócz tego w projektowaniu sieci grzewczych wykorzystywana jest duża liczba innych urządzeń. Możesz dowiedzieć się więcej funkcji wizualnych naszego tematu z poniższego wideo.
