Efektywny schemat ogrzewania dwupiętrowego domu za pomocą

Budując prywatny budynek mieszkalny, jednym z najważniejszych zadań, które należy rozwiązać na etapie projektowania budowlanego, jest kompetentna organizacja autonomicznego systemu ogrzewania. Faktem jest, że nie tylko poziom komfortowego mieszkania w domu w zimnych porach roku, ale także kwota rocznych wydatków finansowych, które będą musiały zostać zapłacone za zakup paliwa dla urządzeń kotłowych, będzie zależeć od poprawnego rozwiązania tego problemu.

Opracowanie systemu podgrzewania wody

Jeśli możesz wykorzystać konwencjonalny kamienny lub ceglany piec do podgrzania niewielkiego jednopiętrowego domu prywatnego, wówczas różne schematy ogrzewania dla dwupiętrowego domu wykorzystującego kotły gazowe lub na paliwa stałe są bardziej skuteczne do ogrzewania dużych domów i domków.

W celu dokładniejszego zapoznania się z tym zagadnieniem, niniejszy artykuł dostarczy krótką instrukcję przeglądową, w której przeanalizowano najczęściej stosowane schematy ogrzewania dla dwupiętrowego domu wykorzystującego ogrzewanie grzejników i systemy ogrzewania podłogowego. (Zobacz także artykuł Rura do ogrzewania podłogowego: funkcje.)

Główne elementy systemu grzewczego

Niezależnie od tego, który układ został wybrany do ogrzewania dwupiętrowego domu, każdy taki system zawiera zestaw następujących komponentów i mechanizmów, które są niezbędne do zapewnienia nieprzerwanego działania:

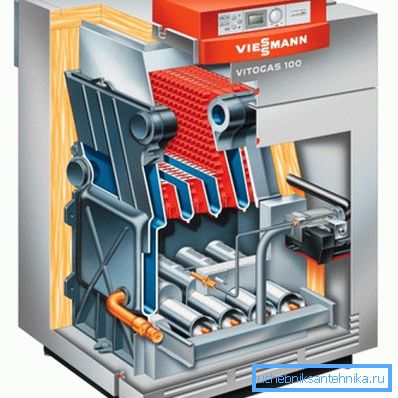

1. Kocioł grzewczy Może pracować na ciekłych, stałych lub gazowych paliwach i służy do podgrzewania wody lub innego nośnika ciepła do określonej temperatury roboczej.

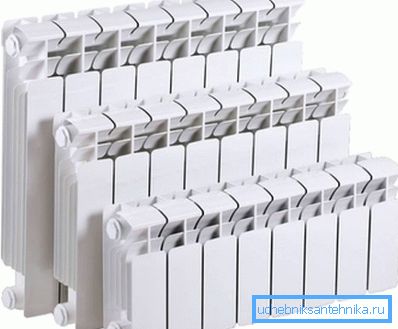

2. Grzejniki, w rzeczywistości są to zwykłe wymienniki ciepła, w których ciepło z podgrzanej wody jest przekazywane przez żebrowane metalowe ściany do zimnego powietrza otoczenia.
3. Zasadą jest, że każdy schemat ogrzewania grzejnika dwukondygnacyjnego domu składa się z dwóch połączonych ze sobą rur wodnych.. Kontur bezpośredniego rurociągu służy do transportu podgrzanego płynu chłodzącego z kotła do podgrzewacza końcowego, tj. Grzejnika zainstalowanego w każdym pomieszczeniu, a kontur powrotny służy do powrotu schłodzonego płynu chłodzącego z powrotem do kotła.

1. Zbiornik wyrównawczy służy do wygładzenia spadków ciśnienia w układzie i wyrównania objętości chłodziwa. Gdy płyn roboczy jest podgrzewany, zwiększa swoją objętość, w wyniku czego jego nadwyżka spada do uszczelnionej komory zbiornika wyrównawczego. W wyniku ochłodzenia, zmniejszenia ciśnienia i zmniejszenia objętości cieczy, chłodziwo pod działaniem sprężynowej przepony powraca do układu.
2. Pompa cyrkulacyjna zapewnia stały ruch płynu roboczego przez rurociąg w danym kierunku i utrzymuje określone ciśnienie robocze wody w układzie.

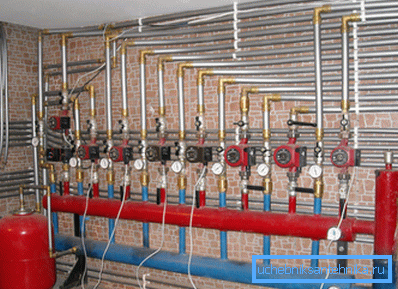

3. Między innymi, każdy schemat ogrzewania dwukondygnacyjnego domu prywatnego zawiera wszystkie rodzaje elementów zaworów i zaworów regulacyjnych.: zawory kulowe, zawory bezpieczeństwa i zwrotne, mechaniczne termostaty, a także łączniki i łączniki.

Wskazówka! W domach sezonowego zamieszkania, jako nośnika ciepła, zamiast wody zaleca się stosowanie specjalnego niskotemperaturowego płynu lub środka przeciw zamarzaniu. Jego cena jest znacznie wyższa niż cena zwykłej wody, ale nie zamarza w niskich temperaturach, a także ma właściwości antykorozyjne.

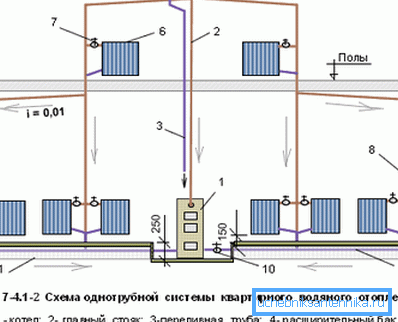

Połączenie z jednym przewodem

Najprostszym, ale jednocześnie najmniej wydajnym rozwiązaniem jest jednorurowy system ogrzewania dwupiętrowego domu, który jest łańcuchem grzejników instalowanych w różnych pomieszczeniach, które są kolejno połączone za pomocą metalowych lub plastikowych rur wodnych.

Ten rodzaj połączenia pozwala zminimalizować ilość użytych materiałów i wykonanych prac, ale ma również pewne istotne wady.

1. Podgrzana woda, przechodząc przez rury i grzejniki, oddaje ciepło nierównomiernie, a gdy przemieszcza się do odległych pomieszczeń domu, stopniowo się ochładza.
2. Aby zrekompensować to zjawisko, w celu zwiększenia powierzchni wymiany ciepła konieczne jest zainstalowanie większej liczby grzejników wodnych w odległych pomieszczeniach.
3. Dzięki tej opcji połączenia niemożliwe jest dostosowanie optymalnej temperatury dla każdego pomieszczenia w budynku mieszkalnym własnymi rękami.

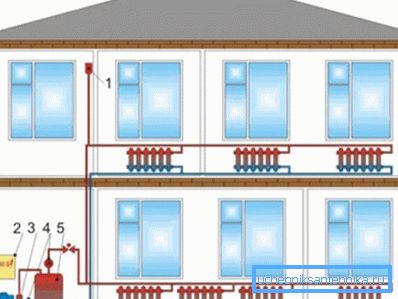

Używanie obwodu dwururowego

Bardziej wydajny, ale jednocześnie droższy jest dwururowy system podgrzewania wody w dwupiętrowym domu, którego instalacja wymaga zużycia większej ilości materiałów i kosztów pracy.

Dzięki temu połączeniu, każdy grzejnik wody osobno, rura wlotowa jest podłączona do bezpośredniego obiegu grzewczego, a rura wylotowa - do obwodu odwrotnego układu grzewczego.

W przypadku domów dwupiętrowych ta opcja połączenia jest uważana za najbardziej optymalną, ponieważ ma następujące zalety:

1. Ze względu na równomierne przewodzenie ciepła zapewnione jest takie samo ogrzewanie wszystkich pomieszczeń domu mieszkalnego, niezależnie od ich względnego położenia względem kotła grzewczego.
2. Oddzielne połączenie każdej sekcji umożliwia niezależne regulowanie wymaganej temperatury dla każdego konkretnego pomieszczenia lub pomieszczenia w budynku mieszkalnym.
3. Bardziej efektywna dystrybucja ciepła prowadzi do wzrostu efektywności energetycznej całego systemu, aw konsekwencji do znacznych oszczędności paliwa.

Zwróć uwagę! Połączenie takie pozwala między innymi na usuwanie bezpośrednich i powrotnych rurociągów z zewnętrznych oczu, umieszczając je pod czystą podłogą lub za elementami dekoracyjnych dekoracji ściennych.

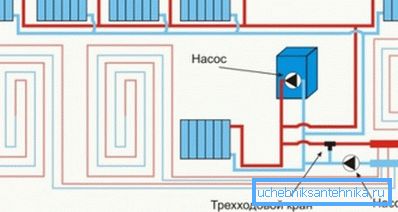

Dystrybucja rur według połączonego schematu

Projektując i budując dom mieszkalny z systemem ogrzewania podłogowego, najbardziej racjonalnym będzie łączony schemat ogrzewania prywatnego dwupiętrowego domu, który łączy zarówno jedno, jak i dwururowe połączenie.

W tym przypadku, równolegle do rurociągów bezpośrednich i powrotnych, oddzielny kolektor dla nośnika ciepła jest połączony za pomocą zaworu trójdrożnego, do którego kolejno podłączany jest system ciepłej wody.

Takie połączenie ma wszystkie zalety schematu dwururowego, a dodatkowo pozwala osobno uwzględnić grzejniki i podgrzewany system podłogowy, który umożliwia bardziej elastyczną regulację wymaganej temperatury w pomieszczeniu.

Wskazówka! Równolegle do kolektorów systemu ogrzewania podłogowego można również podłączyć podgrzewane wieszaki na ręczniki znajdujące się w łazience, prysznicu lub w kuchni.

Wniosek

Niezależnie od tego, który system został wybrany, ogrzewanie dwupiętrowego domu jest ważnym obiektem wewnętrznej infrastruktury, a do takich prac należy podchodzić z wiedzą, ponieważ poważne błędy projektowe lub instalacyjne można wyeliminować tylko w ciepłym sezonie.

Wszystkie niezbędne informacje można również uzyskać, oglądając wideo na końcu tego artykułu lub czytając podobne materiały na naszej stronie internetowej.
