Grupa bezpieczeństwa ogrzewania: zbadać skład układu

Co, poza kotłem, rurami i urządzeniami grzewczymi, powinno być wyposażone w zamknięty system grzewczy z wymuszonym obiegiem? Jakie są funkcje grupy bezpieczeństwa w systemie grzewczym? Musimy zapoznać się z listą urządzeń, algorytmem ich wyboru i kolejnością instalacji.

Skład

Podano więc: kupiliśmy kocioł na paliwo stałe składający się z paleniska, wymiennika ciepła i prostego systemu automatyzacji, który pozwala zmniejszyć moc cieplną podczas przegrzania. Oczywiście będziemy potrzebować grzejników i rur do rozprowadzania wody ogrzewanej przez kocioł.

Co jeszcze jest potrzebne do normalnej pracy obwodu?

1. Zbiornik wyrównawczy. Kompensuje on wzrost objętości chłodziwa podczas ogrzewania. Woda jest prawie nieściśliwa; Zbiornik to po prostu gumowy balon w metalowej obudowie. Wraz ze wzrostem ciśnienia w układzie grzewczym kulka ta zmniejsza objętość, umożliwiając zbiornikowi pokrycie nadmiaru chłodziwa.

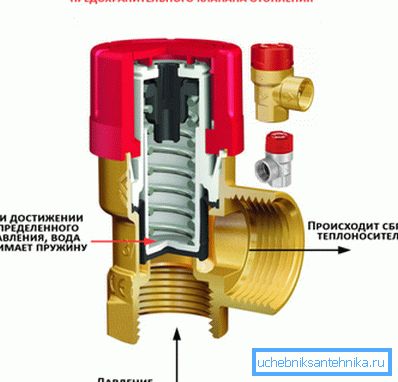

2. Zawór bezpieczeństwa. Spada nadmiar płynu chłodzącego, jeśli pojemność zbiornika wyrównawczego jest niewystarczająca.

Nawiasem mówiąc: uruchomienie zaworu oznacza gotowanie chłodziwa, co jest niedopuszczalne lub niewystarczająca objętość zbiornika wyrównawczego. Zamiast wymiany na większe urządzenie, w obwodzie można zainstalować dodatkowy zbiornik; objętości kilku kanistrów są sumowane.

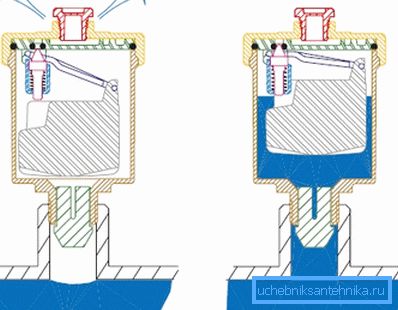

1. Automatyczny odpowietrznik. Usuwa korki powietrza z systemu, które mogą utrudniać cyrkulację płynu chłodzącego.

1. Manometr (jako opcja - termomanometr). Urządzenie służy do wizualnego monitorowania parametrów systemu.

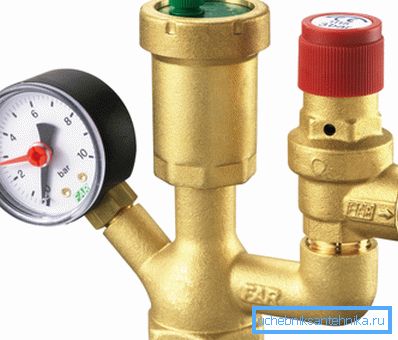

Ostatnie trzy urządzenia są często sprzedawane jako zespół w zwykłym przypadku i nazywane są grupą bezpieczeństwa. Razem ze zbiornikiem wyrównawczym są zaprojektowane, aby zapobiec zniszczeniu kotła i obwodu grzewczego podczas wahań ciśnienia w nim.

Oprócz powyższego, do normalnego działania systemu zamkniętego konieczne są:

• Vozdushniki (wyspecjalizowane elementy zaworów, tak zwane żurawie Mayevsky lub zwykłe kurki wodne). Są one zamontowane w jednej z górnych wtyczek każdej grzałki znajdującej się nad wypełnieniem.
• Pompa cyrkulacyjna, która zapewnia ruch płynu chłodzącego w obwodzie.
• Filtr zgrubny, który zapobiega uszkodzeniu pompy obiegowej, kamienia, piasku lub innych ciał obcych, z jakiegoś powodu dostał się do obwodu.
• Opcjonalnie - zawory, przepustnice i głowice termiczne, pozwalające sterować działaniem urządzeń grzewczych i, jeśli to konieczne, całkowicie je wyłączać jeden po drugim.

Lokalizacja

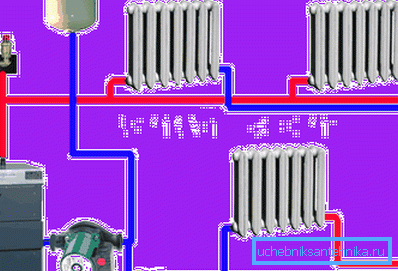

W jakim punkcie konturu lepiej jest umieścić każdy z wymienionych elementów podczas samodzielnego montażu?

Jaki jest powód takich instrukcji instalacji dla każdego elementu?

Grupa bezpieczeństwa

Ciśnienie w obwodzie osiąga maksymalne wartości tuż przy wylocie z kotła: po ogrzaniu chłodziwo rozszerza się. Straty hydrauliczne i stopniowy spadek temperatury chłodziwa zmniejszają nieco ciśnienie z odległością od wymiennika ciepła.

Urządzenia, które rejestrują nadciśnienie i parę wyładowczą wytwarzaną podczas przegrzania, logiczne jest umieszczenie jak najbliżej punktu maksymalnego ciśnienia i prawdopodobnego parowania.

Pompa

Zwykle umieszcza się go w punkcie o minimalnej temperaturze. Ogrzewanie długotrwałe nie jest korzystne dla mechaniki pompy cyrkulacyjnej do ogrzewania. Jak można się domyślić, minimalna temperatura płynu chłodzącego będzie następować po przejściu wszystkich urządzeń grzewczych - przed kotłem.

Filtruj

Jego główną funkcją jest ochrona pompy, która w rzeczywistości nie pozostawia żadnego specjalnego wyboru. Filtr jest instalowany w taki sposób, aby wychwycić wszelkie zanieczyszczenia bezpośrednio przed przejściem wirnika.

Przydatne: pompa i filtr są zwykle wyposażone w zawory odcinające. Pozwala to na wyczyszczenie miski i usunięcie pompy w celu naprawy lub konserwacji z minimalną utratą płynu chłodzącego.

Zbiornik wyrównawczy

Zbiornik jest umieszczany tam, gdzie przepływ chłodziwa jest jak najbliżej laminaru. Im mniejsza turbulencja, tym mniejsze wahania ciśnienia w obwodzie, tym mniejsza szansa na fałszywe uruchomienie zaworu i utratę płynu chłodzącego.

Wirniki są tworzone na dowolnym łuku, przejściu średnicy, elemencie zaworów odcinających i przede wszystkim na wirniku pompy.

Dostosowanie

W przypadku dwóch elementów taśmy kotła - zaworu bezpieczeństwa i zbiornika wyrównawczego - należy odpowiednio wybrać ciśnienie i ciśnienie ładowania.

Jakie liczby powinny być zorientowane?

• Zawór bezpieczeństwa jest zwykle dostosowywany do 2,5-3 kgf / cm2.

• Ciśnienie ładowania w zbiorniku powinno odpowiadać ciśnieniu hydrostatycznemu w całkowicie napełnionym obwodzie.

Wskazówka: nadciśnienie 1 kgf / cm2 może podnieść słup wody o 10 metrów. Odpowiednio, przy maksymalnej wysokości obwodu zamkniętego nad zbiornikiem wyrównawczym 5 metrów, ciśnienie ładowania będzie wynosić 0,5 kgf / cm2, 7 metrów - 0,7 kgf / cm2, i tak dalej.

Pomoc w wyborze

Zbiornik wyrównawczy

Przy zakupie zbiornika wyrównawczego zaleca się przeprowadzenie dokładnych obliczeń, biorąc pod uwagę współczynnik rozszerzalności wybranego chłodziwa, różnicę temperatur w obwodzie i stosunek wydajności zbiornika, który zwiększa się wraz ze wzrostem ciśnienia ładowania do maksymalnego ciśnienia roboczego.

Nadmierna pojemność zbiornika nie przyniesie jednak szkody, a cena cystern różniących się objętościami tonu różni się dość nieznacznie. Dlatego zwykle zbiornik jest po prostu pobierany w wysokości 10% całkowitej ilości płynu chłodzącego w systemie.

Pompa

Minimalne ciśnienie 2 metry, charakterystyczne dla niskonakładowych modeli pomp, jest wystarczające, aby odpowiednio obliczony układ działał przy każdej rozsądnej długości obwodu. Wydajność dobiera się w taki sposób, aby cała objętość płynu chłodzącego obracała się 3 razy na godzinę. Powiedzmy, przy pełnej objętości 500 litrów, pobiera się pompę o wydajności 1,5 m3 / godzinę.

Wniosek

Mamy nadzieję, że nasze rekomendacje pomogą czytelnikowi w wyborze sprzętu grzewczego do własnego domu.

Załączony film oferuje mu dodatkowe informacje. Sukcesy!
