Grzejnik płytkowy: konstrukcja urządzenia, zasada działania,

Alternatywą dla zwykłych modeli segmentowych, panelowych i rurowych jest tak zwany grzejnik płytkowy. Jego konstrukcja zapewnia efektywne przesyłanie ciepła za pomocą znacznej długości rurociągów, co pozwala skutecznie wykorzystywać takie produkty nie tylko w budynkach mieszkalnych, ale także w budynkach użyteczności publicznej i obiektach przemysłowych.

W naszym artykule omówimy cechy modeli lamellarnych, a także opiszemy ich główne zalety i wady.

Opis produktu

Konstrukcja urządzenia

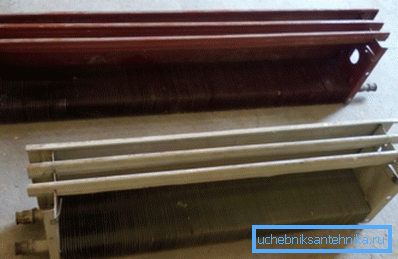

Stare grzejniki płytkowe w ZSRR były używane prawie na równi ze zwykłymi akumulatorami żeliwnymi. Zostały zainstalowane w szkołach, klinikach, instytucjach publicznych - tj. gdzie konieczne było podgrzanie wystarczająco dużej objętości powietrza.

Do tej pory konstrukcja takich urządzeń została nieco poprawiona (głównie dzięki zastosowaniu nowoczesnych materiałów), ale ogólny schemat pozostał niezmieniony:

• System opiera się na zakrzywionej rurze w kształcie litery U, przez którą przesuwa się płyn chłodzący.. Na wlocie i wylocie zainstalowane są krany odcinające chłodnicę od systemu.

Zwróć uwagę! Zwykle stosowane są proste zawory kulowe, ponieważ regulacja przepływu chłodziwa nie jest wymagana, ale niezawodność jest potrzebna w jak największym stopniu.

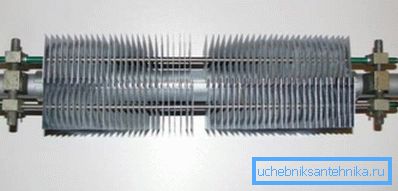

• Płytki wymiennika ciepła są umieszczane na rurze.. Mogą być wykonane z tego samego materiału co sama rura, lub mogą być wykonane z innego metalu.

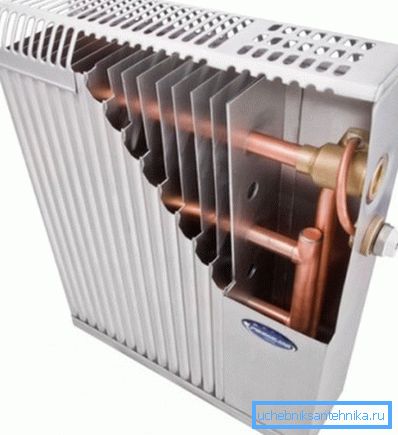

• Najczęściej ten cały system jest montowany w cienkościennej metalowej obudowie, której główną funkcją jest ochrona wymienników ciepła przed kurzem, zadrapaniami i poparzeniami, gdy w kontakcie z grzejnikiem osoba jest oszczędzana. Aby uwolnić gorące powietrze w górnej części otworów ciała są wykonane.

Zasada działania

Taki system działa po prostu:

• Nośnik ciepła (gorąca woda lub para o wysokiej temperaturze) porusza się pod rurami do 20 atmosfer. W takim przypadku duża prędkość ruchu prowadzi do tego, że podczas ruchu wzdłuż konturu temperatura chłodziwa nieznacznie spada.

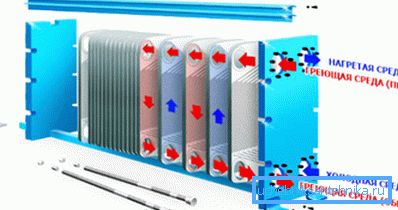

• Przechodząc przez obszar za pomocą wymienników ciepła, woda oddaje część energii na płytki. Te z kolei szybko nagrzewają się do wysokiej temperatury.

• Zimne powietrze dostaje się do obudowy grzejnika przez otwory w dnie.
• Duża powierzchnia płyt ułatwia przenoszenie ciepła, ponieważ znajdują się one prawie na całej powierzchni w kontakcie z powietrzem.
• Po wzroście temperatury powietrza podnosi się i wychodzi z obudowy przez otwory w pokrywie.

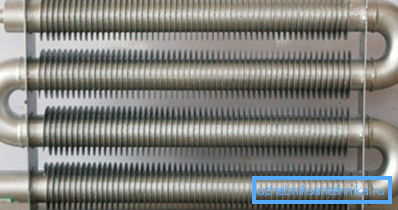

Zwróć uwagę! Istnieją również modele bez opakowania, ale ich wydajność jest niższa ze względu na pewien procent strat ciepła.

Proces pionowego ruchu powietrza podczas wymiany ciepła zachodzi w sposób ciągły i nazywany jest konwekcją. Same urządzenia grzewcze są często nazywane konwektorami.

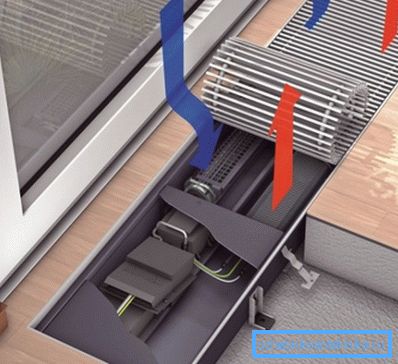

Należy zauważyć, że nie zawsze wystarcza naturalny wzrost powietrza. W tym przypadku w dolnej części obudowy zamontowany jest wentylator, który zapewnia ruch mas powietrza. Z jednej strony, koszty ogrzewania rosną z powodu wykorzystania dodatkowej energii elektrycznej, ale z drugiej strony wydajność również znacząco wzrasta.

Główne odmiany

Do tej pory rynek oferuje kilka rodzajów baterii typu lamelowego.

Można je podzielić na kilka znaków:

Zalety i wady

Popyt na grzejniki płytowe na nagrzewnice na rynku nieruchomości komercyjnych i publicznych wynika z ich obiektywnych zalet:

• Po pierwsze, duża prędkość płynu chłodzącego pozwala układać długie kontury przy minimalnej utracie energii.
• Po drugie, brak wewnętrznych połączeń czyni system wyjątkowo niezawodnym: prawidłowo zamontowany obwód bez przecieków i szczelin musi wytrzymać ciśnienie ucisku do 40 atmosfer.

• Po trzecie, niewątpliwą zaletą jest niski koszt produktów i komponentów dla nich, ze względu na prostotę projektu. Dotyczy to przede wszystkim termostatów, które działają na zasadzie dozowania przepływu chłodziwa.

Oczywiście są wady:

• Z jednej strony wygląd grzejników pozostawia wiele do życzenia, ponieważ korpus w kształcie pudełka nie wyróżnia się oryginalnym wzorem.
• Z drugiej strony, jeśli usuniesz obudowę, żebra wymiennika ciepła zostaną zatkane kurzem, co znacznie zmniejszy wydajność ogrzewania.

Wskazówka! Nawet zamkniętą baterię należy okresowo czyścić odkurzaczem, usuwając brud z otworów wylotowych w górnej części obudowy.

Wniosek

Lamelkowy grzejnik stalowy jest raczej prosty, ale jednocześnie skuteczny. Nie powinno się go używać wszędzie, ale tam, gdzie konieczne jest szybkie i wydajne ogrzewanie dużego obszaru, zdecydowanie będzie to właściwe. Możesz dowiedzieć się więcej o funkcjach takich akumulatorów, jeśli poświęcisz czas na obejrzenie filmu w tym artykule.
