Grzejnik z miedzi: cechy wyboru i obsługi

Główną cechą każdego grzejnika jest jego wymiana ciepła, parametr ten odpowiada za efektywność ogrzewania pomieszczeń. Wcześniej do produkcji akumulatorów używano tylko żelaza lub stali, później pojawiły się grzejniki aluminiowe, bimetaliczne, a nawet miedziane. Do tej pory coraz częściej kupuje się grzejniki aluminiowe lub miedziane, modele ze stali i żeliwa straciły popularność.

Zawiera miedziane grzejniki

Każdy rodzaj grzejnika ma swoją własną charakterystykę:

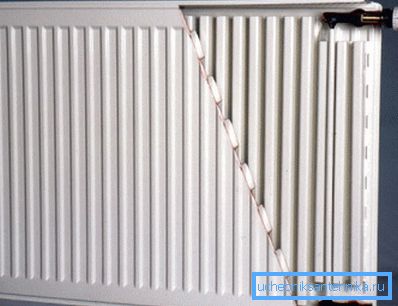

• stal - charakteryzują się wysoką wytrzymałością, ponadto stal jest materiałem raczej plastycznym, dzięki czemu nawet uderzenia udarowe są tolerowane bez problemów. Z drugiej strony przewodność cieplna materiału jest przeciętna, a problemy związane z korozją nie zniknęły. Jednak biorąc pod uwagę niski koszt, jest to dopuszczalna opcja dla systemu ogrzewania budżetu;

• baterie żeliwne - główną różnicą w stosunku do stali jest to, że takie grzejniki są bardziej masywne. Surówka jest delikatna, ale w normalnych warunkach pracy może trwać dłużej niż dekadę;

Zwróć uwagę! Bez względu na rodzaj zastosowanego grzejnika, jakość płynu chłodzącego ma ogromne znaczenie. Tylko jeśli jest czysta i wolna od zanieczyszczeń, możemy mieć nadzieję na długą i stabilną pracę systemu grzewczego.

• trochę później pojawił się grzejniki aluminiowe i miedziane, metali nieżelaznych zaczęto używać z powodu ich większej przewodności cieplnej. Taka bateria szybko się nagrzewa i nawet przy małych rozmiarach jest bardzo skuteczna;

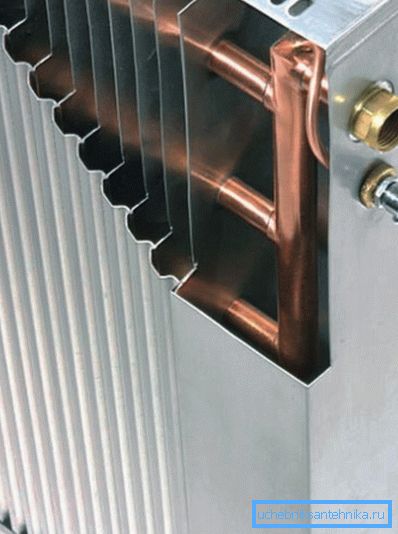

• w celu zmniejszenia kosztów można zastosować i połączenie różnych materiałów. Na przykład stal + aluminium lub miedź + aluminium. W tej konstrukcji stosowane są miedziane rury grzejnikowe, ale żebra są wykonane z aluminiowych płyt. Ze względu na przewodność cieplną miedzi, możliwe jest zapewnienie dużego przenikania ciepła do żeber nawet przy małej średnicy rury.

Jeśli koszt jest wybierany jako główne kryterium, to grzejniki stalowe i żeliwne są liderami.

Ale jeśli finanse nie są słabością, to możliwe jest zamieszkanie na grzejnikach miedzianych, oprócz wysokiej przewodności cieplnej, użycie takich baterii pozwoli:

• nie martw się korozją, miedź nie rdzewieje;
• zwiększyć temperaturę roboczą płynu chłodzącego. W autonomicznym systemie grzewczym jest całkiem możliwe zastosowanie temperatury roboczej do wartości 100-150 ° C. Ogólnie, górną granicę temperatury uważa się za 250 ° C;
• Miedź jest miękkim metalem, więc nawet w sytuacji awaryjnej, gdy woda zamarza w systemie, istnieje możliwość, że metal nie pęknie, ale jest tylko trochę zdeformowany;
• ciśnienie robocze w układzie można bezpiecznie podnieść do 15-16 atm;
• Zaletą jest fakt, że miedź jest odporna na wstrząsy hydrauliczne, co wynika z plastyczności metalu.

Wśród braków możemy zauważyć tylko koszt, cena może z łatwością przekroczyć 10 000 rubli.

Przeczytaj więcej o grzejnikach miedzianych

Biorąc pod uwagę koszt miedzianej baterii, warto dowiedzieć się więcej o tym, czy takie wydatki są uzasadnione. Tak, a jasni producenci reklam mogą być nieco zdezorientowani.

Zrozum zasady

Głównym błędem większości materiałów na grzejnikach miedzianych jest to, że takie pojęcia jak przewodność cieplna, pojemność cieplna i przenoszenie ciepła są używane jako synonimy. W rzeczywistości są to całkowicie różne charakterystyki baterii.

Przewodność cieplna metalu zależy od przewodności cieplnej. W przypadku akumulatorów ten parametr nie jest szczególnie krytyczny, kilka minut nie będzie odgrywać specjalnej roli. Bezwładność nagrzewnicy zależy od pojemności cieplnej, ale moc grzewcza odpowiada za to, jak skutecznie akumulator ogrzewa pomieszczenie.

Dlatego trudno jest jednoznacznie odpowiedzieć, który grzejnik jest lepszy niż aluminium lub miedź. Oba są dobre, tylko miedź osiąga temperaturę roboczą o wiele szybciej niż aluminiowy odpowiednik.

Zwróć uwagę! Masywna żeliwna bateria ostygnie znacznie wolniej niż cienkościenny bimetaliczny. Oznacza to, że żeliwny grzejnik ma większą bezwładność.

W przypadku przenoszenia ciepła wiele zależy od obszaru żeber i samego metalu. A tutaj aluminium jest porównywalne do miedzi.

Właśnie dlatego radiatory z miedzi i aluminium są tak popularne. Kosztują mniej niż w całości miedź, ale nie są one dużo gorsze pod względem wydajności.

Ogólnie rzecz biorąc, kwestia porównywania różnych typów grzejników jest dość subtelna. Dlatego przy wyborze warto skoncentrować się na pojemności cieplnej sekcji i takich parametrach, jak ciśnienie robocze w układzie, temperatura płynu chłodzącego itp. Wszystkie te cechy są wskazane w dokumentacji grzejnika.

Rodzaje miedzianych urządzeń grzewczych

Zasada działania klasycznej baterii żeliwnej polega na tym, że woda przechodzi kolejno przez wszystkie sekcje, metal jest ogrzewany, a w wyniku przenikania ciepła z powierzchni akumulatora, pomieszczenie jest ogrzewane.

Miedziane grzejniki są nieco inaczej ułożone, takie opcje są możliwe:

• na rurze znajdują się żebra w postaci płaskich płytek. Płyn chłodzący przepływający przez rurę zasilającą podgrzewa płetwy grzejnika i wydziela ciepło do pomieszczenia;

Zwróć uwagę! Zewnętrznie, ten wzór nie wygląda bardzo ładnie, więc konstrukcja jest zamknięta na wierzchu ozdobną obudową ze szczelinami do przenoszenia ciepła.

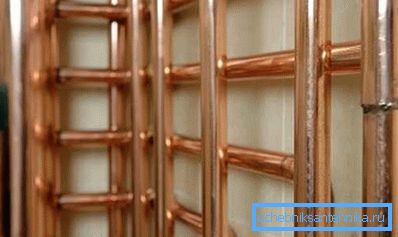

• można również stosować rejestry rurek miedzianych. W tym przypadku ciepło jest przenoszone z powierzchni rur, przez które przechodzi chłodziwo, dzięki czemu zużycie miedzi jest większe niż w pierwszej konstrukcji.

Cechy doboru i działania grzejników miedzianych

Wybór na korzyść grzejnika miedzianego stawia szereg wymagań dla systemu grzewczego:

• zwiększone wymagania dotyczące jakości chłodziwa. W szczególności obecność stałych cząstek w wodzie jest niedopuszczalna. Przez lata eksploatacji miękki metal może po prostu wytrzeć, a cieńsza ściana może nie wytrzymać ciśnienia roboczego w systemie, w tym przypadku naprawa grzejników miedzianych jest niemożliwa;

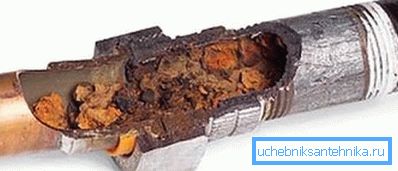

• jeżeli w mieszkaniu zainstalowane są baterie miedziane, to z reguły rury są również miedziane. Jeśli nie, to należy wziąć pod uwagę kompatybilność metali w doborze zaworów. W szczególności niepożądane jest zetknięcie miedzi ze stalą, ponieważ w wyniku zachodzącej reakcji elektrochemicznej żywotność kilkukrotnie maleje.

Jeśli chodzi o stronę techniczną problemu, selekcja odbywa się na mocy cieplnej i dopiero wtedy rozważa się estetyczną stronę zagadnienia.

Do tego potrzebujesz:

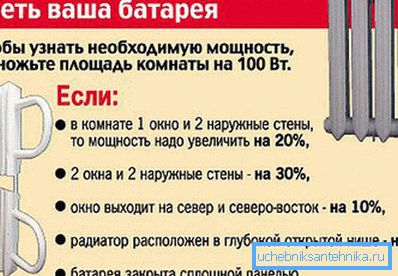

• obliczyć powierzchnię pomieszczenia wm². Ponadto kierowano się średnim zapotrzebowaniem na 100 watów mocy cieplnej nagrzewnicy na 1 m² obliczyć wymaganą moc chłodnicy;

Zwróć uwagę! Wskazany stosunek obowiązuje dla stropów o wysokości 2,7 m, dla większej wysokości wynik można zwiększyć o około 10-15%.

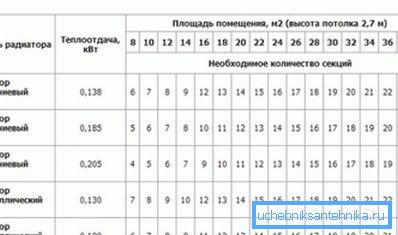

• W dokumentacji grzejnika musi być wskazana moc grzewcza jednej sekcji. Na podstawie tych danych obliczamy wymaganą liczbę sekcji. Jednocześnie grzejniki aluminiowe i miedziany wymiennik ciepła pozwolą wybrać urządzenie o znacznie mniejszym rozmiarze, przy zachowaniu równości mocy cieplnej z bardziej masywnymi grzejnikami ze stali i żeliwa.

Domowa bateria miedziana

Niezależnie produkować pełnowartościowy analog chłodnicy fabrycznej jest prawie niemożliwe. W szczególności trudno będzie wykonać żeberka, osiągając przy tym wysokie przenikanie ciepła od rury przenoszącej ciepło do żeber. Możesz jednak spróbować stworzyć rejestr lamp.

Skuteczność takiego urządzenia będzie oczywiście wątpliwa (mała powierzchnia jest odpowiedzialna za wszystko), ale wygląd będzie doskonały. Rozważ, że ta opcja jest tylko skutecznym wypełnieniem pustej niszy w domu, rejestr nie może zastąpić 100% zakupionych baterii.

Jeśli chodzi o sam proces produkcyjny, można sformułować kilka ogólnych zaleceń:

• do łączenia elementów można zalecić spawanie. Niepożądane jest zginanie rur, ponieważ prowadzi to do zmniejszenia grubości ścianki, nie wiadomo, czy może wytrzymać ciśnienie w układzie;
• wszystkie rury muszą być idealnie płaskie, możesz je wcześniej naprawić w drzewie;

• obowiązkowa kontrola pod kątem wycieków;
• jako obróbkę wykończeniową zaleca się lakierowanie rur, dzięki czemu rejestr można ukryć i wykorzystać jako dekorację pomieszczenia.

Oczywiście taki analog baterii, stworzony ręcznie na mocy cieplnej, będzie gorszy od baterii fabrycznych. Ale takie rzeczy powstają bardziej z miłości do kreatywności niż z powodu zimna w domu.

Na końcu

Zastosowanie metali o wysokiej przewodności cieplnej już dawno zostało przyjęte przez producentów grzejników. Pozwala to na zwiększenie szybkości nagrzewania grzałki, a połączenie metali zmniejsza koszt baterii przy zachowaniu wysokiej wydajności.

Można nawet próbować stworzyć grzejnik miedzianowy własnymi rękami, to na pewno nie osiągnie wydajności zakupionych modeli, ale będzie dobrze wyglądać w domu jako dekoracja wnętrz.

Film w tym artykule pokazuje grzejnik urządzenia za pomocą miedzianych rurek i aluminiowych lameli.
