Grzejniki bimetaliczne: cechy konstrukcyjne, wybór, wymiary,

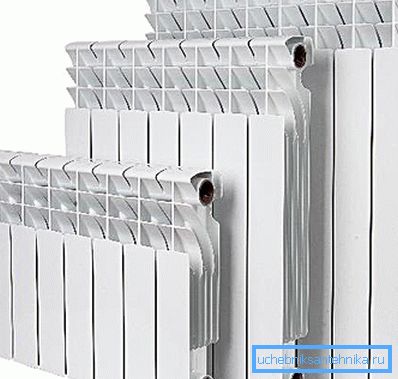

Producenci zaczęli łączyć metale przez długi czas, aby zwiększyć wydajność urządzeń grzewczych. Dlatego baterie bimetaliczne stały się szczególnie popularne w ostatnich latach. Jest to ułatwione dzięki szerokiej gamie rozmiarów: można znaleźć zarówno grzejniki bimetaliczne o średnicy 800 mm, jak i małe urządzenia o odległości centralnej około 30 cm.

Funkcje konstrukcyjne

Kluczową cechą każdego grzejnika bimetalowego jest użycie 2 różnych metali w projekcie.

W zależności od zastosowanego metalu można wyróżnić takie typy baterii, jak:

• stal + aluminium. Można to uznać za opcję budżetową, rury rozgałęźne wykonane są ze stali, co nadaje grzejnikowi dobrą wytrzymałość;

Zwróć uwagę! Takie urządzenia są szczególnie wrażliwe na kompozycję płynu chłodzącego. Chociaż stal jest przetwarzana od wewnątrz dla ochrony, ale trwałość tego typu baterii jest wciąż niższa niż w przypadku użycia innych metali.

• miedź + aluminium. Pod względem trwałości jest to doskonała opcja, a dzięki zastosowaniu metali nieżelaznych korozja nie zagraża kolektorom.

Konstrukcja w obu przypadkach pozostaje taka sama - rury kolektora tworzą ramę, na której dociskane są aluminiowe lamele. Chłodziwo przechodzi przez rury, ogrzewa je i ciepło szybko rozprzestrzenia się na całej powierzchni płetw.

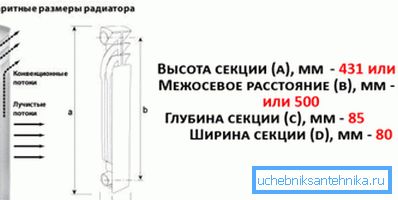

Nowoczesne bimetaliczne grzejniki ogrzewają pomieszczenie nie tylko dzięki bezpośredniemu przekazywaniu ciepła, ale także dzięki konwekcji. Właśnie dlatego mają taki kształt, dzięki specjalnym prowadnicom chłodne powietrze od dołu wchodzi do chłodnicy, ogrzewa się i wychodzi przez górną część grzejnika.

Zwróć uwagę! W przypadku płetw można stosować nie tylko aluminium, ale także inne metale. Ale pod względem kosztów / wydajności, aluminium jest lepsze od innych metali.

Czy ten wzór ma jakieś zalety?

Bimetalowe grzejniki są trudniejsze do wyprodukowania niż konwencjonalne, a to wpływa na koszty.

Jest to jednak uzasadnione, ponieważ w rezultacie kupujący otrzymuje solidny zestaw zalet w porównaniu z klasyczną baterią żeliwną:

• nagrzewnica bardzo szybko się nagrzewa (choć nie jest to bardzo ważne przy ogrzewaniu domu, ale warto o tym wspomnieć);
• w przypadku niskiej jakości nośnika ciepła, nie należy obawiać się korozji rur kolektora (w przypadku stosowania modeli miedziano-aluminiowych);
• w systemie grzewczym wykorzystującym promienniki bimetaliczne będzie stosowana o wiele mniejsza ilość chłodziwa niż podczas instalowania konwencjonalnych urządzeń grzewczych;
• Jeśli porównamy tę samą moc cieplną, co konwencjonalna bateria żeliwna i bimetaliczna, okazuje się, że bimetaliczny grzejnik jest kilka razy łatwiejszy, więc można zainstalować wszystkie grzejniki bimetaliczne samodzielnie bez żadnej pomocy;
• Zastosowane metale są dość plastyczne, więc wstrząsy hydrauliczne w systemie grzewczym nie spowodują pojawienia się mikropęknięć. Tak, a instalacja losowego ciosu nie spowoduje przecieku w przyszłości;
• z powodu rozwiniętego użebrowania powierzchnia tego grzejnika jest wyższa niż powierzchnia grzejnika z żeliwa. Dlatego jego transfer ciepła jest około 1,5-2,0 razy wyższy;

• Wytrzymałość osiąga 25 lat, jest oczywiście mniejsza niż w przypadku żeliwa, ale także całkiem sporo. Ponadto jest to żywotność baterii podana przez producenta, w rzeczywistości mogą pracować przez 30-40 lat.

Znaczne wady połączenia metali w projektowaniu baterii są prawie pozbawione.

Możesz wybrać tylko:

• koszt, jednak cena takiej baterii będzie 2 razy wyższa niż zwykłego żeliwa;
• Jeśli próbujesz zaoszczędzić pieniądze i kupujesz model ze stalowym kolektorem, to kiedy spuszczasz wodę z systemu na lato, korozja stali może znacznie skrócić żywotność urządzenia.

Przeczytaj więcej o wyborze i instalacji grzejników bimetalowych.

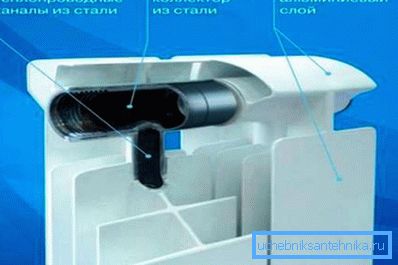

Wybór akumulatorów do domu zwykle nie jest łatwym zadaniem, aw przypadku bimetalicznych urządzeń grzewczych należy wziąć pod uwagę szereg dodatkowych niuansów, na przykład średnicę pionowych kanałów kolektora.

Na co zwrócić uwagę przy wyborze

Niezależnie od rodzaju baterii, przy wyborze należy zwrócić uwagę na takie parametry, jak:

• maksymalna dopuszczalna temperatura płynu chłodzącego. Grzejniki bimetaliczne są zwykle zaprojektowane do maksymalnej temperatury wody 110 ° C, przy maksymalnym ciśnieniu roboczym w zależności od producenta. Na przykład grzejniki z całego świata mogą wytrzymać ciśnienie 35 barów, podczas gdy temperatura Royal wynosi tylko 20;
• wtedy musisz znać wymiary baterii (więcej na ten temat poniżej);
• Dokumentacja wskazuje również pojemność cieplną sekcji, ta informacja pomoże Ci dowiedzieć się, czy jest wystarczająca moc baterii do ogrzania domu;

Zwróć uwagę! Moc cieplna jest wskazana dla określonej temperatury zasilania i powrotu. Jeśli temperatura płynu chłodzącego przy wlocie i wylocie akumulatora jest inna, wówczas należy ponownie obliczyć wymianę ciepła.

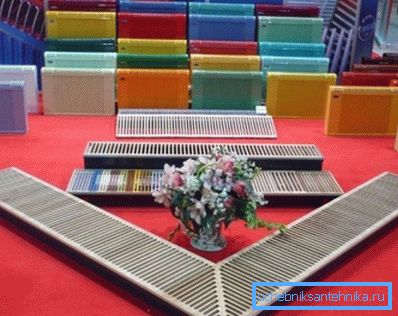

• Cóż, wygląd ma wartość. Zasadniczo wszystkie nowoczesne baterie wyglądają stylowo i nowocześnie, jeśli chcesz, możesz kupić kolorowe grzejniki bimetaliczne do ogrzewania. Malowanie fabryczne jest z reguły bardzo niezawodne, dlatego lepiej przepłacić za kolor inny niż biały, niż samemu spróbować malować grzejnik.

Wymiary grzejników

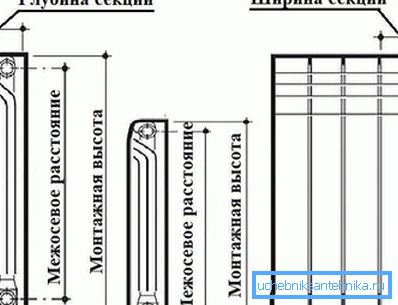

Wymiary grzejników obejmują głębokość, pełną wysokość i szerokość urządzenia. Ponadto należy wziąć pod uwagę odległość centrum. Czasami odległość między osiami można nazwać odległością pomiędzy środkami otworów sutków.

Zazwyczaj oznaczenie urządzenia grzewczego wskazuje już odległość środkową, a całkowita wysokość urządzenia jest o 5-7 cm wyższa niż ta wartość. Odległość między osiami grzejnik bimetalowy jest zmieniana w zakresie 200-800 mm, ale najbardziej popularne modele mogą być rozpatrywane w zakresie 300-550 mm.

Niewielkie urządzenia grzewcze odpowiednie dla wiejskich domków z dużymi oknami. Baterie o zwykłej wysokości wyglądałyby niedorzecznie w takich warunkach i blokowałyby widok. Aby utrzymać moc grzewczą na właściwym poziomie, szerokość akumulatorów niskich jest większa niż w przypadku zwykłych baterii, zwykle umieszcza się je w niszy pod oknem, ale tuż pod ścianą, dzięki czemu nic nie zakłóca wymiany ciepła.

Ogrzewany promiennik bimetaliczny należy instalować zgodnie z ogólnymi zasadami dotyczącymi instalacji grzejników:

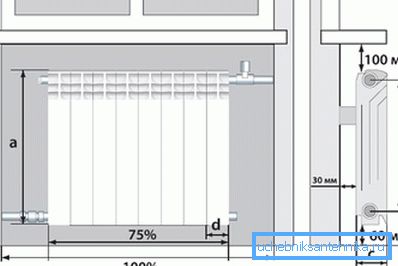

• Całkowita wysokość jest wybierana z uwzględnieniem wysokości niszy pod oknem. Należy zapewnić szczeliny o wysokości około 8 cm poniżej i powyżej powierzchni baterii;

Zwróć uwagę! Z górnej części grzejnika można zwiększyć odległość do akumulatora, co tylko poprawi konwekcję, ale odstęp od podłogi nie powinien przekraczać 10-12 cm. W przeciwnym razie powietrze w pobliżu podłogi prawie się nie nagrzeje, a ludzie w pomieszczeniu będą czuć się niekomfortowo.

• Instalując je własnymi rękami, wskazane jest wybranie grzejnika z odległością centralną, która dokładnie odpowiada odległości między rurą zasilającą a powrotem. Podczas instalacji nie będzie konieczne zmniejszanie / rozcieńczanie rur.

Grzejnik stały lub segmentowy do wyboru

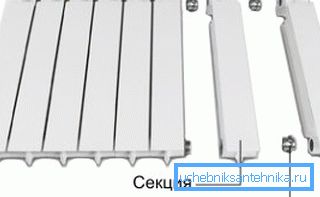

Większość grzejników bimetalowych ma przekrój. W takich konstrukcjach połączenie oddzielnych sekcji zapewniają stalowe złączki z różnymi gwintami. Gdy sutek obraca się, sekcje są ciasno przyciśnięte do siebie, a specjalne uszczelki zapewniają dodatkową szczelność.

Taka modułowa konstrukcja pozwala ujednolicić produkcję. Wystarczy, że producent wytworzy odcinki o określonej wielkości z mocą cieplną około 200 watów. Następnie z tych sekcji można zbudować urządzenie grzewcze o dowolnej mocy, wszystko zależy od tego, ile sekcji zostanie połączonych.

Wadę takiej baterii można uznać za zwiększoną liczbę połączeń. Z tego powodu ciśnienie robocze jest niższe niż w przypadku grzejników pełnych, a ryzyko przecieku, gdy młot hydrauliczny jest wyższy.

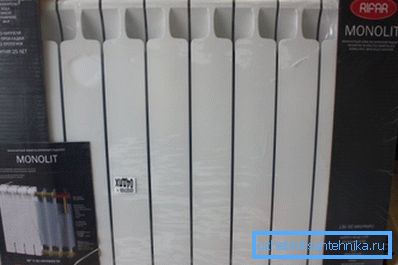

Monolityczne grzejniki bimetalowe to jednoczęściowa konstrukcja, zasada działania jest taka sama, tylko kolektor jest wykonany z jednoczęściowych rur i dociskane są aluminiowymi lamelami. Pozwala to na zwiększenie ciśnienia roboczego w systemie do 100 barów (pomimo tego, że w przypadku przekrojów górny limit wynosi około 35 barów). Dla pozostałych parametrów (takich jak trwałość, przenoszenie ciepła, grzejniki monolityczne nie są gorsze od grzejników sekcyjnych).

Grzejniki tego producenta najlepiej wybrać

Jeśli po raz pierwszy pojawili się na rynku, niektórzy producenci popełnili błędy w produkcji, teraz większość firm produkuje baterie dobrej jakości. Produkty Rifar (Rosja), Global i Sira (włoscy producenci) są szczególnie popularne, grzejniki MARS (Korea Południowa) pokazały się dobrze.

Zwróć uwagę! Termin "grzejniki bimetaliczne" może być napotkany, termin ten oznacza zwykłe urządzenie wykonane ze stali i aluminium, a wymienienie nazwy "wzmocnione" w imieniu producenta po prostu podkreśla wytrzymałość konstrukcji.

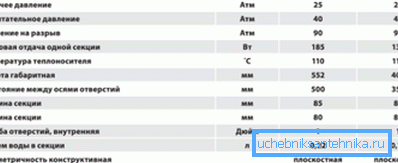

Zasadniczo charakterystyka większości akumulatorów bimetalicznych jest porównywalna: ciśnienie robocze 20-35 barów, temperatura płynu chłodzącego 110-135 ° C, moc cieplna w zakresie 150-200 watów. Ale przy wyborze należy zwrócić uwagę na dodatkowe parametry, np. Średnicę pionowych rur rozgałęźnych.

W starych systemach grzewczych nie zaleca się instalowania urządzeń grzewczych o pionowej średnicy rury 6 mm (takie modele znajdują się na liście produktów włoskich producentów). Światło może być po prostu zatkane, a moc cieplna nagrzewnicy ulegnie zmniejszeniu.

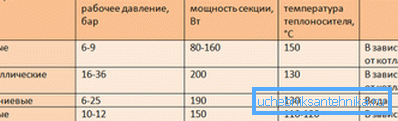

Zasadniczo przy wyborze wystarczy znać obszar pomieszczenia, aby w przybliżeniu poznać wymaganą moc cieplną baterii i mieć tabelę z charakterystykami grzejników. To wystarczy, aby wybrać własny model.

Jeśli chodzi o konfigurację, oprócz samego grzejnika zwykle zawiera on wsporniki do montażu. Instrukcje montażu wymagają zamocowania grzejnika na ścianie, aby przydały się. Ze względu na niewielką masę akumulatora, wsporniki podłogowe są używane dość rzadko i tylko w tych przypadkach, gdy niepożądane jest wykonywanie otworów w ścianie.

Na końcu

Nawet najtańsze grzejniki bimetalowe mają wystarczająco wysoką pojemność cieplną, dzięki czemu można je stosować w budżetowych systemach grzewczych. Reszta kombinacji różnych metali daje doskonały wynik - producentom udało się osiągnąć wysoki transfer ciepła przez grzałkę, jednocześnie zmniejszając jej wagę. Trwałość w tym samym czasie pozostała na wysokim poziomie.

Wideo w tym artykule pokazuje proces montażu i instalacji bimetalicznego grzejnika.
