Grzejniki grzewcze: rodzaje i zasady wyboru

17-02-2018
Ogrzewanie

Zarówno autonomiczne, jak i scentralizowane ogrzewanie mieszkania (domu prywatnego) wymaga urządzeń grzewczych, a to może być grzejniki rosyjskie, polskie, czeskie, fińskie, niemieckie lub włoskie. Wszystkie z nich działają zgodnie z tą samą zasadą, chociaż zasady te, podobnie jak materiały produkcyjne, mogą się znacznie różnić w jednej lub drugiej grupie (linii) tego rodzaju produktów.

Spróbujemy teraz szczegółowo poznać zasadę działania takich urządzeń. Opowiemy o materiałach i zobaczymy tematyczny klip wideo, aby skonsolidować materiał.

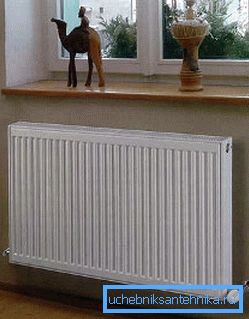

Czeskie urządzenie KORADO

Grzejniki

Ogólny przegląd

Podłączanie urządzenia do obwodu
  • Na początek wszystkie grzejniki używane do ogrzewania budynków przemysłowych, przemysłowych, publicznych i mieszkalnych oraz pomieszczeń można podzielić na dwa rodzaje - urządzenia wodne i elektryczne (są to oleje). Oznacza to, że w pierwszej cieczy stosuje się chłodziwo (najczęściej jest to zwykła lub destylowana woda z dodatkami), a w drugim typie urządzeń stosuje się również ciecz, ale jest to już olej.
  • Ponadto grzejniki mogą być klasyfikowane jako segmentowe, płytkowe, rurowe (kolumnowe) i panelowe. Taka struktura wpływa nie tylko na ilość płynu chłodzącego, który utrzymuje określone urządzenie, ale także na sposób przekazywania energii cieplnej do pomieszczenia.

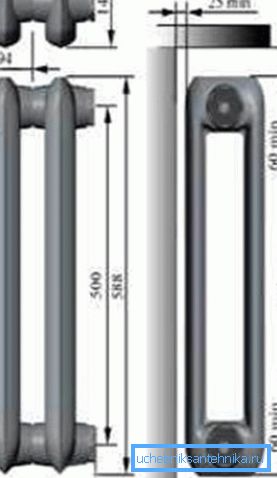

Sekcje żeliwne
  • Wybierając grzejniki do ogrzewania, jednym z wiodących kryteriów jest metal, z którego są wykonane, ponieważ od nich zależy również emisja ciepła i wartość rynkowa. Najbardziej popularne można nazwać żeliwne - takie urządzenia można znaleźć w prawie większości mieszkań w mieście, jeśli nie zostały zmienione przez najemców na urządzenia wykonane z innych materiałów, ponieważ zgodnie z projektem prawie wszystkie domy używały żeliwa.
  • Również w przypadku wysokiego ciśnienia w układzie można zastosować stal - taki grzejnik jest wyjątkowo trwały i może wytrzymać prawie każde ciśnienie, które może występować w naszych systemach. Ma jednak poważną wadę - jest podatny na korozję.
  • Najbardziej korzystne i wygodne mogą być nazywane grzejniki bimetaliczne - ogrzewanie dowolnego typu będzie działać z nimi, jak to tylko możliwe.. Ściany tego urządzenia składają się z warstwy ze stali pokrytej aluminium - taka podwójna obudowa okazuje się bardzo trwała i ma wysokie przenikanie ciepła.
  • I wreszcie, autonomiczne ogrzewanie - grzejniki aluminiowe, które mają doskonały transfer ciepła, a dzięki nowoczesnej technologii są dość trwałe. Ale pomimo wszystkich zalet, mają dwie poważne wady - jest to dość wysoka cena i konieczność uzupełnienia systemu wodą destylowaną o różne specjalne zanieczyszczenia.

Funkcje konstrukcyjne

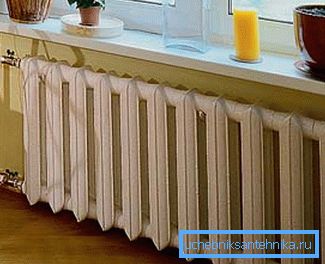

Duży grzejnik żeliwny

Oczywiście, na jakość ogrzewania pomieszczenia ma wpływ przede wszystkim urządzenie grzejnika, które obejmuje jego cechy konstrukcyjne, zdolność przenoszenia ciepła, pojemność i możliwość czyszczenia z kurzu (komplikuje wymianę ciepła). Czynnikiem wtórnym jest koszt urządzenia i jego konstrukcja lub możliwość zainstalowania ogrodzenia w postaci ozdobnej siatki.

Teraz zastanówmy się, jakie czynniki determinują wysokie rozpraszanie ciepła w baterii - to projekt i materiały, prędkość płynu w urządzeniu i prędkość jego mycia powietrzem, różnica temperatur między baterią a powietrzem w pomieszczeniu, sposób instalacji, a nawet kolor i skład farby.

Warto zauważyć, że specjalna emalia jest produkowana dla jasnych grzejników, co może znacznie zmniejszyć liczbę wyszukiwań, dzięki czemu kolorowe urządzenia nie są tylko ruchami, ale oznaką analfabetyzmu technicznego właścicieli.

Steel Sectional Appliance Factory

Najczęściej można znaleźć urządzenia segmentowe, które mogą być wykonane z żeliwa, stali, aluminium lub dwóch metali jednocześnie (bimetal lub stal pokryta aluminium). W takich urządzeniach występuje konwekcyjna metoda ogrzewania.

Oznacza to, że ciepło oddawane jest za pomocą powietrza, które przez nie przepływa - płyn ogrzewa metalową powierzchnię tak zwanego akordeonu, a powietrze ogrzewa się od kontaktu z metalem, a przejście od góry do dołu wchodzi do pomieszczenia. Należy zauważyć, że zawsze można znaleźć takie rosyjskie urządzenia w rozsądnych cenach na sprzedaż.

Grzejniki stalowe HEATTERM

Takie urządzenia są wykonane z wysokiej jakości stali walcowanej na zimno i mogą składać się z jednego, dwóch lub trzech paneli, które są wzajemnie połączone metalowymi płytami, zwiększając konwekcyjne ogrzewanie powietrza poruszającego się wzdłuż płaszczyzn.

Okazuje się, że wąskie jednopłytowe urządzenia są zdolne do nadawania temperatury tylko przez promieniowanie, ale dwu- lub trój-panelowe - z powodu konwekcji, więc porównanie zawsze będzie na korzyść tego ostatniego. Oczywiście, takie urządzenia mają większą skuteczność niż przekrojowe i wytwarzają je z boczną i dolną wkładką.

Grzejnik stalowy typu Arbonia (rurowy)

Z wyglądu urządzenia grzewcze typu rurowego są bardzo podobne do urządzeń segmentowych. Ogólna konstrukcja takich urządzeń odbywa się na tej samej zasadzie: kolektory poziome są połączone pionowymi rurami lub kolumnami, od których pochodzi nazwa określająca ich typ.

Ale baterie te mają znaczną różnicę - nie rozumieją sekcji, dlatego nie można ich zwiększyć ani zmniejszyć, w przeciwnym razie dostaną nowoczesne urządzenia domowe. Z reguły takie konstrukcje są wykonane ze stali lub z żeliwa, z wyglądu wyróżnia je jedna, dwie, trzy lub cztery pionowe rury z rzędu, a nie dwie, takie jak przekrojowe.

Materiały

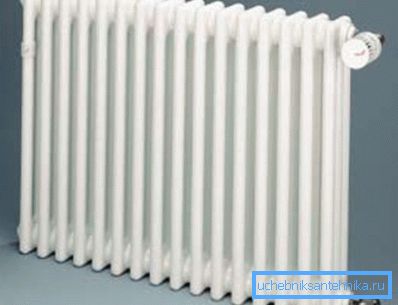

Żeliwne ARBONIA

Jeśli mówimy o sławie, najwyższa ocena zdobędzie żeliwne baterie, które są znane wszystkim mieszkańcom wysokich budynków, a nawet z jakiegoś powodu są nadal wykorzystywane w niektórych przypadkach do niezależnego ogrzewania.

Jeśli mówimy o konstrukcji podłogi, są tam bardzo wygodne, ponieważ w zdecydowanej większości mieszkań jest centralne ogrzewanie i nie ma indywidualnych liczników. Faktem jest, że żeliwo nagrzewa się przez długi czas, ale także odkłada nagromadzoną energię cieplną przez długi czas - dzieje się tak dzięki grubym ściankom urządzenia.

Takie grzejniki z reguły wytrzymują ciśnienie robocze od 9 do 12 barów, a ciśnienie prasowania wynosi zazwyczaj do 16 barów, przy maksymalnej temperaturze wody 110 ° C i mocy cieplnej jednej sekcji 100-160 W (instrukcje towarzyszące dokładniej określają te parametry). Problem polega jednak na tym, że ze względu na dużą pojemność konieczne jest podgrzewanie większej ilości wody, dlatego też w przypadku niezależnego ogrzewania takie urządzenia są wyjątkowo niekorzystne.

Stalowa rura rurowa w sekcji

Na górnym zdjęciu widać stalową rurkę PURMO, ale w rzeczywistości nie różni się ona od tego samego ZEHNDER, DELONGHI czy jakiegokolwiek innego podobnego modelu z innych firm, dlatego w tym przypadku interesują nas tylko metalowe ściany.

Tak więc, w przypadku grzejników płytowych ze stali, ciśnienie robocze wynosi około 6-10 barów, a dla rurowych wynosi ono 8-15 barów, co jest wystarczające nawet dla wysokich budynków, gdzie ciśnienie robocze w układzie osiąga 8-10 atmosfer. Moc jednego modelu może być rzędu 1200-1600 W, a maksymalna temperatura, która nie uszkodzi integralności urządzenia, może osiągnąć 110-120 ° C.

Pomimo dużej wytrzymałości, takie grzejniki są podatne na korozję, ale ten proces jest najbardziej niebezpieczny w czasie, gdy woda jest odprowadzana z systemu lub jego część jest w powietrzu.

Odbywa się tutaj naturalna reakcja chemiczna - rdzewienie metalu (od środka zbiornika). Przede wszystkim płaski grzejnik jest popularny w stali i choć jest to dalekie od najlepszego rozwiązania, jest jednak lekkie i tanie.

Uwaga Najkorzystniej jest zainstalować takie (ze stali) ogrzewanie grzejników własnymi rękami w prywatnym domu, w którym można dodawać dodatki antykorozyjne do wody, a nawet nie odprowadzać systemu w okresie letnim.

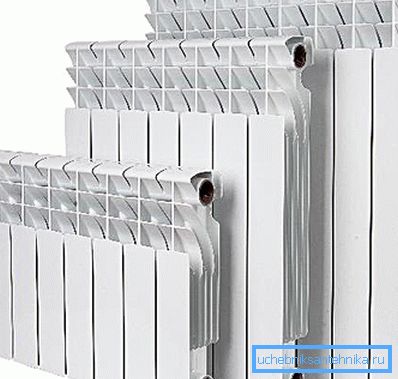

Aluminium. Ferroli POL TITANO

Czyste urządzenia aluminiowe mają najwyższą emisję ciepła, które mogą być dwojakiego rodzaju - formowanie wtryskowe i wytłaczanie, ale nie znajdziesz ich wśród zwykłych producentów, na przykład w tym samym LIDAY, ale takie produkty są dostarczane przez zachodniego producenta i te same Chiny.

Można powiedzieć, że aluminiowe produkty tego typu są dość niestandardowymi i wyłącznymi urządzeniami dla Rosji, chociaż ostatnio zaczęły one wykorzystywać coraz większe zapotrzebowanie na autonomiczne systemy, gdy istnieje potrzeba ich zmiany lub instalacji innego obwodu w ogóle.

Uwaga Nie bój się Chin, jako producenta - chińskie grzejniki są odpowiedniej jakości i mogą konkurować z europejskimi.

Urządzenie do wytłaczania składa się z rurek siluminu i korpusu aluminiowego, który jest utworzony przez wytłaczanie z wytłaczarki i nie podlega montażowi / demontażowi.

Jednak modele odlewania (producenci mogą być różne) są wytwarzane przez oddzielne odlewanie i montaż sekcji, a zatem ich produkcja pozwala na zmniejszenie i zwiększenie mocy poprzez dokręcanie / odkręcanie sekcji. Akumulatory te wytrzymują ciśnienie robocze 8-16 barów w temperaturze 110 ° C, a moc grzewcza 82-212 W.

Bimetal BUDERUS

Do instalacji systemów autonomicznych, a także w przypadkach, gdy konieczna jest wymiana starych baterii w wysokich budynkach, często stosuje się grzejniki bimetaliczne, które przenoszą wszystkie pozytywne cechy stali i aluminium.

Być może takie urządzenia są obecnie najbardziej praktyczne pod każdym względem - mają ciśnienie robocze 20-50 barów w temperaturze 130 ° C (większość), a moc jednej sekcji wynosi około 150-180 W.

Ściany tutaj są odporne na korozję, prawie nie ma bezwładności, występuje bardzo wysoki powrót ciepła, a jednocześnie urządzenie jest odporne na wstrząsy hydrauliczne. Oczywiście koszt takich urządzeń jest wyższy niż ta sama stal lub żeliwo, ale dzięki autonomicznemu ogrzewaniu można znacznie zaoszczędzić na niewielkiej objętości sekcji, wody, na którą trzeba będzie się nagrzać, marnując zasoby energii.

Uwaga Należy pamiętać, że termostaty i zawory prawie nigdy nie są sprzedawane z grzejnikami. Są one kupowane osobno.

Obliczanie

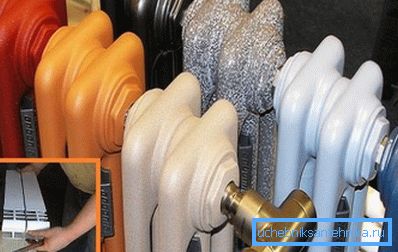

Sekcje można ukończyć

Aby uniknąć nakładek przy zakupie grzejników segmentowych, rurowych lub panelowych, należy zwrócić uwagę na ich moc, a następnie obliczyć ilość za pomocą kalkulatora online lub ręcznie, wykonując to (druga opcja jest bardziej niezawodna).

Tak więc, dla pomieszczeń nie wyższych niż 260 cm na 10m2 Będziesz potrzebował 1 kW mocy urządzenia na ogrzewanym obszarze, a jeśli sufity są wyższe niż 260 cm, to są one obliczane przez kostki - potrzeba 41 W energii cieplnej na każdy metr sześcienny przestrzeni. W konsekwencji możesz wziąć pod uwagę całkowitą moc baterii (dla rur i panelu) lub obliczyć ją według sekcji.

Wniosek

Podsumowując, należy stwierdzić, że wszelkie wielopanelowe i cienkie, przekrojowe i płaskie promienniki ogrzewania będą przydatne w pomieszczeniu, jeśli poprawnie obliczy się ich liczbę. Ale jeśli jednocześnie dokonasz dobrego wyboru jakości i parametrów technicznych, twój dom będzie cieplejszy, a za to zapłacisz mniej.
