Grzejniki panelowe - urządzenie i funkcje

Grzejniki są niezwykle ważnym elementem każdego systemu grzewczego, ponieważ to one ogrzewają otaczającą przestrzeń. Dlatego też wybór tych urządzeń grzewczych musi odbywać się w sposób odpowiedzialny i wcześniej zapoznać się z ich funkcjami i typami.

W tym artykule rozważymy urządzenie i parametry techniczne jednego z najbardziej popularnych projektów - grzejników płytowych.

Cechy grzejników płytowych

Informacje ogólne

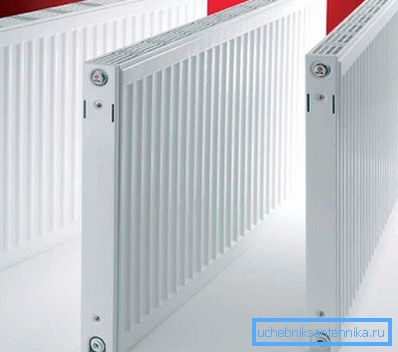

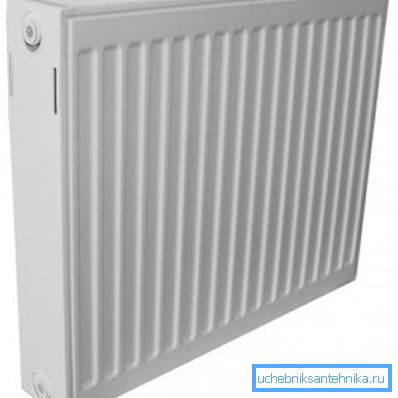

Główną cechą konstrukcyjną urządzeń grzewczych tej klasy jest brak tradycyjnych sekcji, zamiast tego przednia strona wykonana jest w postaci litego panelu. Ta ostatnia jest złożona z dwóch blach stalowych, które w wyniku tłoczenia przybierają odpowiedni kształt. W szczególności są na nich wytłoczone kanały dla nośnika ciepła.

Podczas spawania dwóch wytłoczonych płyt powstaje cienki panel, którego grubość nie przekracza jednego centymetra. Grzejnik może składać się z jednego lub kilku takich paneli. Ta konstrukcja ma wiele zalet, ale jednocześnie pewne wady, które rozważamy poniżej

W porównaniu z tradycyjnymi lub bimetalicznymi grzejnikami grzewczymi, pojemność paneli stalowych jest niewielka. Dzięki temu w systemie grzewczym następuje szybka cyrkulacja chłodziwa, aw rezultacie prawie natychmiastowe nagrzewanie.

Już po 10 - 15 minutach ogrzewanie paneli ogrzewa pomieszczenie. Jednak ta funkcja ma również swoją wadę - grzejniki schładzają się, gdy system jest wyłączony, tak szybko, jak się nagrzewają.

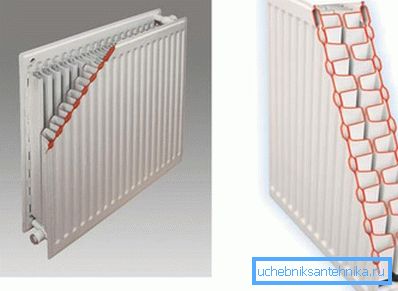

Ponadto ważną cechą tego projektu jest konwekcja powietrza, chociaż dotyczy to tylko grzejników składających się z kilku paneli. Ta funkcja jest realizowana ze względu na obecność kanałów powietrznych umieszczonych między kanałami dla chłodziwa.

W wyniku tego urządzenie nagrzewa się nie tylko poprzez promieniowanie energii cieplnej z obudowy, ale także z powodu cyrkulacji termicznego powietrza w pomieszczeniu. Dzięki temu efektywność projektu może osiągnąć 75 procent.

Niemniej jednak, pomimo faktu, że płyta do chłodnicy jest wykonany ze stali wysokiej jakości, są przeznaczone do pracy w niskim ciśnieniu w układzie (nie więcej niż dziesięciu atmosfer), a temperatura czynnika chłodzącego do 110 stopni Celsjusza. Z tych powodów są one zwykle stosowane w prywatnych i wielopiętrowych budynkach wiejskich.

Ponieważ w scentralizowanych systemach grzewczych ciśnienie wynosi ponad 10 atmosfer, w mieszkaniach akumulatory panelowe są instalowane tylko w przypadku samodzielnego ogrzewania.

Zwróć uwagę! Niemożliwe jest stosowanie grzejników płytowych w scentralizowanym systemie grzewczym nie tylko ze względu na wysokie ciśnienie, ale także zanieczyszczone chłodziwo. Wąskie przewody szybko się zapychają, a urządzenie zawiedzie. Dlatego do pracy w takich warunkach lepiej jest stosować grzejniki bimetaliczne.

Zalety

Zalety akumulatorów tego typu są dość nieliczne, poniżej podajemy główne:

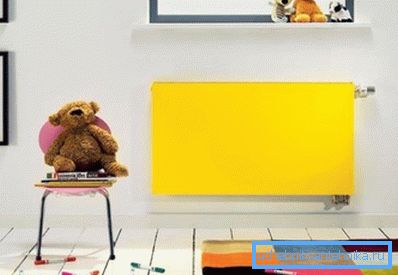

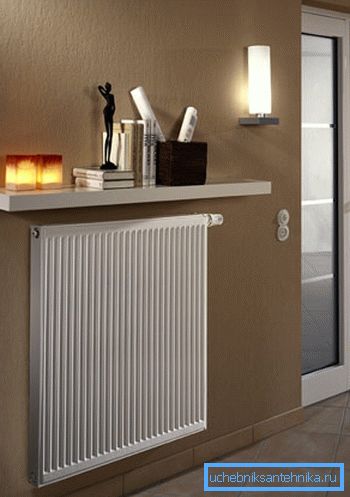

• Zgrabny, dość prosty, ale jednocześnie stylowy design. Co więcej, nowoczesny sprzęt, który jest wykorzystywany przy produkcji tych urządzeń, pozwala na wytwarzanie produktów w różnych opcjach stylu, od klasyki po minimalizm.

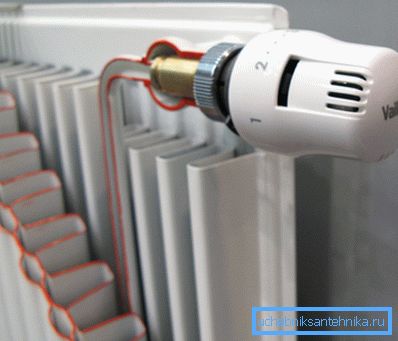

• Możliwość dostosowania stopnia nagrzania urządzenia, ze względu na to, że produkty z reguły są wyposażone w różnego rodzaju urządzenia elektroniczne lub mechaniczne.
• Zwiększony transfer ciepła - jak wspomniano powyżej, zastosowanie zasady konwekcji może znacznie zwiększyć poziom wydajności.

• Cena jest znacznie niższa niż w przypadku innych rodzajów baterii. Wynika to z faktu, że sama stal jest znacznie niższa niż miedź i aluminium.
• Wydajność - ponieważ urządzenia mają małą pojemność, zużywają znacznie mniej energii na podgrzewanie płynu chłodzącego.
• Wielofunkcyjność - urządzenie pełni zarówno funkcję konwencjonalnego grzejnika, jak i konwektora.
• Niewielka waga dzięki temu, że możliwe jest samodzielne przeprowadzenie instalacji akumulatorów.
• Możliwość wyboru urządzenia o najbardziej odpowiednim rozmiarze i wymaganej mocy.

Wskazówka! Możesz również nadać wygląd paneli zwykłym bateriom sekcyjnym, na przykład żeliwnym, instalując specjalne panele. Co więcej, może nie tylko uczynić je bardziej atrakcyjnymi, ale także bardziej skutecznymi. Panele na grzejnikach mogą być wykonane z różnych materiałów, na przykład z drewna lub metalu.

Wady

Ze wszystkimi zaletami tych urządzeń grzewczych nie można ich nazwać idealnymi grzejnikami z następujących powodów:

• Narażenie na uderzenia wodne jest jednym z głównych powodów, dla których akumulatory panelowe nie mogą być stosowane w scentralizowanych systemach grzewczych.
• Wrażliwość na poziom kwasowości wody - aby uniknąć korozji powierzchni stali, poziom pH chłodziwa musi być stabilny i utrzymywać się w zakresie 8,3-9,5.
• Instrukcja obsługi akumulatorów panelowych zabrania odprowadzania wody z systemu przez długi czas. W przeciwnym razie wewnętrzne stalowe ściany konstrukcji wejdą w kontakt z tlenem, co doprowadzi do korozji.

Z tych powodów daleko jest do nabycia grzejników płytowych.

Rodzaje grzejników płytowych

Wszystkie istniejące grzejniki płytowe są podzielone na kilka grup.

W szczególności, zgodnie z metodą połączenia, można je podzielić na dwa rodzaje:

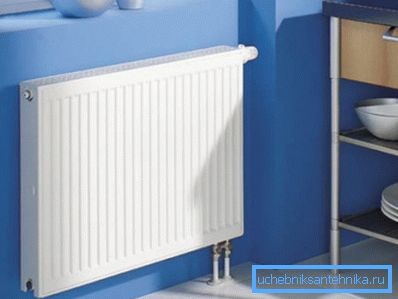

• Urządzenia z dolnym podłączeniem - oba połączenia baterii znajdują się poniżej.. Takie połączenie jest wygodne w przypadkach, gdy rury grzewcze znajdują się w podłodze. Należy jednak pamiętać, że w tym przypadku współczynnik strat ciepła jest dość duży.

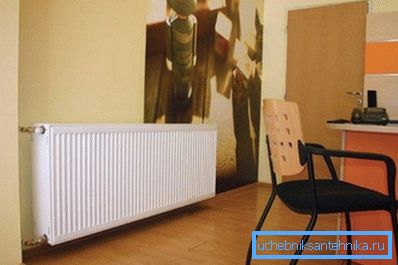

• Przy połączeniu bocznym - w tym przypadku wlot znajduje się u góry, a wylot u dołu.. Pozwala to na równomierne nagrzewanie urządzenia grzewczego. Jeśli jednak projekt ma wiele sekcji, wówczas w tym przypadku nastąpi znaczna utrata ciepła.

Jak wspomniano powyżej, rozpatrywane grzejniki mogą różnić się liczbą paneli. Według tego kryterium są one podzielone na następujące typy:

Wskazówka! Znając typy grzejników, nie jest trudno właściwie wybrać urządzenia grzewcze, zgodnie z obszarem ogrzewanego pomieszczenia.

Ponadto urządzenia różnią się rozmiarem, co może wyglądać następująco:

• Szerokość - 40 - 300 cm;
• Wysokość - 30 - 90 cm.

Dlatego przed zakupem urządzenia należy obliczyć wielkość grzejników, które zależą od powierzchni podłogi i pojemności systemu.

Producenci baterii stalowych panelowych

Jak wiadomo, jakość baterii zależy nie tylko od rodzaju konstrukcji, ale także od producenta. Dlatego nie należy preferować najtańszych produktów od mniej znanych producentów. Nieznaczna korzyść może prowadzić do tego, że już wkrótce trzeba będzie zmienić grzejniki własnymi rękami.

Panele następujących producentów polecili się dobrze:

• Buderus (Niemcy);
• Thermoplus (Włochy);
• Lidea (Rosja);
• Kermi (Niemcy) i inne.

Ponadto produkty powinny być kupowane w dużych sklepach ze sprzętem, aby uniknąć podrabiania i mieć pewność co do wywiązywania się z obowiązków gwarancyjnych ze strony sprzedającego.

Wniosek

Grzejniki stalowe panelowe mają wiele zalet w stosunku do swoich odpowiedników, jednak należy pamiętać, że ich stosowanie jest ograniczone do pewnych cech technicznych. Jeśli warunki w twoim systemie grzewczym spełniają wymagania tych urządzeń, będą one doskonałym wyborem.

Z filmu w tym artykule możesz uzyskać dodatkowe informacje na ten temat.
