Grzejniki pionowe - ich rodzaje, obliczenia i połączenia

Natychmiast należy powiedzieć, że grzejniki pionowe są wykorzystywane nie tylko jako urządzenia grzewcze, ale również jako przedmiot dekoracji dekoracyjnych w pomieszczeniu - coś jak oryginalny dodatek do wnętrza. Mowa w tym przypadku dotyczy podgrzewania wody, dlatego jesteśmy zainteresowani urządzeniami rurowymi i panelowymi wykonanymi z bimetalu lub aluminium, a także ich funkcjami eksploatacyjnymi.

Ponadto zwracamy uwagę na niektóre niuanse w instalacji takich grzejników, a ponadto pokażemy wideo w tym artykule.

Grzejniki pionowe

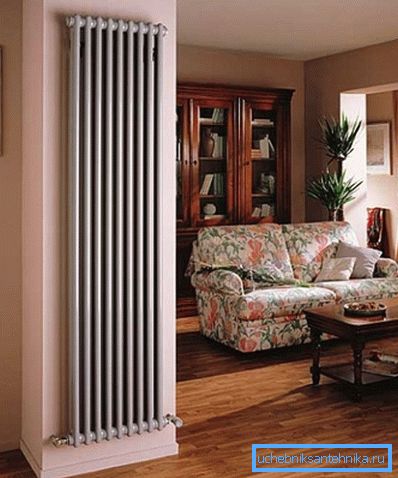

Jeśli chcesz używać pionowych niestandardowych długich grzejników w pomieszczeniu (o wysokości do 1800 mm), musisz zrozumieć, że nie można ich zainstalować pod oknami.

W związku z tym tracisz dodatkową izolację termiczną, ponieważ ciepły strumień powietrza, który unosi się przed oknem, odcina przepływ zimnego powietrza ze szkła. Ale taka sama sytuacja powstaje w przypadku ogrzewania podłogowego, więc nie jest to krytyczne.

Gatunek

  Uwaga W rzeczywistości, jakiekolwiek grzejniki systemu podgrzewania wody są pionowe, ponieważ ich działanie odbywa się w takiej właśnie pozycji. Mogą być wykonane z różnych metali, a to zależy od ich wagi i ceny. Ponadto może bezpośrednio wpływać na wydajność wymiany ciepła.

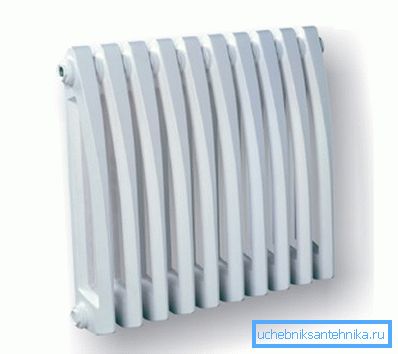

• Pionowe grzejniki żeliwne należą do kategorii przekrojów rurowych (kolumnowych), tzn. Jedna sekcja składa się z reguły z dwóch pionowych rur lub kolumn połączonych ze sobą, a liczba tych sekcji może zostać wybrana według własnego uznania.

Żeliwo jest szczególnie dobre w scentralizowanych systemach grzewczych, ponieważ nagrzewa się przez długi czas ze względu na swoją grubość, ale utrzymuje ciepło przez długi czas, co jest bardzo wygodne w przypadku okazjonalnych dostaw chłodziwa. Urządzenia żeliwne mają dwie główne wady - jest to duża objętość (w przypadku systemów autonomicznych jest ona zbyt droga, a w przypadku centralnych jest prawie niezauważalna) i ma dużą masę.

• Obecnie grzejniki stalowe są bardzo często stosowane, ale są wykonane tylko z panelu, pracują zgodnie z zasadą konwekcji - nie produkują rurowych modeli ze stali, chociaż mogą być wytwarzane niezależnie, w wersji ze stali nierdzewnej. Ze względu na dużą liczbę rozmiarów, niską wagę i stosunkowo niski koszt oraz atrakcyjną konstrukcję, są one nabywane bardzo często, chociaż w większości przypadków dotyczy to tylko autonomicznych systemów grzewczych.

Główną wadą takich grzejników jest ich podatność na korozję, w związku z czym instrukcja nie zaleca ich stosowania w systemach ze scentralizowanym ogrzewaniem, ponieważ z powodu wysokiego ciśnienia może tam łatwo dojść do wycieku.

• Główną zaletą modeli aluminiowych jest najwyższe rozpraszanie ciepła i najmniejsza waga spośród wszystkich tego rodzaju grzejników, ale wśród zalet oczywiście jest wiele wad. Przede wszystkim, pionowe rurowe grzejniki aluminiowe ma sensu być zainstalowany w systemach centralnego ogrzewania, nawet w niskich budynkach, w których ciśnienie robocze nie jest bardzo wysoka, ponieważ chłodziwo jest konieczne dodanie specjalnego przygotowania, odporne na korozję, a to jest możliwe tylko w systemach autonomicznych. Ponadto, koszt takiej baterii jest dość wysoki, ale te wady stanowią więcej niż rekompensatę dla doskonałej konstrukcji produktu.

• Z wyglądu, modele aluminiowe i bimetaliczne są bardzo podobne, ponadto jeden i drugi ma rurowy typ cyrkulacji chłodziwa, chociaż właściwości techniczne takich baterii są bardzo różne od siebie.

Tak więc, bimetaliczna struktura jest rurowym pojemnikiem, w którym stal znajduje się wewnątrz, a aluminium jest na zewnątrz, dlatego, ze względu na stal, wytrzymują najwyższe ciśnienie, które jest możliwe w systemach grzewczych, a dzięki aluminium ich przenoszenie ciepła jest znacznie zwiększone.

Na rynku hydraulicznym takie modele są prawdopodobnie najbardziej poszukiwane, ponieważ mogą być instalowane zarówno w systemach ogrzewania autonomicznego, jak i scentralizowanego (takie grzałki są również demontowane na odcinkach).

Lustrzane i płaskie grzejniki

Takie modele, jak na zdjęciu górnym, są z reguły pionowymi grzejnikami z dolnym przyłączem, które doskonale uzupełniają wnętrze pomieszczenia, jednocześnie go podgrzewając.

Być może, ze względu na walory dekoracyjne, są to najpiękniejsze modele, chociaż w rozmiarze odpowiadają one głównie innym grzejnikom, dlatego zajmują tyle miejsca, ile potrzebujesz.

Takie grzejniki mają rurowy system cyrkulacji wody i doskonałe przenoszenie ciepła - na przykład poniżej tabeli produktów ECA.

Panel ECA jest gładki

Lustro panelu ECA

Obliczanie i połączenie

Przed podłączeniem grzejników do obwodu należy obliczyć ich liczbę lub moc pojedynczego urządzenia zgodnie z objętością lub kwadraturą mieszkania, w którym ma się odbyć instalacja.

Załóżmy, że zainstalujesz bimetaliczne pionowe promienniki ogrzewania, wtedy musisz spojrzeć na moc jednej sekcji w dokumentach towarzyszących, ale na przykład weźmy 185W, są to parametry Mirado.

W pomieszczeniach z sufitu nie większej niż 2,7 m, a grubość ścianki nie mniej niż 0,6 m wykorzystuje wzorze S * 100 / P, gdzie S - oznacza powierzchnię pomieszczeniu P - moc jednego odcinka i 100 - liczba watów potrzebna do ogrzania m². Jeśli weźmiemy pokój 30m², znaczy K_{liczba sekcji}= S * 100 / P = 30 * 100/185 = 16,2, ale dla pewności, oczywiście, lepiej jest użyć 17 sekcji.

Ale takie obliczenia mogą być również wykonane przez objętość pomieszczenia, szczególnie jeśli masz wysokie sufity lub używasz grzejników panelowych, których nie można rozmontować na sekcje.

Używa wzoru P = V * 41,

• gdzie P jest całkowitą mocą grzejnika,
• V to objętość pomieszczenia
• a 41 to liczba watów wymaganych do ogrzewania m³

Bierzemy pokój o tej samej powierzchni, ale z 3m sufitem, dlatego otrzymujemy V = 30 * 3 = 90m³. Stąd P = V * 41 = 90 * 41 = 3690-3.69 kW - jest to łączna moc jednego lub kilku grzejników wymaganych dla takiego pomieszczenia.

Jeśli obwód grzewczy jest już zamontowany, bardzo łatwo jest podłączyć grzejnik z własnymi rękami, zwłaszcza, że ​​zwykle mają one połączenie od dołu lub od dołu.

Bardzo ważne jest, abyś go poprawił poprawnie, i nie było żadnych przekrzywień, a wejścia dokładnie odpowiadały umiejscowieniu okuć obwodu, tak aby prawidłowe oznaczenie punktów montażowych zamków było bardzo ważne. Każda grzałka musi mieć zawory i złączki (krany) na wlocie i wylocie, aby można było autonomicznie rozmontować.

Wniosek

Nie wszystkie pokoje nie zawsze wymagają tej samej temperatury powietrza, dlatego też, aby regulować pionowe grzejniki niezależnie od siebie, stosowane są termostaty automatyczne o różnych konstrukcjach. Istota działania takiego urządzenia polega na tym, że po osiągnięciu wymaganej temperatury, zawór zostaje zamknięty, a kiedy spada, przejście zostaje ponownie otwarte.
